W ogniwie elektrochemicznym wszystko sprowadza się do dwóch elektrod i kierunku przepływu elektronów. Gdy rozumiem, gdzie zachodzi utlenianie, a gdzie redukcja, łatwiej odczytuję schemat baterii, rozróżniam elektrolizę od pracy ogniwa i nie mylę biegunów przy prostych pomiarach. Poniżej rozpisuję to bez zbędnej teorii, ale z detalami, które naprawdę pomagają w elektronice i elektryce.
Najważniejsze różnice w jednym miejscu
- Anoda to elektroda utleniania, a katoda to elektroda redukcji.
- W klasycznym ogniwie galwanicznym elektrony płyną od anody do katody.
- W ogniwie galwanicznym anoda jest zwykle ujemna, a katoda dodatnia.
- W elektrolizie bieguny się odwracają: anoda staje się dodatnia, a katoda ujemna.
- W akumulatorach i bateriach znak elektrody zależy od trybu pracy układu, a nie tylko od samej nazwy.

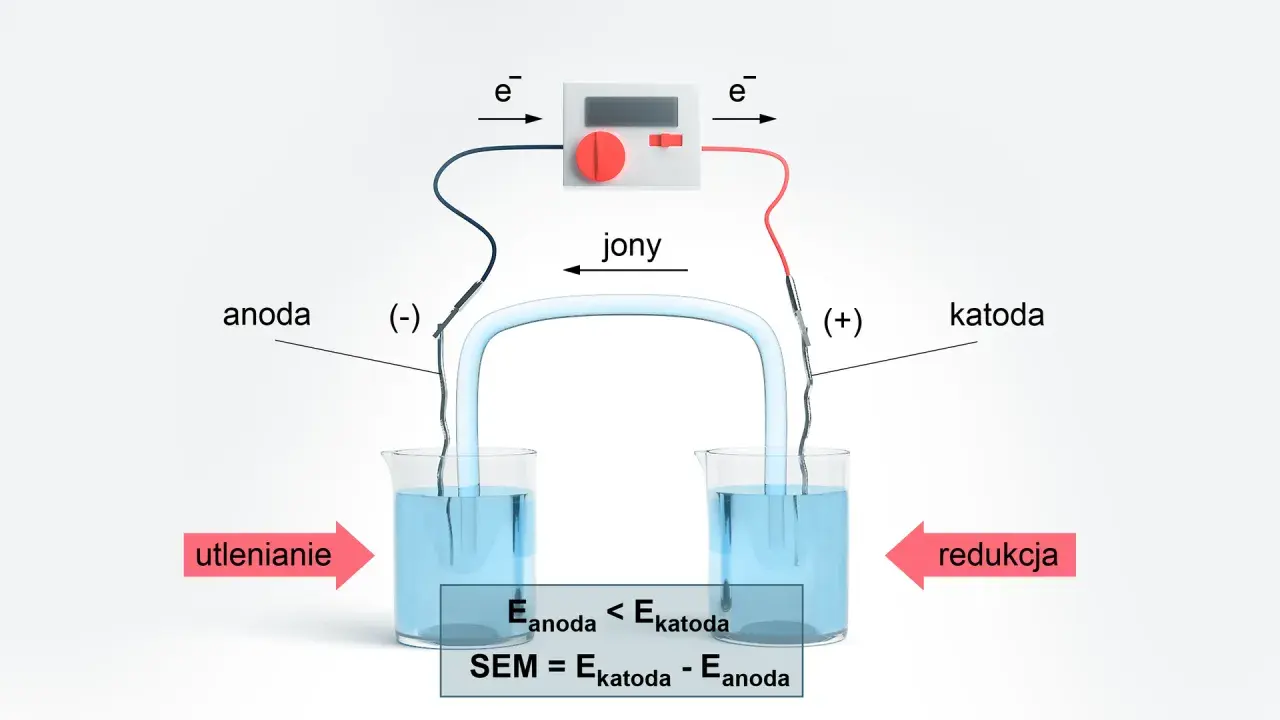

Czym są anoda i katoda w ogniwie
Najprościej ujmuję to tak: anoda to elektroda, na której zachodzi utlenianie, a katoda to elektroda redukcji. To jest definicja, która działa zawsze, niezależnie od tego, czy mówimy o baterii, akumulatorze czy układzie do elektrolizy. Znak dodatni lub ujemny jest już tylko konsekwencją tego, jaki układ rozpatrujemy.
Utlenianie oznacza oddawanie elektronów, a redukcja ich przyjmowanie. W klasycznym ogniwie galwanicznym elektrony płyną od anody do katody, więc anoda „oddaje” elektrony do obwodu zewnętrznego, a katoda je przyjmuje. W praktyce pomaga też prosty zapis: Eogniwa = Ekatody − Eanody. Jeśli wynik jest dodatni, reakcja ma szansę zachodzić samorzutnie i właśnie z takiego układu korzystają zwykłe baterie.
| Cecha | Anoda | Katoda |
|---|---|---|
| Rodzaj reakcji | Utlenianie | Redukcja |
| Co dzieje się z elektronami | Oddaje elektrony | Przyjmuje elektrony |
| Kierunek w ogniwie galwanicznym | Elektrony wypływają do obwodu | Elektrony wpływają z obwodu |
| Znak w ogniwie galwanicznym | Ujemna | Dodatnia |
| Znak w elektrolizie | Dodatnia | Ujemna |

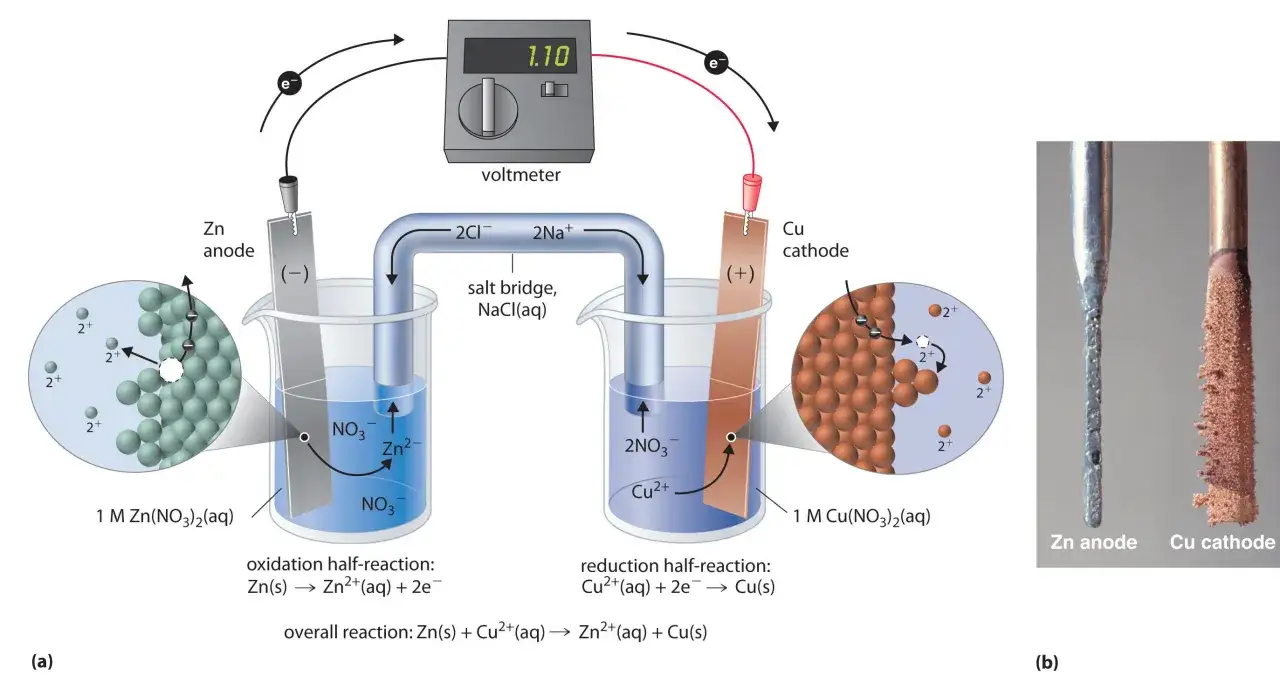

Dobrym przykładem jest ogniwo Daniella: cynk ulega utlenieniu, więc jest anodą, a jony miedzi przyjmują elektrony na katodzie. Ta jedna para metali dobrze pokazuje, że nazwa elektrody nie wynika z koloru przewodu ani z tego, co wygląda „na plus”, tylko z rodzaju reakcji chemicznej. A skoro to już jasne, trzeba wyjaśnić, skąd biorą się różne znaki elektrod w zależności od typu układu.
Dlaczego ten sam układ może mieć różne znaki
To właśnie tutaj najłatwiej o błąd. W ogniwie galwanicznym reakcja jest samorzutna, więc anoda ma niższy potencjał, elektrony wypływają z niej do obwodu zewnętrznego i dlatego bywa traktowana jako elektroda ujemna. Katoda przyjmuje elektrony, więc jest dodatnia. W elektrolizie sytuacja jest odwrócona, bo zasilacz wymusza przepływ prądu i „wypycha” elektrony w stronę, która pozwala zajść reakcji niekorzystnej spontanicznie.
Ogniwo galwaniczne
To układ, który sam z siebie daje napięcie. Typowe ogniwo alkaliczne daje około 1,5 V, pojedyncze ogniwo litowo-jonowe około 3,6-3,7 V, a ogniwo kwasowo-ołowiowe około 2,0 V na celę. W takim układzie anoda jest miejscem utleniania i ma niższy potencjał, dlatego często opisuje się ją jako elektrodę ujemną. Katoda przyjmuje elektrony i jest dodatnia.
Przeczytaj również: Tranzystor - Jak działa i jak wybrać? Uniknij 6 błędów!
Ogniwo elektrolityczne
Tu energię dostarcza zewnętrzne źródło. Prąd wymusza reakcję, która sama z siebie nie przebiegłaby w tym kierunku. W elektrolicie kationy migrują do katody, a aniony do anody, ale znak elektrody jest odwrotny niż w baterii: anoda jest dodatnia, katoda ujemna. To właśnie dlatego w galwanizacji metal osadza się na katodzie.
W akumulatorze można zobaczyć oba światy w jednym urządzeniu. Podczas rozładowania zachowuje się jak ogniwo galwaniczne, a podczas ładowania jak układ wymuszający odwrócony kierunek reakcji. Dlatego w dokumentacji akumulatorów często spotyka się określenia elektroda dodatnia i elektroda ujemna zamiast sztywnego przypisania znaków do nazwy anoda lub katoda. To prowadzi wprost do pytania: jak rozpoznać właściwą elektrodę, kiedy schemat nie podaje wszystkiego wprost?
Jak rozpoznać elektrodę bez zgadywania
Ja sprawdzam cztery rzeczy:
- Jaka reakcja zachodzi na każdej elektrodzie. Jeśli utlenianie, to anoda; jeśli redukcja, to katoda.
- W którą stronę płyną elektrony. Z anody do katody w klasycznym ogniwie galwanicznym.
- Czy układ pracuje sam, czy jest zasilany z zewnątrz. To od razu mówi mi, czy znak anody i katody może się odwrócić.
- Czy patrzę na elektrochemię, czy na elektronikę półprzewodnikową. Dioda LED ma własne oznaczenia wyprowadzeń, ale to nie jest ten sam problem co w ogniwie.
W prostych układach elektrochemicznych kationy migrują ku katodzie, a aniony ku anodzie, ale nie mylę tego z regułą znaku elektrody. Ruch jonów opisuje transport w elektrolicie, a nazwa elektrody wynika z reakcji redoks na jej powierzchni. Jeśli potrzebuję szybkiej kontroli, wracam do zapisu półogniwa i schematu w stylu Zn | Zn2+ || Cu2+ | Cu. Po lewej stronie stoi anoda, po prawej katoda, a podwójna kreska oznacza klucz elektrolityczny, czyli połączenie jonowe między półogniwami. Taki zapis jest krótki, ale bardzo dużo mówi o kierunku reakcji. Gdy umiesz go czytać, łatwiej przejść do typowych pomyłek, które psują zrozumienie całego tematu.
Najczęstsze pomyłki, które psują zrozumienie tematu
Najczęstszy błąd brzmi: „anoda zawsze jest minusem”. To prawda tylko w ogniwie galwanicznym, a nie w elektrolizie. Drugi błąd to mylenie przepływu elektronów z kierunkiem prądu umownego. Elektrony płyną od anody do katody, ale prąd w konwencji szkolnej zapisuje się odwrotnie, od plusa do minusa.
- Nie zakładam stałego znaku bez sprawdzenia typu układu.
- Nie przenoszę definicji z baterii na diodę albo lampę elektronową.
- Nie utożsamiam ruchu jonów w elektrolicie z nazwą elektrody.
- Nie oceniam elektrody po wyglądzie schematu, tylko po reakcji redoks.
W praktyce to ważniejsze, niż wygląda. Błąd o jedną literę w opisie anody i katody potrafi rozwalić zrozumienie całego schematu, a potem przekłada się na złe wnioski przy pomiarach, projektowaniu prostych zasilaczy czy analizie korozji. I właśnie tu wchodzi najbardziej użyteczny aspekt tego tematu: zastosowania, które spotyka się poza podręcznikiem.
Gdzie ta wiedza naprawdę się przydaje w elektronice
W elektronice i elektryce ta wiedza wraca częściej, niż się wydaje. Pomaga przy czytaniu kart katalogowych, przy diagnozowaniu baterii, przy galwanizacji i przy pracy z układami, w których wyprowadzenia mają stałe nazwy, ale nie wynikają z redoksu. Ja patrzę na to przede wszystkim praktycznie: jeśli rozumiem rolę elektrod, szybciej oceniam, czy układ będzie oddawał energię, czy wymagał zasilania z zewnątrz.
| Sytuacja | Jak czytać anodę i katodę | Na co uważać |
|---|---|---|
| Bateria podczas rozładowania | Anoda oddaje elektrony, katoda je przyjmuje. | W typowym ogniwie anoda jest wtedy ujemna, katoda dodatnia. |
| Akumulator podczas ładowania | Proces chemiczny przebiega w przeciwną stronę. | Nie myl stanu ładowania ze stanem pracy urządzenia. |
| Elektroliza i galwanizacja | Katoda jest miejscem osadzania metalu. | Znak elektrody zależy od zasilania zewnętrznego. |
| Dioda lub LED | Nazwy anoda i katoda oznaczają wyprowadzenia półprzewodnikowe. | To nie jest definicja redoks z ogniwa elektrochemicznego. |
Przy bateriach dochodzą jeszcze konkretne wartości, które pomagają szybciej zorientować się w układzie: zwykłe ogniwo alkaliczne daje około 1,5 V, pojedyncze ogniwo litowo-jonowe około 3,6-3,7 V, a ogniwo kwasowo-ołowiowe około 2,0 V na celę. Same liczby nie mówią jeszcze wszystkiego o anodzie i katodzie, ale dobrze przypominają, że różne chemie mają różne zastosowania i inne zachowanie pod obciążeniem. To prowadzi mnie do ostatniej, praktycznej zasady, którą warto zapamiętać na dłużej.
Jedna zasada, która porządkuje całą elektrochemię
Jeśli mam zostawić po sobie tylko jedną regułę, brzmi ona tak: najpierw sprawdzam reakcję, dopiero potem znak elektryczny. Anoda zawsze wiąże się z utlenianiem, katoda z redukcją, ale „plus” i „minus” są już zależne od tego, czy układ sam wytwarza prąd, czy jest zasilany z zewnątrz. To właśnie ten porządek myślenia oszczędza najwięcej czasu.
- Utlenianie wskazuje anodę.
- Redukcja wskazuje katodę.
- Znak elektrody wynika z trybu pracy układu.
- W elektronice półprzewodnikowej nie przenoszę tych definicji bezrefleksyjnie 1:1.
Gdy trzymam się tej kolejności, schematy przestają być zgadywanką, a stają się czytelnym opisem przepływu energii i ładunku. I to jest dokładnie ten poziom rozumienia, który przydaje się nie tylko na lekcji chemii, ale też przy realnej pracy z bateriami, zasilaniem i prostą elektroniką.
