Symbol kondensatora wygląda niepozornie, ale na schemacie mówi bardzo dużo: od razu zdradza typ elementu, jego polaryzację i to, czy mamy do czynienia z wersją stałą, regulowaną czy spolaryzowaną. W tym artykule rozbieram ten zapis na części pierwsze, pokazuję różnice między najczęstszymi wariantami i tłumaczę, jak czytać opis obok symbolu bez zgadywania. To szczególnie przydatne, gdy pracujesz z dokumentacją, składasz układ albo diagnozujesz płytkę.
Najważniejsze rzeczy, które warto wiedzieć o symbolu kondensatora
- Podstawowy symbol to dwie równoległe linie oznaczające kondensator stały.
- Wersja spolaryzowana ma zwykle jedną linię prostą i jedną łukowatą oraz często znak „+”.
- Opis obok symbolu mówi więcej niż sam rysunek: warto sprawdzić pojemność, napięcie pracy i tolerancję.
- Strzałka przez symbol oznacza element regulowany albo trymer.
- W schematach zgodnych z IEC 60617 symbole są dość spójne, ale biblioteki CAD i starsze dokumentacje mogą rysować je inaczej.

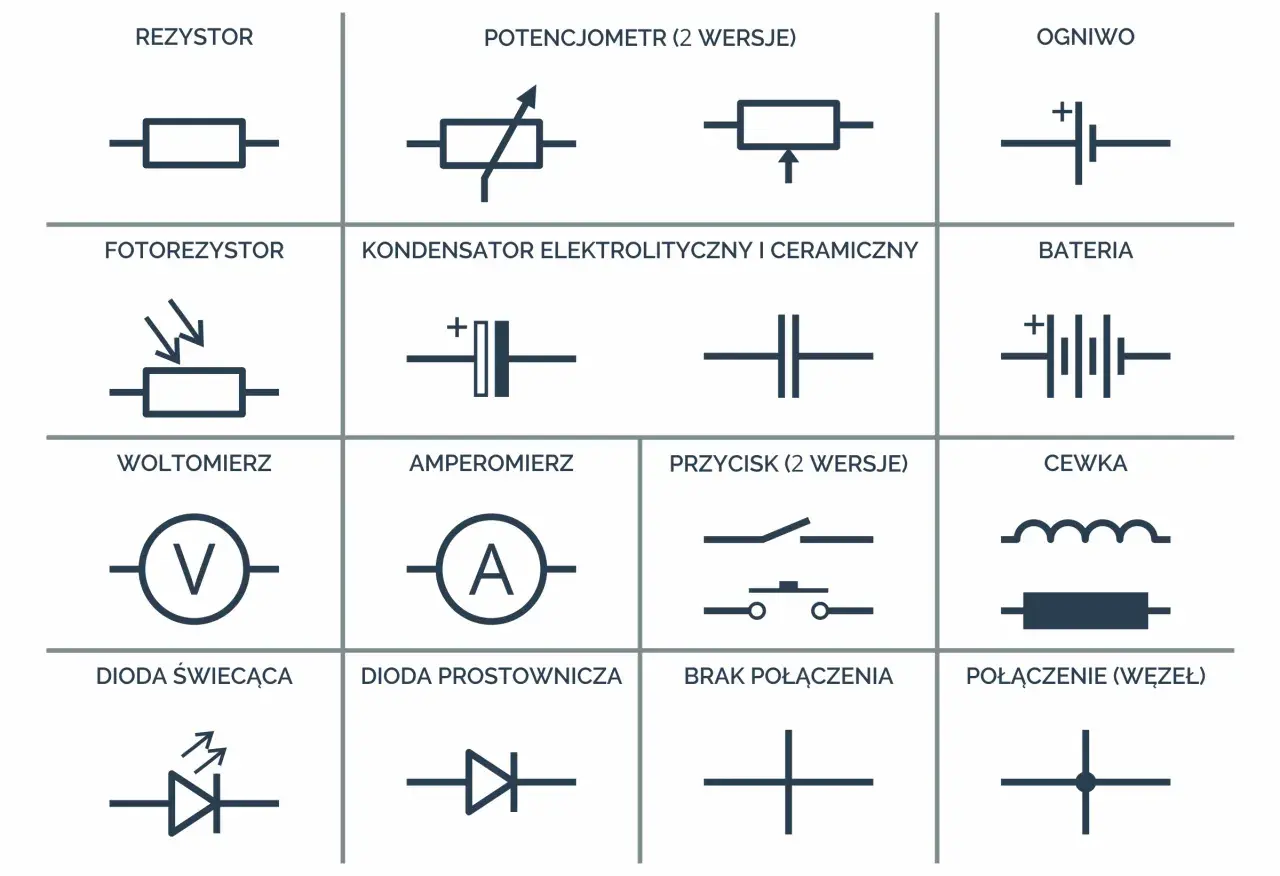

Jak wygląda podstawowy symbol kondensatora
W najprostszej postaci symbol kondensatora składa się z dwóch równoległych kresek oddzielonych przerwą. W praktyce oznacza to element, który magazynuje ładunek elektryczny i nie przewodzi prądu stałego w sposób ciągły. Na schemacie nie pokazuje to jeszcze materiału dielektryka ani obudowy, tylko samą funkcję elementu w układzie.
Ja patrzę na taki znak przede wszystkim jak na informację funkcjonalną. Jeśli widzę oznaczenie zaczynające się od litery C łącznie z numerem, wiem, że projektant traktuje go jako osobny element do identyfikacji na liście komponentów i na PCB. Sam symbol nie mówi jednak, czy to kondensator ceramiczny, foliowy czy elektrolityczny, więc pierwszy odruch powinien być prosty: sprawdzić kontekst schematu, a nie zgadywać po samym rysunku.
W dobrze opisanym projekcie obok symbolu znajdziesz też wartość pojemności i często napięcie pracy. Dopiero te dane pozwalają ocenić, czy element pasuje do filtracji zasilania, sprzęgania sygnału czy magazynowania energii. Gdy to już widać, najważniejsze staje się rozróżnienie wersji spolaryzowanej od zwykłej.

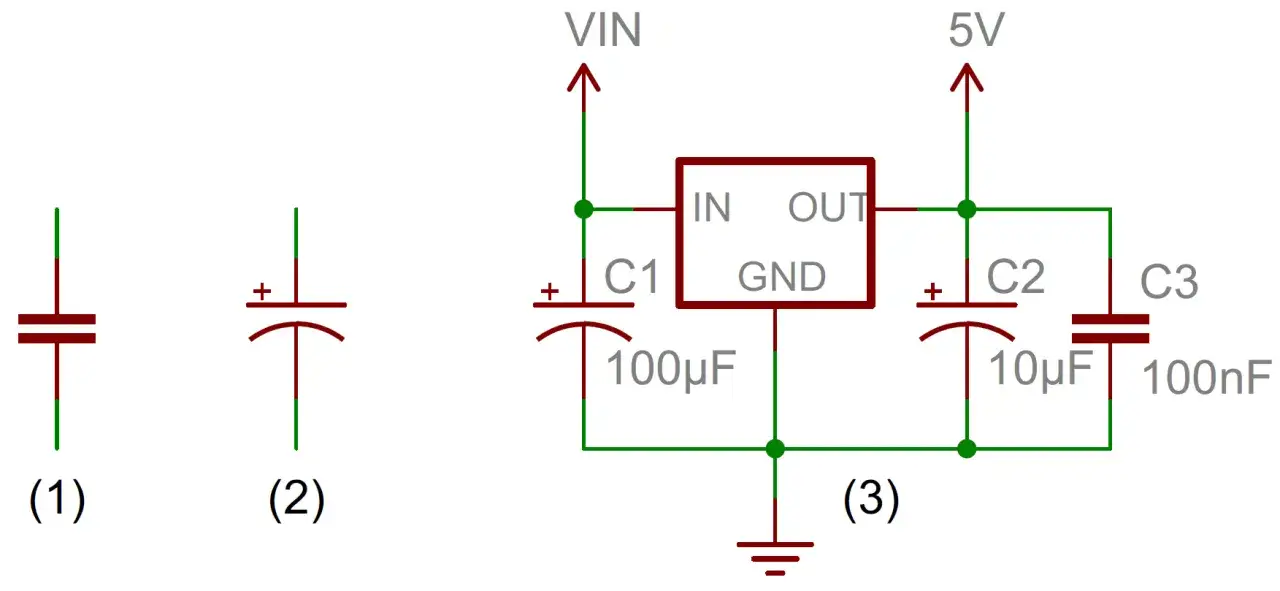

Jak odróżnić wersję spolaryzowaną od niespolaryzowanej
To właśnie tutaj najłatwiej o błąd, bo nie każdy kondensator wolno wpiąć w dowolną stronę. Wersja niespolaryzowana może pracować w obu kierunkach, natomiast spolaryzowana wymaga zachowania biegunowości. W schematach spotyka się zwykle dwa czytelne warianty zapisu.
| Wariant | Jak wygląda symbol | Co oznacza | Na co uważać |
|---|---|---|---|
| Niespolaryzowany | Dwie równoległe, zwykle jednakowe kreski | Można podłączyć w obu kierunkach | Typowe w ceramice, foliowych i mikowych |
| Spolaryzowany | Jedna kreska prosta i jedna łukowata, często z „+” przy dodatnim wyprowadzeniu | Ma określoną biegunowość | Po odwróceniu może się nagrzewać, tracić parametry albo ulec uszkodzeniu |
| Regulowany | Symbol kondensatora z ukośną strzałką | Pojemność można zmieniać | Nie mylić ze stałym elementem |
W praktyce łukowata kreska najczęściej wskazuje stronę ujemną, a znak „+” pomaga szybko ustalić kierunek montażu. Dotyczy to zwłaszcza elektrolitów i tantalów, które są częstym źródłem pomyłek przy ręcznym składaniu urządzeń. Jeśli schemat pokazuje element spolaryzowany, zawsze sprawdzam też nadruk na obudowie i oznaczenie na płytce, bo sam rysunek nie zastępuje noty katalogowej.
Najważniejsza różnica jest praktyczna: niespolaryzowany kondensator można wpiąć swobodnie, a spolaryzowany trzeba ustawić zgodnie z kierunkiem pracy układu. Po tej części warto przejść do napisów obok symbolu, bo one dopiero domykają interpretację.
Co mówią oznaczenia obok symbolu
Sam symbol pokazuje typ elementu, ale dopiero zapis obok niego mówi, czy dany kondensator rzeczywiście nadaje się do konkretnego miejsca w układzie. Najczęściej interesują mnie cztery rzeczy: pojemność, napięcie pracy, tolerancja i oznaczenie pozycji.
- Pojemność - np. 100 nF, 1 µF, 10 µF albo 470 µF. W zasilaniu układów cyfrowych bardzo często spotyka się 100 nF przy samych układach scalonych.
- Napięcie pracy - np. 6,3 V, 16 V, 25 V lub 50 V. Jeśli zasilanie ma 12 V i pojawiają się skoki napięcia, 25 V zwykle daje wygodniejszy zapas niż 16 V.
- Tolerancja - np. ±5%, ±10% albo ±20%. W filtrach i układach czasowych ma większe znaczenie, niż wielu początkujących zakłada.
- Oznaczenie elementu - np. C1, C12, C47. To numer, dzięki któremu znajdziesz komponent w BOM-ie, dokumentacji montażowej i na PCB.
W schematach z większą liczbą elementów trafiają się też dopiski dotyczące typu dielektryka, temperatury pracy albo charakterystyki stabilności. Nie zawsze są potrzebne przy szybkim czytaniu rysunku, ale przy projekcie zasilania, audio czy RF mają już realne znaczenie. Gdy opisy są jasne, kolejnym tropem staje się sam kształt symbolu, zwłaszcza w przypadku elementów regulowanych.
Kiedy symbol oznacza kondensator regulowany
Jeśli przez symbol przechodzi ukośna strzałka, nie patrzę już na zwykły kondensator stały. Taki znak oznacza element regulowany, czyli taki, którego pojemność można zmieniać w określonym zakresie. W praktyce spotkasz go w obwodach strojenia, filtrach radiowych i starszych układach analogowych.
Warto odróżnić dwa przypadki. Kondensator zmienny służy do regulacji w szerszym zakresie, na przykład w strojeniu odbiornika, a trymer zwykle koryguje się śrubokrętem tylko w czasie uruchamiania lub kalibracji. Dla czytającego schemat różnica jest ważna, bo mówi, czy element jest przewidziany do częstej zmiany, czy raczej do jednorazowego ustawienia.
W takich układach pojemności bywają małe, często w zakresie pojedynczych pikofaradów do kilkudziesięciu pF. Jeśli nie zauważysz strzałki, możesz błędnie uznać układ za stały i źle zrozumieć sposób strojenia albo serwisowania. To prowadzi do jeszcze jednej pułapki: ten sam element bywa rysowany inaczej zależnie od standardu i biblioteki CAD.
Dlaczego schematy nie zawsze wyglądają identycznie
W Europie najczęściej spotyka się zapis zgodny z IEC 60617, czyli międzynarodowym standardem symboli graficznych dla schematów. W takiej dokumentacji symbol kondensatora jest dość konsekwentny, ale wciąż możesz trafić na drobne różnice wynikające z programu CAD, przyjętej biblioteki albo starszej szkoły rysunku. To samo dotyczy dokumentacji producentów, która bywa bardziej praktyczna niż akademicka.
Ja nie traktuję takich różnic jako problemu, dopóki znaczenie elementu pozostaje jednoznaczne. Jeśli schemat jest czytelny, to inny odstęp między kreskami czy nieco inny kształt łuku nie zmienia funkcji. Kłopot zaczyna się dopiero wtedy, gdy ktoś polega wyłącznie na wyglądzie symbolu i pomija legendę, spis elementów albo opis płytki.
Warto też pamiętać, że schemat ideowy i nadruk na PCB nie zawsze wyglądają tak samo. Na płytce często pojawia się dodatkowy znak biegunowości, a w BOM-ie pełna nazwa lub zamiennik. Dlatego ostatni krok to zawsze szybka kontrola praktyczna, nie tylko wizualna.
Jak czytać taki element bez zgadywania
- Najpierw sprawdź, czy to kondensator stały, spolaryzowany czy regulowany.
- Potem odczytaj pojemność i napięcie pracy, bo to one decydują o bezpieczeństwie i zastosowaniu.
- Jeśli element ma biegunowość, porównaj symbol z oznaczeniem na obudowie i płytce.
- Przy zamiennikach patrz nie tylko na pojemność, ale też na tolerancję i zapas napięcia.
- Gdy schemat pochodzi z innej biblioteki lub starszej dokumentacji, zweryfikuj go z notą katalogową.
To jest procedura, którą sam stosuję przy naprawach i przy pierwszym przeglądzie projektu. Dzięki niej symbol przestaje być zagadką, a staje się normalną, techniczną informacją o tym, jak element ma pracować w układzie. Jeśli masz zapamiętać jedną rzecz, niech będzie to proste założenie: sam rysunek mówi, jaki to typ kondensatora, ale dopiero opis obok mówi, czy można go bezpiecznie użyć w danym miejscu.
