Pojemność kondensatora nie jest tylko suchą liczbą z noty katalogowej. To parametr, który mówi, ile ładunku element może zgromadzić przy określonym napięciu, jak zachowa się w filtrze zasilania, w układzie audio albo przy odsprzęganiu zakłóceń. W praktyce równie ważne jak sama wartość są jednostki, tolerancja, typ dielektryka i sposób łączenia elementów.
Najkrótsza droga do zrozumienia tej wartości
- C opisuje związek między ładunkiem i napięciem: im większa, tym więcej ładunku można zgromadzić przy tym samym U.
- Najczęściej spotkasz µF, nF i pF; farad jest jednostką bardzo dużą, więc w elektronice dominuje zapis w podwielokrotnościach.
- Na wynik wpływają głównie powierzchnia okładek, odległość między nimi i rodzaj dielektryka.
- Sam nadruk na obudowie nie wystarcza: trzeba jeszcze sprawdzić napięcie pracy, tolerancję, ESR i polaryzację.
- Łączenie równoległe zwiększa pojemność, a szeregowe ją zmniejsza, ale podnosi też wymagania dotyczące bezpieczeństwa i wyrównania napięć.
Co ta wartość mówi o kondensatorze
Ja patrzę na tę wielkość przede wszystkim jako na informację o tym, ile ładunku układ potrafi chwilowo przechować przy danym napięciu. Zależność jest prosta: C = Q / U, gdzie C to pojemność, Q ładunek, a U napięcie. Z tego samego wynika też energia zgromadzona w elemencie, opisywana wzorem E = 1/2 · C · U².
W praktyce farad jest jednostką zbyt dużą, żeby używać jej na co dzień w elektronice użytkowej. Najczęściej operuje się mikrofaradami, nanofaradami i pikofaradami. Dla porządku warto mieć je w głowie, bo bez tego łatwo pomylić skalę o kilka rzędów wielkości.
| Jednostka | Zapis | Wartość w faradach | Typowe zastosowanie |
|---|---|---|---|
| mikrofarad | µF | 10-6 F | filtracja zasilania, układy analogowe, audio |
| nanofarad | nF | 10-9 F | odsprzęganie, filtry, tłumienie zakłóceń |
| pikofarad | pF | 10-12 F | wysokie częstotliwości, strojenie, RF |
Prosty przykład dobrze pokazuje skalę: kondensator 100 µF naładowany do 10 V gromadzi ładunek 1 mC i energię 5 mJ. To nie jest „dużo” w sensie codziennym, ale w elektronice wystarcza, żeby wygładzić spadki napięcia albo podtrzymać działanie układu przez ułamek sekundy. Właśnie dlatego sama liczba bez kontekstu bywa myląca, a zaraz przechodzę do tego, od czego ta wartość naprawdę zależy.
Od czego zależy wartość C w realnym układzie
W idealnym kondensatorze wszystko sprowadza się do geometrii i materiału. Dla kondensatora płaskiego zapis jest czytelny: C = ε0 · εr · S / d. Oznacza to, że pojemność rośnie wraz z powierzchnią okładek S, maleje wraz z odległością d, a dodatkowo zależy od przenikalności dielektryka εr.
- Większa powierzchnia zwykle daje większą pojemność.
- Mniejsza odległość między okładkami zwiększa C, ale jednocześnie podnosi wymagania izolacyjne.
- Lepszy dielektryk potrafi wyraźnie podnieść pojemność przy tym samym rozmiarze.
- Geometria elementu ma znaczenie, bo kondensator ceramiczny, foliowy i elektrolityczny nie pracują tak samo.
W praktyce nie chodzi tylko o wzór z podręcznika. Realny element zmienia zachowanie pod wpływem temperatury, napięcia i częstotliwości. Z tego powodu dwa kondensatory opisane tym samym symbolem na obudowie mogą zachowywać się inaczej w tym samym układzie. Największe różnice widać zwykle tam, gdzie obwód pracuje szybko, przy dużych tętnieniach albo w podwyższonej temperaturze.
Jeśli ktoś pyta mnie, dlaczego jeden element „ma więcej µF” od drugiego, odpowiadam krótko: nie tylko przez materiał, ale też przez budowę, grubość warstwy izolacyjnej i warunki pracy. To właśnie dlatego w projektowaniu warto patrzeć szerzej niż na sam nadruk na obudowie, bo za chwilę pojawia się problem odczytu i przeliczeń.
Jak obliczyć i odczytać oznaczenia
Najprostszy rachunek jest zawsze ten sam: C = Q / U. Jeśli znam ładunek i napięcie, mogę od razu policzyć wartość. Jeśli znam pojemność i napięcie, mogę oszacować ładunek, a czasem także energię zgromadzoną w elemencie. To przydatne nie tylko na lekcji fizyki, ale też wtedy, gdy sprawdza się zachowanie układu po odłączeniu zasilania.
W praktyce jednak częściej niż liczenie od zera trzeba odczytać oznaczenie z obudowy. Na małych kondensatorach ceramicznych spotyka się kod trójcyfrowy, gdzie dwie pierwsze cyfry oznaczają wartość bazową, a trzecia jest mnożnikiem w pikofaradach.
| Kod | Wartość | Jak to czytać |
|---|---|---|
| 331 | 330 pF | 33 × 101 pF |
| 472 | 4,7 nF | 47 × 102 pF |
| 104 | 100 nF | 10 × 104 pF |
Trzeba też uważać na jednostki zapisane słownie lub skrótowo. 100 nF to nie to samo co 100 µF, a pomyłka w takim miejscu potrafi całkowicie zmienić działanie układu. Dla porządku warto zapamiętać proste przeliczenie: 1 µF = 1000 nF, a 1 nF = 1000 pF. To właśnie na tych błędach najczęściej widać, kto czyta oznaczenia mechanicznie, a kto naprawdę je rozumie.
Jeśli element jest spolaryzowany, sprawdzam też znak plusa i minusa. W kondensatorach elektrolitycznych to nie jest detal, tylko warunek poprawnej pracy. W przypadku małych ceramicznych taki problem zwykle nie występuje, ale pojawia się za to inny: pojemność może być stabilna nominalnie, a w realnym układzie i tak zachowywać się inaczej niż sugeruje nadruk. To prowadzi naturalnie do kwestii łączenia elementów.
Co zmienia łączenie elementów
Łączenie kondensatorów daje dwa najczęstsze efekty: można zwiększyć całkowitą pojemność albo podnieść dopuszczalne napięcie pracy. Zależy to od tego, czy łączę je równolegle, czy szeregowo. Tu nie ma miejsca na zgadywanie, bo obie konfiguracje działają odwrotnie.
| Połączenie | Wzór | Efekt praktyczny | Na co uważać |
|---|---|---|---|
| Równoległe | Cz = C1 + C2 + ... | Pojemność rośnie | Trzeba pilnować prądu tętnień i gabarytu układu |
| Szeregowe | 1 / Cz = 1 / C1 + 1 / C2 + ... | Pojemność maleje, rośnie odporność napięciowa | Nierówny podział napięcia może uszkodzić elementy |
Przykład z praktyki: dwa kondensatory 100 µF połączone równolegle dadzą 200 µF. Te same dwa elementy połączone szeregowo dadzą idealnie 50 µF, ale tylko w modelu uproszczonym. W rzeczywistym układzie trzeba jeszcze liczyć się z tolerancją, upływnością i tym, że napięcie nie zawsze dzieli się równo. Przy kondensatorach elektrolitycznych w szeregu stosuje się czasem rezystory wyrównujące, bo bez nich jeden element może dostać zbyt duże napięcie.
Ja traktuję takie łączenie jako narzędzie, a nie trik na „magiczne zwiększenie” wartości. Ma sens wtedy, gdy wiem, czego brakuje mi w układzie: pojemności, napięcia czy miejsca na płytce. Następny problem pojawia się wtedy, gdy ktoś patrzy wyłącznie na liczbę w µF i uznaje, że sprawa jest zamknięta.
Dlaczego sama wartość C nie wystarcza
W elektronice to częsty błąd: ktoś wybiera element tylko po nominalnej pojemności, a potem dziwi się, że układ działa gorzej od oczekiwań. W praktyce liczą się jeszcze takie parametry jak ESR, czyli równoważna rezystancja szeregowa, prąd tętnień, tolerancja, temperatura pracy i stabilność dielektryka.
| Parametr | Dlaczego ma znaczenie | Najczęstszy skutek zignorowania |
|---|---|---|
| ESR | Wpływa na straty i nagrzewanie | gorsza filtracja, większe tętnienia, przegrzewanie |

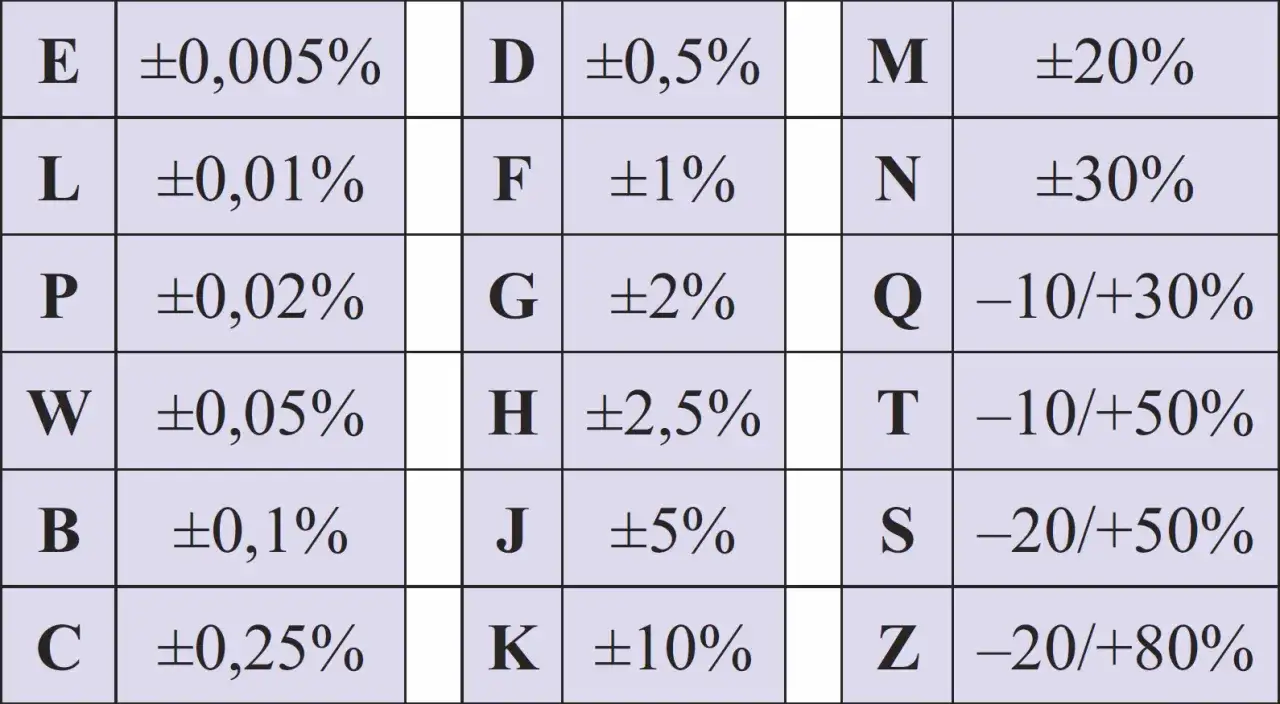

| Tolerancja | Pokazuje, jak bardzo realna wartość może odbiegać od nominalnej | układ działa, ale nie w oczekiwanym zakresie |
| Napięcie pracy | Wyznacza bezpieczny limit eksploatacji | przebicie, uszkodzenie albo skrócenie żywotności |
| Stabilność temperaturowa | Parametr zmienia się wraz z temperaturą otoczenia | rozjechany filtr lub niestabilne strojenie |
| Dielektryk | Wpływa na zachowanie przy napięciu i częstotliwości | pojemność „na papierze” nie zgadza się z rzeczywistością |
Warto też rozróżnić typy elementów. Ceramiczne są małe i szybkie, foliowe zwykle stabilniejsze, a elektrolityczne pozwalają uzyskać duże wartości przy rozsądnym koszcie i rozmiarze. Każdy z nich ma jednak swój kompromis. Ceramiczny może tracić część wartości przy polaryzacji DC, elektrolityczny wymaga poprawnej biegunowości, a foliowy zajmuje więcej miejsca. Właśnie dlatego dobór nie polega na wpisaniu „największego µF, jaki się zmieści”, tylko na dopasowaniu elementu do roli w układzie.
Gdy patrzę na projekt praktycznie, pytam nie „czy ten kondensator ma dużo?”, ale „czy ma tyle, ile trzeba, w warunkach, w których będzie pracował”. Ta różnica brzmi drobno, a w gotowym urządzeniu robi ogromną różnicę.
Co sprawdzam przed montażem, żeby uniknąć błędu
Jeśli miałbym zostawić tylko jedną praktyczną listę, byłaby właśnie taka. Zanim wlutuję element albo zamówię zamiennik, sprawdzam kilka rzeczy po kolei, bo to oszczędza czas i poprawki.
- Wymaganą wartość w µF, nF albo pF, z uwzględnieniem tolerancji.
- Napięcie pracy z zapasem, a nie „na styk”. W praktyce rozsądny margines to zwykle co najmniej 20-30% ponad normalne warunki pracy.
- Typ dielektryka, jeśli układ pracuje w wyższej temperaturze, przy dużej częstotliwości albo w precyzyjnym torze sygnałowym.
- ESR i prąd tętnień, gdy element ma wygładzać zasilanie lub pracować blisko przetwornicy.
- Polaryzację, jeśli to kondensator elektrolityczny lub tantalowy.
- Rozmiar i raster wyprowadzeń, bo dobry parametr elektryczny nie pomaga, jeśli element nie pasuje mechanicznie.
W zasilaczach i układach cyfrowych często najlepiej działa zestaw kilku kondensatorów o różnych wartościach, a nie jeden „większy za wszystko”. Duży elektrolit dobrze radzi sobie z wolniejszymi zmianami napięcia, a mały ceramiczny szybciej zbiera zakłócenia wysokiej częstotliwości. To właśnie takie połączenie robi w praktyce większą różnicę niż sztuczne gonienie za coraz wyższą wartością nominalną.
Jeżeli miałbym streścić temat najuczciwiej, powiedziałbym tak: liczy się nie tylko sama liczba, ale też warunki pracy, technologia wykonania i sposób włączenia w układ. Dopiero wtedy ten parametr zaczyna mówić coś naprawdę użytecznego o zachowaniu całego obwodu.
