Elektroliza wody pokazuje, jak prąd może wymusić rozkład cząsteczek na wodór i tlen, a przy okazji bardzo dobrze tłumaczy różnicę między prostym pokazem chemicznym a realnym układem energetycznym. To temat ważny zarówno dla osób, które chcą zrozumieć podstawy elektrochemii, jak i dla tych, którzy śledzą rozwój wodoru, magazynowania energii czy zasilania prądem stałym. Poniżej rozkładam go na konkretne elementy: zasadę działania, budowę układu, reakcje na elektrodach, dobór elektrolitu, typy instalacji i praktyczne ograniczenia.
Najważniejsze rzeczy, które warto wiedzieć od razu
- W tym procesie prąd wymusza rozdzielenie wody na wodór i tlen.
- Na katodzie powstaje wodór, a na anodzie tlen, zwykle w proporcji objętościowej około 2:1.
- Teoretyczne minimum to 1,23 V, ale w praktyce potrzeba wyższego napięcia przez nadnapięcie i straty oporowe.
- Sama czysta woda przewodzi słabo, więc układ zwykle potrzebuje elektrolitu albo specjalnej membrany.
- Do domowego pokazu nie używa się soli kuchennej, bo może prowadzić do powstawania chloru i innych niepożądanych produktów.
- Najważniejsze w praktyce są: źródło prądu stałego, dobór elektrod i skuteczne odprowadzanie gazów.
Jak prąd rozdziela cząsteczki wody
To nie jest zwykłe „rozbijanie” wody, tylko wymuszona reakcja redoks. Zasilacz dostarcza energię, a układ elektrochemiczny przenosi elektrony dokładnie tam, gdzie trzeba, żeby jedna część cząsteczek została zredukowana, a druga utleniona. W skrócie: jedna elektroda oddaje elektrony, druga je przyjmuje, a efektem końcowym są dwa gazy.
Równanie sumaryczne zapisuje się prosto: 2H2O → 2H2 + O2. Z jednego punktu widzenia to elegancki bilans chemiczny, ale z drugiego bardzo wymagający układ elektryczny: musi przewodzić prąd, transportować jony, odprowadzać pęcherzyki i nie marnować zbyt dużo energii na grzanie roztworu.
Z mojego punktu widzenia właśnie tu zaczyna się najciekawsza część tematu. Sama teoria jest krótka, ale praktyka od razu pokazuje, że liczy się nie tylko napięcie, lecz także opór cieczy, jakość elektrod i szybkość reakcji. Dlatego dobrze najpierw zobaczyć, z czego taki układ się składa.

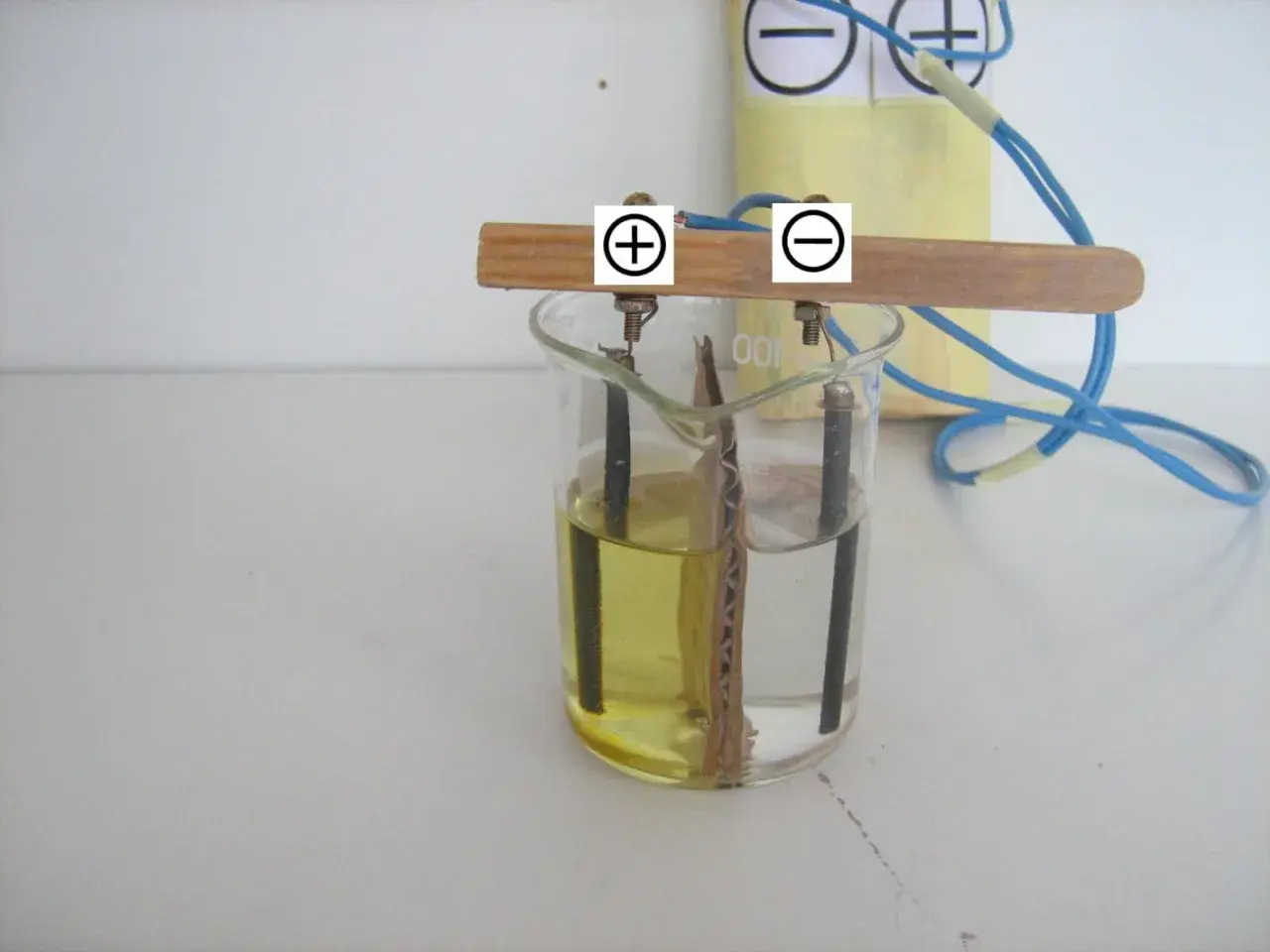

Jak wygląda prosty układ i z czego się składa
Najprostszy układ do obserwacji tego zjawiska ma tylko kilka elementów, ale każdy z nich ma znaczenie:
- źródło prądu stałego - bez niego reakcja nie ruszy w oczekiwanym kierunku; w praktyce liczy się stabilne zasilanie DC, a nie przypadkowy adapter,
- dwie elektrody - najczęściej grafitowe lub inne odporne chemicznie, bo materiał elektrody nie powinien sam dominować w reakcji,
- elektrolit - substancja zwiększająca przewodnictwo roztworu i umożliwiająca ruch jonów,
- naczynie - zwykła zlewka, pojemnik laboratoryjny albo komora elektrolizera,
- separator lub membrana - w prostym pokazie nie zawsze konieczny, ale w sensownym układzie przemysłowym pomaga oddzielić produkty reakcji,
- układ odbioru gazu - rurki, probówki albo dedykowane kanały, które zbierają wodór i tlen osobno.
W wersji edukacyjnej wystarczy prosty zestaw, ale w technologii przemysłowej dochodzą jeszcze chłodzenie, kontrola ciśnienia, oczyszczanie gazu i zabezpieczenia przed mieszaniem produktów. To właśnie dlatego ten sam proces może wyglądać jak szkolny eksperyment albo jak duży moduł energetyczny. Gdy układ jest już zbudowany, najważniejsze staje się to, co dzieje się przy każdej elektrodzie.
Co dzieje się na katodzie i anodzie
W elektrolizerze łatwo pomylić nazwy elektrod z ich polaryzacją, więc od razu to porządkuję: katoda jest ujemna, a anoda dodatnia, ponieważ zasilacz wymusza taki kierunek przepływu elektronów. To odwraca intuicję osób przyzwyczajonych do ogniw galwanicznych, ale w elektrolizie zasada jest jasna: katoda dostaje elektrony, anoda je oddaje.
| Elektroda | Rodzaj reakcji | Produkt | Co to oznacza w praktyce |
|---|---|---|---|
| Katoda | Redukcja | Wodór | Wydzielają się pęcherzyki H2 |
| Anoda | Utlenianie | Tlen | Wydzielają się pęcherzyki O2 |
W środowisku zasadowym zapis półreakcji wygląda tak:
- katoda: 2H2O + 2e- → H2 + 2OH-,
- anoda: 4OH- → O2 + 2H2O + 4e-.
W środowisku kwaśnym zapis jest nieco inny, ale efekt końcowy pozostaje ten sam: powstają wodór i tlen. Jeśli patrzeć na cały proces przez pryzmat objętości gazów, wodoru będzie mniej więcej dwa razy więcej niż tlenu. To wynika bezpośrednio ze stechiometrii, a nie z „preferencji” samego układu.
W praktyce widzę tu jeszcze jeden ważny szczegół: jeśli gaz wydziela się wyraźnie szybciej tylko po jednej stronie, warto najpierw sprawdzić polaryzację, a dopiero później obwiniać elektrody. To dobry moment, żeby przejść do sprawy, która najczęściej zaskakuje początkujących - dlaczego czysta woda nie robi tego tak łatwo, jak można by sądzić.
Dlaczego sama woda prawie nie wystarcza
Czysta woda przewodzi prąd bardzo słabo, bo zawiera niewiele jonów. Z elektrycznego punktu widzenia oznacza to duży opór, mały prąd i sporo energii traconej na ogrzewanie roztworu zamiast na rzeczywiste rozdzielanie cząsteczek. Właśnie dlatego w układzie potrzebny jest elektrolit, czyli substancja, która zwiększa liczbę nośników ładunku.
W prostym pokazie najbezpieczniej stosuje się niewielką ilość sody oczyszczonej albo siarczanu sodu. Sól kuchenna to zły pomysł, bo przy anodzie można uruchomić zupełnie inną chemię, w tym reakcje prowadzące do powstawania chloru. To już nie jest zwykły eksperyment z rozkładem wody, tylko układ o dużo większym ryzyku i innych produktach ubocznych.
Trzeba też pamiętać o pojęciu nadnapięcia. Teoretyczne minimum dla rozkładu wody wynosi 1,23 V, ale w rzeczywistym układzie trzeba pokonać jeszcze straty oporowe i barierę kinetyczną reakcji. Dlatego napięcie pracy jest wyższe, często wyraźnie powyżej wartości teoretycznej. Z perspektywy elektroniki to ważne: nie samo napięcie „robi robotę”, tylko odpowiednio dobrany zasilacz, właściwy prąd i sensowna geometria elektrod.
Najczęstsze błędy są przewidywalne: za mało elektrolitu, za duży odstęp między elektrodami, zbyt wysokie napięcie i brak kontroli temperatury. Gdy roztwór grzeje się mocniej niż produkuje gaz, zwykle znaczy to, że układ jest ustawiony bardziej pod straty niż pod efektywną reakcję. To prowadzi prosto do pytania, jakie rozwiązania stosuje się dziś naprawdę, gdy nie chodzi o szkolny pokaz, tylko o przemysł.
Jakie elektrolizery liczą się dziś najbardziej
Na poziomie przemysłowym ta sama zasada działania może być realizowana w kilku bardzo różnych technologiach. Z punktu widzenia użytkownika końcowego różnią się one temperaturą pracy, rodzajem elektrolitu, elastycznością obciążenia i kosztami całego systemu.
| Technologia | Warunki pracy | Mocne strony | Ograniczenia |
|---|---|---|---|
| Alkaliczna | Zwykle poniżej 100°C, roztwór zasadowy | Dojrzała, dobrze znana, relatywnie stabilna | Mniej kompaktowa, wolniej reaguje na skoki obciążenia |
| PEM | Około 70-90°C, membrana polimerowa | Zwarta konstrukcja, dobra praca przy zmiennym zasilaniu | Wyższy koszt materiałów i większe wymagania dotyczące czystości wody |
| SOEC | Około 700-800°C, para wodna i tlenek stały | Potencjalnie wysoka sprawność, możliwość wykorzystania ciepła odpadowego | Duże wymagania materiałowe i trwałościowe |
To zestawienie dobrze pokazuje, że nie ma jednego „najlepszego” elektrolizera do wszystkiego. Alkaliczny sprawdza się tam, gdzie liczy się sprawdzona technologia. PEM jest bardziej elastyczny i kompaktowy, więc lepiej znosi dynamiczne źródła energii. SOEC wygląda najbardziej obiecująco energetycznie, ale kosztuje go to złożonością materiałową i trudniejszą eksploatacją.
W praktyce ważny jest też bilans energii. Współczesne systemy potrafią zejść do poziomu poniżej 50 kWh na kilogram wodoru, ale nadal jest to proces energochłonny. Dlatego w projektach opartych na wodoru kluczowe znaczenie ma nie tylko sam elektrolizer, lecz także źródło prądu, sposób chłodzenia, czystość wody i logistyka odbioru gazu. To prowadzi do pytania, gdzie taki układ naprawdę ma sens, a gdzie lepiej wybrać inną drogę.
Gdzie ten proces ma największy sens
Ja patrzę na to tak: ten proces jest najbardziej wartościowy wtedy, gdy potrzebujesz wodoru jako nośnika energii lub surowca, a nie wtedy, gdy chcesz po prostu „jakoś przechować prąd”. To ważne rozróżnienie, bo wodór nie jest źródłem energii, tylko sposobem jej przenoszenia i magazynowania.
Najbardziej sensowne zastosowania to:
- produkcja wodoru dla przemysłu chemicznego - tam liczy się skala i ciągłość dostaw,
- magazynowanie nadwyżek z OZE - szczególnie wtedy, gdy energia z wiatru lub słońca jest chwilowo tania albo niewykorzystana,
- zasilanie ogniw paliwowych - kiedy potrzebny jest wodór o odpowiedniej czystości,
- laboratoria i edukacja - bo to bardzo czytelny przykład zależności między prądem, reakcją i produktem gazowym.
Nie zawsze jednak będzie to najlepszy wybór. Jeśli celem jest przechowanie energii na kilka godzin i odzyskanie jej z możliwie małymi stratami, bateria zwykle wygrywa prostotą i sprawnością. Wodór ma sens wtedy, gdy skala jest większa, czas magazynowania dłuższy albo produkt końcowy ma mieć postać gazu, a nie tylko kolejnego zasilania elektrycznego.
W Polsce szczególnie liczy się cena energii i warunki pracy całego systemu. Sama chemia nie rozwiązuje rachunku ekonomicznego: o opłacalności decydują koszty prądu, sprawność urządzenia, jakość wody, żywotność elektrod i to, czy ciepło odpadowe da się sensownie wykorzystać. Z tego powodu w praktycznych projektach bardziej opłaca się dobrze policzyć cały łańcuch niż skupiać się wyłącznie na samej reakcji. Skoro już wiadomo, gdzie ten proces ma sens, zostaje jeszcze kwestia bezpiecznej demonstracji, bo tu początkujący najczęściej popełniają te same błędy.
Jak zrobić bezpieczny pokaz i nie zepsuć wyniku
Najprościej zacząć od niskonapięciowego źródła prądu stałego i dwóch elektrod grafitowych. Do wody dodaje się niewielką ilość elektrolitu, najlepiej takiego, który nie wnosi ryzyka wydzielania chloru. Dobrze sprawdza się osobny odbiór gazu po obu stronach, bo od razu widać, że po jednej stronie wydziela się go więcej.
Najczęściej widzę cztery błędy:
- zastosowanie soli kuchennej zamiast bezpiecznego elektrolitu,
- użycie zbyt wysokiego napięcia i przegrzewanie roztworu,
- brak rozdzielenia gazów, przez co wynik staje się mniej czytelny i bardziej ryzykowny,
- stosowanie materiałów elektrod, które same korodują albo wchodzą w reakcje z roztworem.
Jeśli układ zaczyna pachnieć agresywnie, przypomina chlor albo wyraźnie się gotuje, to nie jest „lepszy wynik”, tylko sygnał, że coś jest źle dobrane. W dobrze ustawionym pokazie powinno być widać stabilne pęcherzyki, a nie chaotyczne pienienie i nadmierne grzanie. Dobrze jest też pamiętać, że wodór i tlen nie powinny mieszać się w jednej zamkniętej przestrzeni, bo taka mieszanina jest niebezpieczna.
Z technicznego punktu widzenia to właśnie tutaj wychodzi cała prawda o procesie: nie wystarczy sama bateria i woda. Liczą się parametry zasilania, opór układu, chemia elektrolitu i materiał elektrod. To dobre przejście do ostatniej części, bo z tych detali wynika, kiedy taki układ rzeczywiście ma sens, a kiedy lepiej wybrać inne rozwiązanie.
Kiedy ten proces ma sens, a kiedy lepiej wybrać inne magazynowanie energii
Najbardziej przekonuje mnie ten proces tam, gdzie trzeba przejść z energii elektrycznej do chemicznej i potem z powrotem, ale niekoniecznie szybko. Jeśli masz nadwyżkę prądu z instalacji OZE, potrzebujesz surowca dla przemysłu albo chcesz zasilać ogniwo paliwowe, elektrochemiczny rozkład wody staje się logicznym wyborem.
Jeśli jednak celem jest krótki backup z wysoką sprawnością, prostsza będzie bateria. W takim scenariuszu ogniwa elektrochemiczne nie przegrywają dlatego, że są „gorsze”, tylko dlatego, że rozwiązują inny problem. Wodór jest ciekawszy tam, gdzie w grę wchodzą duże ilości energii, dłuższy czas przechowywania i możliwość wykorzystania gazu w kolejnych procesach technologicznych.
Najważniejszy wniosek jest prosty: o jakości całego układu decyduje nie samo napięcie, lecz połączenie zasilania, elektrolitu, elektrod i separacji gazów. Gdy te elementy są dobrze dobrane, proces staje się przewidywalny i użyteczny. Gdy są przypadkowe, dostajesz tylko straty, grzanie i ryzyko ubocznych reakcji. I właśnie dlatego ten temat jest tak dobrym skrzyżowaniem chemii, elektroniki i nowoczesnej energetyki.
