To półprzewodnikowy przełącznik, który po krótkim impulsie potrafi przewodzić duży prąd bez ciągłego sterowania. W tym tekście pokazuję, jak działa tyrystor, kiedy daje przewagę nad triakiem i tranzystorem, jakie parametry warto sprawdzić w nocie katalogowej oraz gdzie początkujący najczęściej się mylą.
Najważniejsze fakty, które warto mieć pod ręką przed wyborem tego elementu
- Standardowy element z rodziny SCR działa jak klucz: wyzwalasz go impulsem na bramce, a potem trzyma stan przewodzenia sam.
- Wyłącza się dopiero wtedy, gdy prąd spadnie poniżej prądu podtrzymania albo naturalnie przejdzie przez zero w obwodzie AC.
- W praktyce liczą się przede wszystkim: napięcie blokowania, prąd RMS, prąd wyzwalania, prąd podtrzymania i warunki chłodzenia.
- Najlepiej czuje się w układach mocy, prostownikach, ściemniaczach, zabezpieczeniach i sterowaniu obciążeniami indukcyjnymi.
- Nie zastępuje dobrze tranzystora w płynnej regulacji analogowej ani w układach wymagających łatwego wyłączania bramką.
Czym jest tyrystor i kiedy ma sens
Najprościej traktuję go jak elektroniczny włącznik o pamięci stanu. To ważne rozróżnienie, bo ten element nie pracuje jak zwykła dioda ani jak tranzystor sterowany ciągle sygnałem z bazy czy bramki.
W klasycznej wersji mamy trzy wyprowadzenia: anodę, katodę i bramkę. Po podaniu odpowiedniego impulsu na bramkę układ przechodzi w stan przewodzenia i zostaje w nim nawet wtedy, gdy impuls zniknie. Właśnie dlatego w praktyce tak dobrze nadaje się do przełączania mocy, a słabiej do zadań, w których trzeba modulować prąd bardzo płynnie.
Najczęściej chodzi o standardowy prostownik sterowany krzemowy (SCR), ale spotyka się też odmiany o czułej bramce oraz wersje GTO, które da się wyłączyć sterowaniem. W codziennej praktyce to jednak standardowa wersja jest punktem wyjścia.
Ważna rzecz, którą często pomija się na początku: to nie jest uniwersalny zamiennik każdego elementu półprzewodnikowego. Jeśli potrzebujesz szybkiego PWM, sterowania liniowego albo wygodnego wyłączania w dowolnym momencie, zwykle wygra MOSFET, IGBT albo inny klucz. Jeśli jednak chcesz prostym impulsem załączyć większą moc i utrzymać stan, ten kierunek jest logiczny. Żeby zrozumieć dlaczego, trzeba zejść niżej i spojrzeć na sam mechanizm przewodzenia.
Jak działa element od impulsu na bramce do zatrzaśnięcia stanu
W środku kryje się struktura warstwowa p-n-p-n, którą można uprościć do dwóch sprzężonych tranzystorów. Gdy impuls sterujący uruchomi przewodzenie, następuje efekt dodatniego sprzężenia zwrotnego: prąd zaczyna podtrzymywać sam siebie, a układ zostaje zatrzaśnięty w stanie ON.
W praktyce liczą się tu dwa pojęcia. Prąd załączenia to minimalny prąd anody potrzebny, aby element po wyzwoleniu nie zgasł od razu. Prąd podtrzymania to z kolei granica, poniżej której przewodzenie się kończy. Gdy prąd spadnie do zera lub poniżej tej wartości, element wraca do stanu blokowania.

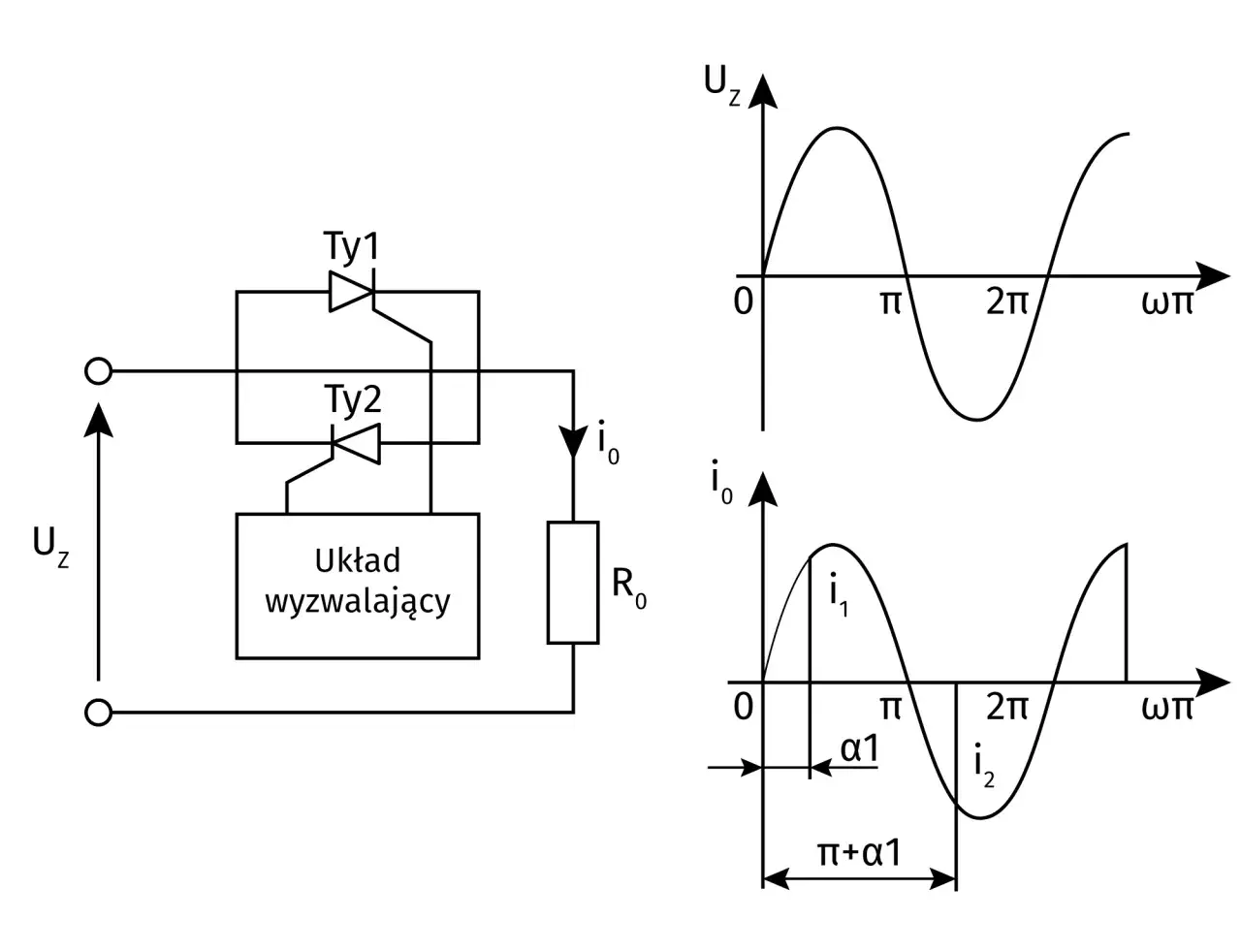

To wyjaśnia też, dlaczego w obwodach prądu przemiennego sprawa jest prostsza: naturalne przejście przez zero daje samoistne wyłączenie. W obwodach prądu stałego sytuacja jest trudniejsza, bo bez dodatkowego układu komutacji standardowa wersja nie odpuszcza z bramki. Warto też pamiętać o spadku napięcia w przewodzeniu, zwykle rzędu około 1-2 V, co przy dużym prądzie oznacza już konkretną moc strat i konieczność chłodzenia.
| Parametr | Co oznacza w praktyce | Na co patrzę przy doborze |
|---|---|---|
| VDRM / VRRM | Napięcie blokowania w stanie wyłączonym | Musi mieć zapas względem napięcia pracy i przepięć |
| IT(RMS) | Prąd skuteczny, jaki element może prowadzić | Decyduje o tym, czy układ nie przegrzeje się pod obciążeniem |
| IGT | Prąd wyzwalania bramki | Sprawdza, czy sterownik da radę go pewnie podać |
| IH | Prąd podtrzymania | Ma znaczenie przy małych obciążeniach i w funkcjach zabezpieczających |
| IL | Prąd zatrzaśnięcia | Pokazuje, kiedy można bezpiecznie odpuścić sygnał bramki |
| dV/dt i di/dt | Odporność na gwałtowne zmiany napięcia i prądu | Kluczowe przy obciążeniach indukcyjnych i zakłóconej sieci |
W dokumentacjach producentów spotyka się na przykład elementy o IGT od ułamków miliampera do kilkudziesięciu miliamperów, a także wersje 4-8 A do układów poniżej 500 W oraz 8-80 A w cięższych zastosowaniach. Z samej teorii warto zapamiętać jedno: im lepiej rozumiesz parametry dynamiczne, tym mniejsze ryzyko, że układ będzie działał „na stole”, a potem zawiedzie po podłączeniu do realnego obciążenia. Kolejny krok to sprawdzenie, gdzie taki klucz rzeczywiście daje przewagę.
Gdzie sprawdza się najlepiej w praktyce
Najbardziej lubię ten element tam, gdzie potrzebna jest prosta i odporna metoda załączania dużej mocy. Nie robi z obwodu narzędzia precyzyjnego, ale tam, gdzie liczy się trwałość, prostota i niskie straty w stanie ON, potrafi być bardzo skuteczny.
- Ściemniacze i sterowniki mocy - w prostych aplikacjach sieciowych pozwala sterować energią dostarczaną do obciążenia bez rozbudowanego zasilania sterownika.
- Zabezpieczenia typu crowbar - po wykryciu przepięcia zwiera wyjście, wymuszając zadziałanie bezpiecznika lub ogranicznika. To rozwiązanie jest brutalne, ale bardzo skuteczne, jeśli priorytetem jest ochrona elektroniki.
- Układy zapłonowe i startery lamp - krótki impuls i duży prąd rozładowania kondensatora świetnie pasują do takiej charakterystyki pracy.
- Ładowarki i ograniczanie prądu rozruchowego - element może chwilowo ominąć rezystor ograniczający prąd po starcie układu, co poprawia sprawność całego toru zasilania.
- Regulatory napięcia w motoryzacji i motocyklach - w takich układach ważna jest odporność na zakłócenia, duże prądy i praca z generatorem, który nie zachowuje się idealnie.
W praktyce te zastosowania łączy jedna cecha: impuls sterujący jest krótki, ale energia w torze mocy jest duża. To właśnie dlatego element tak dobrze czuje się w elektronice mocy, a nie w subtelnej regulacji sygnału. Skoro już wiesz, gdzie ma sens, pora porównać go z najczęstszymi alternatywami.
Czym różni się od triaka i tranzystora
To porównanie porządkuje temat lepiej niż długie definicje. Z zewnątrz te elementy mogą wyglądać podobnie, ale z punktu widzenia projektu rozwiązują zupełnie inne problemy.
| Element | Jak działa | Najmocniejsza strona | Główne ograniczenie |
|---|---|---|---|
| SCR | Wyzwalasz go impulsem, potem przewodzi sam | Duża moc, prostota, odporność | W standardowej wersji nie wyłączysz go dowolnym sygnałem z bramki |
| Triak | Przewodzi w obie strony w obwodach AC | Wygodne sterowanie 230 V AC | Nie każdy układ mocy lubi jego charakterystykę przy zakłóceniach i obciążeniach nietypowych |
| MOSFET / BJT | Sterujesz go aktywnie przez cały czas pracy | Lepsza kontrola i praca impulsowa | Przy dużej mocy i specyficznych warunkach może być bardziej wymagający w sterowaniu albo chłodzeniu |
Ja patrzę na to tak: triak wybiera się tam, gdzie potrzebujesz wygodnie sterować prądem przemiennym w obie strony, tranzystor tam, gdzie ważna jest pełna kontrola, a ten element tam, gdzie priorytetem jest zatrzask i duża odporność prądowa. Z tego wynika prosta reguła: nie pytam, „co jest lepsze”, tylko „jakie zachowanie układu jest naprawdę potrzebne”. Następny krok to dobór i test, bo właśnie tam najczęściej wychodzą błędy.
Jak dobrać i sprawdzić przed montażem
Najpierw sprawdzam kartę katalogową, a dopiero potem obudowę i cenę. W elektronice mocy odwrotna kolejność kończy się zwykle przepalonym elementem, a czasem także uszkodzonym zasilaniem albo obciążeniem.
- Dobierz napięcie blokowania z zapasem. Jeśli układ pracuje z sieci 230 V AC, nie wolno patrzeć tylko na nominalne napięcie, bo realnie dochodzą przepięcia, udary i zakłócenia od obciążenia.
- Sprawdź prąd RMS i prąd udarowy. Przy rozruchu, ładowaniu kondensatorów albo pracy z transformatorem obciążenie bywa znacznie cięższe niż wynika to z samej mocy znamionowej.
- Porównaj IGT z możliwościami sterownika. Jeśli driver nie poda stabilnego impulsu o wymaganym prądzie, układ będzie startował losowo albo w ogóle nie zaskoczy.
- Oceń chłodzenie. Przy spadku 1,5 V i prądzie 10 A masz już około 15 W strat, czyli wartość, której nie da się zignorować bez radiatora lub dobrego montażu termicznego.
- Zabezpiecz bramkę i zadbaj o odporność na zakłócenia. Rezystor, snubber RC albo właściwy układ sterujący często robią większą różnicę niż sam „mocniejszy” element.
- Wykonaj prosty test poza układem docelowym. Małe źródło DC, rezystor ograniczający prąd i kontrolowane wyzwolenie bramki pozwalają szybko sprawdzić, czy element w ogóle zachowuje się poprawnie.
W materiałach producentów często spotyka się przykłady, w których do sterowania analogowego wystarczają bardzo czułe wersje z IGT poniżej 0,2 mA, a w bardziej odporne układy wybiera się już odmiany 10-35 mA. To dobry punkt odniesienia, bo pokazuje kompromis między łatwością wyzwalania a odpornością na zakłócenia. Gdy ten balans jest źle dobrany, projekt potrafi działać tylko w laboratoryjnych warunkach, a na kablach i obciążeniach zaczyna się sam wzbudzać. Właśnie dlatego ostatnia rzecz, o której warto pamiętać, dotyczy błędów projektowych i ich skutków.
Co sprawdzać, żeby układ nie zaskoczył po pierwszym impulsie
Najczęstszy błąd, jaki widzę, to traktowanie tego elementu jak zwykłego „włącznika na bramce”. W praktyce po wyzwoleniu nie sterujesz już stanem ciągle, tylko pilnujesz warunków, w których przewodzenie samo się utrzyma albo zgaśnie.
- Nie zakładaj, że impuls na bramce wystarczy bez sprawdzenia prądu obciążenia.
- Nie pomijaj chłodzenia tylko dlatego, że spadek napięcia wydaje się mały.
- Nie stosuj go w układach, które wymagają dowolnego, natychmiastowego wyłączenia z poziomu sterownika, jeśli nie masz odmiany przeznaczonej do takiej pracy.
- Nie lekceważ obciążeń indukcyjnych, bo tam pojawiają się przepięcia i strome zbocza prądu.
- Nie zakładaj, że jedna nota katalogowa wystarczy dla wszystkich wersji obudowy i producentów. Parametry zbliżonych modeli potrafią się różnić bardziej, niż wygląda to na pierwszy rzut oka.
Jeśli miałbym zostawić tylko jedną praktyczną myśl, byłaby taka: ten klucz działa najlepiej wtedy, gdy projekt uwzględnia jego pamięć stanu, a nie walczy z nią na siłę. Gdy rozumiesz warunki zatrzaśnięcia, wyłączenia i chłodzenia, dostajesz prosty, odporny element do pracy z energią, a nie kolejną czarną skrzynkę w obudowie TO-220 czy module mocy.
