Napięcie elektryczne to jedno z tych pojęć, które pojawia się wszędzie: w prostych bateriach, ładowarkach USB, domowej instalacji i w bardziej zaawansowanej elektronice. Ten artykuł pokazuje, jak czytać jego definicję, jak wygląda najważniejszy zapis matematyczny, kiedy korzysta się z prawa Ohma i jak nie pogubić się przy pomiarze multimetrem. W praktyce chodzi o to, żeby nie tylko znać definicję, ale też umieć bezbłędnie policzyć i zinterpretować wynik.
Najpierw definicja, potem wzory, a na końcu praktyka pomiaru i obliczeń
- Napięcie to różnica potencjałów między dwoma punktami i mierzy się je w woltach (V).
- Najprostszy zapis to
U = W / q, czyli praca wykonana na ładunku podzielona przez jego wartość. - W obwodach rezystancyjnych bardzo często korzysta się też z prawa Ohma:
U = I · R. - W gniazdku w Polsce spotkasz zwykle 230 V AC, ale w elektronice operuje się też na 5 V, 12 V i 3,7 V.
- Przy pomiarze multimetrem kluczowe są właściwy tryb AC/DC i podłączenie równoległe.
- Najczęstsze błędy to mylenie napięcia z natężeniem oraz pomijanie spadku napięcia na przewodach.
Co naprawdę oznacza napięcie elektryczne
Najprościej ujmując, napięcie to różnica potencjałów elektrycznych między dwoma punktami. Potencjał można rozumieć jako „energię przypadającą na jednostkę ładunku”, więc napięcie mówi nam, ile energii ma do dyspozycji ładunek, gdy przemieszcza się w obwodzie. To właśnie dlatego o napięciu myśli się jak o sile napędowej, a nie o samym przepływie prądu.

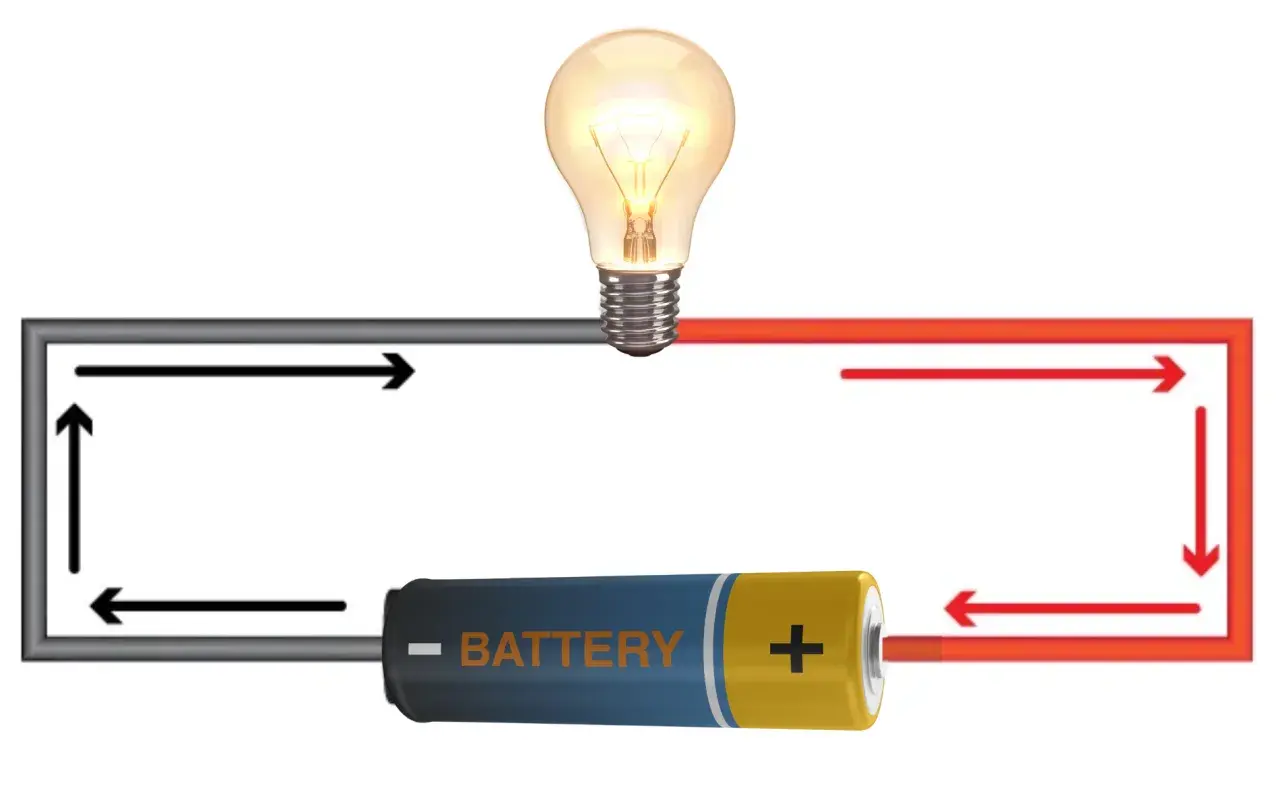

Ja zwykle od razu podkreślam jedną rzecz: napięcie może istnieć nawet wtedy, gdy prąd nie płynie. Bateria odłożona do szuflady nadal ma swoje napięcie, choć układ jest otwarty i nie ma przepływu ładunku. Dopiero zamknięcie obwodu sprawia, że ta różnica potencjałów zaczyna „pracować” w praktyce.
W codziennej elektronice to rozróżnienie ma ogromne znaczenie. Inaczej traktuje się 1,5 V z baterii AA, inaczej 5 V z portu USB, a jeszcze inaczej 230 V w gniazdku. Żeby policzyć napięcie poprawnie, trzeba najpierw wiedzieć, w jakim kontekście je rozpatrujemy.
Podstawowy wzór i co oznaczają symbole
Najprostszy wzór na napięcie w elektrostatyce i w podstawowym ujęciu fizycznym ma postać: U = W / q. Oznacza to, że napięcie jest równe pracy W wykonanej przy przenoszeniu ładunku podzielonej przez wartość tego ładunku q.
W praktyce:
- U to napięcie,
- W to praca wyrażona w dżulach (J),
- q to ładunek elektryczny wyrażony w kulombach (C).
Z tego wynika też bardzo ważna zależność jednostek: 1 V = 1 J/C. Innymi słowy, jeśli na każdy kulomb ładunku przypada jeden dżul energii, mówimy o napięciu jednego wolta. To jest dobry punkt zaczepienia, gdy ktoś chce zrozumieć napięcie nie tylko „na pamięć”, ale też intuicyjnie.
Przykład jest prosty. Jeśli do przeniesienia 3 C ładunku potrzebna była praca 12 J, to napięcie wynosi 4 V, bo 12 / 3 = 4. Taki rachunek jest szczególnie przydatny w zadaniach szkolnych i przy analizie podstawowych zależności energetycznych. Gdy jednak przechodzimy do realnych obwodów, bardzo często wygodniej użyć innego wzoru.
| Wielkość | Symbol | Jednostka | Znaczenie w praktyce |
|---|---|---|---|
| Napięcie | U | V | Różnica potencjałów między dwoma punktami |
| Praca | W | J | Energia zużyta na przeniesienie ładunku |
| Ładunek | q | C | Ilość ładunku, która „niesie” energię |
Ten zapis warto zapamiętać jako fundament, a zaraz potem przejść do prawa Ohma, bo właśnie ono najczęściej pojawia się w zadaniach i przy pracy z realnymi obwodami.
Jak policzyć napięcie z prawa Ohma
W elektronice i elektrotechnice bardzo często korzysta się z zależności U = I · R, czyli prawa Ohma. W tym ujęciu napięcie jest iloczynem natężenia prądu I i oporu R. To wzór szczególnie wygodny, gdy znasz prąd płynący przez element i jego rezystancję, a chcesz obliczyć spadek napięcia albo napięcie zasilania potrzebne do pracy układu.
Przykład: jeśli przez rezystor płynie prąd 0,5 A, a jego opór wynosi 8 Ω, to napięcie wyniesie 4 V. Rachunek jest prosty: 0,5 × 8 = 4. Tego typu obliczenie ma sens przede wszystkim dla elementów rezystancyjnych, czyli takich, w których zależność między napięciem i prądem jest w miarę liniowa.
Warto jednak pamiętać o ograniczeniach. W obwodach z diodami, zasilaczami impulsowymi, silnikami czy układami prądu przemiennego sama forma U = I · R nie zawsze opisuje wszystko wystarczająco dokładnie. Wtedy pojawia się impedancja, wartość skuteczna albo dodatkowe zależności charakterystyczne dla danego układu. To nie jest wada wzoru, tylko sygnał, że zmienia się model fizyczny, którego używamy.
| Wzór | Kiedy go użyć | Co trzeba znać |
|---|---|---|
U = W / q |
Gdy liczysz napięcie z energii i ładunku | Pracę i ładunek |
U = I · R |
Gdy analizujesz obwód rezystancyjny | Natężenie i opór |
U = P / I |
Gdy masz moc i prąd | Moc i natężenie |
Jeżeli ktoś pyta mnie o napięcie „w praktyce”, to najczęściej właśnie tu dochodzimy do sedna: nie chodzi o jeden uniwersalny zapis, ale o dobranie właściwej zależności do danych, które już mamy. A kiedy trzeba sprawdzić wynik w realnym układzie, przychodzi czas na pomiar.
Jak zmierzyć napięcie multimetrem bez pomyłki
Pomiar napięcia jest prosty, ale tylko wtedy, gdy zachowasz właściwą kolejność. Multimetr mierzy napięcie równolegle do elementu lub punktów, między którymi chcesz sprawdzić różnicę potencjałów. To jedna z tych zasad, które brzmią banalnie, a mimo to regularnie są łamane przez początkujących.
- Ustaw miernik na tryb DC dla baterii, zasilaczy i elektroniki stałoprądowej albo na AC dla sieci i urządzeń zasilanych z gniazdka.
- Włóż czarną sondę do gniazda COM, a czerwoną do gniazda V.
- Jeśli nie znasz wartości, zacznij od wyższego zakresu pomiarowego.
- Przyłóż sondy równolegle do punktów pomiarowych.
- Odczytaj wynik i dopiero potem oceń, czy mieści się w spodziewanym przedziale.
W instalacji domowej trzeba jeszcze pamiętać o jednej rzeczy: 230 V AC to wartość skuteczna, a nie maksymalna chwilowa. To ważne, bo ta sama cyfra nie mówi wszystkiego o przebiegu sinusoidalnym. W elektronice natomiast często spotkasz napięcia stałe, które są bardziej przewidywalne, ale również mogą różnić się od wartości nominalnej.
Jeżeli mierzysz sieć, używaj miernika o odpowiedniej kategorii pomiarowej i nie traktuj taniego sprzętu jak uniwersalnej tarczy ochronnej. Dobrze dobrany przyrząd i poprawne ustawienie zakresu robią większą różnicę niż sama „dokładność” na papierze. Gdy ten etap jest opanowany, łatwiej zauważyć najczęstsze błędy, które zniekształcają wynik.
Najczęstsze pomyłki przy obliczeniach i pomiarze
Najwięcej problemów widzę wtedy, gdy ktoś miesza napięcie z natężeniem albo zakłada, że każdy wzór działa w każdym obwodzie. To prowadzi do wyników, które wyglądają sensownie, ale nie mają pokrycia w rzeczywistości. W praktyce warto pilnować kilku rzeczy:
- Mylenie V z A - napięcie nie jest prądem, choć oba parametry współdziałają.
- Pomiar w szeregu zamiast równolegle - woltomierz nie powinien przerywać obwodu.
- Ignorowanie trybu AC/DC - pomiar w złym ustawieniu daje wynik bez wartości.
- Pomijanie spadku napięcia na przewodach - w dłuższych kablach to już nie jest detal.
- Traktowanie wartości nominalnej jak idealnej - 3,7 V, 5 V czy 12 V to często poziomy odniesienia, a nie sztywne liczby.
- Zbyt niski zakres pomiarowy - miernik może pokazać przeciążenie albo niepokojący błąd odczytu.
Szczególnie ważne jest rozróżnienie między napięciem nominalnym a rzeczywistym. Akumulator Li-ion ma zwykle 3,6-3,7 V nominalnie, ale po pełnym naładowaniu osiąga 4,2 V. Z kolei instalacja samochodowa ma 12 V „z nazwy”, choć podczas pracy alternatora napięcie często rośnie do około 13,8-14,4 V. Takie różnice nie są anomalią, tylko normalną częścią działania układu.
Jeśli chcesz czytać napięcie poprawnie, musisz patrzeć nie tylko na samą liczbę, ale też na warunki, w których została uzyskana. To prowadzi wprost do praktycznych przykładów z urządzeń, których używamy na co dzień.
Jak czytać napięcie w elektronice domowej i mobilnej
W nowoczesnej elektronice napięcie jest jednym z parametrów, które najszybciej zdradzają, z czym masz do czynienia. Różne urządzenia pracują na różnych poziomach i z różnych powodów. Ja zwykle myślę o tym tak: im bardziej mobilne i energooszczędne urządzenie, tym niższe napięcie bazowe; im większa moc lub większy zasięg przesyłu, tym większe napięcie albo bardziej złożony system zasilania.
| Przykład | Typowe napięcie | Co to oznacza w praktyce |
|---|---|---|
| Bateria AA / AAA | 1,5 V | Proste urządzenia i niska moc |
| Akumulator Li-ion | 3,6-3,7 V nominalnie, 4,2 V po naładowaniu | Smartfony, laptopy, powerbanki, elektronika mobilna |
| USB | 5 V | Zasilanie peryferiów i mniejszych urządzeń |
| USB-C z negocjacją mocy | najczęściej 5-20 V | Szybsze ładowanie i większa elastyczność zasilania |
| Instalacja samochodowa | 12 V nominalnie, zwykle więcej podczas ładowania | Akcesoria auto, systemy pokładowe, przetwornice |
| Sieć domowa | 230 V AC | Zasilanie urządzeń o większym poborze energii |
Ta tabela pokazuje coś ważnego: to samo słowo „napięcie” nie oznacza zawsze tego samego ryzyka, mocy ani zastosowania. 230 V w gniazdku, 5 V z USB i 3,7 V z ogniwa litowo-jonowego to zupełnie inne światy, choć wszystkie opisujemy tym samym parametrem. W praktyce projektowania i diagnozowania urządzeń trzeba myśleć właśnie w tych kategoriach, a nie tylko w samej liczbie.
Jedno równanie, ale kilka bardzo różnych zastosowań
Jeśli miałbym sprowadzić cały temat do jednego zdania, powiedziałbym tak: napięcie opisuje, ile energii przypada na ładunek i jak silnie układ „pcha” prąd przez obwód. Dlatego w jednym miejscu korzystasz z U = W / q, w innym z U = I · R, a jeszcze w innym po prostu odczytujesz wartość z zasilacza albo miernika. Ta sama wielkość fizyczna, ale zupełnie różne sytuacje praktyczne.
Najbezpieczniejsza metoda pracy z napięciem jest prosta: najpierw ustal, czy chodzi o definicję fizyczną, obliczenie w obwodzie, czy pomiar w realnym urządzeniu. Potem dobierz właściwy wzór, sprawdź jednostki i dopiero na końcu wyciągaj wnioski. Taki porządek oszczędza najwięcej czasu i eliminuje większość błędów, które pojawiają się na starcie.
Jeżeli zapamiętasz tylko trzy rzeczy, niech to będą: napięcie mierzy się w woltach, najprostszy zapis to U = W / q, a w wielu zadaniach praktycznych bardzo przydaje się też U = I · R. Reszta to już kwestia kontekstu, a właśnie kontekst decyduje o tym, czy wynik będzie naprawdę użyteczny.
