W elektronice i elektryce lutowanie jest nadal jedną z najbardziej użytecznych metod trwałego łączenia metali: daje pewny kontakt elektryczny, nie wymaga wielkiego warsztatu i dobrze sprawdza się zarówno przy naprawie przewodów, jak i przy montażu płytek PCB. Poniżej pokazuję, jak dobrać narzędzia, jak wykonać poprawną spoinę, jakie błędy psują efekt oraz kiedy lepiej wybrać inną technikę łączenia. Zależy mi na tym, żebyś po tym tekście wiedział nie tylko „co zrobić”, ale też „dlaczego to działa”.
Najważniejsze rzeczy, które warto wiedzieć na start
- W elektronice najwięcej daje czysta powierzchnia, odpowiednia temperatura i krótki czas grzania.
- Do większości zadań wystarczy stacja 30–60 W, cienka cyna 0,5–1,0 mm i dobry topnik.
- Poprawna spoina jest gładka, zwarta i ma równy menisk, a nie kulkę na końcu przewodu.
- W stałych instalacjach 230 V częściej wygrywa zacisk, tulejka lub złącze niż sama cyna.
- Bezołowiowe spoiwa wymagają wyższej temperatury i większej precyzji niż klasyczne stopy z ołowiem.
- Najczęstszy błąd początkujących to grzanie samej cyny zamiast jednoczesne nagrzanie elementu i pada.
Na czym polega trwałe łączenie metali w elektronice
W praktyce chodzi o połączenie dwóch metalowych elementów z pomocą spoiwa, które topi się wcześniej niż one same. Dobrze wykonana spoina nie jest „klejem” w potocznym sensie, tylko cienką warstwą, która zwilża pad, wyprowadzenie albo żyłę przewodu i po ostygnięciu tworzy stabilny kontakt elektryczny oraz mechaniczny. W elektronice najczęściej stosuje się miękki rodzaj łączenia, bo pracuje się na małych elementach, cienkich ścieżkach i temperaturach, które nie mogą uszkodzić laminatu ani izolacji.
Najważniejsze jest to, że nie topi się samego metalu łączonego, tylko spoiwo. To właśnie dlatego tak duże znaczenie mają: czystość powierzchni, odpowiedni topnik i krótki, kontrolowany czas grzania. Jeśli te trzy warunki są spełnione, połączenie zwykle wychodzi przewidywalnie i nie wymaga później poprawek. Ten fundament warto mieć w głowie, zanim przejdziemy do narzędzi.
Jakie narzędzia i materiały naprawdę się przydają
Nie potrzebujesz od razu pół warsztatu. Do sensownej pracy w domu lub serwisie wystarczy zestaw, który pozwala utrzymać temperaturę, dobrać grot do zadania i oczyścić miejsce pracy bez walki z przypadkiem. Gdybym miał wybierać tylko kilka rzeczy, zacząłbym od stacji z regulacją temperatury, cienkiej cyny, topnika i czegoś do poprawiania błędów.
| Narzędzie lub materiał | Do czego służy | Na co zwrócić uwagę |
|---|---|---|
| Stacja lutownicza 30–60 W | PCB, przewody, drobne naprawy | Regulacja temperatury i stabilizacja są ważniejsze niż sama moc |
| Grot typu dłuto lub stożek | Drobne pady, przewody, większe pola | Do elektroniki często lepszy jest grot 0,8–2,4 mm niż bardzo cienki „igiełkowy” |
| Cyna 0,5–1,0 mm | Precyzyjne połączenia i drobne elementy | Cieńsza średnica ułatwia kontrolę ilości spoiwa |
| Topnik w żelu, płynie lub penie | Poprawia zwilżanie i przepływ spoiwa | W praktyce daje ogromną różnicę, zwłaszcza przy starszych lub utlenionych elementach |
| Plecionka i odsysacz | Usuwanie nadmiaru spoiwa i mostków | To narzędzia do poprawek, a nie ozdoba na stole |
| Uchwyt, trzecia ręka, mata ESD | Stabilizacja pracy | Zmniejszają ryzyko przesunięcia elementu i uszkodzenia delikatnych układów |
W elektronice użytkowej często najlepiej sprawdza się grot dłutowy, bo przenosi ciepło skuteczniej niż bardzo szpiczasty. Do kabli i większych pól przydaje się też nieco wyższa temperatura robocza, ale bez przesady: za wysoka temperatura zwykle nie przyspiesza pracy, tylko zwiększa ryzyko uszkodzeń. Z mojej perspektywy najwięcej błędów wynika nie z braku sprzętu, tylko z niedopasowania grotu i topnika do konkretnego zadania. Skoro wyposażenie mamy już uporządkowane, czas przejść do samej techniki.

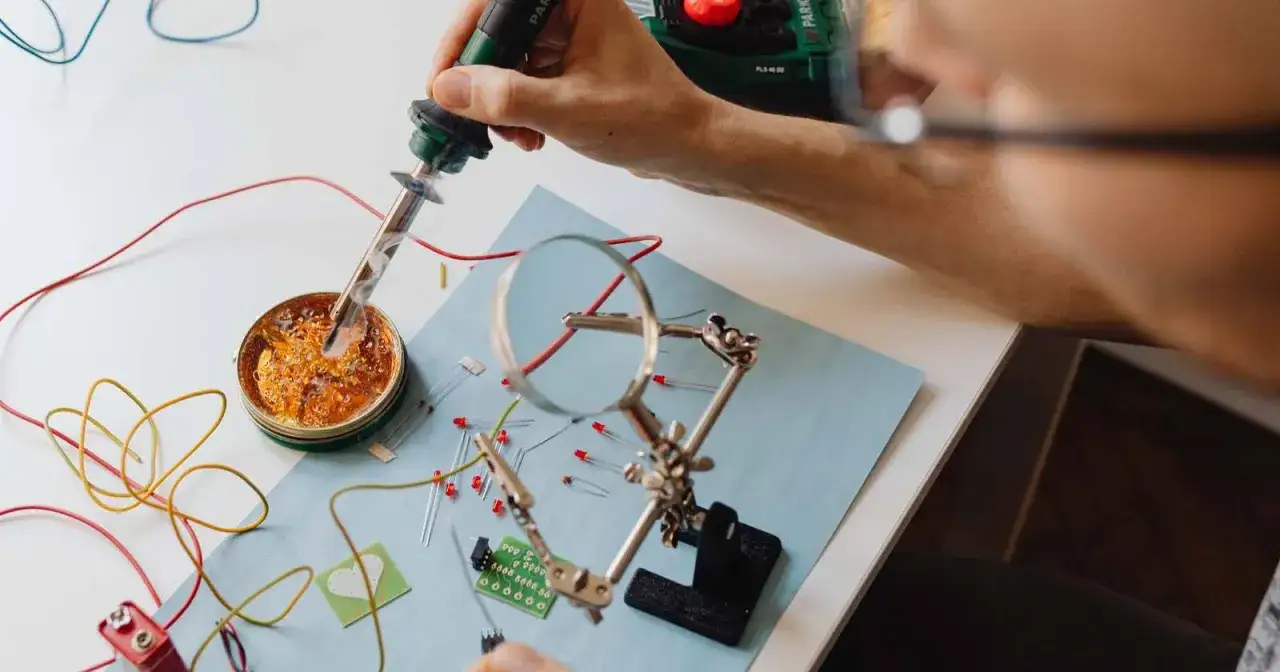

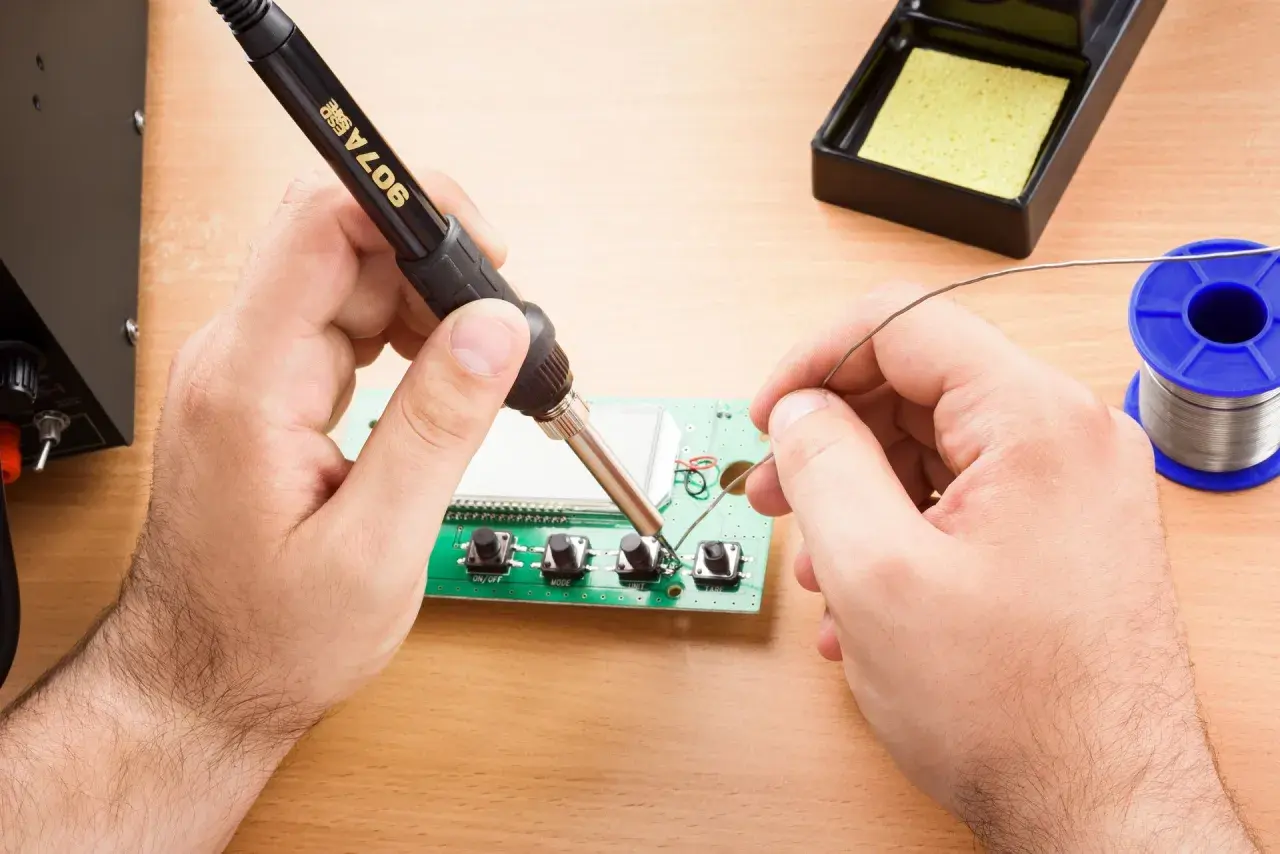

Jak wykonać poprawne połączenie krok po kroku
Najlepszy efekt daje prosty, powtarzalny schemat. Nie trzeba tu magicznych ruchów, tylko konsekwencji. Dobrze zrobione połączenie powstaje wtedy, gdy jednocześnie nagrzewasz punkt pracy, podajesz odpowiednią ilość spoiwa i pozwalasz spoinie spokojnie zastygnąć bez ruszania elementu.
- Oczyść elementy z brudu, tlenków i resztek starego spoiwa. W przypadku przewodów zdejmij izolację zwykle na 5–7 mm, a przy płytkach upewnij się, że pad nie jest zabrudzony.
- Ustaw i unieruchom element. W elektronice ruch w trakcie stygnięcia bardzo często kończy się słabą, matową spoiną.
- Rozgrzej jednocześnie pad i wyprowadzenie. Dla klasycznych stopów temperatura grotu zwykle mieści się w zakresie około 320–350°C, a dla bezołowiowych częściej 350–380°C.
- Podaj spoiwo na rozgrzany punkt, nie na sam grot. Cyna ma popłynąć na łączonych metalach, a nie utworzyć grudkę na końcówce narzędzia.
- Nie przeciągaj grzania. W typowych drobnych połączeniach 1–3 sekundy wystarcza, a jeśli musisz grzać dłużej, zwykle problem leży w za małym grocie, za niskiej temperaturze albo w zbyt dużej masie termicznej punktu.
- Pozwól spoinie ostygnąć naturalnie. Nie dmuchaj na nią i nie poruszaj przewodem, bo łatwo wtedy o tzw. zimny lut.
- Na końcu obejrzyj spoinę pod światło lub lupą. Dobra spoina jest gładka, zwarta i obejmuje oba elementy bez nadmiaru spoiwa.
Przy cienkich przewodach i małych padach działa prosta zasada: mniej grzania, więcej precyzji. Przy większych złączach, ekranach czy polach masy czasem trzeba podnieść temperaturę i użyć grotu o większej powierzchni, bo inaczej ciepło po prostu „ucieka”. Jeśli ten etap już opanujesz, różnica między poprawnym a słabym połączeniem będzie widoczna od razu. Następny problem, który zwykle pojawia się naturalnie, to błędy i ich objawy.
Najczęstsze błędy, które psują spoinę
W warsztacie najczęściej widzę te same potknięcia. Dobra wiadomość jest taka, że wszystkie da się szybko rozpoznać po wyglądzie połączenia albo po zachowaniu elementu podczas testu mechanicznego. Gorsza wiadomość jest taka, że większość z nich wynika z pośpiechu albo z grzania „na oko”, bez kontroli temperatury i czasu.
| Objaw | Co zwykle jest przyczyną | Jak to poprawić |
|---|---|---|
| Matowa, ziarnista powierzchnia | Ruch podczas stygnięcia lub zbyt mało ciepła | Unieruchom element i skróć czas manipulacji po odjęciu grotu |
| Kulka cyny zamiast równomiernej spoiny | Grzanie samego spoiwa, a nie punktu łączenia | Najpierw nagrzej metal, potem podaj spoiwo |
| Odspojony pad albo stopiona izolacja | Za wysoka temperatura lub zbyt długie grzanie | Użyj lepszego grotu, ustaw niższą temperaturę i pracuj krócej |
| Mostek między wyprowadzeniami | Za dużo spoiwa lub zbyt duży grot przy małych padach | Usuń nadmiar plecionką i zmniejsz ilość cyny |
| Połączenie „trzyma”, ale później pęka | Brak odciążenia mechanicznego przewodu | Zastosuj koszulkę termokurczliwą, opaskę lub punkt mocowania kabla |
Najbardziej zdradliwy jest zimny lut: z zewnątrz bywa niemal poprawny, a pod obciążeniem przerywa albo zwiększa rezystancję. W elektronice objawia się to losowymi restartami, zanikiem sygnału albo pracą „raz tak, raz nie”. Jeśli coś takiego widzisz, nie szukam winy w układzie scalonym jako pierwszym kroku, tylko właśnie w jakości spoiny. To prowadzi prosto do kolejnego pytania: czy każdą rzecz w ogóle warto łączyć w ten sam sposób.
Elektronika i instalacje elektryczne nie zawsze lubią tę samą technikę
Tu bardzo łatwo popełnić błąd, bo na pierwszy rzut oka wszystko wygląda podobnie: przewód, metal, spoiwo, gotowe. W praktyce płytka PCB, przewód sygnałowy i stała instalacja 230 V to trzy różne światy. Ja rozdzielam je od razu, bo od tego zależy trwałość połączenia i bezpieczeństwo całej konstrukcji.
| Zastosowanie | Co zwykle działa najlepiej | Dlaczego |
|---|---|---|
| Płytki PCB i drobna elektronika | Spoiwo, topnik i precyzyjny grot | Liczy się mały rozmiar połączenia, niski prąd i dokładność |
| Przewody sygnałowe | Spoiwo, koszulka termokurczliwa, złącza | Połączenie ma być czyste elektrycznie i odporne na lekkie drgania |
| Przewody zasilające | Tulejki kablowe, zaciski, konektory, zaciskanie | Mechaniczne odciążenie ma często większe znaczenie niż sama przewodność |
| Stała instalacja 230 V | Systemowe złącza i osprzęt dopuszczony do takiego zastosowania | Bezpieczeństwo, powtarzalność i zgodność z wymaganiami instalacyjnymi |
| Naprawa kabla USB, audio lub zasilacza niskonapięciowego | Spoiwo plus dobre odciążenie mechaniczne | To szybka i trwała metoda, o ile przewód nie będzie mocno pracował |
W stałych instalacjach elektrycznych nie traktuję cyny jako zamiennika poprawnie dobranego zacisku lub złącza. Przy połączeniach, które mają znosić naprężenia, wibracje albo długotrwałe obciążenie prądowe, lepiej wygrywa rozwiązanie mechaniczne z sensownym odciążeniem przewodu. To ważne rozróżnienie, bo w elektronice użytkowej dobra spoina jest świetna, ale w kablu zasilającym sama spoina bez podparcia bywa słabym pomysłem. Zostaje jeszcze jedna rzecz, która mocno wpływa na efekt końcowy: rodzaj samego spoiwa.
Kiedy wybrać stop bezołowiowy, a kiedy klasyczny
W nowych urządzeniach i profesjonalnej produkcji coraz częściej spotyka się spoiwa bezołowiowe, zwykle na bazie cyny z miedzią i srebrem. Ich zaletą jest zgodność z dzisiejszymi standardami produkcyjnymi i brak ołowiu, ale ceną jest wyższa temperatura topnienia i nieco mniejsza „wybaczalność” przy ręcznym montażu. Dla początkujących to ważne, bo różnica kilku stopni potrafi zmienić zachowanie spoiny bardziej, niż się wydaje.
| Cecha | Stop klasyczny z ołowiem | Stop bezołowiowy |
|---|---|---|
| Temperatura topnienia | Około 183°C | Zwykle około 217°C lub więcej, zależnie od składu |
| Łatwość pracy ręcznej | Wyższa, szczególnie dla początkujących | Niższa, wymaga lepszej kontroli temperatury |
| Wygląd spoiny | Często gładszy i bardziej „wybaczający” | Bardziej wrażliwy na parametry procesu |
| Zastosowanie | Serwis, prototypy, nauka, niektóre naprawy | Produkcja nowych urządzeń i projekty zgodne z aktualnymi wymaganiami środowiskowymi |
Jeśli uczysz się w domu albo naprawiasz kilka prostych rzeczy po godzinach, klasyczny stop bywa łatwiejszy w obyciu. Jeśli pracujesz pod konkretne wymagania produkcyjne albo chcesz ćwiczyć docelowo pod nowoczesne urządzenia, szybciej oswoisz się z wersją bezołowiową. Ważne jest jednak nie tylko to, co wybierzesz, ale też jak zabezpieczysz połączenie po wykonaniu. I właśnie tym kończę ten temat praktycznie.
Co robi największą różnicę, gdy połączenie ma działać latami
Najtrwalsze połączenia nie są dziełem przypadku. Zwykle wygrywa nie ten, kto użył najgorętszej lutownicy, tylko ten, kto zadbał o detale: czystą powierzchnię, właściwy grot, odciążenie mechaniczne i sensowną kontrolę po skończonej pracy. To właśnie te elementy decydują, czy naprawa będzie wyglądała dobrze także po miesiącach używania.
- Stosuję topnik tam, gdzie cyna nie chce naturalnie rozpłynąć się po metalu.
- Nie przeciągam grzania, bo pad i izolacja nie wybaczają długiego kontaktu z temperaturą.
- Zawsze sprawdzam mechanikę połączenia, nie tylko jego wygląd.
- Do przewodów dodaję odciążenie, bo sama spoina nie powinna nosić całego naprężenia.
- Po pracy czyszczę miejsce z resztek topnika, zwłaszcza gdy urządzenie ma pracować w wilgotnym otoczeniu.
Jeśli potraktujesz te zasady serio, większość napraw i projektów wyjdzie równo już przy pierwszej próbie. To właśnie ten zestaw nawyków robi największą różnicę między przypadkowym sklejeniem metalu a solidnym połączeniem, które naprawdę nadaje się do elektroniki i elektryki.
