W tym tekście rozkładam na czynniki pierwsze zjawisko, o którym mowa, czyli indukcję elektromagnetyczną: skąd bierze się napięcie w przewodniku, kiedy pojawia się prąd, a kiedy układ tylko się nagrzewa lub traci energię. Pokazuję też, jak to działa w transformatorach, generatorach, ładowaniu bezprzewodowym i innych urządzeniach z obszaru elektroniki oraz elektryki. Jeśli chcesz rozumieć nie tylko definicję, ale też praktyczne skutki i ograniczenia, jesteś we właściwym miejscu.
Najkrócej: zmienne pole magnetyczne potrafi wytworzyć napięcie i zasilać cały zestaw urządzeń
- Zmiana strumienia magnetycznego w obwodzie wywołuje siłę elektromotoryczną, czyli napięcie.
- Prąd pojawia się dopiero wtedy, gdy obwód jest zamknięty i ma realną drogę przepływu.
- W transformatorze zjawisko działa świetnie, ale wymaga prądu zmiennego, nie stałego.
- W praktyce duże znaczenie mają liczba zwojów, szybkość zmian pola, geometria cewki i materiał rdzenia.
- To samo zjawisko stoi za generatorami, ładowarkami indukcyjnymi, płytami kuchennymi i wieloma czujnikami.
- Najczęstszy błąd to mylenie napięcia indukowanego z natychmiastowym, zawsze dużym prądem.
Skąd bierze się napięcie w przewodniku
Najprostszy obraz jest taki: jeśli przez obwód przewodnika „przechodzi” zmienne pole magnetyczne, w tym obwodzie pojawia się napięcie. To napięcie nazywa się siłą elektromotoryczną, choć w praktyce nie jest żadną mechaniczną siłą, tylko różnicą potencjałów zdolną popchnąć ładunki.
Ja zwykle tłumaczę to tak: nie samo pole magnetyczne jest tu ważne, ale jego zmiana. Stały magnes trzymany nieruchomo obok cewki nie da efektu, jeśli nic się nie zmienia. Dopiero ruch magnesu, ruch cewki albo zmiana prądu w sąsiednim uzwojeniu uruchamia zjawisko.
W zapisie szkolnym pojawia się zależność U = -dΦ/dt, gdzie Φ to strumień magnetyczny. Minus nie jest ozdobą wzoru. Oznacza, że układ przeciwdziała zmianie, która go wywołała. To właśnie prowadzi nas do reguły Lenza, bez której łatwo pomylić kierunek prądu z jego źródłem.
W praktyce oznacza to jedno: jeśli chcesz uzyskać efekt, musisz zmieniać liczbę linii pola magnetycznego przecinających obwód. Kiedy to już jasne, łatwiej zrozumieć, dlaczego kierunek prądu nigdy nie jest przypadkowy.
Prawo Faradaya i reguła Lenza bez akademickiego żargonu
Prawo Faradaya mówi, że zmiana strumienia magnetycznego wywołuje napięcie indukowane. Reguła Lenza dopowiada, że kierunek tego napięcia i prądu jest taki, by przeciwdziałać zmianie, która je powstała. Dla początkujących to brzmi abstrakcyjnie, więc upraszczam to do jednego zdania: układ „broni się” przed nagłą zmianą.
To dlatego cewka nie zachowuje się jak idealny przewód. Gdy próbujesz gwałtownie zwiększyć lub zmniejszyć prąd, pojawia się opór wynikający właśnie z samoindukcji. W praktyce elektronicy spotykają to przy przekaźnikach, silnikach, zasilaczach impulsowych i każdej instalacji, w której prąd nie płynie spokojnie, tylko skacze.
- Ruch magnesu względem cewki zmienia strumień i wywołuje napięcie.
- Zmiana prądu w jednej cewce może indukować napięcie w drugiej.
- Szybsza zmiana pola zwykle daje silniejszy efekt niż powolna.
- Więcej zwojów oznacza większą szansę na zauważalne napięcie.
Warto zapamiętać też praktyczny szczegół: reguła Lenza nie „hamuje” złośliwie działania układu, tylko porządkuje przepływ energii. Bez niej wiele urządzeń byłoby niestabilnych albo po prostu niebezpiecznych. To prowadzi nas prosto do miejsc, w których to zjawisko pracuje na co dzień.
Gdzie spotkasz to zjawisko w elektronice i elektryce
Najbardziej praktyczna odpowiedź brzmi: wszędzie tam, gdzie energia ma zostać przeniesiona bez bezpośredniego styku albo gdy trzeba zamienić jedno napięcie na drugie. W nowoczesnej elektronice i elektryce to nie jest ciekawostka z podręcznika, tylko fundament działania całych klas urządzeń.
| Urządzenie | Co się dzieje w środku | Dlaczego to ważne |
|---|---|---|
| Transformator | Zmienne pole w uzwojeniu pierwotnym indukuje napięcie w uzwojeniu wtórnym. | Umożliwia podnoszenie i obniżanie napięcia oraz separację galwaniczną. |
| Generator / prądnica | Ruch cewki lub magnesu przecina linie pola i wytwarza napięcie. | To podstawowy sposób produkcji energii elektrycznej w elektrowniach i alternatorach. |
| Ładowanie bezprzewodowe | Dwie cewki przekazują energię przez zmienne pole magnetyczne. | Ładujesz urządzenie bez wtyczki, ale kosztem większej wrażliwości na ustawienie cewek. |
| Płyta indukcyjna | Pole wytwarza prądy wirowe w dnie naczynia, a energia zamienia się w ciepło. | Grzeje się garnek, nie sama powierzchnia, więc reakcja jest szybka i precyzyjna. |
| Czujnik indukcyjny | Metalowy obiekt zmienia pole i wpływa na sygnał układu pomiarowego. | To wygodny sposób wykrywania obecności elementu bez dotyku. |
| Silnik indukcyjny | Wirujące pole magnetyczne indukuje prądy w wirniku. | Rozwiązanie cenione za trwałość, prostą budowę i dobrą pracę przemysłową. |
W polskich warunkach szczególnie dobrze widać to na transformatorach sieciowych, bo domowa instalacja opiera się na prądzie przemiennym 230 V / 50 Hz. To nie przypadek: właśnie taki przebieg pozwala przekazywać energię między uzwojeniami. Przy prądzie stałym efekt w uzwojeniu wtórnym pojawia się tylko chwilowo, przy załączaniu lub wyłączaniu, a potem praktycznie zanika.
Jeśli ktoś pyta, po co w ogóle ta cała teoria, odpowiedź jest bardzo prosta: bez tego zjawiska nie byłoby wygodnego przesyłu energii, nowoczesnego ładowania ani większości urządzeń, które dziś uważamy za oczywiste. A różnicę między poszczególnymi odmianami najlepiej widać przy cewkach.
Samoindukcja i indukcja wzajemna nie są tym samym
Te dwa pojęcia często się miesza, a szkoda, bo rozwiązują zupełnie inne problemy. W jednym przypadku cewka wpływa sama na siebie, w drugim jedna cewka wpływa na drugą.
| Zjawisko | Na czym polega | Typowy przykład |
|---|---|---|
| Samoindukcja | Zmiana prądu w cewce wywołuje napięcie w tej samej cewce. | Cewka przekaźnika, silnik, obwód z nagłą zmianą obciążenia. |
| Indukcja wzajemna | Zmiana prądu w jednej cewce wywołuje napięcie w drugiej cewce. | Transformator, ładowarka bezprzewodowa, sprzężone układy filtrujące. |
Samoindukcja bywa wygodna, ale potrafi też przeszkadzać. W momencie wyłączania cewki napięcie może skoczyć bardzo wysoko, co w praktyce uszkadza tranzystory, styki albo układy sterujące. Dlatego w elektronice stosuje się diody gaszące, snubbery i inne elementy tłumiące przepięcia.

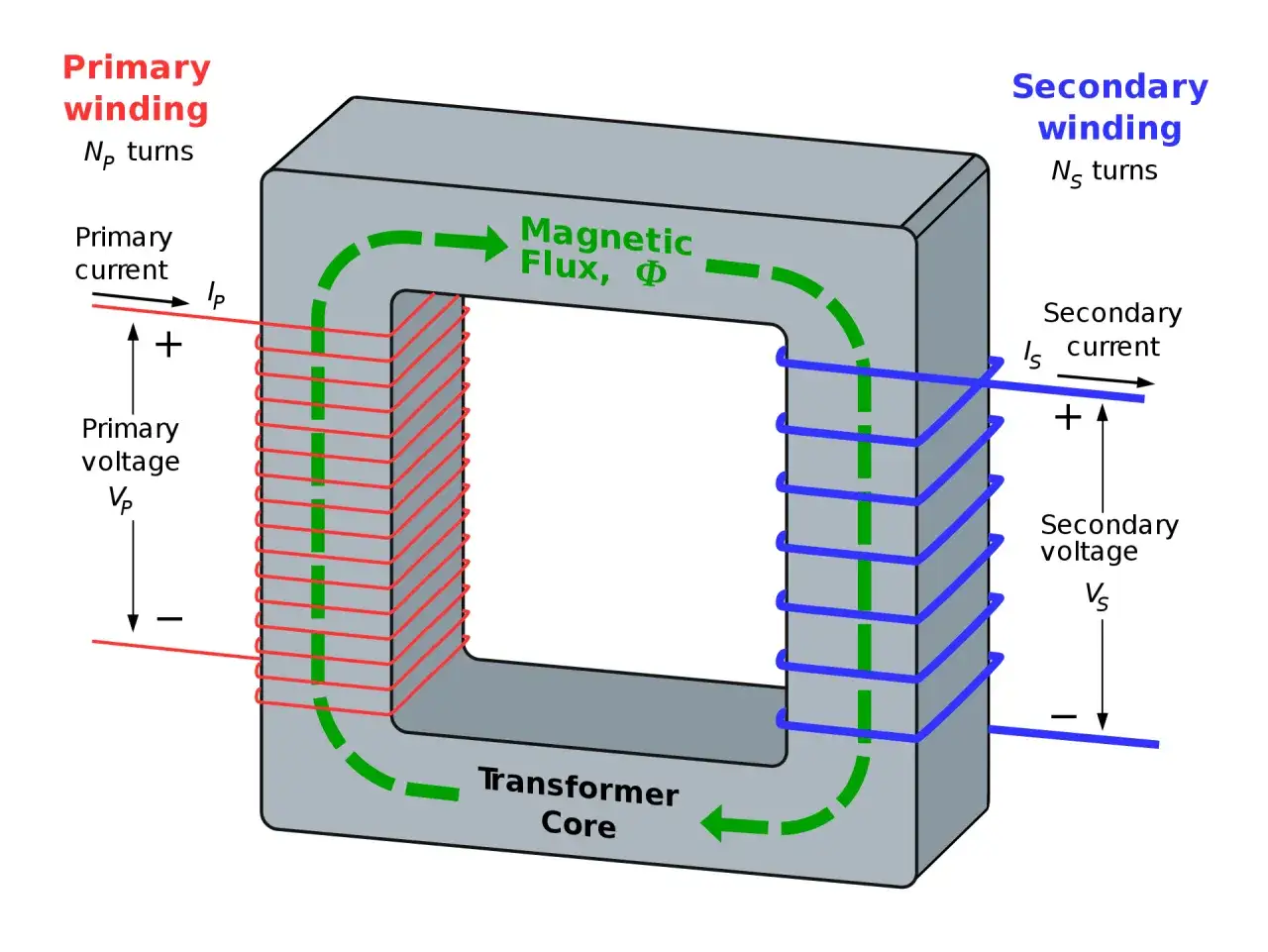

Indukcja wzajemna jest z kolei sercem transformatora. Dwa uzwojenia oddziałują na siebie przez wspólny strumień magnetyczny, a energia przechodzi z jednego obwodu do drugiego bez fizycznego połączenia elektrycznego. To właśnie dlatego transformatory są tak ważne w zasilaniu, audio i automatyce.
Po rozróżnieniu tych dwóch odmian łatwiej zrozumieć, od czego naprawdę zależy skala efektu i czemu nie każde rozwiązanie działa równie dobrze.
Co wzmacnia efekt i gdzie najłatwiej popełnić błąd
Siła zjawiska nie zależy od jednego magicznego parametru. Liczy się kombinacja kilku rzeczy, a ja najczęściej patrzę na nie w takiej kolejności:
- Szybkość zmian pola - im szybciej zmienia się strumień, tym większe napięcie może się pojawić.
- Liczba zwojów - więcej zwojów zwykle oznacza większą indukowaną siłę elektromotoryczną.
- Powierzchnia cewki - większa powierzchnia „zbiera” więcej strumienia.
- Orientacja względem pola - cewka ustawiona niekorzystnie może działać słabiej mimo dobrych pozostałych parametrów.
- Materiał rdzenia - ferromagnetyk może skupić pole i poprawić sprzężenie, ale wprowadza też straty.
- Częstotliwość pracy - w układach wysokoczęstotliwościowych rosną znaczenie strat i problemów z nagrzewaniem.
Najczęstszy błąd? Założenie, że „mocniejszy magnes załatwi sprawę”. Nie zawsze. Jeśli układ jest źle ustawiony, ma za mało zwojów albo zmiana pola jest zbyt wolna, efekt będzie skromny. Drugi klasyczny błąd to ignorowanie strat: część energii zamienia się w ciepło przez opór przewodnika, prądy wirowe i histerezę materiału rdzenia.
Tu szczególnie ważna jest praktyka projektowa. Rdzenie transformatorów robi się często z cienkich blach albo ferrytu właśnie po to, żeby ograniczyć prądy wirowe. To nie jest detal techniczny, tylko różnica między układem sprawnym a takim, który bez sensu grzeje się pod obciążeniem.
Do tego dochodzi jeszcze jedno ograniczenie, o którym wiele osób zapomina: zjawisko wymaga zmienności. Stałe pole magnetyczne samo w sobie nie wystarczy. Jeśli nie ma ruchu, modulacji albo zmiany prądu, nie ma też oczekiwanego efektu. A to prowadzi do najbardziej użytecznej części całego tematu - do tego, jak podejść do niego rozsądnie w praktyce.
Jak wykorzystać to zjawisko bez rozczarowań
Jeśli projektujesz prosty układ, wybierasz zasilacz albo analizujesz działanie urządzenia, trzymam się kilku zasad, które naprawdę oszczędzają czas:
- Jeśli potrzebujesz przeniesienia energii bez kontaktu, szukaj sprzężenia między cewkami i pilnuj ich ustawienia.
- Jeśli budujesz układ z przekaźnikiem lub silnikiem, zawsze zakładaj możliwość przepięcia przy wyłączaniu.
- Jeśli chcesz podnieść lub obniżyć napięcie, stosuj transformator, ale pamiętaj o prądzie przemiennym.
- Jeśli zależy ci na małych stratach, zwracaj uwagę na materiał rdzenia i geometrię uzwojeń.
- Jeśli urządzenie grzeje się mocniej, niż powinno, sprawdź, czy nie pojawiły się niepotrzebne prądy wirowe albo zbyt duży opór przewodów.
W sprzęcie konsumenckim to samo zjawisko ma bardzo różne oblicza. W ładowarce bezprzewodowej liczy się wygoda, ale kosztem większej wrażliwości na ułożenie telefonu. W płycie indukcyjnej najważniejsza jest szybkość i precyzja grzania. W transformatorze liczy się sprawność i bezpieczeństwo izolacji. W generatorze najważniejsze jest stabilne wytwarzanie napięcia przy rozsądnych stratach mechanicznych i elektrycznych.
Jeśli miałbym sprowadzić cały temat do jednej praktycznej myśli, powiedziałbym tak: to zjawisko jest potężne nie dlatego, że brzmi efektownie, tylko dlatego, że pozwala kontrolować energię bardzo precyzyjnie. Gdy rozumiesz, co zmienia strumień magnetyczny, łatwiej czytać schematy, rozumieć działanie urządzeń i szybciej wyłapywać błędy w układach z cewkami, transformatorami czy silnikami.
