Dioda jest jednym z tych elementów, bez których trudno wyobrazić sobie prosty zasilacz, ochronę układu czy zwykłą lampkę LED. W praktyce to niewielki półprzewodnik, który pomaga kierować prądem, stabilizować napięcie i zabezpieczać wrażliwe podzespoły. Poniżej wyjaśniam, jak działa, jakie ma odmiany, jak dobrać ją do konkretnego obwodu i na co uważać przy montażu.
Najważniejsze rzeczy, które warto zapamiętać
- To element półprzewodnikowy, który przewodzi głównie w jednym kierunku i silnie ogranicza przepływ w drugim.
- W kierunku przewodzenia pojawia się spadek napięcia, który zależy od typu elementu i warunków pracy.
- Najczęściej spotykane odmiany to prostownicze, Schottky, LED, stabilizacyjne i zabezpieczające przed przepięciami.
- Przy doborze liczą się przede wszystkim prąd, napięcie wsteczne, moc strat, temperatura i sposób chłodzenia.
- W LED prawie zawsze potrzebny jest rezystor lub driver prądowy, inaczej łatwo je uszkodzić.
Jak działa element jednokierunkowy i skąd bierze się ten efekt
W środku znajduje się złącze p-n, czyli połączenie dwóch obszarów półprzewodnika o różnych właściwościach elektrycznych. Gdy anoda ma wyższy potencjał niż katoda, bariera dla nośników ładunku maleje i prąd może płynąć. Gdy polaryzacja jest odwrotna, warstwa zubożona rozszerza się i przepływ zostaje mocno ograniczony.
To nie jest idealna blokada. W praktyce w kierunku zaporowym płynie niewielki prąd upływu, a przy zbyt dużym napięciu może dojść do przebicia. W zwykłych układach zasilania taki stan jest niepożądany, ale w stabilizacji napięcia i ochronie wejść potrafi być celowo wykorzystany.
W typowym wykonaniu krzemowym spadek napięcia w kierunku przewodzenia wynosi zwykle około 0,6-0,8 V, choć dokładna wartość zależy od prądu, temperatury i konstrukcji. Właśnie dlatego w obwodach elektronicznych nie traktuję tego elementu jak prostego przewodu z przełącznikiem, tylko jak komponent o dość wyraźnych warunkach pracy. To prowadzi wprost do pytania, jakie odmiany spotyka się najczęściej.
Najczęściej spotykane odmiany i ich praktyczne zastosowania
W elektronice jedna konstrukcja rzadko wystarcza do wszystkiego. Inny element wybiera się do prostowania zasilania, inny do sygnalizacji świetlnej, a jeszcze inny do ochrony przed przepięciami. Poniższa tabela porządkuje najważniejsze różnice.
| Odmiana | Do czego służy | Mocna strona | Ograniczenie | Gdzie spotkasz ją najczęściej |
|---|---|---|---|---|

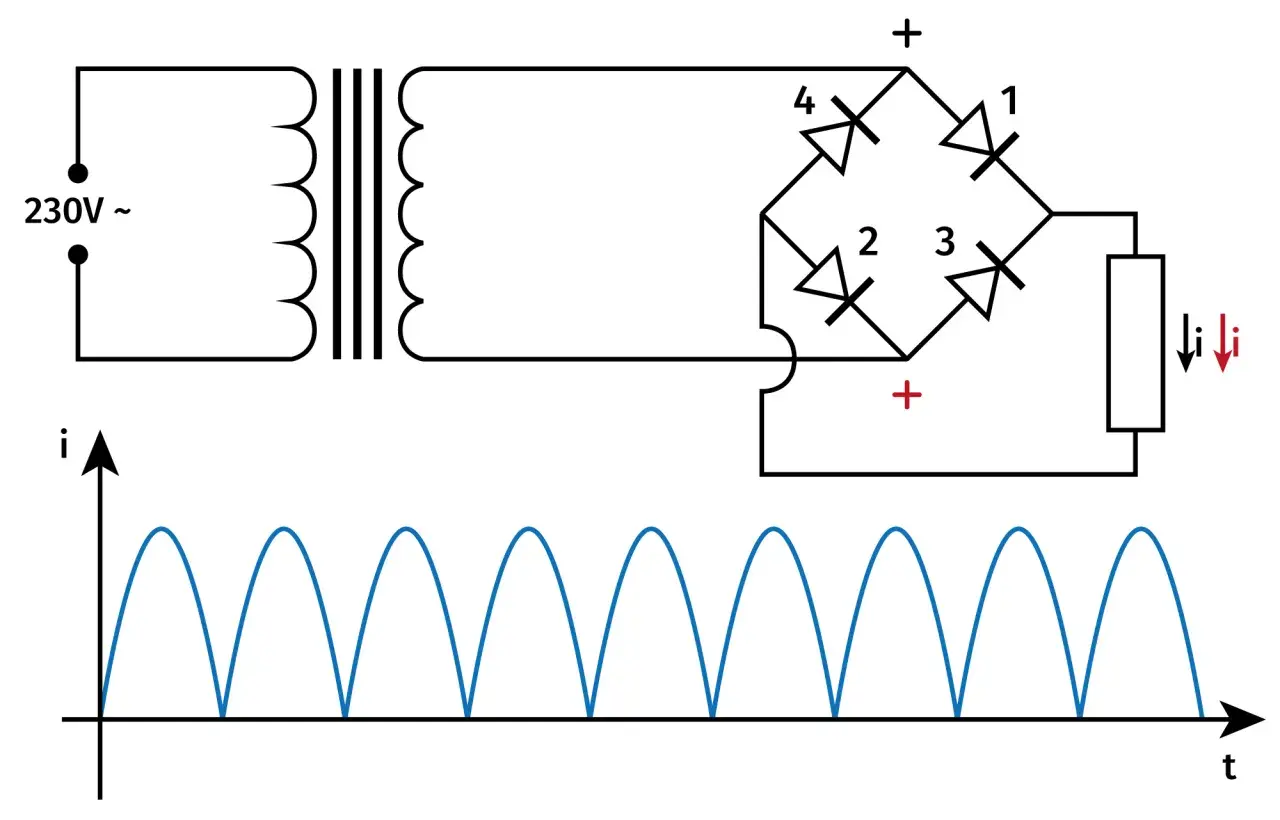

| Prostownicza | Zamienia napięcie przemienne na stałe | Tania, prosta, dobrze znosi większy prąd | Ma większy spadek napięcia i zwykle jest wolniejsza | Zasilacze, mostki prostownicze, ładowarki |
| Schottky | Prostowanie w układach niskonapięciowych i szybkich | Bardzo mały spadek napięcia, zwykle około 0,2-0,4 V | Wyższy prąd wsteczny i niższa dopuszczalna odporność na napięcie | Przetwornice impulsowe, układy bateryjne, zabezpieczenie zasilania |
| LED | Emituje światło przy przepływie prądu | Wysoka sprawność i szeroki wybór kolorów | Wymaga ograniczenia prądu i jest wrażliwa na odwrotne podłączenie | Oświetlenie, wskaźniki, podświetlenia, panele sterujące |
| Stabilizacyjna | Utrzymuje w przybliżeniu stałe napięcie odniesienia | Przydatna w prostych stabilizatorach i referencjach | Nie zastępuje pełnego stabilizatora przy dużych zmianach obciążenia | Układy odniesienia, proste zasilacze, ograniczniki napięcia |
| TVS | Tłumi krótkie przepięcia | Reaguje bardzo szybko i chroni wrażliwe wejścia | Nie służy do regulacji napięcia | Porty USB, elektronika samochodowa, linie sygnałowe |
Jeśli mam wskazać najczęstszy błąd początkujących, to jest nim traktowanie wszystkich tych elementów jak zamienników. Prostownicza nie zachowuje się jak stabilizacyjna, a TVS nie nadaje się do zwykłej regulacji. W praktyce o wyborze decyduje nie sama nazwa, tylko to, czy układ ma prostować, świecić, ograniczać napięcie czy tłumić szpilki.
Ta różnica jest ważniejsza, niż wygląda na pierwszy rzut oka, bo od niej zależy zarówno trwałość układu, jak i jego sprawność. To dobry moment, żeby przejść od teorii do doboru konkretnego elementu.
Jak dobrać właściwy model do napięcia, prądu i temperatury
W notach katalogowych patrzę najpierw na trzy rzeczy: maksymalne napięcie wsteczne, dopuszczalny prąd oraz moc strat. Dopiero potem sprawdzam szybkość przełączania, obudowę i warunki termiczne. W małych układach ten porządek pracy oszczędza mnóstwo czasu, bo od razu eliminuje modele, które nie wytrzymają realnych warunków.
| Parametr | Co oznacza w praktyce | Na co zwracam uwagę |
|---|---|---|
| Maksymalne napięcie wsteczne | Jakie napięcie element może znieść w zaporze | Wybieram zapas co najmniej 20-30% ponad rzeczywiste warunki pracy |
| Prąd ciągły i szczytowy | Ile prądu może płynąć bez przegrzania | Patrzę osobno na pracę stałą i krótkie impulsy |
| Moc strat | Ile energii zamienia się w ciepło | Mała obudowa szybko osiąga granicę cieplną |
| Czas odzyskiwania | Jak szybko element wraca do stanu blokowania | Istotny w przetwornicach i szybkich układach impulsowych |
| Obudowa i termika | Jak łatwo odprowadzić ciepło | W projektach mocy sama specyfikacja elektryczna nie wystarczy |
W praktyce dobór wygląda tak: jeśli układ pracuje z niskim napięciem i zależy mi na małym spadku, wybieram element typu Schottky. Jeśli potrzebuję stabilizacji odniesienia albo ograniczenia napięcia, patrzę na wersję stabilizacyjną. Jeśli celem jest ochrona wejścia, zwykle wygrywa TVS, bo reaguje szybciej niż klasyczne rozwiązania ochronne.
Ja zwykle zaczynam od najgorszego scenariusza: co stanie się przy maksymalnym napięciu, największym obciążeniu i najwyższej temperaturze otoczenia. Jeśli model przechodzi ten test na papierze, dopiero wtedy warto w ogóle myśleć o montażu. Z tego miejsca łatwo przejść do samego podłączenia, bo poprawny dobór i poprawny montaż są ze sobą ściśle powiązane.
Jak podłączyć go poprawnie i policzyć rezystor
Najprostszym przypadkiem jest wskaźnik LED z rezystorem szeregowym. Liczę go według wzoru: R = (U_zasilania - U_f) / I, gdzie U_f to spadek napięcia w kierunku przewodzenia, a I to oczekiwany prąd.
Przykład jest bardzo prosty. Dla zasilania 5 V, czerwonej LED o spadku około 2,0 V i prądzie 10 mA wychodzi (5 - 2) / 0,01 = 300 Ω. W praktyce wybieram najbliższy wyższy standardowy rezystor, czyli 330 Ω, żeby nie cisnąć elementu na granicy możliwości.
Warto też pamiętać, że nie każdy wskaźnik świetlny pracuje tak samo. Czerwona wersja zwykle ma niższy spadek napięcia niż niebieska albo biała, dlatego przy zmianie koloru sam rezystor często trzeba przeliczyć od nowa. Przy prądach rzędu 5-20 mA to nadal proste, ale w LED mocy sytuacja robi się już bardziej wymagająca.
Przeczytaj również: Ładowanie auta elektrycznego - AC, DC, jak oszczędzać czas i pieniądze
Kiedy sam rezystor nie wystarczy
Rezystor wystarcza przy prostych wskaźnikach, ale nie przy każdym źródle światła półprzewodnikowego. Przy diodach dużej mocy stosuje się zwykle sterownik prądowy, bo sam rezystor nie utrzyma stabilnego prądu, gdy zmieni się temperatura albo napięcie zasilania. To ważne, bo przy wyższej mocy niewielka zmiana warunków szybko zamienia się w przegrzanie.
Podobnie jest w prostych zabezpieczeniach i stabilizacji. Zbyt mały rezystor ograniczający prąd może zniszczyć element pracujący w przebiciu, a zbyt duży sprawi, że układ nie osiągnie zakładanej funkcji. W elektronice prawie nigdy nie chodzi o sam fakt, że coś „zadziała”, tylko o to, czy zadziała stabilnie i powtarzalnie.
Jeżeli chcesz szybko sprawdzić poprawność połączenia, użyj multimetru w trybie testu złącza. W kierunku przewodzenia zobaczysz typowy spadek napięcia, a w kierunku zaporowym odczyt powinien wyraźnie spaść albo zniknąć. To najprostszy sposób, żeby jeszcze przed uruchomieniem wychwycić odwróconą polaryzację lub uszkodzony element.
Skoro wiadomo już, jak liczyć i podłączać układ, pozostaje ostatnia rzecz, która w praktyce potrafi zepsuć cały projekt: drobne błędy montażowe i zbyt optymistyczne założenia.
Najczęstsze błędy przy montażu i diagnozowaniu usterek
W tej kategorii problemów schemat zwykle jest prosty: układ wydaje się poprawny, ale w praktyce nie świeci, grzeje się albo w ogóle nie przewodzi. Najczęściej winna jest jedna z poniższych rzeczy.
- Odwrotne wlutowanie anody i katody - na obudowie katodę zwykle oznacza pasek, a na schemacie znak rozpoznawczy trzeba sprawdzić przed lutowaniem.
- Brak rezystora przy LED - to najszybsza droga do uszkodzenia, zwłaszcza przy zasilaniu 5 V, 12 V lub wyższym.
- Zbyt mały zapas napięcia wstecznego - element działa przez chwilę, a potem pada przy przepięciu albo skoku zasilania.
- Ignorowanie temperatury - parametry elektryczne zmieniają się z nagrzewaniem, więc układ, który działa na biurku, może zawieść w zamkniętej obudowie.
- Użycie zbyt wolnego typu w przetwornicy - w układach impulsowych zwykłe rozwiązanie prostujące może generować straty i zakłócenia.
- Traktowanie wersji stabilizacyjnej jak uniwersalnego regulatora - przy większym obciążeniu potrzebuje ona wsparcia, a nie tylko „podpięcia i zapomnienia”.
Przy diagnozie zaczynam od dwóch rzeczy: biegunowości i pomiaru w trybie testu złącza. Jeśli wartości są nielogiczne, sprawdzam, czy element nie jest wlutowany w odwrotną stronę albo czy nie ma zwarcia w sąsiedztwie. W układach z dużą liczbą połączeń to często oszczędza więcej czasu niż wymiana części na ślepo.
Drugi częsty błąd to zbyt szybkie zakładanie, że winny jest sam komponent. W praktyce wiele usterek wynika z tego, że obciążenie pobiera większy prąd niż planowano, radiator jest za mały albo napięcie wejściowe rośnie bardziej, niż sugerował zasilacz na papierze. Tego typu szczegóły prowadzą już do ostatniej sekcji, czyli krótkiej listy kontroli przed uruchomieniem.
Co sprawdzam przed pierwszym uruchomieniem układu
Przed zasileniem obwodu robię szybki przegląd pięciu punktów: kierunku montażu, dopuszczalnego napięcia wstecznego, prądu roboczego, strat cieplnych i sposobu odprowadzania ciepła. To banalne, ale właśnie te rzeczy najczęściej decydują o tym, czy układ ruszy od razu, czy skończy się poprawkami i szukaniem przyczyny w kilku miejscach naraz.
- Sprawdzam, czy katoda jest oznaczona zgodnie ze schematem i płytką.
- Porównuję warunki pracy z danymi z noty katalogowej, a nie z opisem sklepowym.
- Licząc zapas, nie opieram się na granicznych wartościach, tylko zostawiam margines.
- Jeśli układ ma pracować dłużej niż kilka minut, kontroluję temperaturę po starcie.
- Przy elementach ochronnych upewniam się, że nie zastępują one bezpiecznika ani ogranicznika prądu.
Dobrze dobrana dioda oszczędza czas, energię i późniejsze poprawki, ale tylko wtedy, gdy patrzy się na nią nie jak na „mały element z dwoma nogami”, lecz jak na część układu z jasno określonym zadaniem. Jeśli zapamiętasz jedną rzecz, niech będzie nią to, że w elektronice najwięcej daje połączenie poprawnej polaryzacji, sensownego zapasu parametrów i kontroli temperatury.
