W instalacjach i sprzęcie elektronicznym to właśnie transformator decyduje, czy energia trafi dalej w odpowiedniej postaci, z bezpiecznym napięciem i bez zbędnych strat. Dobrze dobrany model porządkuje zasilanie, a źle dobrany szybko zdradza się grzaniem, buczeniem albo spadkiem napięcia pod obciążeniem. W tym tekście rozkładam temat na czynniki pierwsze: jak działa, jakie ma odmiany, jak czytać parametry i gdzie najłatwiej popełnić kosztowny błąd.
Najważniejsze rzeczy, które warto zapamiętać przed wyborem zasilania
- Urządzenie działa dzięki zmiennemu polu magnetycznemu, więc klasyczne wersje potrzebują prądu przemiennego.
- Stosunek napięć zależy od liczby zwojów, a nie od „magii” samego rdzenia.
- Najczęściej spotykane warianty to obniżające, podwyższające, separacyjne, autotransformatory, toroidalne i ferrytowe.
- Przy doborze liczą się przede wszystkim napięcie, moc w VA, częstotliwość, chłodzenie i zapas bezpieczeństwa.
- Duże transformatory dystrybucyjne są bardzo sprawne, ale straty jałowe nadal mają znaczenie, bo pracują bez przerwy.
Jak działa układ z uzwojeniami

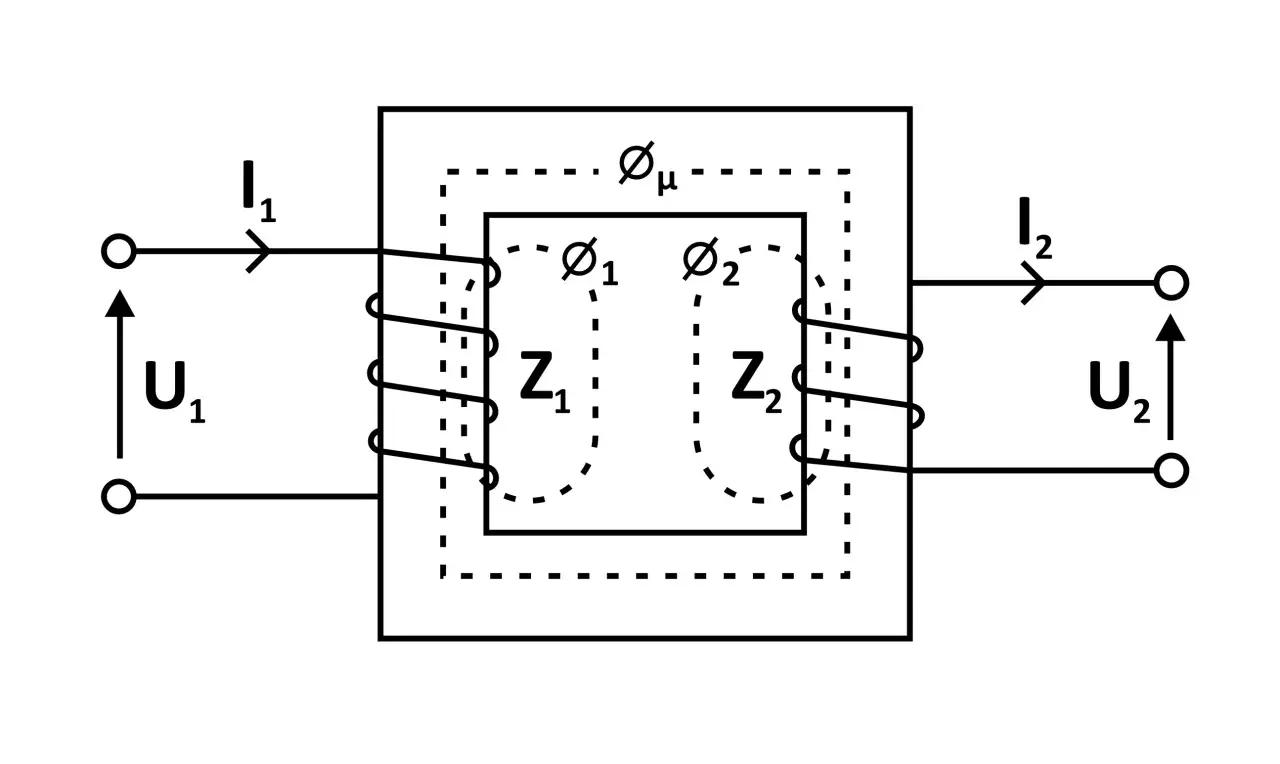

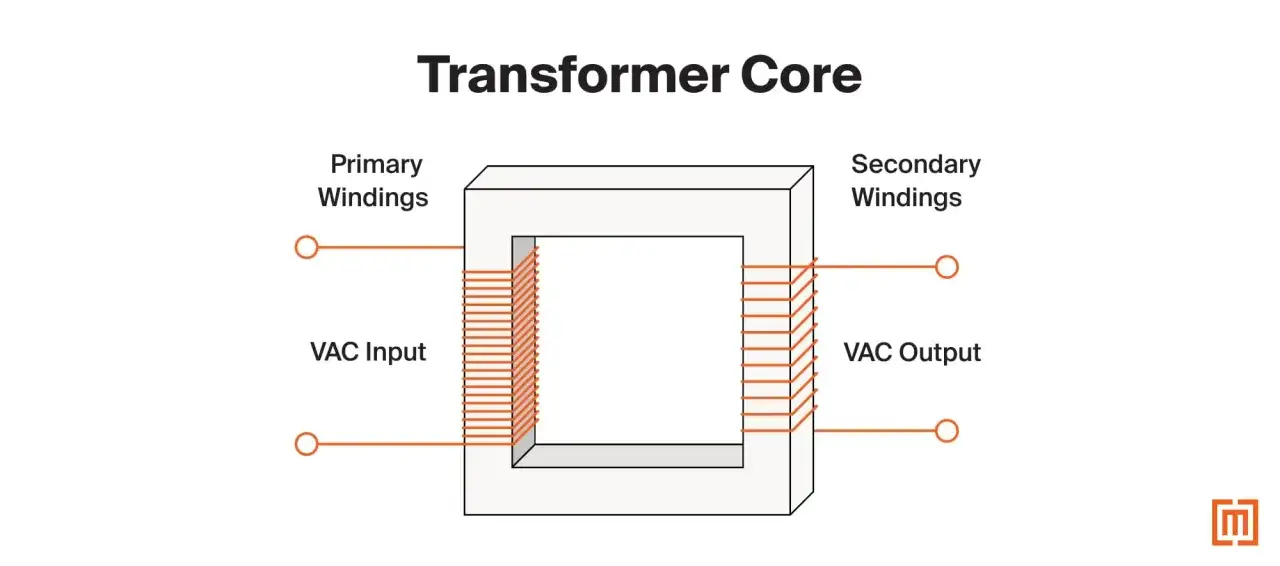

W najprostszym ujęciu mamy dwa uzwojenia na wspólnym rdzeniu: pierwotne i wtórne. Gdy przez pierwsze płynie prąd przemienny, w rdzeniu powstaje zmienny strumień magnetyczny, a ten indukuje napięcie po drugiej stronie. Właśnie dlatego energia przechodzi między obwodami bez bezpośredniego połączenia elektrycznego.
Najważniejsza zależność jest prosta: stosunek napięć jest w przybliżeniu równy stosunkowi liczby zwojów. Jeśli uzwojenie wtórne ma dwa razy więcej zwojów niż pierwotne, napięcie będzie mniej więcej dwa razy wyższe. Jeśli ma ich mniej, napięcie spada, a prąd rośnie. To dlatego ten sam mechanizm może zarówno obniżać, jak i podwyższać napięcie.
Przeczytaj również: Dioda Zenera - czy używasz jej poprawnie?
Dlaczego prąd stały nie wystarczy
Gładki prąd stały nie wytwarza zmiennego strumienia, więc klasyczna konstrukcja przestaje pracować tak, jak powinna. Rdzeń może się namagnesować, ale nie ma ciągłej indukcji, więc zamiast użytecznej pracy pojawia się głównie grzanie. Wyjątkiem są układy impulsowe, gdzie szybkie przełączanie tranzystorami tworzy przebieg, który dla małego rdzenia zachowuje się jak „szybkie AC”.
W praktyce to rozróżnienie od razu prowadzi do kolejnego pytania: jakie odmiany spotkasz w realnych urządzeniach i czym one się od siebie różnią.
Rodzaje, które spotkasz najczęściej
W codziennej elektronice i elektryce nie chodzi tylko o jedną konstrukcję. Różne wersje są projektowane pod inne napięcia, inne częstotliwości i inne zadania. Najwygodniej spojrzeć na nie przez pryzmat funkcji i budowy, bo te dwie rzeczy nie zawsze znaczą to samo.
| Typ | Gdzie się sprawdza | Mocna strona | Ograniczenie |
|---|---|---|---|
| Obniżający | Zasilanie urządzeń z 230 V na 12 V, 24 V lub inne niższe napięcia | Prosty sposób na bezpieczniejsze napięcie po stronie wtórnej | Trzeba dobrze dobrać moc i chłodzenie |
| Podwyższający | Energetyka, testy laboratoryjne, specjalne układy zasilania | Pozwala przesyłać energię przy niższym prądzie po stronie pierwotnej | Wymaga solidnej izolacji i kontroli strat |
| Separacyjny | Serwis, laboratoria, audio, miejscowe podnoszenie bezpieczeństwa | Daje separację galwaniczną, czyli brak bezpośredniego połączenia elektrycznego | Zwykle nie zmienia napięcia, więc nie rozwiązuje każdego problemu |
| Autotransformator | Regulacja napięcia, rozruch, niektóre zastosowania warsztatowe | Jest mniejszy i bardziej ekonomiczny | Nie zapewnia pełnej izolacji między stronami |
| Toroidalny | Audio, kompaktowe zasilanie, urządzenia o niskim poziomie zakłóceń | Cichy, małe pole rozproszenia, dobra gęstość mocy | Trudniejszy montaż i większy prąd rozruchowy |
| Ferrytowy | Zasilacze impulsowe, ładowarki, elektronika użytkowa | Pracuje przy wysokiej częstotliwości, więc może być mały i lekki | Nie nadaje się do bezpośredniej pracy z klasyczną siecią 50 Hz |
| Prądowy lub napięciowy | Pomiar, automatyka, liczniki, zabezpieczenia | Ułatwia bezpieczny pomiar dużych wartości | Wymaga poprawnego obciążenia wtórnego i właściwego podłączenia |
To rozróżnienie jest ważne, bo konstrukcja i funkcja nie zawsze idą w parze. Toroidalny może być zarówno obniżający, jak i separacyjny, a ferrytowy mówi przede wszystkim o częstotliwości pracy, nie o samej roli w układzie. Dzięki temu łatwiej uniknąć błędu już na etapie wyboru.
Skoro już widać, jak różne potrafią być te rozwiązania, przechodzę do praktyki: gdzie naprawdę mają sens i dlaczego w nowoczesnej elektronice nadal są potrzebne.
Gdzie ten układ pracuje w praktyce
Najbardziej oczywiste zastosowanie to energetyka. W sieci przesyłowej napięcie podnosi się po to, żeby przy tej samej mocy płynął mniejszy prąd, a więc żeby ograniczyć straty na przewodach. Potem wszystko jest stopniowo obniżane aż do poziomu użytecznego dla odbiorcy końcowego. W dużych jednostkach dystrybucyjnych sprawność jest bardzo wysoka, często przekracza 98%, ale ponieważ pracują bez przerwy, nawet niewielkie straty mają realne znaczenie.
W elektronice użytkowej sytuacja wygląda trochę inaczej. W starszych urządzeniach duży, ciężki element sieciowy był normą, natomiast dziś wiele sprzętów korzysta z zasilaczy impulsowych. Tam rolę magnetycznego transferu energii przejmuje ferrytowy rdzeń pracujący przy wyższej częstotliwości, dzięki czemu cały układ może być mniejszy i lżejszy. To właśnie dlatego ładowarka do laptopa waży dziś mniej niż dawny zasilacz o podobnej mocy.
Przydatne są też rozwiązania separacyjne. W warsztatach i laboratoriach chodzi nie tylko o zmianę napięcia, ale też o odseparowanie obwodu od sieci, co ułatwia pomiary i zmniejsza ryzyko przy pracach serwisowych. W automatyce i aparaturze pomiarowej dochodzą jeszcze przekładniki, które pozwalają bezpiecznie obserwować duże prądy lub napięcia bez wprowadzania ich wprost do przyrządu.
W praktyce to prowadzi do bardzo konkretnego pytania: jak dobrać właściwy model, żeby nie kupić czegoś zbyt słabego, zbyt głośnego albo zwyczajnie niepasującego do zadania.
Jak dobrać właściwy model do instalacji albo urządzenia
Gdy dobieram taki element, zaczynam od trzech rzeczy: napięcia wejściowego, napięcia wyjściowego i rodzaju obciążenia. Dopiero później patrzę na moc, gabaryt i poziom hałasu. To podejście oszczędza najwięcej błędów, bo większość problemów bierze się nie z samej konstrukcji, tylko z niedopasowania do realnego odbiornika.
- Sprawdź, czy potrzebujesz AC, czy DC - jeśli urządzenie wymaga napięcia stałego, sam układ z uzwojeniami nie wystarczy. Potrzebny będzie jeszcze prostownik i często stabilizacja.
- Policz moc z zapasem - dla pracy ciągłej zwykle sensowny jest margines 20-30%, a przy słabszej wentylacji lub trudniejszych warunkach nawet więcej.
- Uwzględnij częstotliwość sieci - w Polsce standardem jest 230 V / 50 Hz dla jednofazowych odbiorników i 400 V / 50 Hz dla trójfazowych.
- Nie myl watów z VA - przy obciążeniach indukcyjnych i nieliniowych moc pozorna ma większe znaczenie niż prosty odczyt mocy czynnej.
- Sprawdź potrzebę separacji - jeśli bezpieczeństwo i odcięcie galwaniczne są kluczowe, autotransformator odpada, nawet jeśli jest tańszy i lżejszy.
Prosty przykład dobrze pokazuje, o co chodzi. Jeśli urządzenie pobiera 12 V i 4 A, to mówimy o około 48 VA. W praktyce nie wybieram jednak modelu „na styk”, tylko celuję raczej w 60 VA albo 70 VA, zwłaszcza gdy ma pracować długo i w zamkniętej obudowie. Ten zapas zwykle więcej daje niż próba oszczędzenia kilku złotych na mniejszej wersji.
Po takim doborze zostaje jeszcze jedna rzecz, która często bywa pomijana, a potem wraca jako problem serwisowy: czytanie danych z tabliczki znamionowej.
Co oznaczają parametry na tabliczce znamionowej
Tabliczka znamionowa wygląda czasem skromnie, ale właśnie tam są informacje, które decydują o poprawnej pracy całego układu. Najbardziej mylące są zwykle oznaczenia mocy i prądu, bo w tej branży liczy się nie tylko to, co wygląda dobrze na papierze, ale też to, jak zachowuje się urządzenie po kilku godzinach pracy.
| Parametr | Co naprawdę oznacza | Na co zwrócić uwagę |
|---|---|---|
| Napięcie pierwotne | Jakie zasilanie trzeba podać na wejście | Musi pasować do sieci lub do źródła zasilania bez kombinacji z przejściówkami |
| Napięcie wtórne | Jakie napięcie otrzymasz na wyjściu | Sprawdź, czy to napięcie przemienne, czy po prostowaniu ma być dalej stabilizowane |
| Moc znamionowa w VA | Ile energii urządzenie może przekazać bez przegrzewania | Nie myl VA z W, bo przy niektórych obciążeniach różnica robi się bardzo ważna |
| Prąd wtórny | Jak duży prąd możesz pobrać z wyjścia | Łatwo go policzyć z zależności VA / V |
| Częstotliwość | Zakres pracy rdzenia i całego układu | Model na 50 Hz nie zastąpi konstrukcji wysokoczęstotliwościowej i odwrotnie |
| Prąd jałowy | To, co pobierane jest nawet bez obciążenia | Im większy, tym większe straty stałe i wyższe koszty przy pracy ciągłej |
| Klasa izolacji i temperatura pracy | Jak bezpiecznie może się nagrzewać i w jakim środowisku działać | W zamkniętej obudowie te wartości mają większe znaczenie niż na otwartym stole |
Jest jeszcze jedna praktyczna sztuczka, którą stosuję bardzo często. Jeśli urządzenie ma pobór 5 W strat jałowych i pracuje całą dobę, daje to około 44 kWh rocznie. Niby niewiele, ale w sprzęcie działającym stale każdy wat zaczyna mieć znaczenie, zwłaszcza gdy takich punktów w instalacji jest kilka albo kilkanaście.
Gdy parametry są już czytelne, zostają rzeczy, które najczęściej psują efekt mimo poprawnego doboru na papierze. I właśnie tam pojawiają się typowe błędy.
Typowe błędy i ograniczenia, które wychodzą dopiero w praktyce
Najczęstszy błąd to założenie, że każda konstrukcja z uzwojeniami nadaje się do wszystkiego. Nie nadaje się. Jeśli ktoś podłączy wersję sieciową do niewłaściwego obciążenia, albo liczy na poprawną pracę przy napięciu stałym, problem pojawia się natychmiast: brak odpowiedniego napięcia, grzanie, a czasem nawet uszkodzenie.
- Za mały zapas mocy - nominalne obciążenie bywa bezpieczne tylko na krótką chwilę, a nie w pracy ciągłej.
- Brak wentylacji - zamknięta obudowa może podnieść temperaturę o tyle, że urządzenie przestaje pracować stabilnie.
- Mylenie izolacji z regulacją - autotransformator może zmienić napięcie, ale nie odcina galwanicznie obwodu.
- Niedocenianie prądu rozruchowego - toroidalne wersje potrafią pobrać duży impuls przy starcie i to potrafi zaskoczyć bezpieczniki.
- Ignorowanie buczenia - hałas często oznacza luz mechaniczny, przeciążenie albo nasycanie rdzenia, a nie „normalną pracę”.
Warto też pamiętać, że nie każdy problem da się rozwiązać przez wybór większego modelu. Jeżeli układ wymaga prądu stałego, stabilizacji albo bardzo małych tętnień, sama część magnetyczna nie załatwi sprawy. Wtedy sensowniejszy bywa zasilacz impulsowy albo kompletny układ z prostowaniem i filtracją, zamiast dokładania kolejnych kompromisów.
To prowadzi mnie do ostatniej, najbardziej praktycznej części: co jeszcze sprawdzam, zanim uznam wybór za dobry i zamknę temat.
Co jeszcze sprawdzam przed zakupem, żeby nie przepłacić i nie przegrzać sprzętu
Na końcu zawsze patrzę na kontekst, nie tylko na samą specyfikację. Jeśli urządzenie ma pracować cicho, blisko ludzi albo w audio, priorytetem staje się niski hałas i małe pole rozproszenia. Jeśli ma działać w szafie sterowniczej, ważniejsze będą chłodzenie, temperatura pracy i odporność na długotrwałe obciążenie. Jeśli ma zasilać elektronikę użytkową, często lepiej wybrać nowoczesny zasilacz impulsowy niż klasyczną konstrukcję sieciową, bo będzie lżejszy i sprawniejszy.
W praktyce najprościej rozbijam decyzję na trzy pytania: czy potrzebuję dokładnie takiego napięcia, czy mam wystarczający zapas mocy i czy wymagam separacji galwanicznej. Jeśli odpowiedzi są jasne, wybór staje się prosty. Jeśli nie, lepiej wrócić o krok i doprecyzować wymagania niż kupić sprzęt, który działa tylko „na próbę”.
Najwięcej oszczędza nie sama cena zakupu, tylko trafny dobór od pierwszego podejścia. Kiedy sprawdzam napięcie, VA, rodzaj obciążenia i warunki chłodzenia, od razu odcinam większość błędnych opcji. I właśnie tak ten temat warto czytać w praktyce: nie jako abstrakcyjną teorię, ale jako zestaw kilku decyzji, które mają realny wpływ na bezpieczeństwo, sprawność i trwałość całego układu.
