Moc elektryczna mówi bardzo konkretnie, ile energii urządzenie zużywa lub oddaje w jednostce czasu, więc od niej zaczyna się dobór zasilacza, rezystora, grzałki czy bezpiecznika. W praktyce za każdym razem wraca ten sam wzór na moc, ale równie ważne jest to, kiedy wolno go użyć bez poprawek, a kiedy trzeba uwzględnić opór, prąd przemienny albo współczynnik mocy. Poniżej porządkuję to tak, żeby dało się z tego skorzystać od razu, bez szkolnej mgły i bez zbędnych skrótów myślowych.
Najważniejsze fakty o mocy elektrycznej
- Moc to tempo zużycia energii i w układzie SI mierzy się ją w watach (W), gdzie 1 W = 1 J/s.
- W prostych obwodach najczęściej używa się zależności P = U · I.
- Gdy znasz opór, wygodniejsze są przekształcenia P = I² · R i P = U² / R.
- W prądzie przemiennym nie wystarcza samo U i I, jeśli obciążenie nie jest czysto rezystancyjne.
- W elektronice liczy się też zapas mocy, bo elementy grzeją się mocniej niż wynikałoby to z samego papierowego wyniku.
Co oznacza moc w elektryce i elektronice
Ja zwykle zaczynam od prostego rozróżnienia: moc to nie to samo co energia. Energia mówi, ile „łącznie” zużyto lub zgromadzono, a moc opisuje, jak szybko to się dzieje. Dlatego urządzenie o mocy 100 W pobiera energię dwa razy szybciej niż urządzenie 50 W, ale dopiero po uwzględnieniu czasu policzysz zużycie prądu w praktyce.
W elektronice i elektryce moc jest szczególnie ważna, bo bez niej trudno sensownie dobrać komponenty. Zbyt słaby rezystor zacznie się przegrzewać, zasilacz bez zapasu będzie pracował na granicy, a grzałka o złej mocy da zupełnie inny efekt niż oczekiwany. Właśnie dlatego moc traktuję nie jako suchy parametr katalogowy, ale jako jedną z podstaw projektowania obwodu.
Warto też pamiętać o jednostkach. Watt to standard, ale w praktyce bardzo często pojawiają się kilowaty, miliwaty i watogodziny. Samo oznaczenie „65 W” na zasilaczu nie oznacza, że urządzenie stale tyle pobiera, tylko że tyle maksymalnie może dostarczyć lub rozproszyć w określonych warunkach. Z tego prostego powodu dwa urządzenia o podobnej obudowie mogą zużywać zupełnie różną moc.
Od tego punktu najważniejsze staje się już tylko jedno pytanie: który zapis równania najlepiej pasuje do danych, które masz pod ręką.

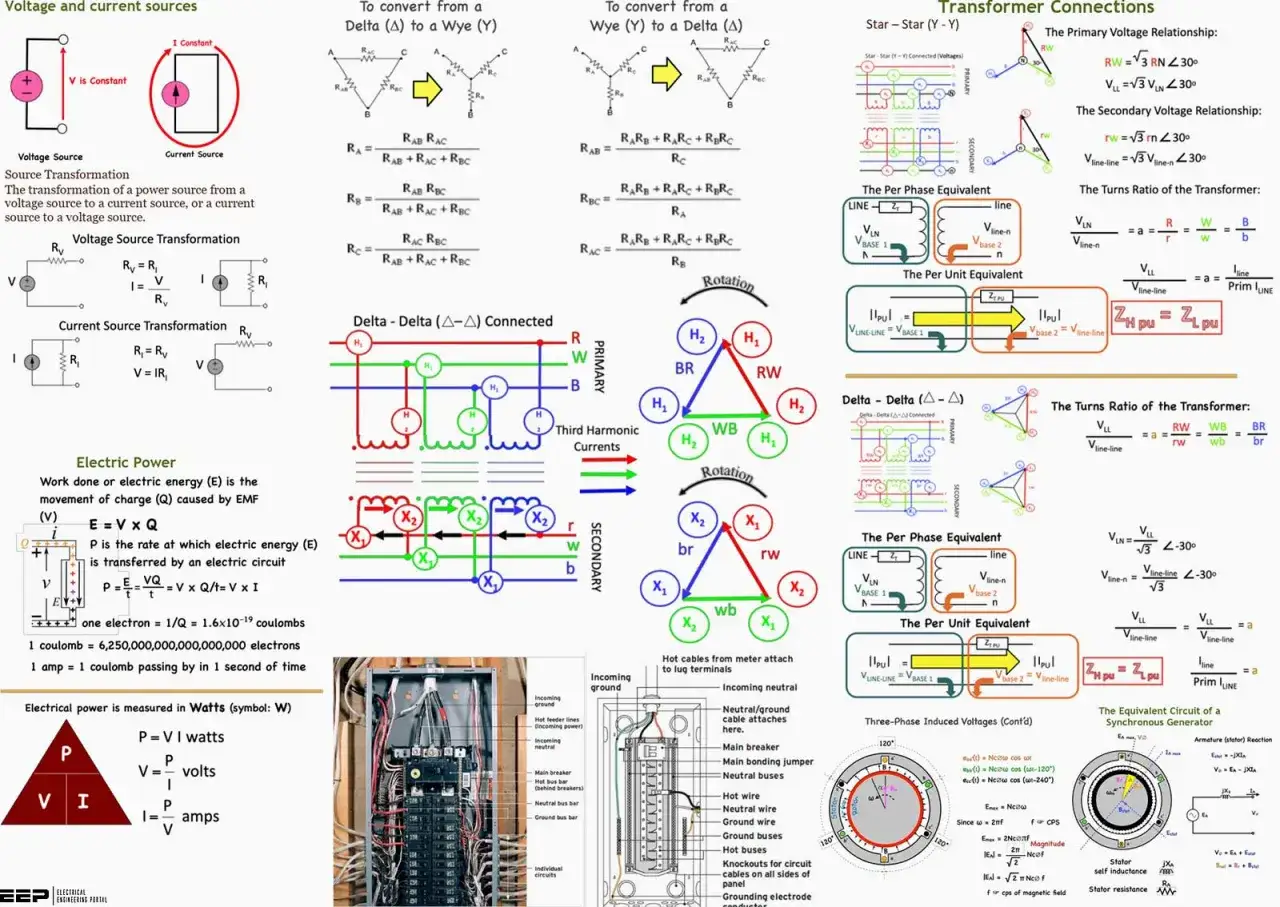

Najważniejsze wzory i kiedy stosować każdy z nich
Jeśli mam policzyć moc szybko i bez zbędnych przekształceń, wybieram wzór zależnie od tego, co już wiem. W obwodach rezystancyjnych te zależności są równoważne, bo wynikają z prawa Ohma, ale w praktyce nie zawsze wszystkie dane są dostępne od razu. Dlatego dobór wersji wzoru ma znaczenie.
| Wzór | Kiedy jest najwygodniejszy | Co warto zapamiętać |
|---|---|---|
| P = U · I | Gdy znasz napięcie i prąd | To najprostsza zależność dla prądu stałego i obciążenia rezystancyjnego |
| P = I² · R | Gdy znasz prąd i opór | Świetny przy liczeniu strat mocy na rezystorze |
| P = U² / R | Gdy znasz napięcie i opór | Przydatny, gdy nie chcesz najpierw liczyć prądu |
| P = W / t | Gdy analizujesz pracę wykonaną w czasie | To ogólna definicja mocy, ważna także poza samą elektryką |
W obwodach stałoprądowych i przy elementach czysto rezystancyjnych najczęściej wystarcza P = U · I. Jeśli jednak opór jest znany, a napięcie albo prąd trzeba dopiero wyznaczyć, wygodniej przejść na któryś z wariantów z oporem. To zwykle oszczędza jedno przekształcenie i zmniejsza ryzyko pomyłki.
Dobrym nawykiem jest też sprawdzanie jednostek po drodze: volt razy amper daje wat, amper do kwadratu razy om także daje wat. Jeśli wynik nie ma jednostki mocy, to znaczy, że gdzieś popełniłem błąd w rachunkach. Następny krok to już konkretne obliczenia na liczbach, bo właśnie tam najłatwiej zobaczyć sens tych wzorów.
Jak policzyć moc krok po kroku na prostych przykładach
Najczytelniej pokazują to krótkie przykłady. Ja zawsze wolę policzyć je dwa razy, na dwa różne sposoby, jeśli tylko wzory na to pozwalają. To od razu pokazuje, czy wynik jest spójny.
-
Zasilacz 12 V, 2 A
Najprościej liczę z zależności P = U · I.
P = 12 V × 2 A = 24 W.
Taki wynik mówi, że urządzenie pobiera moc rzędu 24 watów, a zasilacz powinien mieć pewien zapas, jeśli ma pracować długo i stabilnie. -
Rezystor 10 Ω z napięciem 3 V
Najpierw można policzyć prąd: I = U / R = 3 V / 10 Ω = 0,3 A.
Potem moc: P = I² · R = 0,3² × 10 = 0,9 W.
To dobry przykład, bo pokazuje, że rezystor oznaczony na 0,25 W byłby tu za słaby. -
Grzałka 23 Ω podłączona do 230 V
Tu najwygodniejsze jest P = U² / R.
P = 230² / 23 = 2300 W.
Taki wynik dobrze tłumaczy, dlaczego urządzenia grzewcze potrafią osiągać moc liczona w kilowatach, a nie w pojedynczych watach.
Jeżeli wynik wydaje się zaskakująco duży, zwykle warto sprawdzić, czy nie pomyliłem miliamperów z amperami albo omów z kiloomami. W praktyce właśnie takie drobne literówki zmieniają wynik o rząd wielkości. A gdy obwód nie jest prosty rezystancyjnie, pojawia się jeszcze jeden ważny element układanki.
Kiedy w obwodzie prądu zmiennego potrzebujesz cos φ
W prądzie przemiennym samo P = U · I nie zawsze wystarcza, bo napięcie i prąd nie muszą mieć dokładnie tego samego przebiegu w czasie. W prostych odbiornikach grzejnych, takich jak czajnik czy piekarnik, można zwykle przyjąć, że współczynnik mocy jest bliski 1. Ale już w silnikach, transformatorach i wielu zasilaczach pojawia się przesunięcie fazowe, które trzeba uwzględnić.
Wtedy dla mocy czynnej używa się zapisu P = U · I · cos φ, gdzie:
- U i I to wartości skuteczne,
- cos φ to współczynnik mocy,
- P to moc czynna, czyli ta, która realnie zamienia się w pracę lub ciepło.
To rozróżnienie jest ważne, bo iloczyn U i I daje moc pozorną, a nie zawsze tę rzeczywiście wykorzystaną. Przykład jest prosty: jeśli napięcie wynosi 230 V, prąd 2 A, a cos φ = 0,8, to moc czynna wynosi 368 W, a nie 460 W. Dla elektroniki i automatyki to różnica, której nie wolno ignorować.
W praktyce oznacza to jeszcze jedno: gdy analizuję zasilacze impulsowe, sterowniki LED albo napędy, nie patrzę wyłącznie na samą tabliczkę z napięciem i prądem. Interesuje mnie też, czy producent podaje współczynnik mocy, sprawność i moc znamionową przy konkretnych warunkach pracy. Bez tego łatwo przecenić realny pobór albo błędnie dobrać zabezpieczenia.
Skoro już wiadomo, kiedy zwykłe równanie działa bez zastrzeżeń, można przejść do tego, co z tą wiedzą zrobić przy doborze konkretnych elementów.
Jak wykorzystać moc w praktyce przy doborze elementów
W codziennej pracy technicznej moc jest najbardziej użyteczna wtedy, gdy trzeba dobrać część z zapasem, a nie tylko „na styk”. Ja patrzę na to tak: wynik obliczeń mówi, co dzieje się w idealnych warunkach, a dobór komponentu musi jeszcze uwzględnić temperaturę, chłodzenie i sposób pracy układu.
| Element | Na co patrzeć | Dlaczego to ma znaczenie |
|---|---|---|
| Rezystor | Moc strat i temperatura otoczenia | Element może się przegrzać szybciej, niż sugeruje sam wynik obliczeń |
| Zasilacz | Moc ciągła i zapas | Zbyt mały zapas skraca żywotność i zwiększa nagrzewanie |
| Grzałka | Napięcie, opór i czas pracy | Tu moc bezpośrednio przekłada się na efekt grzania |
| Silnik | Prąd znamionowy i rozruchowy | Start bywa dużo cięższy niż praca ustalona |
| Taśma LED | Moc na metr i całkowita długość | Łatwo zaniżyć obciążenie, jeśli liczy się tylko fragment odcinka |
Przy zasilaczach zwykle zostawiam 20-30% zapasu, a przy rezystorach mocy często wybieram element o wyższej klasie niż wynik z samego wzoru sugerowałby na papierze. To nie jest magia, tylko praktyka wynikająca z tego, że obudowa, wentylacja i temperatura potrafią zmienić realną wytrzymałość elementu. W małych projektach amatorskich taki margines naprawdę robi różnicę.
W przypadku bezpieczników warto dodać ważne zastrzeżenie: nie dobiera się ich wyłącznie po mocy. Liczy się przede wszystkim prąd, charakterystyka zadziałania i rodzaj obciążenia. Dla urządzeń z silnikiem albo dużym kondensatorem rozruchowym dobór „na oko” często kończy się niepotrzebnym przepalaniem zabezpieczenia albo przeciwnie, zbyt późnym odcięciem awarii.
Po takim praktycznym spojrzeniu łatwiej też wychwycić błędy, które najczęściej psują obliczenia jeszcze zanim trafią do projektu.
Najczęstsze błędy przy liczeniu mocy
Najwięcej pomyłek widzę wtedy, gdy ktoś zna sam wzór, ale nie sprawdza warunków jego użycia. To niby drobiazg, a potrafi kompletnie zmienić wynik.
- Mieszanie watów z watogodzinami - W to moc, Wh to energia. To nie są zamienne jednostki.
- Używanie wartości szczytowych zamiast skutecznych - w AC ten błąd daje zawyżone lub zaniżone wyniki.
- Pomijanie cos φ - szczególnie przy silnikach i zasilaczach impulsowych to już nie jest poprawne przybliżenie.
- Traktowanie mocy zasilacza jako rzeczywistego poboru - zasilacz 100 W nie oznacza, że urządzenie stale pobiera 100 W.
- Brak zapasu mocy - element katalogowo „wystarcza”, ale w zamkniętej obudowie i pod obciążeniem może pracować za gorąco.
- Pomylenie miliamperów z amperami - to jeden z najczęstszych błędów początkujących, a konsekwencje są natychmiastowe.
Jeśli mam wskazać jedną zasadę, która oszczędza najwięcej czasu, to jest nią proste pytanie przed każdym rachunkiem: czy liczę moc czynną, pozorną, czy tylko stratę cieplną na elemencie? To pytanie porządkuje obliczenia lepiej niż jakikolwiek schemat pamięciowy. Z niego płynnie wynika już ostatnia, bardzo praktyczna rzecz.
Co sprawdzam przed doborem zasilacza lub elementu grzejnego
Przy realnym projekcie nie zatrzymuję się na samym wyniku z kalkulacji. Zawsze sprawdzam jeszcze kilka rzeczy, bo to one decydują, czy układ zadziała stabilnie, czy tylko „na stole”:
- czy podane jest maksymalne czy typowe obciążenie,
- czy element będzie pracował ciągle, czy tylko chwilowo,
- czy ma warunki do odprowadzenia ciepła,
- czy napięcie i prąd zgadzają się z parametrami znamionowymi,
- czy producent podaje sprawność, współczynnik mocy albo dopuszczalny zakres pracy.
To właśnie te szczegóły odróżniają poprawne obliczenie od dobrego wdrożenia. Sam wynik mocy mówi dużo, ale dopiero połączenie go z warunkami pracy pokazuje, czy komponent rzeczywiście nadaje się do danego zastosowania. Jeśli trzymasz się tej zasady, obliczanie mocy przestaje być teorią, a staje się narzędziem, które realnie pomaga projektować bezpieczniejsze i sensowniej dobrane układy.
