W praktyce ten parametr decyduje o tym, czy wzmacniacz napędzi głośnik bez zniekształceń, czy filtr odetnie zakłócenia tak, jak trzeba, i czy tor pomiarowy nie przekłamie sygnału. Dla kogoś, kto składa sprzęt audio, projektuje układ albo po prostu chce zrozumieć, dlaczego dwa elementy o podobnych wartościach zachowują się inaczej, to temat bardzo konkretny. Ja traktuję impedancję jako jedno z tych pojęć, które od razu pokazują, dlaczego elektronika prądu przemiennego bywa bardziej wymagająca niż układy DC.
Najważniejsze rzeczy do zapamiętania
- W obwodach AC liczy się nie tylko opór, ale też wpływ cewek i kondensatorów.
- Wartość Z zmienia się wraz z częstotliwością, więc jeden element może zachowywać się inaczej przy 100 Hz i przy 10 kHz.
- Multimetr pokaże głównie rezystancję DC, a nie pełny obraz pracy w sygnale przemiennym.
- W audio, RF i filtrach dopasowanie toru ma często większe znaczenie niż sama liczba w omach.
- Nominalna wartość z katalogu to punkt odniesienia, nie opis całego zachowania elementu.
Co naprawdę oznacza impedancja w obwodzie
Najkrócej: to całkowita przeciwność układu wobec prądu przemiennego. Nie jest to zwykły opór w sensie DC, bo oprócz strat energii obejmuje też to, czy element energię magazynuje i oddaje z opóźnieniem. Właśnie dlatego dwa układy mogą mieć podobną rezystancję, a w praktyce zachowywać się zupełnie inaczej.
W notacji spotkasz symbol Z, a jednostką pozostaje om. Dla prostego ujęcia można myśleć o relacji Z = U/I, ale pełniejszy opis jest zespolony: część rzeczywista to rezystancja, a część urojona wynika z reaktancji, czyli wpływu indukcyjności i pojemności. W obwodzie czysto rezystancyjnym Z i R są sobie równe, ale w układzie z cewką albo kondensatorem ta zależność już nie wystarcza.
| Wielkość | Co opisuje | Gdzie ma znaczenie |
|---|---|---|
| Rezystancja | Straty energii i opór dla prądu stałego | Proste obwody DC, przewody, grzałki |
| Reaktancja | Wpływ cewki i kondensatora zależny od częstotliwości | Filtry, rezonans, sygnały zmienne |
| Parametr Z | Całkowita odpowiedź układu na sygnał przemienny | Audio, RF, pomiary, układy mieszane |
To rozróżnienie jest ważne, bo od razu ustawia sposób myślenia: nie pytamy już tylko „ile omów ma element”, ale „jak zachowa się przy konkretnej częstotliwości i w konkretnym torze”. I właśnie częstotliwość robi tu największą różnicę.
Dlaczego częstotliwość zmienia wynik

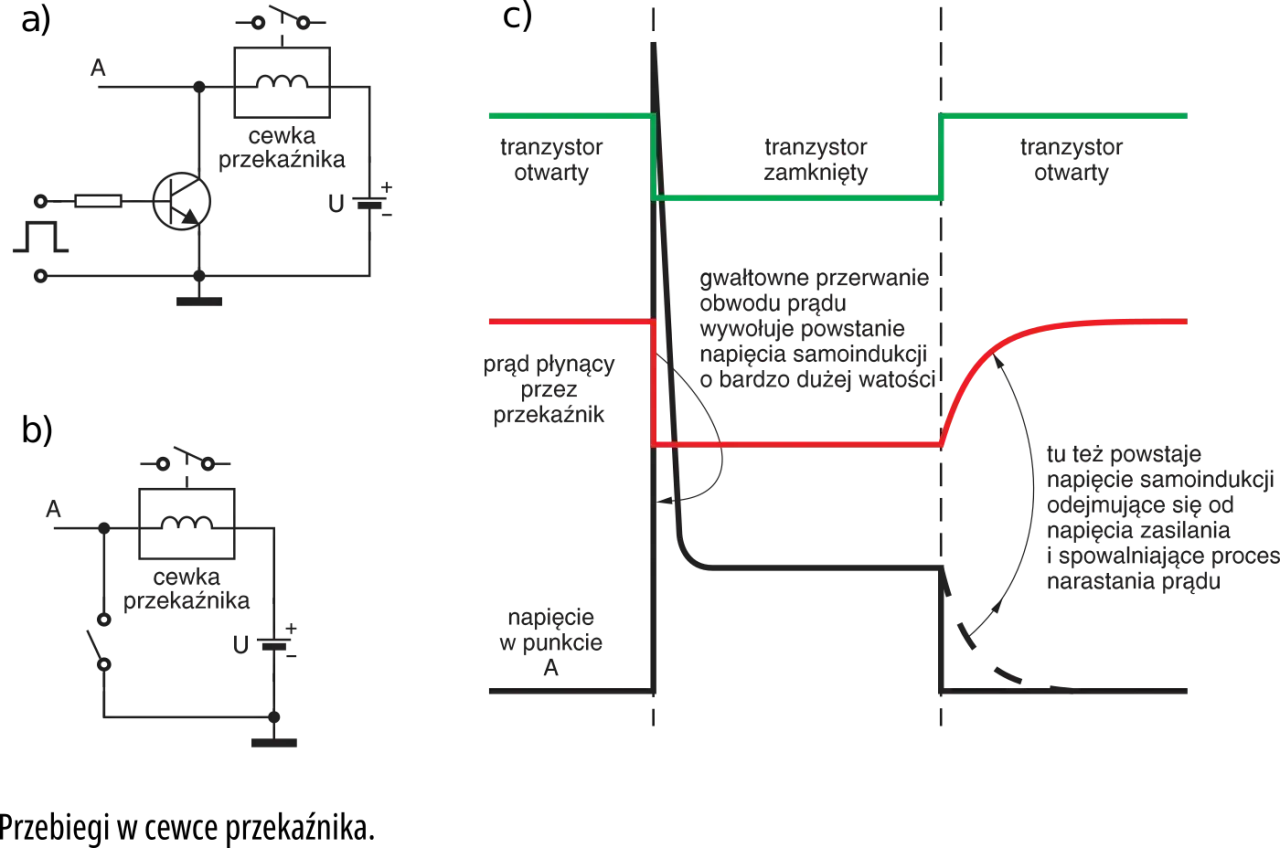

W obwodach AC częstotliwość steruje tym, jak zachowują się cewki i kondensatory. Cewka „stawia większy opór” wraz ze wzrostem częstotliwości, a kondensator odwrotnie - łatwiej przepuszcza sygnały wyższe. Z tego powodu wartość Z nie jest stała jak rezystancja w zwykłym oporniku.
W praktyce wygląda to tak:
- Rezystor zachowuje się najspokojniej - napięcie i prąd są zgodne w fazie.
- Kondensator powoduje, że prąd wyprzedza napięcie.
- Cewka robi odwrotnie - prąd opóźnia się względem napięcia.
Dla prostych obliczeń przydają się dwa wzory: XL = 2πfL dla cewki oraz XC = 1/(2πfC) dla kondensatora. Z nich widać od razu, że przy niskich częstotliwościach kondensator „trzyma” sygnał mocniej, a przy wysokich zaczyna przepuszczać go łatwiej. W rezonansie, szczególnie w układach RLC, składowe reaktancyjne mogą się częściowo znosić, więc zachowanie całego toru zmienia się bardzo wyraźnie.
To dlatego filtr, który świetnie działa przy 1 kHz, może już nie zachowywać się tak samo przy 20 kHz albo przy kilkudziesięciu hercach. Gdy to zrozumiesz, łatwiej przejść do pytania, gdzie taki parametr naprawdę decyduje o jakości działania sprzętu.
Gdzie w praktyce robi największą różnicę
Najwięcej problemów widzę w trzech miejscach: audio, radio i pomiarach. W każdym z nich sama liczba w omach bywa tylko punktem wyjścia, a nie pełnym opisem sytuacji. Jeśli ktoś ocenia układ tylko po nominalnej wartości, zwykle pomija najważniejszy fragment historii.
| Obszar | Co naprawdę ma znaczenie | Typowy błąd |
|---|---|---|
| Audio | Dopasowanie wzmacniacza do obciążenia, czułość i przebieg wartości Z w paśmie | Patrzenie wyłącznie na 4, 8 albo 32 Ω bez reszty danych |
| RF i anteny | Dopasowanie toru do 50 Ω lub 75 Ω oraz ograniczenie odbić sygnału | Ignorowanie długości przewodu i częstotliwości pracy |
| Filtry i zasilanie | Odpowiedź kondensatorów i cewek przy konkretnej częstotliwości | Zakładanie, że element idealny zachowa się jak w notatce z podstaw elektroniki |
| Pomiary | Małe obciążenie źródła i poprawny wybór sondy lub wejścia | Zbyt duży wpływ przyrządu na sam układ |
W audio często spotyka się głośniki 4, 8 lub 16 Ω, ale to nadal tylko wartość nominalna. W słuchawkach 32 Ω i 300 Ω nie oznaczają automatycznie „lepsze” albo „gorsze” brzmienie - liczy się jeszcze czułość, charakterystyka wzmacniacza i to, jak źródło radzi sobie z prądem. W radiofrekfencji z kolei standard 50 Ω nie jest magiczny; to po prostu praktyczny kompromis dla torów nadawczych i pomiarowych. Kiedy już widać te różnice, naturalnie pojawia się pytanie: jak to sensownie zmierzyć.
Jak ją mierzyć i odczytywać z dokumentacji
W pomiarach najważniejsze jest jedno rozróżnienie: zwykły multimetr pokaże głównie rezystancję DC, ale nie odda pełnego zachowania układu w sygnale przemiennym. Jeśli mierzysz głośnik, zobaczysz zwykle wartość niższą niż nominalne 4 czy 8 Ω, bo to tylko opór cewki przy prądzie stałym. To normalne i bardzo często mylone przez początkujących.
| Narzędzie | Co pokaże | Ograniczenie |
|---|---|---|
| Multimetr | Rezystancję DC | Nie pokaże pełnej odpowiedzi w AC |
| Miernik LCR | Wartość przy wybranej częstotliwości testowej | Wynik zależy od częstotliwości pomiaru |
| Analizator odpowiedzi | Przebieg wartości Z w funkcji częstotliwości | Jest droższy i wymaga większej wiedzy |
| Oscyloskop z generatorem | Pośrednią ocenę zachowania toru | Trzeba umieć poprawnie zinterpretować przebiegi |
Przeczytaj również: Dioda Zenera - czy używasz jej poprawnie?
Kiedy zwykły multimetr nie wystarczy
Jeśli mierzysz tylko „czy jest przejście”, multimetr wystarczy. Jeśli chcesz wiedzieć, jak układ zachowa się przy 100 Hz, 1 kHz albo 10 kHz, już nie. Wtedy wchodzą do gry częstotliwość testowa, faza i wpływ elementów reaktywnych. Ja przy takich zadaniach zawsze sprawdzam, czy dokumentacja podaje warunki pomiaru, bo bez tego liczba na ekranie bywa myląca.
To samo dotyczy dokumentacji głośników, słuchawek czy filtrów. Nominalna wartość Z zwykle oznacza punkt odniesienia, a nie stałą wielkość w całym paśmie. Warto więc patrzeć na wykresy, jeśli są dostępne, zamiast ufać jednej cyfrze wyrwanej z kontekstu. I właśnie tu dochodzimy do najpraktyczniejszej części: jak wybrać element lub sprzęt, żeby nie wpaść w typowe pułapki.
Jak dobierać elementy, żeby układ działał stabilnie
Najprostsza zasada, którą stosuję, brzmi tak: w torach napięciowych źródło powinno być wyraźnie „lżejsze” od obciążenia, a nie walczyć z nim jak równy z równym. W praktyce pomaga reguła 1:10, czyli wyjście o dużo mniejszym Z niż wejście następnego stopnia. To nie jest dogmat, ale bardzo dobry punkt startowy w audio, pomiarach i prostych układach analogowych.
Warto też pamiętać o kilku rzeczach:
- Nie myl rezystancji DC z zachowaniem przy sygnale przemiennym.
- Nie zakładaj, że „większa liczba w omach” automatycznie oznacza trudniejsze obciążenie w każdym układzie.
- Sprawdzaj częstotliwość odniesienia, bo bez niej wynik jest tylko częściową informacją.
- W audio patrz nie tylko na obciążenie, ale też na czułość i zapas prądowy wzmacniacza.
- W torach RF traktuj niedopasowanie jako źródło odbić, a nie drobny detal.
Ja szczególnie zwracam uwagę na dwa błędy: porównywanie słuchawek wyłącznie po omach i projektowanie filtra bez sprawdzenia, jak zachowują się rzeczywiste elementy przy wybranej częstotliwości. W pierwszym przypadku użytkownik może dostać sprzęt, który brzmi ciszej, mimo że „liczby się zgadzają”. W drugim - układ na papierze wygląda dobrze, ale w praktyce wymaga korekty, bo kondensator i cewka nie są idealne.
Co warto sprawdzić, zanim uznasz wynik za dobry
Jeśli miałbym zostawić jedną praktyczną zasadę, byłaby prosta: nie oceniaj samej liczby w omach bez kontekstu częstotliwości, temperatury i sposobu pomiaru. To właśnie te trzy rzeczy najczęściej zmieniają interpretację wyniku, a nie sama wartość zapisana w katalogu. W elektronice najwięcej czasu traci się nie na trudne obliczenia, tylko na błędne założenia.
- Sprawdź, przy jakiej częstotliwości podano wynik.
- Oddziel rezystancję DC od zachowania w AC.
- Porównuj element z realnym obciążeniem, a nie z wartością z pamięci.
- Jeśli są wykresy, czytaj je uważniej niż pojedynczą liczbę.
- Przy torach audio i RF zawsze myśl o całym łańcuchu, nie o jednym komponencie.
Tak właśnie traktuję ten parametr w praktyce: jako narzędzie do przewidywania zachowania układu, a nie suchą wartość z tabelki. Gdy patrzysz na niego w kontekście sygnału, częstotliwości i dopasowania, szybciej widzisz, gdzie leży problem i czego naprawdę potrzebuje dany układ.
