W elektronice i elektryce napięcie decyduje o tym, czy układ działa stabilnie, czy zaczyna sprawiać kłopoty. W praktyce warto umieć odróżnić źródło zasilania, spadki na przewodach i ustawienia miernika, bo to właśnie te detale najczęściej prowadzą do błędnych wniosków. Poniżej pokazuję temat bez zbędnej teorii, ale z konkretnymi przykładami z domowych instalacji, zasilaczy i prostych układów.
Najważniejsze fakty, które porządkują temat
- Różnica potencjałów między dwoma punktami obwodu to wielkość mierzona w woltach i zapisywana jako U.
- Wartość znamionowa nie zawsze jest wartością rzeczywistą pod obciążeniem, więc sam opis na zasilaczu nie zamyka tematu.
- Prąd zależy nie tylko od U, ale też od oporu i warunków pracy układu.
- Multimetr trzeba ustawić na właściwy tryb i podłączyć równolegle do badanego elementu.
- Najczęstsze problemy to zły zakres pomiarowy, pomiar w złym gnieździe i mylenie źródła zasilania z awarią urządzenia.
Czym jest różnica potencjałów w obwodzie
Najprościej ujmując, różnica potencjałów to „siła”, która może przesuwać ładunki elektryczne między dwoma punktami. Ja tłumaczę to tak: jeśli dwa punkty mają inną wartość potencjału, układ ma możliwość wykonania pracy, a to wystarcza, by uruchomić prąd w zamkniętym obwodzie. Sama obecność źródła nie oznacza jeszcze działania całego układu, bo potrzebna jest też droga przepływu i odbiornik energii.
W zapisie technicznym używa się symbolu U, a jednostką jest wolt (V). To ważne, bo w praktyce można spotkać wiele „woltowych” opisów: 1,5 V w baterii, 5 V w USB, 12 V w instalacji samochodowej czy 230 V w gniazdku. W każdym z tych przypadków chodzi o tę samą wielkość fizyczną, ale o innym zastosowaniu i innym poziomie energii dostępnej dla układu.

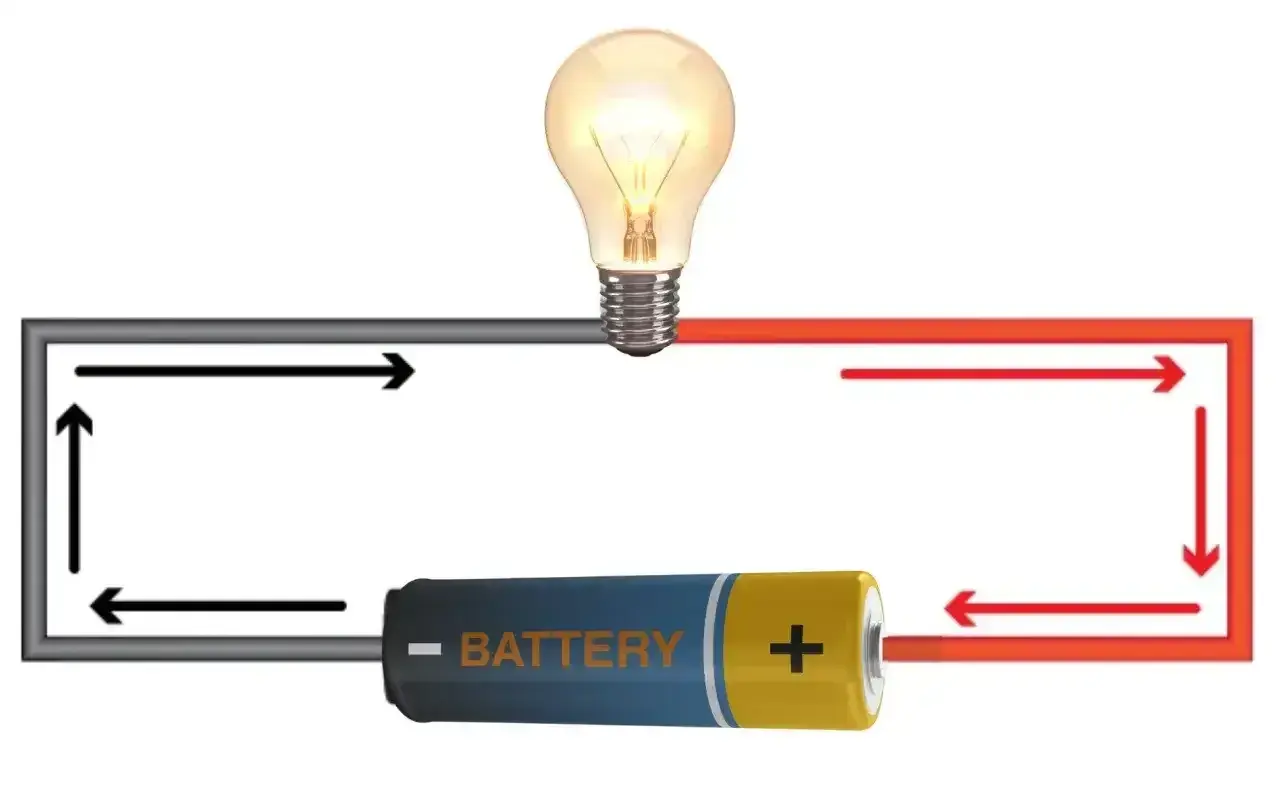

Dobrym skrótem myślowym jest rozdzielenie trzech rzeczy: źródło tworzy różnicę potencjałów, obciążenie pobiera energię, a przewody przenoszą ją do miejsca, w którym ma zostać wykorzystana. To prowadzi prosto do pytania, jak czytać typowe wartości w codziennej elektronice.
Jak czytać wolty w praktycznych zastosowaniach
W codziennej pracy najważniejsze jest nie samo „ile V”, ale też to, czy mówimy o prądzie stałym, czy zmiennym oraz czy wartość jest znamionowa, czy rzeczywista pod obciążeniem. W Polsce w instalacji domowej spotkasz zwykle 230 V AC, natomiast w elektronice użytkowej częściej pracuje się z wartościami stałymi, takimi jak 5 V, 9 V, 12 V albo 19-20 V.
| Źródło lub układ | Typowa wartość | Co to oznacza w praktyce |
|---|---|---|
| Gniazdko domowe | 230 V AC | Zasilanie sieciowe, z którym trzeba obchodzić się ostrożnie i mierzyć je odpowiednim zakresem. |
| USB | 5 V, a w nowszych profilach także 9 V, 15 V i 20 V | Wartość zależy od standardu i negocjacji z urządzeniem. |
| Bateria AA | 1,5 V alkaliczna lub około 1,2 V w akumulatorze NiMH | Pod obciążeniem wartość spada, więc odczyt „na pusto” bywa mylący. |
| Akumulator samochodowy | 12 V nominalnie, a podczas ładowania zwykle około 13,8-14,4 V | Sam opis 12 V nie mówi jeszcze, czy układ ładowania pracuje prawidłowo. |
| Taśma LED | 12 V lub 24 V | Wymaga zgodnego zasilacza, bo zbyt niska wartość daje słaby efekt, a zbyt wysoka może uszkodzić układ. |
Warto też pamiętać, że wartość podana na etykiecie często jest tylko punktem odniesienia. W realnym układzie dochodzą wahania sieci, straty na przewodach i zachowanie samego odbiornika. Kiedy już widać skalę liczb, łatwiej zrozumieć, dlaczego same wolty nie wystarczają do oceny całego obwodu.
Dlaczego sama wartość nie mówi jeszcze wszystkiego
Ja rozdzielam to w bardzo prosty sposób: różnica potencjałów jest przyczyną, prąd skutkiem, a moc tym, co układ realnie pobiera lub oddaje. Zależność opisuje prawo Ohma, czyli U = I × R. Jeśli rośnie U przy tym samym oporze, prąd też rośnie. Jeśli rośnie R przy tym samym U, prąd maleje.
To właśnie dlatego dwa układy z identycznym zasilaniem mogą zachowywać się zupełnie inaczej. Dioda LED potrzebuje ograniczenia prądu, więc bez rezystora może szybko ulec uszkodzeniu, mimo że pracuje przy pozornie „niewielkich” 5 V. Z kolei długi, cienki przewód potrafi obniżyć wartość dostarczaną do urządzenia tak mocno, że sprzęt zaczyna działać niestabilnie.
Przyda się też drugi wzór, P = U × I, bo pokazuje, ile energii układ realnie wykorzystuje. W praktyce oznacza to, że zasilacz, przetwornica albo bateria muszą nie tylko podać właściwą wartość, ale też dostarczyć odpowiedni prąd bez nadmiernych strat. Przy pomiarze i diagnozie liczy się już nie teoria, tylko kolejność działań i ustawienie miernika.
Jak mierzyć je multimetrem bez błędów
Pomiar multimetrem wygląda banalnie, ale to właśnie tutaj początkujący najczęściej popełniają kosztowne pomyłki. Najpierw ustawiasz odpowiedni tryb: DCV dla obwodów stałych i ACV dla sieci oraz innych źródeł zmiennych. Potem wkładasz czarny przewód do gniazda COM, a czerwony do wejścia oznaczonego zwykle jako V lub V/Ω.
- Dobierz tryb pomiaru do źródła zasilania.
- Zacznij od wyższego zakresu, jeśli miernik nie ma automatycznego doboru.
- Przyłóż sondy równolegle do badanego elementu, a nie szeregowo.
- Nie przekładaj czerwonego przewodu do gniazda prądowego, jeśli mierzysz inną wielkość.
- Odczytaj wynik dopiero po ustabilizowaniu wskazania.
W pomiarach sieciowych ostrożność ma pierwszeństwo przed wygodą. Jeśli nie masz doświadczenia, nie eksperymentuj na otwartych przewodach i nie testuj przypadkowo ustawionego miernika na instalacji pod napięciem. W praktyce jeden błąd, taki jak pomylenie wejścia dla prądu z wejściem dla pomiaru różnicy potencjałów, potrafi uszkodzić bezpiecznik w mierniku albo sam przyrząd. Następny krok to odróżnienie błędnego odczytu od rzeczywistej usterki.
Najczęstsze pomyłki przy diagnozie domowych i elektronicznych układów
W serwisie i przy domowych testach widzę powtarzalny zestaw błędów. Najbardziej zdradliwe jest założenie, że skoro urządzenie nie działa, to „na pewno nie ma zasilania”. Często problem leży gdzie indziej: w słabym styku, spadku na przewodzie, uszkodzonym złączu albo w zasilaczu, który bez obciążenia wygląda dobrze, a pod obciążeniem już nie.
| Błąd | Co widzisz | Co zwykle dzieje się naprawdę |
|---|---|---|
| Pomiar w złym trybie | Losowe lub bezsensowne wskazania | Miernik oczekuje innej wielkości niż ta, którą sprawdzasz. |
| Sonda w złym gnieździe | Brak sensownego wyniku albo błąd na wyświetlaczu | Przewód jest podłączony do wejścia dla pomiaru prądu, a nie do pomiaru różnicy potencjałów. |
| Sprawdzanie bez obciążenia | Wynik wydaje się poprawny | Zasilacz lub bateria „siadają” dopiero wtedy, gdy układ zaczyna pobierać energię. |
| Ignorowanie przewodów i złącz | Urządzenie działa niestabilnie | Straty pojawiają się na długich, cienkich albo zużytych połączeniach. |
| Uznawanie wartości nominalnej za idealną | Niepokój, że odczyt „nie zgadza się co do setnych” | W praktyce liczą się tolerancje i warunki pracy, a nie laboratoryjna dokładność w zwykłym sprzęcie. |
Jeśli mam wskazać jedną rzecz, która oszczędza najwięcej czasu, to jest nią pomiar pod obciążeniem. Dopiero wtedy widać, czy źródło energii naprawdę trzyma parametry, czy tylko wygląda dobrze na pierwszym teście. To właśnie ten porządek myślenia najbardziej skraca diagnozę.
Co warto zapamiętać, zanim ruszysz dalej
W praktyce nie potrzebujesz pamiętać całej teorii, tylko kilka zasad, które naprawdę działają. Najpierw sprawdzaj, czy masz właściwy typ źródła, potem czy układ jest obciążony, a dopiero później oceniaj przewody, złącza i sam odbiornik. Taki układ kroków jest prostszy niż szukanie usterki „na ślepo”, a przy okazji zmniejsza ryzyko uszkodzenia sprzętu.
Jeżeli pracujesz z elektroniką użytkową, zwracaj uwagę na zgodność zasilacza z urządzeniem, a nie tylko na samą liczbę na etykiecie. W praktyce różnica między 5 V, 9 V i 12 V potrafi być krytyczna, podobnie jak zbyt słaba wydajność prądowa. Ja zawsze zaczynam od sprawdzenia trzech rzeczy: co jest źródłem, co jest odbiornikiem i gdzie dokładnie ginie energia. To daje szybszą i pewniejszą odpowiedź niż intuicyjne zgadywanie.
