W technice słowo kolektor potrafi oznaczać kilka różnych rzeczy, ale za każdym razem chodzi o ten sam mechanizm: coś jest zbierane, kierowane dalej i wykorzystane w kontrolowany sposób. W tym tekście rozkładam temat na praktyczne części, pokazuję znaczenie w elektronice, wyjaśniam odzysk ciepła ze słońca i opisuję, dlaczego ten sam termin pojawia się też przy układach wydechowych. Dzięki temu łatwiej odróżnisz pojęcia i szybciej ocenisz, które rozwiązanie ma sens w projekcie albo zakupie.
Najważniejsze rzeczy, które warto wiedzieć od razu
- W elektronice chodzi przede wszystkim o elektrodę C w tranzystorze bipolarnym, czyli element sterowany przez bazę.
- W układzie wtórnika emiterowego napięcie wyjściowe jest zwykle o około 0,6–0,7 V niższe od napięcia sterującego.
- W systemach solarnych liczą się powierzchnia absorbera, izolacja i montaż, a nie tylko sama nazwa urządzenia.
- W układzie wydechowym kluczowe są temperatura, drgania i szczelność, bo to one najczęściej decydują o trwałości.
- Najlepszy wybór zależy od tego, co ma być zbierane: nośniki ładunku, promieniowanie cieplne czy spaliny.
Dlaczego ta nazwa bywa myląca
W mowie technicznej jedna nazwa trafia do kilku branż i to właśnie tworzy zamieszanie. W tranzystorze oznacza jedną z elektrod, w instalacji solarnej opisuje element odbierający energię promieniowania, a w układzie wydechowym część zbierającą spaliny z cylindrów. Mówiąc prościej: wspólna jest idea zbierania i przekazywania dalej, ale fizycznie są to zupełnie inne konstrukcje.
Ja patrzę na to tak: jeśli nie rozróżnisz, co dokładnie ma być „zebrane”, to łatwo kupić albo zaprojektować coś, co działa poprawnie tylko na papierze. W elektronice liczy się prąd i parametry graniczne, w energetyce cieplnej sprawność i warunki montażu, a w mechanice odporność na temperaturę oraz wibracje.
| Obszar | Co jest zbierane | Na co patrzeć | Typowy problem |
|---|---|---|---|
| Tranzystor bipolarny | Nośniki ładunku sterowane sygnałem z bazy | UCE max, IC max, Ptot, hFE | Praca poza zakresem i zbyt mały zapas termiczny |
| Instalacja solarna | Promieniowanie słoneczne | Powierzchnia, izolacja, kąt montażu | Cień, przegrzewanie i straty ciepła |
| Układ wydechowy | Spaliny z cylindrów | Odporność na temperaturę i szczelność | Pęknięcia, nieszczelności i drgania |
Właśnie dlatego ten sam termin pojawia się w różnych katalogach i artykułach technicznych, ale za każdym razem trzeba czytać go w kontekście. A skoro kontekst już jest jasny, przejdźmy do najbardziej „elektronicznego” znaczenia tego słowa.
Jak pracuje elektroda C w tranzystorze bipolarnym
W tranzystorze bipolarnym niewielki sygnał podany na bazę steruje dużo większym prądem płynącym między emiterem a elektrodą C. To dlatego taki element świetnie nadaje się do wzmacniania i przełączania, ale tylko wtedy, gdy pracuje w odpowiednim punkcie pracy. Zbyt mały zapas napięcia, zła polaryzacja albo przegrzanie szybko psują cały efekt.
Prąd sterujący i stan nasycenia
W stanie aktywnym prąd wyjściowy zależy od prądu bazy, ale nie rośnie bez końca. Gdy tranzystor wchodzi w nasycenie, napięcie między wyjściem a emiterem spada zwykle do wartości rzędu 0,05–0,3 V, zależnie od typu i obciążenia. W praktyce oznacza to, że element zaczyna zachowywać się bardziej jak zamknięty przełącznik niż liniowy wzmacniacz.
To ważne rozróżnienie, bo początkujący często zakładają, że każdy tranzystor „po prostu wzmacnia”. W rzeczywistości wszystko zależy od konfiguracji, obciążenia i tego, czy chcesz uzyskać wzmocnienie napięciowe, prądowe czy tylko szybkie przełączanie. Jeśli sygnał ma być przekazywany dalej bez dużych zmian napięcia, zwykle przydaje się wtórnik emiterowy.
Kiedy wtórnik emiterowy ma sens
Taki układ stosuje się wtedy, gdy potrzebujesz wysokiej impedancji wejściowej i niskiej wyjściowej, czyli gdy jeden stopień ma tylko „odciążyć” poprzedni. To bardzo praktyczne rozwiązanie przy buforowaniu sygnału z czujników, sterowaniu stopni mocy albo separowaniu delikatnej elektroniki od bardziej prądożernych obciążeń. Nie daje dużego wzmocnienia napięciowego, ale robi coś równie cennego: stabilizuje pracę całego toru.
- Wzmocnienie napięciowe jest bliskie 1, więc układ nie podbija sygnału w klasycznym sensie.
- Wzmocnienie prądowe pozwala sterować większym obciążeniem z małego sygnału wejściowego.
- Spadek około 0,6–0,7 V na złączu baza-emiter trzeba uwzględnić przy projektowaniu zasilania.
- Wydzielanie ciepła rośnie szybko, jeśli element pracuje przy dużym prądzie i bez zapasu termicznego.
Co sprawdzać w nocie katalogowej
Ja zawsze zaczynam od czterech rzeczy: maksymalnego prądu, maksymalnego napięcia, mocy strat i częstotliwości granicznej. Dopiero potem patrzę na wzmocnienie, bo samo hFE bywa mylące i zmienia się wraz z prądem, temperaturą oraz egzemplarzem. Dobrze dobrany tranzystor to nie ten z najwyższą liczbą w katalogu, tylko ten, który ma sensowny zapas do realnego obciążenia.
| Parametr | Co mówi | Dlaczego ma znaczenie |
|---|---|---|
| IC max | Jak duży prąd może popłynąć przez element | Chroni przed przeciążeniem i uszkodzeniem złącza |
| UCE max | Jakie napięcie między elektrodami wytrzyma tranzystor | Zapobiega przebiciu przy zasilaniu i przepięciach |
| Ptot | Ile mocy może rozproszyć obudowa i struktura | Ma bezpośredni wpływ na temperaturę pracy |
| fT | Zakres, w którym element zachowuje się poprawnie przy wyższych częstotliwościach | Ważne w szybkich układach i przy małych sygnałach |
Ten sam sposób myślenia da się później przenieść na urządzenia cieplne: najpierw sprawdzasz warunki pracy, a dopiero później patrzysz na nazwę handlową. I właśnie tam robi się naprawdę praktycznie.
Kiedy chodzi o odzysk ciepła ze słońca

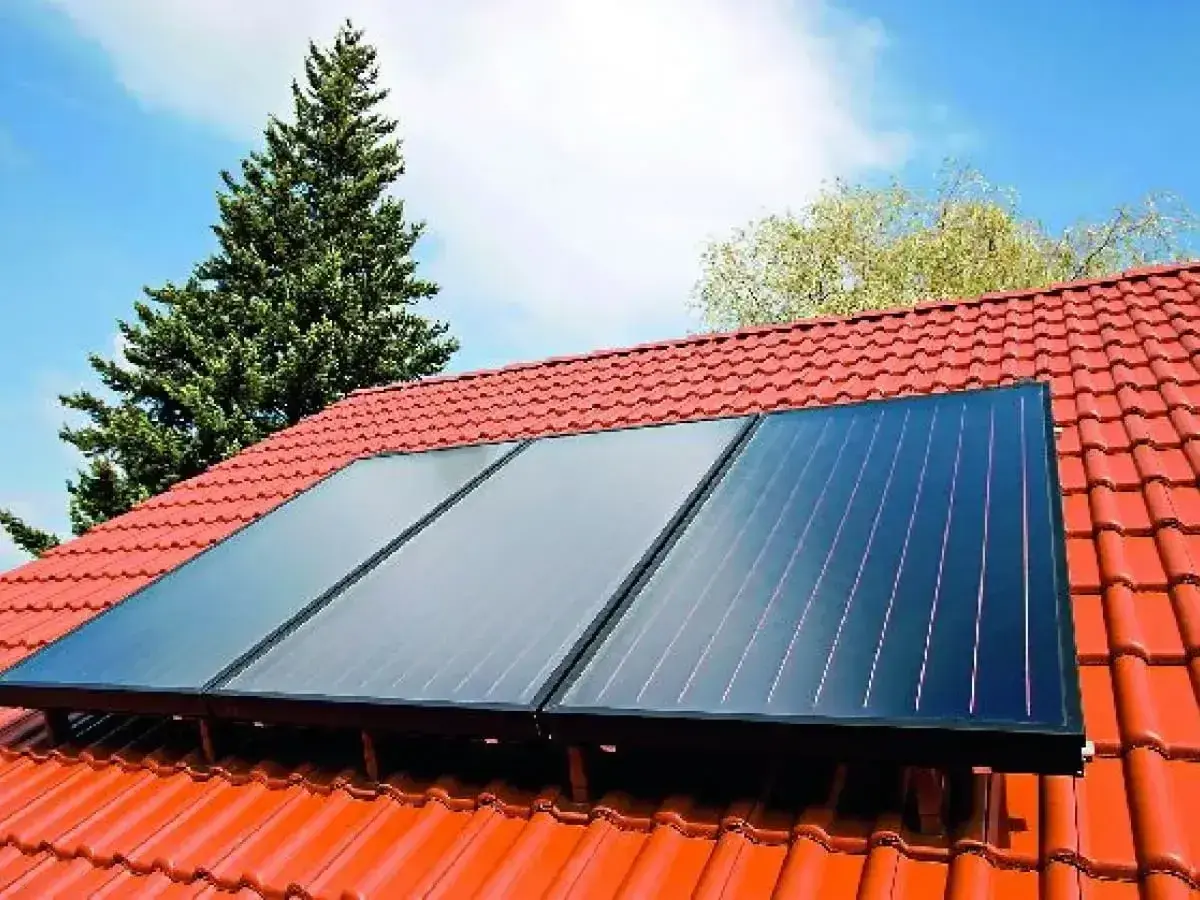

W instalacjach solarnych celem jest zamiana promieniowania na ciepło, które trafia do wody użytkowej, wspomagania ogrzewania albo procesu technologicznego. Z punktu widzenia użytkownika najważniejsze nie jest samo hasło marketingowe, tylko to, jak układ zachowa się w chłodny dzień, przy słabszym nasłonecznieniu i przy większych stratach na dachu. Właśnie wtedy ujawnia się różnica między dobrym projektem a ładnie wyglądającą specyfikacją.
| Rodzaj | Najlepsze zastosowanie | Atut | Ograniczenie |
|---|---|---|---|
| Płaski | Ciepła woda użytkowa i sezon letni | Prosta konstrukcja i rozsądny koszt | Słabiej radzi sobie przy dużej różnicy temperatur |

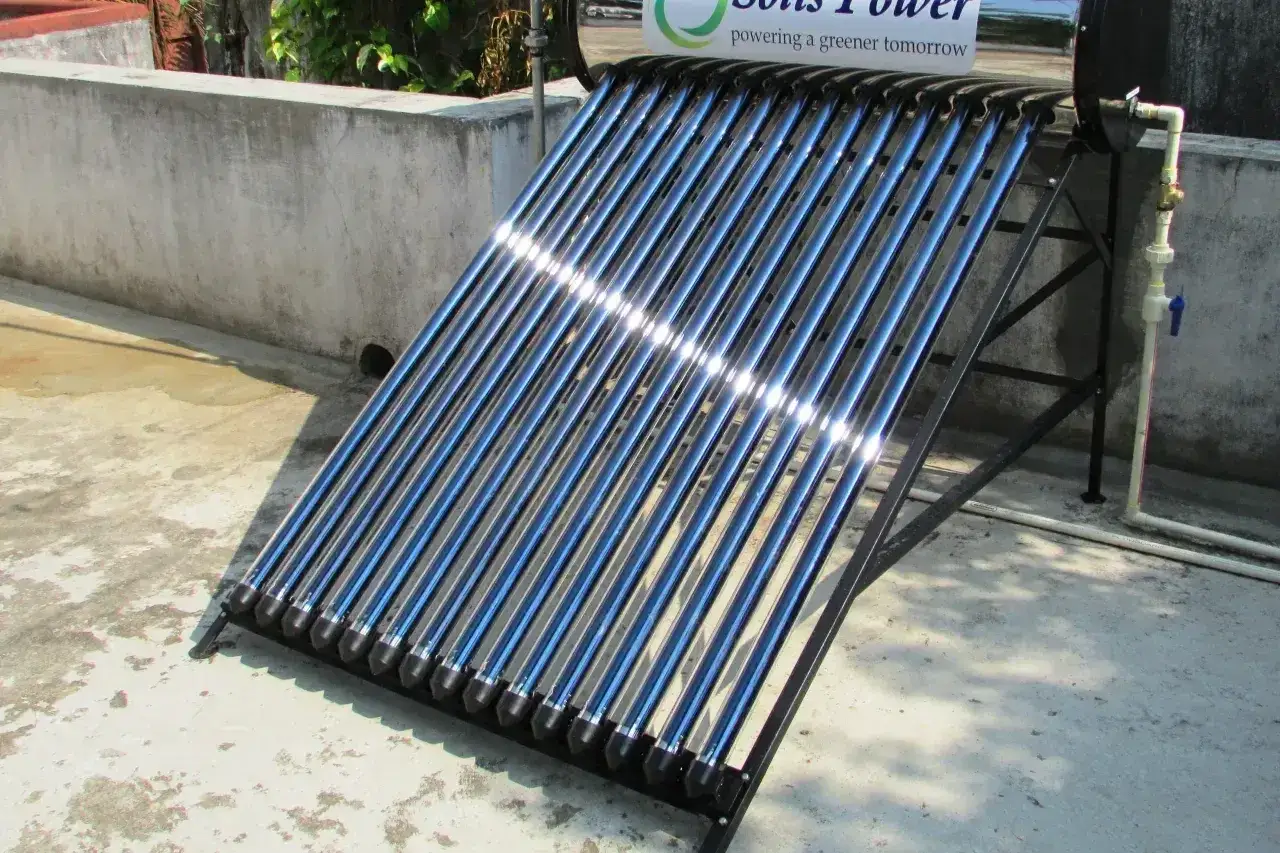

| Próżniowy | Praca w chłodniejszych warunkach i przy większym zapotrzebowaniu | Lepsza izolacja i mniejsze straty | Zwykle droższy i bardziej wrażliwy na montaż |
| Powietrzny | Dogrzewanie, suszenie, wentylacja | Brak obiegu cieczy, prostsza eksploatacja | Nie zastępuje klasycznej instalacji do ciepłej wody |
W praktyce katalogowe sprawności dobrych konstrukcji potrafią być wysokie, ale realny wynik zależy od temperatury otoczenia, kąta montażu, zacienienia i jakości izolacji. W polskich warunkach najczęściej wygrywa nie „najmocniejszy” model, tylko ten, który dobrze pasuje do profilu zużycia ciepła w budynku. Jeśli urządzenie ma działać sensownie przez cały sezon, montaż i bilans strat są równie ważne jak sam absorber.
- Kąt montażu ma duży wpływ na uzysk, więc nie warto traktować go jako detalu.
- Cień od komina, drzew lub balustrady potrafi mocno obniżyć wynik całej instalacji.
- Izolacja ogranicza straty i często daje większy efekt niż droższy marketingowy opis.
- Bufor ciepła pomaga wykorzystać energię wtedy, gdy słońce świeci, a zużycie jest niższe.
Tu też działa ta sama logika co w elektronice: dobór nie polega na wybraniu „najlepszego” elementu z katalogu, tylko na dopasowaniu go do warunków pracy. A kiedy warunki są ciężkie, na pierwszy plan wychodzą temperatura, szczelność i odporność materiału.
Gdy zamiast elektroniki liczy się przepływ spalin
W układzie wydechowym zadanie jest proste tylko z pozoru: zebrać spaliny z kilku cylindrów i poprowadzić je dalej możliwie małym oporem. Problem w tym, że ten element pracuje w bardzo trudnym środowisku. Mamy wysoką temperaturę, drgania, cykle nagrzewania i chłodzenia oraz stałą ekspozycję na naprężenia materiału. To właśnie dlatego jego żywotność bywa dużo bardziej zależna od jakości wykonania niż od samej nazwy części.
Typowe materiały to żeliwo oraz stale odporne na temperaturę. Żeliwo dobrze znosi ciepło, ale gorzej reaguje na gwałtowne zmiany temperatury i pęknięcia zmęczeniowe. Stal nierdzewna daje większą elastyczność projektową, lecz wymaga dobrej jakości spawów i dopasowania grubości ścianki. W silnikach z turbodoładowaniem obciążenie cieplne jest jeszcze większe, więc margines bezpieczeństwa ma szczególne znaczenie.
Przeczytaj również: Tranzystor NPN - Działanie, dobór, podłączenie. Uniknij błędów!
Po czym poznać, że coś jest nie tak
- pojawia się metaliczny stuk lub syczenie przy zimnym starcie;
- widać sadzę wokół połączeń albo uszczelki;
- czuć spaliny pod maską lub w kabinie;
- silnik pracuje głośniej, a układ dolotowy lub czujniki zaczynają zgłaszać błędy;
- temperatura w komorze silnika rośnie bardziej niż wcześniej.
To ważne, bo nieszczelność nie jest tylko „hałasem”. Może zaburzać odczyty sondy lambda, obniżać sprawność układu i prowadzić do dodatkowych usterek w okolicznych podzespołach. W praktyce nawet drobne pęknięcie potrafi z czasem dać dużo większy koszt niż szybka diagnoza.
Jak wybrać właściwe rozwiązanie bez zgadywania
Najlepszy sposób jest prosty: najpierw określasz funkcję, potem warunki pracy, a dopiero na końcu patrzysz na konkretny model. Jeśli chodzi o elektronikę, pytam o prąd, napięcie i temperaturę. Jeśli o ciepło, patrzę na orientację, zacienienie i straty. Jeśli o spaliny, sprawdzam odporność na ciepło, drgania i szczelność połączeń. Taki porządek oszczędza czas i ogranicza błędy, które później wychodzą dopiero po montażu.
| Sytuacja | Najważniejsze kryterium | Co zwykle decyduje o sukcesie |
|---|---|---|
| Układ tranzystorowy | Zapas prądowy i termiczny | Poprawny punkt pracy i sensowny rezystor bazowy |
| Instalacja solarna | Uzysk w realnych warunkach | Dobre ustawienie, brak cienia i małe straty ciepła |
| Układ wydechowy | Odporność materiału i szczelność | Jakość wykonania i brak naprężeń montażowych |
- Nie wybieraj po samej nazwie - identyczne określenie może oznaczać zupełnie inną funkcję.
- Nie ignoruj temperatury - to ona najczęściej odsłania słabe punkty konstrukcji.
- Nie zakładaj idealnych warunków - cień, wibracje i straty są normalne, nie wyjątkowe.
- Nie pomijaj dokumentacji - parametry graniczne i zalecenia montażowe naprawdę mają znaczenie.
Co zapamiętać, zanim zamkniesz temat
Jeśli pracujesz nad elektroniką, traktuj tę elektrodę jako część punktu pracy tranzystora, a nie jako ogólne hasło. Jeśli interesuje Cię odzysk ciepła, patrz przede wszystkim na realne warunki montażu i straty, nie na sam opis katalogowy. Jeśli chodzi o spaliny, kluczowe są temperatura, drgania i szczelność, bo to one najczęściej decydują o awarii.
W praktyce jedna nazwa prowadzi do kilku różnych decyzji projektowych, ale logika pozostaje podobna: najpierw sprawdzasz, co ma być zbierane, potem dokąd ma to trafić, a dopiero na końcu wybierasz konstrukcję. Gdy pilnujesz tego porządku, łatwiej odsiać marketing, skróty myślowe i źle dobrane rozwiązania.
