Pole magnetyczne da się zamienić na bardzo praktyczny sygnał elektryczny i właśnie dlatego czujnik Halla tak często trafia do elektroniki użytkowej, automatyki i układów samochodowych. W tym tekście pokazuję, jak działa taki element, czym różni się wersja analogowa od cyfrowej oraz kiedy lepiej wybrać hallotron, a kiedy zwykły przełącznik. Dorzucam też wskazówki doboru i prosty sposób diagnozy, bo w praktyce największe problemy zwykle zaczynają się od magnesu, odległości i orientacji montażu.
Najważniejsze informacje w skrócie
- Hallotron zamienia zmianę pola magnetycznego na zmianę napięcia albo stan cyfrowy.
- Wersja liniowa daje sygnał analogowy, a przełączniki działają jak bezkontaktowy włącznik.
- W wielu popularnych układach liniowych punkt spoczynkowy wypada blisko VCC / 2, czyli około 2,5 V przy zasilaniu 5 V.
- O działaniu decydują nie tylko sam układ, ale też biegun magnesu, szczelina i ustawienie osi czułości.
- Najczęstsze zastosowania to pozycja, prędkość obrotowa, BLDC, obecność elementu i pomiar prądu.
- Jeśli coś nie działa, najpierw sprawdza się zasilanie, polaryzację magnesu i geometrię montażu, dopiero później sam sensor.

Jak pole magnetyczne zamienia się w napięcie
W środku działa cienki element półprzewodnikowy, przez który płynie prąd. Gdy prostopadle do tej struktury pojawi się pole magnetyczne, nośniki ładunku zostają odchylone i na bocznych elektrodach powstaje napięcie Halla. Im silniejsze pole, tym wyraźniejsza zmiana sygnału, choć dokładna charakterystyka zależy od konkretnego układu i jego elektroniki wewnętrznej.

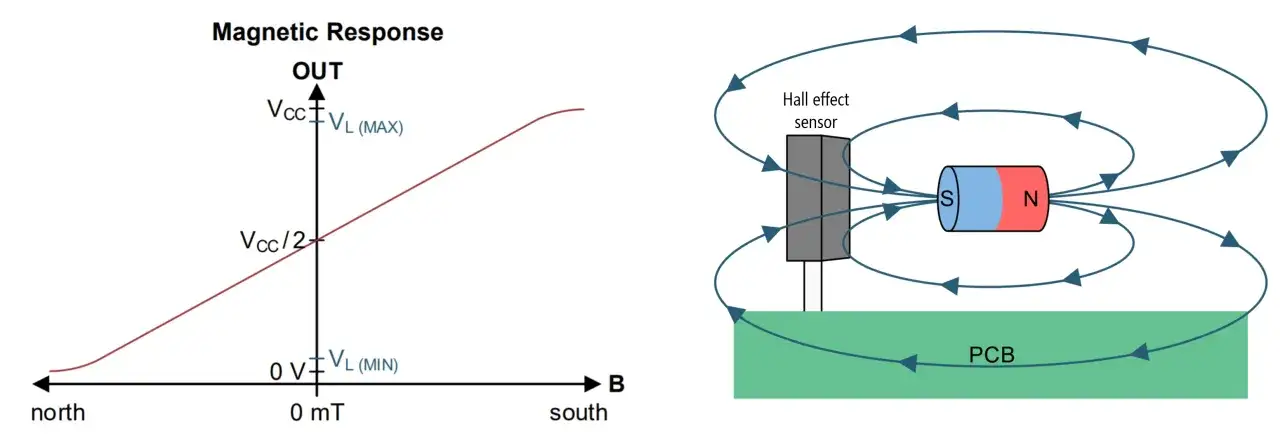

Najprościej widzę to tak: układ liniowy zachowuje się jak bezkontaktowy potencjometr, a przełącznik magnetyczny działa jak włącznik ON/OFF. W wielu popularnych wersjach liniowych napięcie spoczynkowe wynosi około połowy zasilania, więc przy 5 V dostajesz mniej więcej 2,5 V bez pola albo przy jego bardzo małym wpływie. Po zbliżeniu bieguna południowego sygnał zwykle rośnie w stronę zasilania, a przy północnym spada w stronę masy. To właśnie dlatego orientacja magnesu ma większe znaczenie, niż wielu osobom wydaje się na początku.
W praktyce ta sama zasada pozwala mierzyć nie tylko obecność magnesu, ale też pozycję, prędkość i kierunek ruchu. To prowadzi do pytania, kiedy lepiej wybrać wersję analogową, a kiedy cyfrową.
Jakie odmiany spotyka się najczęściej
Ja zawsze zaczynam od rozróżnienia, czy potrzebny jest sygnał ciągły, czy tylko informacja „jest” albo „nie ma”. To od razu zawęża wybór i oszczędza późniejszego przepinania układu na stole. W praktyce najczęściej spotyka się kilka rodzin sensorów magnetycznych, które różnią się nie tyle nazwą, ile sposobem reakcji na pole.
| Typ | Co robi | Największa zaleta | Ograniczenie | Typowe użycie |
|---|---|---|---|---|
| Liniowy | Zmiennym napięciem odwzorowuje siłę i kierunek pola | Daje informację pośrednią, nie tylko stan zero-jedynkowy | Wymaga odczytu analogowego i zwykle kalibracji | Pozycja, kąt, poziom, pomiar prądu |
| Unipolarny przełącznik | Włącza się przy jednej polaryzacji pola | Prosty i tani w integracji | Trzeba trafić właściwym biegunem | Krańcówki bezkontaktowe, obecność elementu |
| Bipolarny przełącznik | Przełącza stan przy jednej polaryzacji, a wraca przy przeciwnej | Sprawdza się przy naprzemiennych biegunach | Wymaga sensownie zaprojektowanego toru magnetycznego | Pierścienie magnetyczne, zliczanie ruchu |
| Latch | Zmienia stan przy jednym biegunie i podtrzymuje go do pojawienia się przeciwnego | Daje stabilne przełączanie przy ruchu obrotowym | Nie nadaje się do najprostszej detekcji obecności | Silniki BLDC, enkodery, liczenie obrotów |
| Omnipolarny | Reaguje na oba bieguny | Najłatwiejszy montaż magnesu | Mniej kontroli nad kierunkiem działania | Klapy, małe mechanizmy, proste czujniki otwarcia |
Różnica między tymi odmianami jest ważniejsza niż obudowa czy nazwa handlowa. Jeśli sensor ma tylko informować o przekroczeniu progu, nie ma sensu przepłacać za bardziej rozbudowaną wersję. Jeśli za to potrzebujesz położenia pośredniego, wersja liniowa od razu staje się rozsądniejszym wyborem. I właśnie to najlepiej widać w codziennych zastosowaniach.
Jeśli chcesz dobrać element do projektu, ta klasyfikacja jest punktem wyjścia, a nie dodatkiem. Dalej warto sprawdzić, gdzie taki układ pracuje najlepiej i gdzie potrafi dać realną przewagę nad klasycznym stykiem.
Gdzie używa się go w elektronice i elektryce
Największą zaletą tego rozwiązania jest brak kontaktu mechanicznego. Dla mnie to od razu oznacza mniej zużycia, mniej drgań styku i większą powtarzalność. W praktyce sensor magnetyczny trafia tam, gdzie trzeba wykryć ruch, pozycję albo prąd bez fizycznego dotykania mierzonego elementu.

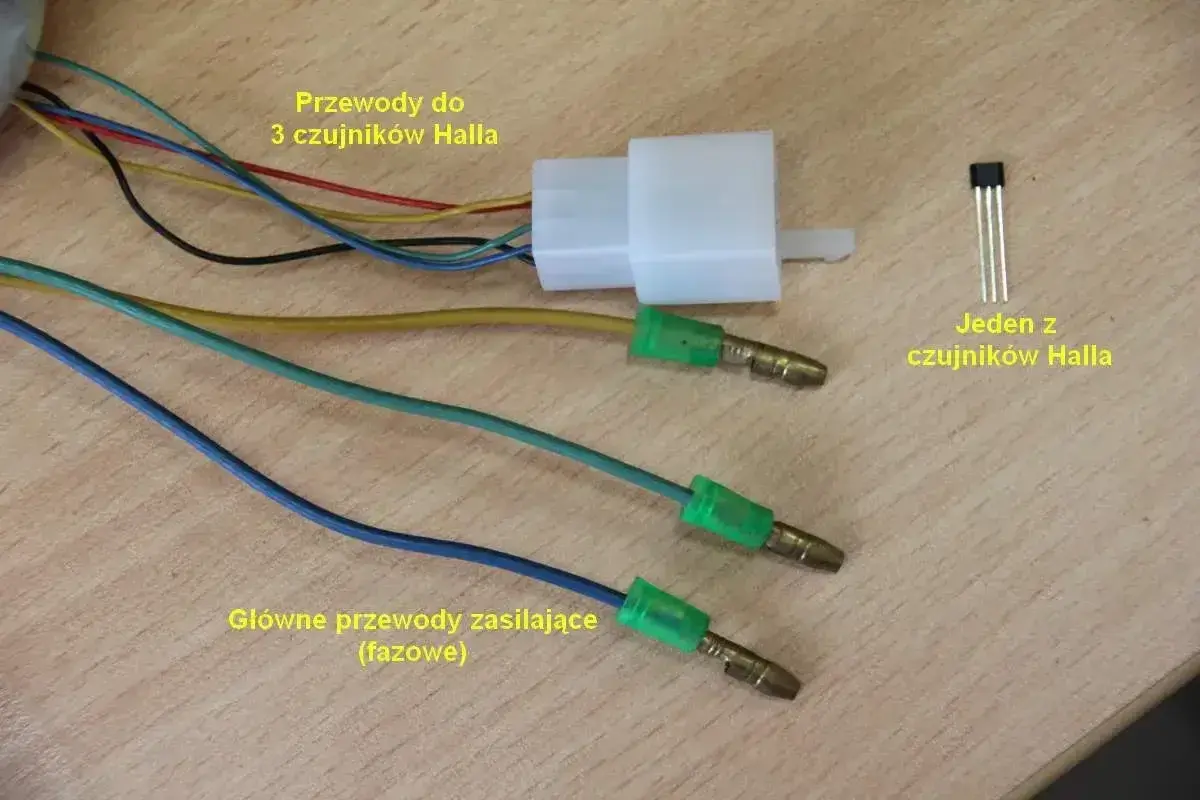

- Silniki BLDC - układ pomaga wykrywać położenie wirnika i wspiera komutację. Bez tego sterownik traci orientację, a silnik zaczyna pracować gorzej albo w ogóle nie startuje.
- Laptopy, tablety i klapy ochronne - mały magnes i hallotron pozwalają wykryć zamknięcie pokrywy bez dodatkowego mikroprzełącznika. To proste, trwałe i dobrze znosi miliony cykli.
- Motoryzacja - czujniki położenia wału, wałka, pedału czy dźwigni zmiany biegów korzystają z tego, że pole magnetyczne daje się mierzyć bez tarcia i zużycia styków.
- Pomiar prądu - układ wykrywa pole wytwarzane przez przewodnik, więc pozwala mierzyć prąd bez rozcinania toru i bez dodatkowych strat mocy na boczniku. To jest szczególnie cenne w zasilaczach, falownikach i magazynach energii.
- Automatyka i AGD - pozycja zaworów, elementów ruchomych, pokryw albo osłon to dokładnie ten przypadek, w którym bezkontaktowy odczyt po prostu wygrywa z mechanicznym mikrowyłącznikiem.
W takich zadaniach widać też ograniczenie: sensor sam w sobie nie „widzi” obiektu, tylko reaguje na pole magnetyczne. Jeśli magnes jest źle ustawiony, zbyt daleko albo za słaby, elektronika nie uratuje mechaniki. To prowadzi prosto do doboru konkretnego modelu.
Jak dobrać właściwy model do projektu
Gdy dobieram taki element, nie zaczynam od katalogu, tylko od odpowiedzi na jedno pytanie: czy potrzebuję stanów logicznych, czy wartości pośrednich. Dopiero potem sprawdzam zasilanie, polaryzację, zakres czułości i sposób montażu. To brzmi prosto, ale właśnie na tych detalach najczęściej wywracają się szybkie prototypy.
| Co sprawdzić | Na co zwrócić uwagę | Dlaczego to ważne |
|---|---|---|
| Zasilanie | 3,3 V czy 5 V, pobór prądu, tolerancja napięcia | Nie każdy układ pracuje poprawnie z niskim napięciem albo zasilaniem bez stabilizacji |
| Rodzaj wyjścia | Analogowe, open-collector, open-drain, push-pull | To decyduje o prostocie podłączenia do mikrokontrolera i o potrzebie rezystora podciągającego |
| Czułość i próg | Zakres pola, punkt zadziałania, punkt powrotu, histereza | Za mała czułość daje brak reakcji, za duża może łapać zakłócenia |
| Polaryzacja magnesu | Unipolarny, bipolarny, latch czy omnipolarny | Zły typ oznacza później nieprzewidywalne przełączanie albo brak reakcji |
| Geometria montażu | Oś czułości, odległość, czy magnes przechodzi bokiem czy czołowo | Nawet dobry sensor źle pracuje, jeśli magnes mija go w niewłaściwej osi |
| Warunki pracy | Temperatura, drgania, zakłócenia elektromagnetyczne, obecność stali | Środowisko potrafi przesunąć próg albo osłabić pole |
Jeśli sensor ma iść bezpośrednio do mikrokontrolera, najwygodniejszy bywa push-pull. Jeśli ma współpracować z prostą logiką albo wejściem wymagającym podciągania, open-collector albo open-drain też są dobrym wyborem, tylko trzeba to uwzględnić w schemacie. Ja zwykle patrzę też na histerezę, bo w aplikacjach mechanicznych chroni ona przed „buczeniem” wyjścia przy granicznej odległości magnesu.
Po takim doborze zostaje już tylko test w realnym układzie, a tam najczęściej wychodzą błędy, których nie widać na papierze.
Jak sprawdzić działanie i szybko wykryć błąd
W diagnostyce zaczynam od rzeczy banalnych, bo one najczęściej są przyczyną problemu. W zbyt wielu projektach winę zrzuca się na sam układ, a okazuje się, że magnes był odwrócony, szczelina za duża albo masa podłączona nie tam, gdzie trzeba. Z punktu widzenia praktyki to oszczędza więcej czasu niż analizowanie całego schematu.
- Sprawdź zasilanie i masę. Bez poprawnego VCC układ często zachowuje się pozornie martwo albo generuje niestabilny sygnał.
- Przyłóż znany magnes i zwróć uwagę na biegun. Jeśli model jest unipolarny, zła polaryzacja nie wywoła żadnej reakcji.
- Zmierz wyjście multimetrem, a jeśli masz możliwość, także oscyloskopem. Dla wersji liniowej zobaczysz zmianę napięcia, a dla cyfrowej przejście między stanami.
- Zmniejsz i zwiększ odległość między magnesem a sensorem. Jeżeli reakcja znika po niewielkim odsunięciu, problemem może być zbyt słaby magnes albo za duża szczelina.
- Sprawdź otoczenie mechaniczne. Stalowa blacha, wspornik, śruba albo obcy magnes potrafią mocno zniekształcić pole.
- Jeśli układ pracuje w maszynie lub samochodzie, obejrzyj przewody i złącza. W praktyce awaria rzadko jest tylko „elektroniczna”.
Najbardziej lubię ten test, który robię bez narzędzi specjalistycznych: powoli przesuwam magnes po osi czułości i obserwuję, czy wyjście zmienia się płynnie i powtarzalnie. Jeśli reakcja skacze, przeskakuje albo pojawia się tylko w jednym bardzo wąskim położeniu, problem zwykle leży w geometrii, nie w samym układzie. I właśnie tu wychodzi najważniejsza lekcja: niezawodność zależy bardziej od montażu niż od samej elektroniki.
Dlaczego mechanika montażu robi tu większą różnicę niż sama elektronika
Gdy mam pod ręką dobry hallotron, a mimo to układ działa słabo, prawie zawsze winny jest tor magnetyczny. Magnes musi poruszać się względem czułej osi w przewidywalny sposób, a szczelina powietrzna nie może się zmieniać od drgań, luzów albo kiepskiego mocowania. Jeśli ten warunek jest spełniony, sensor staje się bardzo przewidywalny i ma długą żywotność.
- Stała odległość daje stabilny próg zadziałania i mniej fałszywych przełączeń.
- Właściwa polaryzacja magnesu decyduje, czy układ w ogóle zareaguje.
- Odpowiednia histereza chroni przed drganiami sygnału w pobliżu progu.
- Ostrożny dobór zamiennika jest ważniejszy niż sama zgodność obudowy i liczby wyprowadzeń.
Jeśli miałbym zostawić jedną praktyczną zasadę, to byłaby ona prosta: dobieraj cały układ pomiarowy, a nie tylko sam sensor. W dobrze zaprojektowanej aplikacji hallotron jest cichy, trwały i bardzo skuteczny, a w źle zrobionej nawet najlepszy model zacznie wyglądać na wadliwy. Właśnie dlatego w elektronice i elektryce ten element wciąż ma tak silną pozycję.
