Tranzystor NPN to jeden z tych elementów, które wyglądają niepozornie, a w praktyce decydują o tym, czy układ zadziała pewnie, czy zacznie się grzać, gubić sygnał albo w ogóle nie wystartuje. W tym artykule pokazuję, jak działa, jak odczytać jego wyprowadzenia, jak dobrać model do zadania i jak podłączyć go jako przełącznik bez typowych wpadek. Dla kogoś składającego prostą automatykę, sterowanie LED-ami, przekaźnikami albo mały wzmacniacz to wiedza, która szybko przekłada się na lepsze projekty.
Najważniejsze fakty o tranzystorze NPN w skrócie
- Pracuje jak sterowany prądem przełącznik lub wzmacniacz sygnału.
- W typowym układzie low-side emiter łączy się z masą, a obciążenie trafia w kolektor.
- Złącze baza-emiter zaczyna przewodzić zwykle przy około 0,6-0,7 V dla krzemu.
- Przy przełączaniu liczą się przede wszystkim prąd bazy, VCE(sat) i maksymalny prąd kolektora.
- Obciążenia indukcyjne wymagają diody zabezpieczającej, inaczej łatwo uszkodzić element.
- W wielu układach NPN jest najprostszy, ale przy większych prądach MOSFET bywa rozsądniejszy.

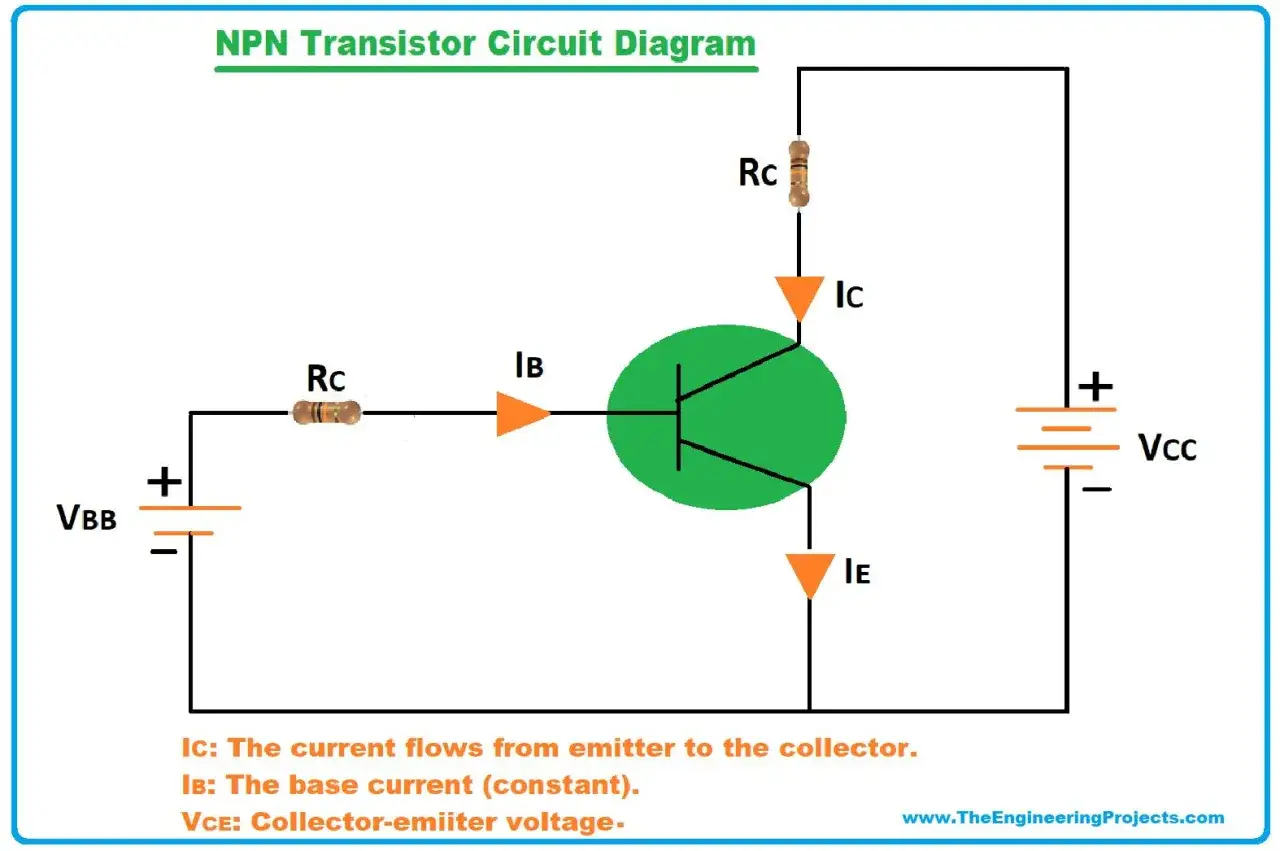

Jak działa tranzystor NPN w praktyce
W uproszczeniu patrzę na niego jak na mały zawór prądu: niewielki prąd bazy steruje dużo większym prądem płynącym między kolektorem a emiterem. To właśnie dlatego element ten nadaje się zarówno do wzmacniania sygnałów, jak i do włączania obciążenia z poziomu mikrokontrolera, czujnika czy prostego przycisku. W NPN kierunek przewodzenia jest „naturalny” dla układów, w których obciążenie znajduje się po stronie zasilania, a tranzystor ściąga je do masy.
Najważniejsze są trzy stany pracy. W stanie odcięcia tranzystor jest wyłączony i prąd praktycznie nie płynie. W stanie aktywnym wzmacnia sygnał, bo prąd kolektora rośnie proporcjonalnie do prądu bazy. W stanie nasycenia działa już jak zamknięty klucz, a spadek napięcia kolektor-emiter jest niski, zwykle rzędu 0,2-0,3 V, jeśli układ został dobrze dobrany.
Przeczytaj również: Skuteczne ekranowanie - Klatka Faradaya bez mitów i błędów
Trzy stany pracy
- Odcięcie - baza nie dostaje odpowiedniego napięcia, więc tranzystor jest wyłączony.
- Stan aktywny - prąd bazy steruje prądem kolektora, co wykorzystuje się we wzmacniaczach.
- Nasycenie - tranzystor jest mocno włączony i nadaje się do przełączania obciążeń.
W praktyce najbardziej użyteczny dla elektronika jest właśnie tryb nasycenia, bo daje przewidywalne włączanie i małe straty mocy. To prowadzi prosto do pytania, jak rozpoznać końcówki i nie pomylić ich w realnym układzie.
Jak odczytać symbol i wyprowadzenia bez zgadywania
Na schemacie NPN poznasz po strzałce na emiterze skierowanej na zewnątrz. To drobny detal, ale bardzo pomocny przy szybkiej identyfikacji, zwłaszcza gdy pracujesz z wieloma elementami naraz. W praktyce większy problem niż sam symbol sprawia obudowa, bo układ wyprowadzeń nie jest uniwersalny dla wszystkich modeli i producentów.
Najczęściej spotkasz obudowy małosygnałowe typu TO-92 albo SOT-23, ale pinout może być różny nawet w ramach podobnych rodzin. Dlatego nie zakładam na pamięć, że zawsze będzie E-B-C albo C-B-E - przed montażem sprawdzam datasheet. To oszczędza czas i chroni przed klasycznym błędem: układ wygląda dobrze, ale tranzystor nie pracuje albo grzeje się od pierwszego uruchomienia.
| Element | Co oznacza | Na co uważać |
|---|---|---|
| Emiter | Źródło nośników, w układach przełączających zwykle po stronie masy | Zamiana z kolektorem często psuje działanie układu |
| Baza | Wejście sterujące, przez które płynie mały prąd | Bez rezystora łatwo przeciążyć wyjście sterujące |
| Kolektor | Wyjście prądowe do obciążenia | Tu trafia obciążenie w typowym układzie low-side |
Jeśli symbol i piny są już jasne, można przejść do rzeczy najważniejszej z perspektywy doboru elementu: jak ocenić, czy konkretny model wytrzyma zadanie, które mu stawiasz.
Jak dobrać odpowiedni model do zadania
Tu najczęściej popełnia się błąd: ktoś widzi wzmocnienie hFE i uznaje, że to wystarczy do projektowania. Nie wystarczy. Wzmocnienie zależy od prądu, temperatury i konkretnego egzemplarza, a w praktyce potrafi zmieniać się wyraźnie nawet w obrębie tej samej serii. Ja przy doborze zaczynam od obciążenia, napięcia zasilania i sposobu pracy, a dopiero potem patrzę na parametry katalogowe.
| Parametr | Dlaczego jest ważny | Praktyczna wskazówka |
|---|---|---|
| Maksymalny prąd kolektora | Określa, jak duże obciążenie można bezpiecznie sterować | Dobierz z zapasem, nie „na styk” |
| Maksymalne napięcie kolektor-emiter | Chroni przed przebiciem przy zasilaniu i przepięciach | Wybieraj element z wyraźnym marginesem względem napięcia układu |
| VCE(sat) | Pokazuje straty w trybie przełączania | Niższe VCE(sat) oznacza mniejsze grzanie |
| hFE | Informuje o wzmocnieniu prądowym | Traktuj jako wartość orientacyjną, nie jako podstawę jedynego obliczenia |
| Moc strat | Wpływa na temperaturę obudowy i niezawodność | Sprawdź, ile ciepła zostanie w tranzystorze w najgorszym scenariuszu |
| Obudowa | Decyduje o montażu i odprowadzaniu ciepła | TO-92 nie zachowa się jak tranzystor mocy w TO-220 |
Warto pamiętać o temperaturze. Przy wzroście temperatury napięcie baza-emiter spada mniej więcej o 2 mV/°C, więc punkt pracy potrafi się przesuwać bardziej, niż na pierwszy rzut oka wygląda. To jeden z powodów, dla których proste układy działają świetnie na biurku, a gorzej po zamknięciu w obudowie lub przy wyższej temperaturze otoczenia. Z tego miejsca łatwo przejść do konkretu: jak policzyć i podłączyć NPN jako przełącznik.
Jak podłączyć go jako przełącznik bez niespodzianek
Najpopularniejszy układ to sterowanie low-side. Obciążenie trafia między plus zasilania a kolektor, emiter łączy się z masą, a baza dostaje sygnał przez rezystor. Takie połączenie jest proste, logiczne i dobrze współpracuje z mikrokontrolerami, czujnikami oraz prostymi układami logicznymi.
Najważniejszy krok to dobór prądu bazy. Przy przełączaniu nie projektuję na katalogowe hFE, tylko zakładam wymuszone wzmocnienie rzędu 10-20. Oznacza to, że jeśli obciążenie pobiera 100 mA, baza powinna dostać mniej więcej 5-10 mA, zależnie od tranzystora i warunków pracy. Dopiero z tego wylicza się rezystor bazy.
- Ustal prąd obciążenia i sprawdź dopuszczalny prąd kolektora tranzystora.
- Przyjmij wymuszone wzmocnienie 10-20 dla pracy przełączającej.
- Policz prąd bazy: IB = IC / 10 lub / 20.
- Oblicz rezystor bazy ze wzoru: R = (Vsterowania - 0,7 V) / IB.
- Sprawdź, czy wyjście sterujące jest w stanie dostarczyć taki prąd.
Przykład praktyczny: dla wyjścia 5 V, obciążenia 100 mA i założenia IB = 10 mA rezystor bazy wyjdzie około 430 Ω. W realnym układzie wybieram najbliższą wartość z szeregu, zwykle 390 Ω albo 470 Ω, ale tylko wtedy, gdy pin sterujący ma odpowiedni zapas prądowy. Jeśli źródło sterujące ma ograniczenie 4 mA, trzeba zmniejszyć obciążenie albo użyć innego stopnia pośredniczącego.
W układach z cewką, przekaźnikiem lub silnikiem dokładam diodę zabezpieczającą równolegle do obciążenia. Bez niej impuls indukcyjny przy wyłączaniu potrafi uszkodzić tranzystor już przy pierwszym cyklu. Dodatkowo, gdy wejście sterujące może pływać przy starcie systemu, przydaje się rezystor ściągający bazę do masy - zwykle rzędu dziesiątek kiloohmów. To drobiazg, ale w praktyce bardzo poprawia przewidywalność układu.
NPN, PNP czy MOSFET wybór zależy od topologii, nie od przyzwyczajenia
Tu najłatwiej o niepotrzebne uproszczenia. NPN jest świetny tam, gdzie chcesz sterować od strony masy i zależy Ci na prostym układzie low-side. PNP lepiej pasuje do sterowania high-side, gdy obciążenie ma pozostać po stronie dodatniej zasilania. MOSFET z kolei często wygrywa tam, gdzie prąd jest większy albo liczy się mniejszy spadek napięcia i niższe straty mocy.
| Cecha | NPN | PNP | MOSFET N-kanałowy |
|---|---|---|---|
| Sposób sterowania | Prąd bazy | Prąd bazy o odwrotnej polaryzacji | Napięcie bramki |
| Typowe użycie | Low-side, proste przełączanie | High-side | Low-side, większe prądy, wyższa sprawność |
| Straty w przewodzeniu | Umiarkowane | Umiarkowane | Zwykle niższe przy dobrze dobranym RDS(on) |
| Łatwość sterowania z mikrokontrolera | Wysoka przy małych i średnich obciążeniach | Trudniejsza bez dodatkowego drivera | Bardzo dobra, ale zależna od wymaganego napięcia bramki |
| Największa zaleta | Prostota i przewidywalność | Wygodne sterowanie od strony plusa | Niskie straty i dobra skalowalność prądowa |
W praktyce nie wybieram elementu „bo tak się robiło”. Wybieram go pod topologię i warunki pracy. Jeśli układ ma sterować niewielką cewką, diodą LED albo małym przekaźnikiem, NPN bywa najprostszym rozwiązaniem. Jeśli prąd rośnie, a sprawność staje się ważna, MOSFET szybciej wychodzi na prowadzenie. To właśnie dlatego opłaca się znać typowe błędy, zanim przejdzie się do lutowania.
Najczęstsze błędy przy NPN, które widzę najczęściej
Niektóre awarie wyglądają na poważne, a wynikają z jednego drobnego przeoczenia. Najczęściej chodzi o pinout, rezystor bazy, zbyt mały zapas prądowy albo brak zabezpieczenia przy obciążeniu indukcyjnym. Zamiast szukać winy w „wadliwym tranzystorze”, zwykle najpierw sprawdzam kilka podstawowych rzeczy.
| Błąd | Co się dzieje | Jak to naprawić |
|---|---|---|
| Pomylenie kolektora z emiterem | Układ nie działa albo działa niestabilnie | Sprawdź datasheet i orientację obudowy |
| Brak rezystora w bazie | Za duży prąd z wyjścia sterującego, ryzyko uszkodzenia | Dodaj rezystor i przelicz prąd bazy |
| Za mały prąd bazy | Tranzystor nie wchodzi w nasycenie, grzeje się i słabiej steruje obciążeniem | Zmniejsz rezystor bazy albo użyj mocniejszego drivera |
| Brak diody przy cewce | Przepięcie przy wyłączaniu może uszkodzić tranzystor | Dodaj diodę flyback dobraną do prądu obciążenia |
| Zbyt duży prąd kolektora | Obudowa i złącze przegrzewają się | Wybierz tranzystor o większym zapasie albo zmień topologię |
| Oparcie projektu wyłącznie na hFE | Układ działa w jednym egzemplarzu, a w innym już nie | Projektuj z zapasem i licz prąd bazy dla saturacji |
W praktyce właśnie ten ostatni błąd jest najbardziej zdradliwy. Dwa tranzystory z tego samego oznaczenia potrafią zachowywać się inaczej, a wzmocnienie może wyraźnie zależeć od temperatury i punktu pracy. Dlatego przy uruchamianiu warto mieć krótką checklistę, która pozwoli szybko wyłapać problem, zanim układ trafi do obudowy.
Zanim uruchomisz układ, sprawdź te rzeczy
Gdybym miał zostawić tylko jedną praktyczną wskazówkę, powiedziałbym: nie uruchamiaj układu „na wiarę”. Krótka kontrola przed pierwszym zasileniem oszczędza więcej czasu niż późniejsze diagnozowanie spalonych elementów. To szczególnie ważne przy cewkach, silnikach i prostych sterownikach opartych na mikrokontrolerach.
- Sprawdź pinout w datasheet, nie tylko na rysunku z Internetu.
- Policz prąd bazy z realnym zapasem, a nie na granicy możliwości wyjścia sterującego.
- Zweryfikuj, czy obciążenie nie przekracza dopuszczalnego prądu kolektora.
- Upewnij się, że tranzystor ma miejsce na odprowadzenie ciepła.
- Przy obciążeniu indukcyjnym dodaj diodę zabezpieczającą.
- Jeśli wejście sterujące może być w stanie nieustalonym, dodaj rezystor ściągający bazę.
W dobrze zaprojektowanym układzie NPN nie jest kapryśny ani trudny w użyciu. Jest po prostu elementem, który wymaga kilku konkretnych decyzji: prawidłowego pinoutu, sensownego prądu bazy, ochrony przed przepięciami i rozsądnego zapasu parametrów. Jeśli te warunki są spełnione, tranzystor NPN pozostaje jednym z najpraktyczniejszych narzędzi w elektronice, zwłaszcza tam, gdzie liczy się prostota, szybkość uruchomienia i przewidywalne zachowanie.
