Skuteczne ekranowanie - Klatka Faradaya bez mitów i błędów

Przewodząca obudowa, znana jako klatka faradaya, to jedno z najpraktyczniejszych rozwiązań w elektronice i elektryce, gdy trzeba odciąć układ od zakłóceń albo zatrzymać emisję sygnału wewnątrz. W tym tekście pokazuję, jak działa ekranowanie, co faktycznie blokuje, gdzie ma sens w nowoczesnym sprzęcie i jakie błędy najczęściej psują efekt. Dorzucam też proste wskazówki, dzięki którym łatwiej odróżnić działającą osłonę od metalowego pudełka, które tylko wygląda „technicznnie”.

Jak działa ekran przewodzący i co naprawdę blokuje

Najprościej patrzę na to tak: gdy pole elektromagnetyczne trafia w przewodnik, swobodne elektrony ustawiają się tak, by przeciwdziałać temu oddziaływaniu. W efekcie wewnątrz zamkniętej, przewodzącej przestrzeni pole elektryczne jest mocno osłabione albo praktycznie znika. To nie jest magia, tylko fizyka przewodników i równowaga ładunków na powierzchni.

W praktyce nie oznacza to jednak „blokuje wszystko”. Zwykła osłona świetnie radzi sobie z zakłóceniami radiowymi, Wi-Fi, sygnałami komórkowymi czy impulsami elektrostatycznymi, ale statyczne i wolnozmienne pola magnetyczne są dużo większym wyzwaniem. Jak przypomina Caltech, dla takich pól sam przewodzący ekran nie jest rozwiązaniem uniwersalnym. Jeśli więc ktoś obiecuje cudowną ochronę przed każdym rodzajem pola, warto podchodzić do tego ostrożnie.

Ważny jest też rozmiar i jakość konstrukcji. Im większe są szczeliny, otwory wentylacyjne i przerwy na łączeniach, tym łatwiej energia „przecieka” do środka. Przy wyższych częstotliwościach nawet niewielkie nieszczelności potrafią działać jak anteny szczelinowe, czyli niepożądane drogi wejścia dla sygnału. Gdy rozumie się ten mechanizm, łatwiej odróżnić solidne ekranowanie od pozoru ochrony. To prowadzi wprost do pytania, gdzie takie rozwiązania są naprawdę użyteczne.

Gdzie takie osłony pracują w elektronice i elektryce

W technice ten sam pomysł wraca w kilku bardzo różnych miejscach. Widać go w obudowach urządzeń, kablach, laboratoriach pomiarowych i sprzęcie codziennym. Jak podaje EPA, kuchenki mikrofalowe są projektowane tak, by promieniowanie nie wydostawało się z komory, a metalowa siatka w drzwiach jest jednym z najbardziej rozpoznawalnych przykładów takiego ekranowania.

• Kuchenki mikrofalowe - metalowa komora zatrzymuje mikrofale wewnątrz, a siatka w oknie pozwala patrzeć do środka bez wycieku energii. To dobry przykład, bo pokazuje, że ekran może być częściowo perforowany, ale nadal skuteczny, jeśli otwory są odpowiednio małe względem częstotliwości.
• Kable ekranowane - w przewodach audio, pomiarowych i przemysłowych ekran przejmuje zakłócenia zanim trafią do żyły sygnałowej. Tu najważniejsza jest ciągłość oplotu i poprawne zakończenie złącza.
• Laboratoria i aparatura pomiarowa - obudowy ekranowane ograniczają EMI, czyli zakłócenia elektromagnetyczne, które potrafią rozjechać bardzo czułe pomiary. W takim środowisku liczy się nie tylko materiał, ale też szczelność drzwi, filtracja przepustów i uziemienie całego układu.
• Torby i etui RFID - stosowane do blokowania odczytu kart, kluczy i niektórych modułów komunikacyjnych. To mniejsza, mobilna wersja tego samego pomysłu, tylko z naciskiem na wygodę i lokalną ochronę.
• Serwerownie i urządzenia krytyczne - ekranowanie pomaga ograniczyć zakłócenia, a czasem także niepożądaną emisję sygnału na zewnątrz. W zastosowaniach bezpieczeństwa to już nie gadżet, tylko element architektury całego systemu.

Widać więc, że chodzi nie o jedną „rzecz”, ale o cały sposób myślenia o ochronie sygnału. Z tego wynika następny krok: z czego taka osłona powinna być zrobiona, jeśli ma faktycznie działać, a nie tylko wyglądać na solidną.

Z czego zrobić skuteczną osłonę

Dobór materiału ma znaczenie, ale nie działa w próżni. W ekranowaniu liczy się przewodność, ciągłość powierzchni, sposób łączenia elementów i częstotliwość zakłóceń. W praktyce często lepsza jest dobrze złożona, szczelna konstrukcja z przeciętnego materiału niż świetny materiał z fatalnymi łączeniami.

Jeśli problem dotyczy niskich częstotliwości magnetycznych, zwykły metalowy ekran może nie wystarczyć. Wtedy w grę wchodzą materiały o wysokiej przenikalności magnetycznej, na przykład mu-metal, ale to już bardziej specjalistyczny temat niż klasyczne ekranowanie RF. Innymi słowy: dobry materiał pomaga, lecz geometria i montaż często decydują bardziej niż sama nazwa stopu.

To ważna różnica, bo wiele osób zaczyna od pytania „jaki metal wybrać?”, a powinno zacząć od pytania „jakie pole chcę osłabić i w jakim paśmie?”. Ta zmiana perspektywy oszczędza sporo rozczarowań. Poniżej rozbijam to na praktyczny sposób działania.

Jak zbudować prostą osłonę bez rozczarowań

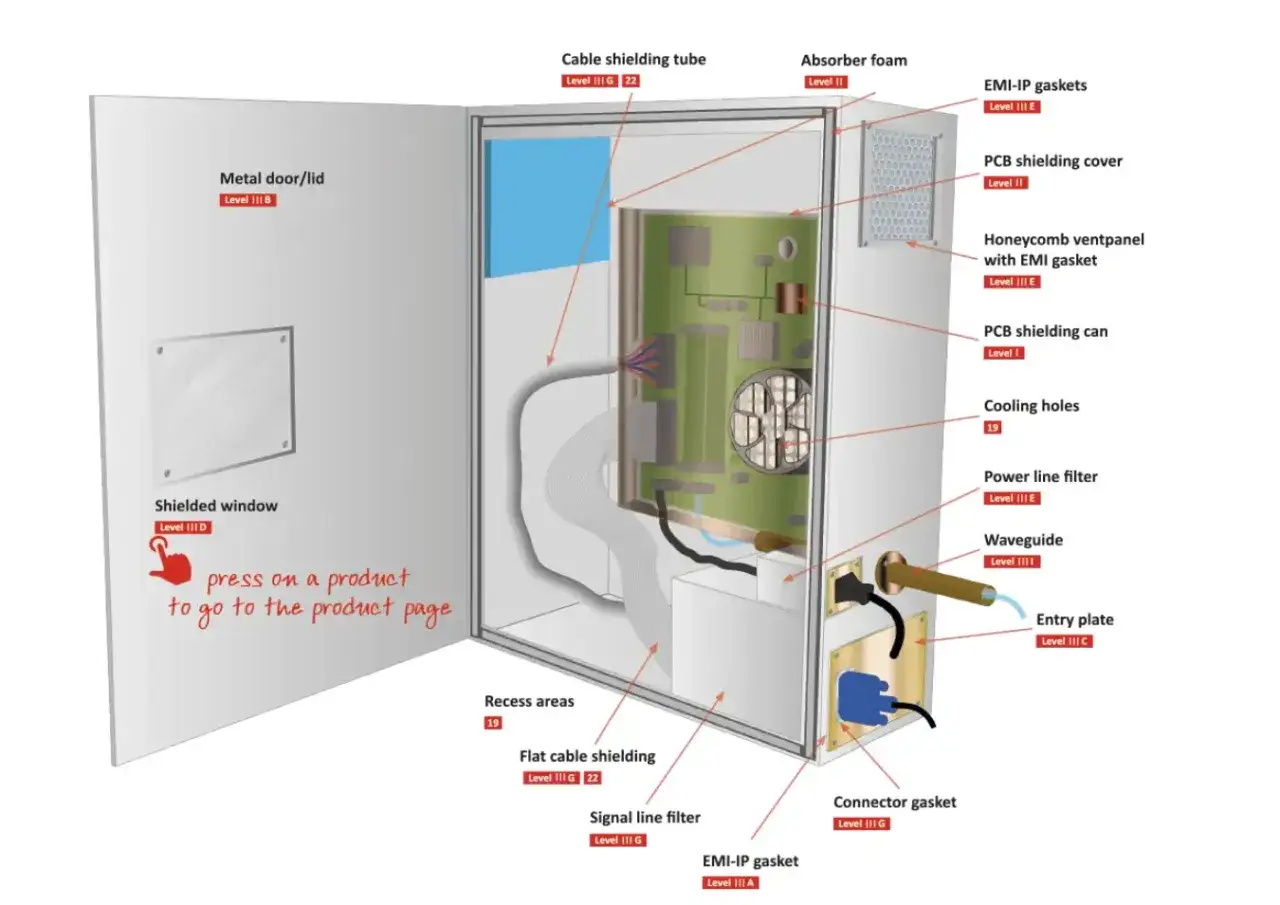

Jeśli tworzysz prostą osłonę do testów albo chcesz zabezpieczyć niewielkie urządzenie, myśl o ekranie jak o ciągłej przewodzącej skorupie. Każde miejsce, w którym metal się nie styka, jest potencjalną drogą przecieku sygnału. Dlatego lepiej poświęcić czas na łączenia niż na dokładanie coraz grubszej blachy.

1. Określ pasmo zakłóceń - inne rozwiązanie będzie sensowne dla Wi-Fi 2,4/5 GHz, a inne dla zakłóceń z instalacji energetycznej 50 Hz. Bez tego można zbudować osłonę, która „działa” tylko na papierze.
2. Zadbaj o ciągłość powierzchni - użyj blachy, przewodzącej taśmy lub siatki, ale dopilnuj, by elementy miały dobry kontakt elektryczny. Luźny styk jest słabym punktem całej konstrukcji.
3. Minimalizuj otwory i szczeliny - jeśli potrzebujesz wentylacji, otwory powinny być małe i dobrze przemyślane. W praktyce to zwykle najtrudniejszy kompromis między ekranowaniem a funkcjonalnością.
4. Przepusty kablowe traktuj jak osobny problem - kabel wychodzący z osłony potrafi „wprowadzić” zakłócenia nawet wtedy, gdy sama obudowa jest dobra. Dlatego stosuje się filtry, dławiki ferrytowe albo ekranowane złącza.
5. Nie testuj na żywym telefonie bez celu - zamknięcie pracującego smartfona w metalowej obudowie może wymusić większą moc nadawania, rozładować akumulator i podnieść temperaturę. Do eksperymentów lepiej użyć urządzenia testowego albo krótkiego, kontrolowanego pomiaru.

W prostych zastosowaniach domowych wystarcza nawet prowizoryczna wersja z metalowego pudełka albo siatki, ale tylko wtedy, gdy naprawdę rozumiesz, co robisz. Jeśli osłona ma chronić delikatną elektronikę, sam materiał to za mało. Potrzebujesz jeszcze rozsądnego prowadzenia masy, filtrów na wejściach i sensownego zamknięcia konstrukcji. To właśnie tu najczęściej pojawiają się błędy.

Najczęstsze ograniczenia i błędy, które psują efekt

Najwięcej problemów widzę wtedy, gdy ktoś traktuje ekranowanie jak „metal = działa”. To za proste. W praktyce osłona jest tak dobra, jak jej najsłabszy punkt. A ten najsłabszy punkt bardzo często nie leży w materiale, tylko w detalach montażowych.

• Za duże szczeliny - nawet dobra obudowa traci skuteczność, jeśli drzwi, wieczko albo panel serwisowy nie domykają się przewodząco.
• Brak kontroli nad przewodami - każdy kabel bez filtracji może stać się anteną wejściową albo wyjściową.
• Mylenie ekranowania RF z ochroną magnetyczną - to dwie różne sprawy. Przewodząca osłona dobrze tłumi fale radiowe, ale nie rozwiązuje każdego problemu z polem magnetycznym.
• Uziemienie traktowane jak cudowny przycisk - uziemienie bywa ważne, ale nie zastępuje ciągłej osłony. Bez szczelnej konstrukcji samo podłączenie do ziemi nie uratuje projektu.
• Test bez kontroli warunków - telefon w pudełku i brak zasięgu nie zawsze oznaczają dobry ekran. Sieci mobilne, Wi-Fi i Bluetooth zmieniają się w czasie, więc wynik trzeba porównywać ostrożnie.

Technicznie ważne jest też zrozumienie, czym jest tłumienie. W projektach podaje się je zwykle w dB. Dla natężenia pola 20 dB oznacza osłabienie 10 razy, 40 dB - 100 razy, a 60 dB - 1000 razy. To dobry punkt odniesienia, bo pozwala porównać osłony bez zgadywania, czy „wydaje się lepiej”. Kiedy już to rozumiesz, można rozsądnie podejść do zakupu albo własnego testu.

Co sprawdzić przed zakupem albo testem skuteczności

Jeśli wybierasz gotowe rozwiązanie, nie patrz tylko na opis marketingowy. Ja zawsze sprawdzam trzy rzeczy: jakie pasmo jest ekranowane, jak producent mierzył skuteczność i czy konstrukcja ma sens mechaniczny. W ekranowaniu detale są ważniejsze niż slogan.

• Zakres częstotliwości - osłona może działać dobrze na Wi-Fi, a słabo na zupełnie innym paśmie.
• Rodzaj pomiaru - tłumienie w dB powinno być powiązane z konkretną częstotliwością i warunkami testu.
• Jakość połączeń - jeśli drzwi, zawiasy albo klapa robią słaby styk, deklarowana skuteczność nie ma większego znaczenia.
• Przepusty i wentylacja - każda dodatkowa funkcja w osłonie to potencjalna dziura w ekranie, jeśli nie została dobrze zaprojektowana.

Do domowego sprawdzenia można użyć telefonu, prostego radia albo routera Wi-Fi, ale traktuję to tylko jako test orientacyjny. Prawdziwa ocena wymaga porównania w konkretnym paśmie i najlepiej w tych samych warunkach, bez przypadkowych wahań sygnału. Jeśli ekran ma chronić sprzęt krytyczny, danych nie bierze się z „wydaje mi się”, tylko z pomiaru. I właśnie to odróżnia działający projekt od metalowego pudełka, które dobrze wygląda na zdjęciu.

Jeżeli masz zapamiętać tylko jedną rzecz, niech będzie to ta: skuteczna osłona elektromagnetyczna zaczyna się od dobrze dobranego celu, a dopiero potem od materiału. Ciągłość przewodzącej powierzchni, sensowne przepusty kablowe i test w docelowym paśmie robią większą różnicę niż sama grubość metalu. Gdy te trzy elementy są dopięte, ekran naprawdę działa, a nie tylko sprawia wrażenie nowoczesnego dodatku.
