Bezpieczna instalacja elektryczna nie opiera się na jednym elemencie, ale w praktyce to właśnie uziemienie często decyduje o tym, czy awaria skończy się tylko wybiciem zabezpieczenia, czy niebezpiecznym napięciem na obudowie urządzenia. W tym tekście wyjaśniam, jak działa ochrona przez połączenie z ziemią, gdzie ma największe znaczenie w domu i elektronice, czym różnią się popularne układy sieci oraz na co zwraca uwagę elektryk podczas pomiarów. To temat techniczny, ale wcale nie musi być skomplikowany, jeśli rozłoży się go na konkretne sytuacje.
Najważniejsze rzeczy o ochronnym połączeniu z ziemią
- Chodzi o bezpieczne odprowadzenie prądu uszkodzeniowego i szybkie zadziałanie zabezpieczeń.
- Sama metalowa obudowa urządzenia nie wystarcza; potrzebny jest ciągły przewód ochronny i poprawny układ instalacji.
- W domach najczęściej spotkasz układy TN-S, TN-C-S oraz TT, a w starszych budynkach jeszcze TN-C z przewodem PEN.
- Wyłącznik różnicowoprądowy pomaga, ale nie zastępuje poprawnego połączenia ochronnego ani pomiarów.
- Najwięcej problemów powodują przeróbki bez pomiaru, brak ciągłości PE i przypadkowe mostkowanie przewodów.
Jak działa ochrona przez połączenie z ziemią
Ja patrzę na taki układ jak na bezpieczną drogę awaryjną dla prądu, który pojawi się tam, gdzie nie powinien. Jeśli przewód fazowy dotknie metalowej obudowy pralki, piekarnika albo komputera, prąd uszkodzeniowy ma popłynąć przewodem ochronnym PE, a nie przez człowieka dotykającego urządzenia. To właśnie dlatego liczy się ciągłość całego toru: od zacisku w urządzeniu, przez przewód ochronny, aż po punkt odniesienia w instalacji.
W dobrze zaprojektowanym układzie celem nie jest „magiczne zniknięcie” napięcia, tylko szybkie uruchomienie zabezpieczenia i ograniczenie napięcia dotykowego do poziomu, który nie stwarza realnego zagrożenia. W praktyce wspólnie pracują tu przewód PE, połączenia wyrównawcze, odpowiednio dobrane zabezpieczenie nadprądowe i często także wyłącznik różnicowoprądowy. Jeśli jeden z tych elementów zawiedzie, bezpieczeństwo gwałtownie spada.
Warto też odróżnić ochronę od funkcji czysto technicznych, spotykanych w elektronice i automatyce. Czasem chodzi o ekranowanie zakłóceń, stabilizację pracy filtrów albo poprawę działania ochronników przeciwprzepięciowych, ale dla użytkownika domowego najważniejsze pozostaje jedno: metalowa obudowa nie może znaleźć się pod pełnym napięciem sieci.
Gdy ten mechanizm jest jasny, łatwiej zobaczyć, gdzie ma największe znaczenie w codziennym użytkowaniu sprzętu.
Gdzie to ma znaczenie w domu i elektronice
Najbardziej widać to w urządzeniach klasy I, czyli takich z metalową obudową lub dostępnymi częściami przewodzącymi. Pralka, zmywarka, piekarnik, lodówka, bojler, a także komputer stacjonarny, monitor, szafa rack czy zasilacz UPS korzystają z ochrony opartej na przewodzie ochronnym. W łazience, kuchni i garażu znaczenie rośnie, bo wilgoć i kontakt z metalowymi elementami skracają drogę porażenia i mocno podnoszą ryzyko.
Nie każdy sprzęt potrzebuje jednak bolca. Ładowarki dwuprzewodowe, urządzenia klasy II i wiele lekkich akcesoriów elektronicznych opiera bezpieczeństwo na podwójnej izolacji. To ważne rozróżnienie, bo brak przewodu ochronnego nie zawsze oznacza wadę, ale brak zgodności między typem urządzenia a instalacją już tak. Innymi słowy: nie każde urządzenie wymaga tego samego poziomu ochrony, ale każde musi być zgodne z warunkami, w jakich pracuje.
W nowoczesnym domu ochrona ochronna wspiera też ochronniki przepięć i filtry EMI. Przy routerach, NAS-ach, komputerach czy sprzęcie audio poprawna instalacja nie tylko zmniejsza ryzyko uszkodzenia, ale też ogranicza zakłócenia. To efekt poboczny, ale bardzo praktyczny, szczególnie wtedy, gdy w jednym obwodzie pracuje sporo wrażliwej elektroniki.
Żeby zrozumieć, dlaczego w jednym mieszkaniu wszystko działa poprawnie, a w innym bezpieczeństwo jest tylko pozorne, trzeba spojrzeć na typ układu zasilania.
Czym różnią się układy TN, TT i TN-C-S
W Polsce najczęściej spotyka się TN-C-S i TN-S, a w starszych budynkach jeszcze TN-C. Seria PN-HD 60364 porządkuje tu wymagania dotyczące układów uziemiających i przewodów ochronnych, ale dla właściciela mieszkania ważniejsze jest proste pytanie: czy instalacja prowadzi prąd uszkodzeniowy w przewidywalny sposób i czy zabezpieczenia mają szansę zadziałać na czas?
| Układ | Jak działa | Gdzie spotykany | Na co uważać |
|---|---|---|---|
| TN-S | Przewód ochronny PE i neutralny N są rozdzielone na całej długości instalacji. | Nowoczesne budynki i instalacje po modernizacji. | Wymaga poprawnie wykonanej i ciągłej drogi ochronnej. |
| TN-C-S | Do budynku dochodzi wspólny PEN, a potem następuje rozdział na PE i N. | Bardzo częsty w modernizowanych domach i mieszkaniach. | Kluczowy jest poprawny punkt rozdziału i jego stan techniczny. |
| TT | Obiekt ma własny lokalny uziom, niezależny od strony zasilania. | Miejsca, w których projekt lub warunki sieci wymuszają taki model. | RCD i stan lokalnego uziomu są tu szczególnie ważne. |
| TN-C | Jeden przewód PEN pełni funkcję ochronną i neutralną. | Starsze instalacje, zwykle przeznaczone do modernizacji. | Największe ryzyko pojawia się przy przeróbkach i przedłużaczach. |
Ja przy remoncie zawsze zaczynam od sprawdzenia, czy instalacja ma czytelny podział PE i N. Jeśli dalej pracuje na PEN, kosmetyczna wymiana gniazdek niczego nie rozwiązuje. Bez pomiarów i bez poprawnej modernizacji można tylko zamaskować problem, a nie go usunąć.
Sam schemat sieci jeszcze niczego nie gwarantuje. O prawdziwym bezpieczeństwie decyduje dopiero to, co pokażą pomiary.
Co sprawdza elektryk podczas pomiaru
Dobry pomiar to nie formalność, tylko weryfikacja, czy układ ochronny zadziała w chwili awarii. Samo obejrzenie rozdzielnicy albo sprawdzenie, czy „jest bolec”, nie wystarcza. Ja nie ufam instalacji tylko dlatego, że wygląda porządnie; interesuje mnie to, czy przewody mają ciągłość, a zabezpieczenia reagują tak, jak powinny.
| Badanie | Po co się je wykonuje | Co zwykle oznacza problem |
|---|---|---|
| Ciągłość przewodu ochronnego | Żeby prąd uszkodzeniowy miał pewną drogę odpływu. | Przerwa, luźny zacisk, uszkodzona żyła lub źle wykonane połączenie. |
| Impedancja pętli zwarcia | Żeby zabezpieczenie nadprądowe mogło zadziałać wystarczająco szybko. | Zbyt duży opór w obwodzie, zły dobór przewodów albo problemy w punktach połączeń. |
| Test wyłącznika różnicowoprądowego | Żeby sprawdzić, czy urządzenie odetnie zasilanie przy upływie prądu. | Uszkodzony, źle dobrany lub niewłaściwie podłączony RCD. |
| Połączenia wyrównawcze | Żeby ograniczyć różnice potencjałów między metalowymi elementami. | Brak przewodu, korozja, poluzowany zacisk lub brak połączenia miejscowego. |
To ważne: wyłącznik różnicowoprądowy nie zastępuje przewodu ochronnego. Działa wtedy, gdy pojawi się upływ prądu, ale nie naprawi przerwanego PE ani nie zastąpi poprawnie wykonanych połączeń wyrównawczych. Najlepszy układ to taki, w którym RCD, przewód ochronny i zabezpieczenie nadprądowe działają razem.
W praktyce właśnie taki zestaw testów pokazuje, czy instalacja ochronna ma realną skuteczność, a nie tylko poprawny wygląd.
Najczęstsze błędy, które psują ochronę
Najwięcej problemów widzę nie w samych urządzeniach, tylko w drobnych skrótach myślowych. Elektryka nie wybacza rozwiązań „na chwilę”, bo awaria zwykle przychodzi później, kiedy nikt już nie pamięta, co zostało przerobione.
- Odcinanie bolca albo używanie przypadkowych adapterów - urządzenie nadal wygląda na podłączone poprawnie, ale obudowa traci ochronę.
- Mostkowanie N i PE w niewłaściwym miejscu - potrafi zakłócić działanie RCD i stworzyć niebezpieczne napięcia na częściach dostępnych.
- „Uziemianie” przez rury wodne lub grzejniki - wygląda sprytnie, ale bywa zawodne, bo instalacje sanitarne nie muszą mieć ciągłości elektrycznej.
- Przedłużacze bez żyły ochronnej do sprzętu z metalową obudową - to jeden z najprostszych sposobów obejścia ochrony.
- Zostawienie skorodowanych lub poluzowanych zacisków - nawet dobra instalacja traci skuteczność, jeśli połączenia są słabe mechanicznie.
- Brak pomiarów po remoncie - to najgorszy moment na zgadywanie, bo świeżo zmieniony obwód może wyglądać poprawnie, a działać źle.
Najbardziej zdradliwe są właśnie rozwiązania tymczasowe, bo często działają aż do pierwszej awarii. Gdy pojawia się uszkodzenie izolacji, nie ma już miejsca na improwizację.
Jeśli modernizujesz mieszkanie albo doposażasz dom w mocniejszy sprzęt, warto od razu przejść do tego, co realnie poprawia bezpieczeństwo.
Co warto zrobić, gdy modernizujesz instalację

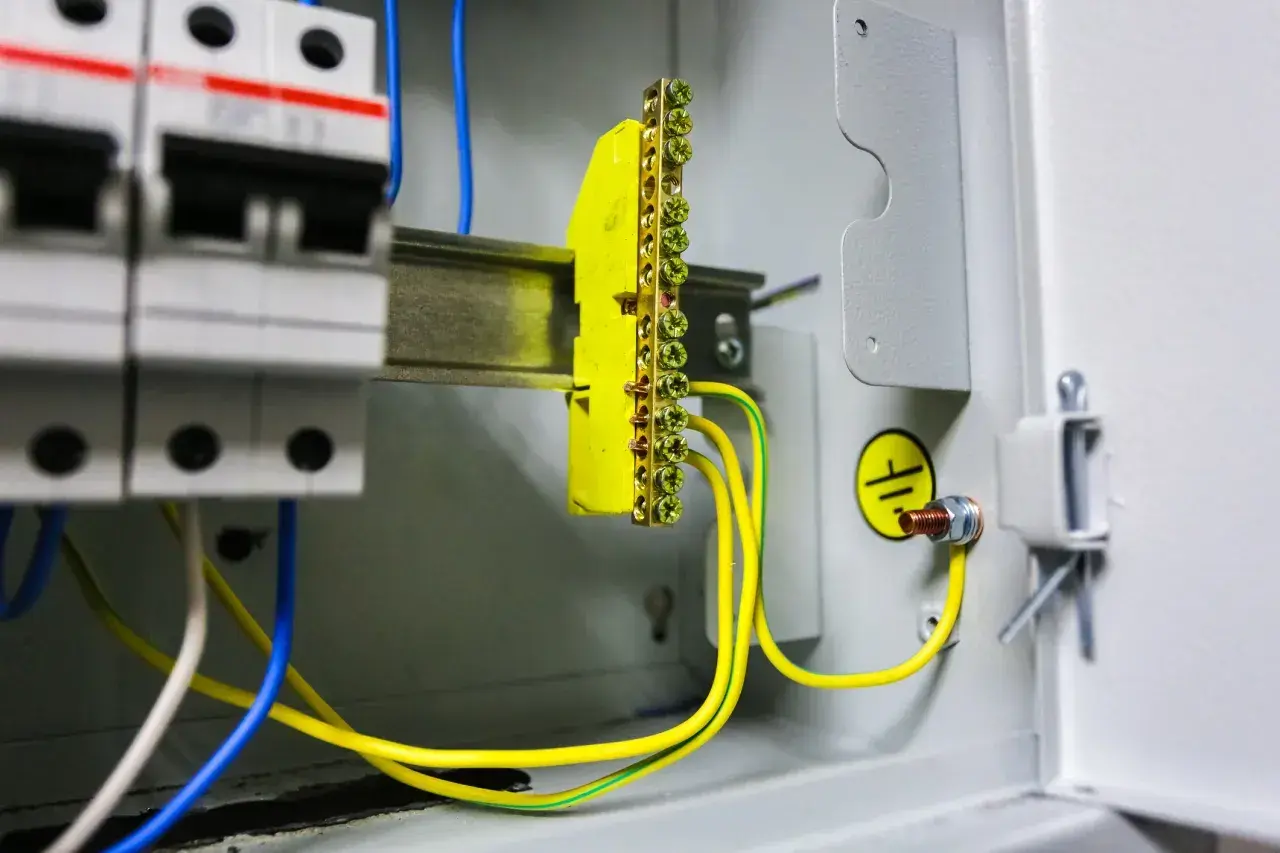

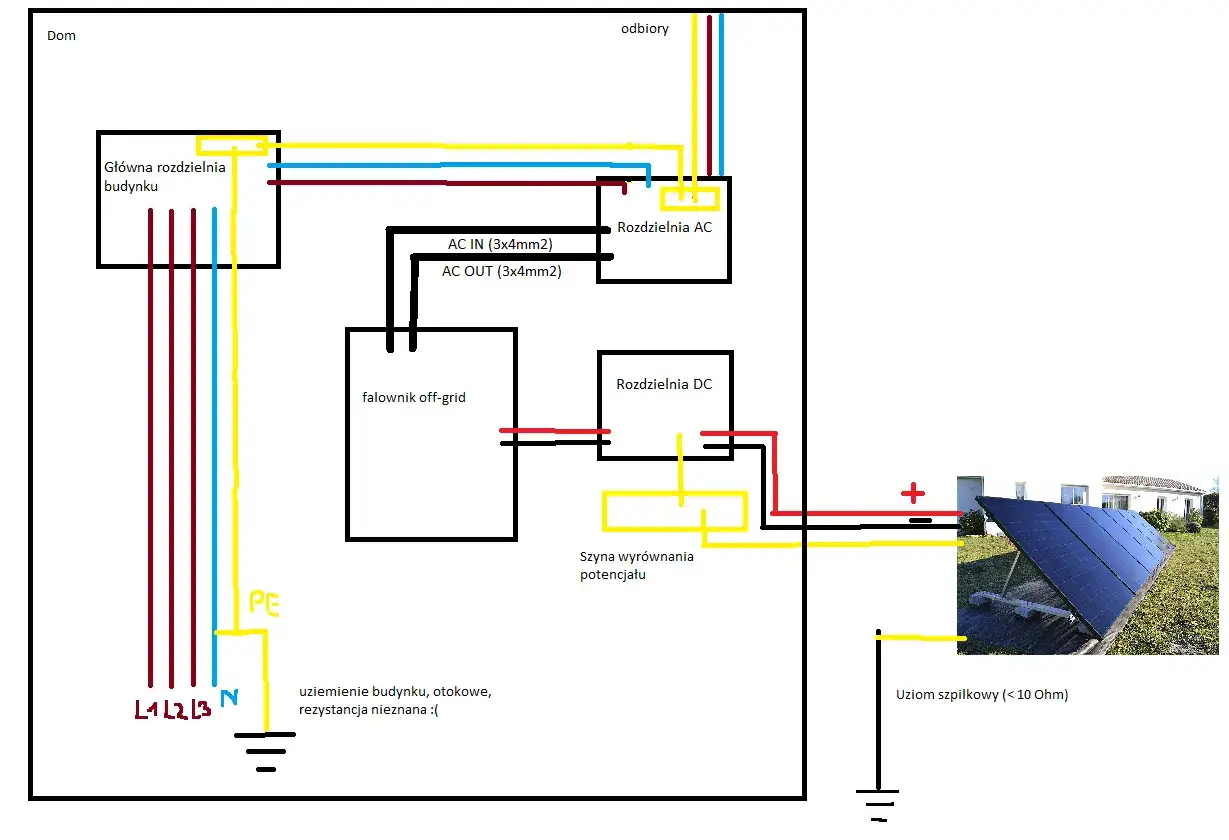

Jeśli mam wskazać trzy rzeczy, od których zaczynam przy modernizacji, to są to: sprawdzenie stanu przewodu ochronnego, ocena rozdzielnicy i przemyślenie doboru RCD 30 mA w obwodach, z których ludzie korzystają na co dzień. Do tego dochodzi ochrona przeciwprzepięciowa, szczególnie tam, gdzie pracuje elektronika, instalacja fotowoltaiczna albo ładowarka do auta.
Nie robiłbym z tego zadania dla „złotej rączki”. W elektryce najwięcej kosztują błędy niewidoczne na pierwszy rzut oka, dlatego po każdej większej zmianie warto zamówić pomiary i protokół, a nie tylko obejrzeć gniazdka. To zwykle dużo tańsze niż naprawa skutków jednego źle zrobionego mostka albo przerwanego PE.
Najlepiej traktować ochronny układ jak część infrastruktury, a nie dodatek do osprzętu. Gdy działa poprawnie, nie zwraca na siebie uwagi. I właśnie o to chodzi.
