Drugie prawo Kirchhoffa opisuje bilans napięć w zamkniętym oczku obwodu i w praktyce sprowadza się do zasady, że energia „dostarczona” przez źródło musi zostać w całości zużyta przez odbiorniki. To właśnie dlatego to prawo jest tak użyteczne przy liczeniu prostych układów szeregowych, pętli z kilkoma rezystorami i bardziej złożonych schematów w elektronice. W tym tekście pokazuję, jak je rozumieć, jak zapisywać równania bez gubienia znaków i gdzie najczęściej pojawiają się błędy.
Najważniejsze rzeczy, które trzeba wiedzieć o bilansie napięć
- Oczko obwodu to dowolna zamknięta pętla, w której sumuję wzrosty i spadki napięcia.
- Algebraiczna suma napięć w oczku wynosi zero, więc źródła i odbiorniki muszą się bilansować.
- Najczęstsze problemy wynikają nie z prawa, tylko z błędnie dobranych znaków i kierunku obiegu.
- Prawo napięciowe działa najlepiej razem z prawem Ohma i pierwszym prawem Kirchhoffa.
- W prostych obwodach pozwala szybko policzyć prąd, spadki napięć i sprawdzić poprawność schematu.
Na czym polega napięciowe prawo Kirchhoffa
W najprostszej wersji to prawo mówi, że suma napięć w zamkniętej pętli obwodu jest równa zeru. Jeśli przechodzę przez oczko i po drodze spotykam źródło, rezystory i inne elementy, to wzrosty potencjału muszą się zrównoważyć ze spadkami. To bezpośrednia konsekwencja zasady zachowania energii: nie da się „zyskać” więcej energii elektrycznej, niż dostarcza źródło.
W praktyce zapis wygląda różnie, ale sens zawsze zostaje ten sam. Można pisać 12 V - 5 V - 7 V = 0, można też rozbić napięcia na składniki z prawa Ohma, na przykład E - I·R1 - I·R2 = 0. Ja traktuję to prawo jako szybki test bilansu energetycznego: jeśli wynik nie domyka się do zera, to zwykle problem leży w znakach, kierunku obiegu albo pominiętym elemencie.
Warto też pamiętać o ograniczeniu, które początkujący często pomijają. To prawo świetnie działa w klasycznych obwodach o skupionych parametrach, czyli tam, gdzie elementy można traktować jak osobne rezystory, źródła i kondensatory. Przy bardzo wysokich częstotliwościach, gdy rozmiary układu zaczynają mieć znaczenie porównywalne z długością fali, taki prosty opis przestaje być pełnym obrazem sytuacji.
Od tej definicji już tylko krok do pytania, jak w praktyce nie pomylić znaków, bo to właśnie na tym najczęściej rozbija się całe zadanie.
Jak ustalić znaki napięć bez zgadywania
Najbezpieczniej jest zawsze najpierw narysować kierunek obiegu oczka i trzymać się go do końca. Kierunek może być dowolny: zgodny lub przeciwny do ruchu wskazówek zegara. Wybór nie zmienia wyniku, ale zmienia zapis równania, więc konsekwencja ma tutaj większe znaczenie niż sam wybór startowy.
| Co robisz w oczku | Jakie przyjmuję znaki | Co to znaczy w praktyce |
|---|---|---|
| Przechodzisz przez źródło od „-” do „+” | + | Potencjał rośnie, więc zapisuję wzrost napięcia. |
| Przechodzisz przez źródło od „+” do „-” | - | Potencjał spada, więc zapisuję ubytek napięcia. |
| Idziesz przez rezystor zgodnie z kierunkiem prądu | -I·R | Na odbiorniku występuje spadek napięcia. |
| Idziesz przez rezystor przeciwnie do kierunku prądu | +I·R | W zapisie wracasz „pod górę” potencjału. |
Tu właśnie pomaga prosty nawyk: zanim zapiszę równanie, oznaczam strzałkę oczka i bieguny źródła. Dzięki temu nie muszę za każdym razem zgadywać, czy dany składnik ma znak dodatni, czy ujemny. To drobiazg, ale w obwodach z kilkoma gałęziami oszczędza więcej czasu niż jakikolwiek sprytny trik pamięciowy.
Jeśli mam wątpliwość, sprawdzam jeszcze jedną rzecz: czy suma wzrostów napięcia ma się dokładnie równać sumie spadków. To prostsze niż śledzenie samej algebraicznej sumy i w praktyce często szybciej wyłapuje pomyłkę.
Jak zapisać równanie oczka krok po kroku

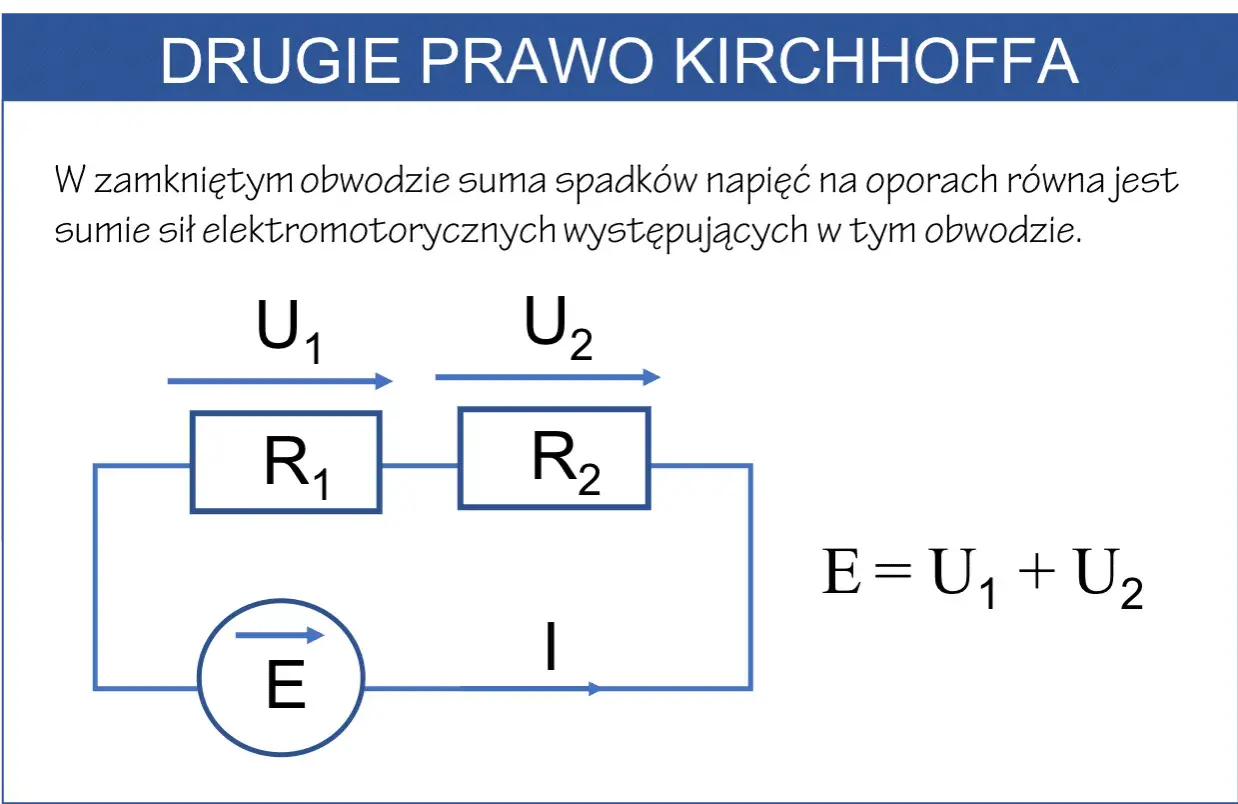

Najprostszy schemat do nauki to źródło napięcia i dwa rezystory połączone szeregowo. Załóżmy, że źródło ma 12 V, a rezystory mają 2 Ω i 4 Ω. W takim układzie zapisuję równanie oczka jako 12 - 2I - 4I = 0. Po uproszczeniu wychodzi 12 - 6I = 0, więc I = 2 A.
Gdy znam prąd, liczę spadki napięcia z prawa Ohma. Na rezystorze 2 Ω otrzymuję U1 = 2 A · 2 Ω = 4 V, a na rezystorze 4 Ω U2 = 2 A · 4 Ω = 8 V. Bilans zgadza się idealnie: 12 V = 4 V + 8 V. To właśnie ten moment, w którym drugie prawo Kirchhoffa przestaje być abstrakcją, a staje się zwykłym narzędziem do policzenia realnego obwodu.
- Wybieram jedno oczko i zaznaczam kierunek obiegu.
- Oznaczam bieguny źródła oraz kierunek prądu w gałęzi.
- Zapisuję wszystkie wzrosty i spadki napięcia w jednej linii.
- Podstawiam zależności z prawa Ohma, jeśli elementem jest rezystor.
- Sprawdzam, czy po obliczeniach bilans daje zero.

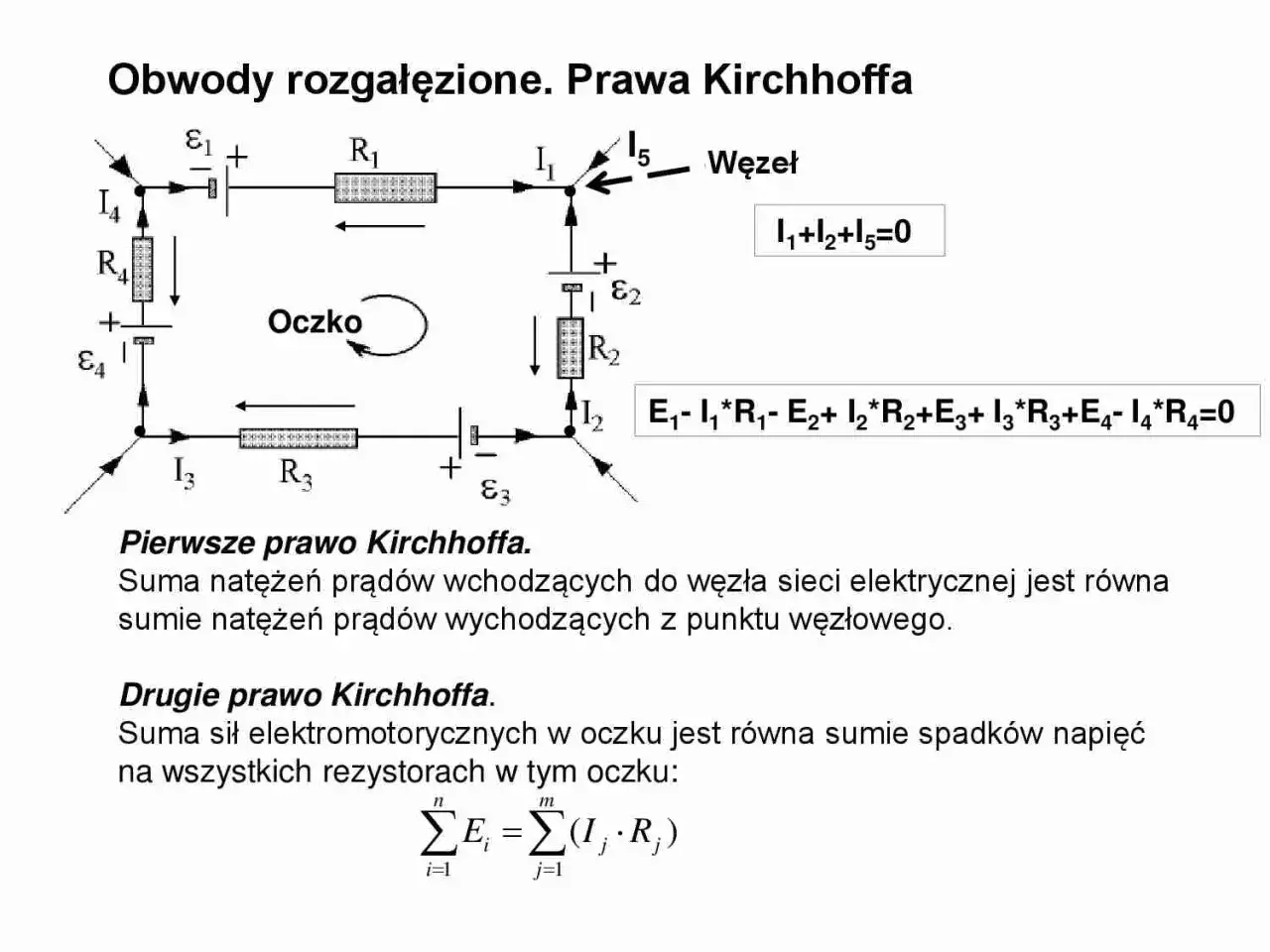

W bardziej złożonych układach, zwłaszcza wielooczowych, ten sam schemat działa nadal, tylko trzeba zapisać osobne równanie dla każdego niezależnego oczka. To fundament metody prądów oczkowych, która jest jednym z najwygodniejszych sposobów analizy obwodów w elektronice.
Kiedy już raz przejdzie się ten proces ręcznie, łatwiej zauważyć, że większość trudności wynika nie z obliczeń, lecz z prawidłowego „czytania” schematu. I właśnie tu zaczyna się praktyczna część tego prawa.
Gdzie to prawo naprawdę pomaga
Obwód szeregowy
W układzie szeregowym prąd jest taki sam w całej gałęzi, więc napięcie rozkłada się na elementy zgodnie z ich oporem. To najszybszy scenariusz do liczenia, bo połączenie drugiego prawa Kirchhoffa z prawem Ohma daje od razu pełny wynik. Jeśli znam jedno źródło i kilka rezystorów, mogę z jednego równania wyliczyć cały obwód.
Układ z kilkoma oczkami
W obwodach wielooczowych prawo napięciowe porządkuje całą analizę. Każde niezależne oczko dostaje własne równanie, a element wspólny dla dwóch pętli pojawia się w obydwu zapisach. To właśnie ten mechanizm pozwala analizować bardziej rozbudowane układy z elektroniką zasilającą, filtrami czy sieciami rezystorów, gdzie intuicja przestaje wystarczać.
Przeczytaj również: Tranzystor - Jak działa i jak wybrać? Uniknij 6 błędów!
Źródło rzeczywiste pod obciążeniem
W praktyce źródło nie zawsze zachowuje się jak idealna bateria. W zasilaczach USB-C, akumulatorach laptopów czy driverach LED część napięcia „ginie” na oporze wewnętrznym źródła i przewodów. Dlatego napięcie mierzone pod obciążeniem bywa niższe niż napięcie znamionowe. To nie jest błąd prawa, tylko sygnał, że trzeba doliczyć dodatkowy spadek w modelu obwodu.
Właśnie dlatego to prawo jest tak przydatne w realnej elektronice: nie tylko liczy, ale też pokazuje, gdzie energia faktycznie się rozprasza. Następny krok to wyłapanie błędów, które najczęściej psują wynik nawet wtedy, gdy sam wzór jest poprawny.
Najczęstsze błędy przy zapisie bilansu napięć
Najwięcej pomyłek widzę nie w samej idei, tylko w detalach. Ktoś zapisuje poprawne elementy, ale miesza kierunek obiegu, gubi znak albo liczy ten sam spadek dwa razy. Poniżej zebrałem błędy, które pojawiają się najczęściej.
| Błąd | Skutek | Jak tego unikam |
|---|---|---|
| Zmiana znaku w połowie obiegu | Równanie przestaje się zgadzać, mimo że elementy są dobre. | Na początku rysuję kierunek oczka i nie zmieniam go do końca obliczeń. |
| Pominięcie oporu wewnętrznego źródła | Napięcie wyjściowe wychodzi zbyt wysokie. | Gdy źródło nie jest idealne, traktuję jego opór jak zwykły element obwodu. |
| Podwójne policzenie elementu wspólnego dla dwóch oczek | Układ równań daje sprzeczne wyniki. | Sprawdzam, przez które oczka naprawdę przechodzi dany element. |
| Brak prawa Ohma przy rezystorach | Nie da się przejść od wzoru do liczby. | Jeśli element jest rezystorem, od razu podstawiam U = I·R. |
| Traktowanie każdego obwodu jak idealnego | Wynik jest poprawny tylko „na papierze”. | Patrzę, czy w układzie nie ma przewodów, źródła lub elementu, który trzeba modelować dokładniej. |
Jeśli po zsumowaniu napięć nie wychodzi zero, w pierwszej kolejności sprawdzam znaki, dopiero później same wartości. W praktyce to właśnie znaki są najczęstszym źródłem błędu, nie wzory. I to dobra wiadomość, bo oznacza, że większość problemów da się wychwycić zwykłą, spokojną kontrolą zapisu.
Co daje największą przewagę w zadaniach z oczkami
Jeśli miałbym zostawić jedną zasadę do zapamiętania, byłaby bardzo prosta: najpierw rysuję oczko, potem dopiero piszę równanie. Ten porządek naprawdę robi różnicę, bo porządkuje znaki, kierunek obiegu i rozmieszczenie spadków napięcia. W zadaniach z wieloma gałęziami nie warto próbować liczyć „w głowie” całego układu od razu.
- Najpierw oznaczam kierunki prądów i oczek.
- Potem zapisuję wzrosty i spadki napięcia w jednej, spójnej konwencji.
- Na końcu sprawdzam, czy bilans energetyczny faktycznie się zamyka.
Dobrze opanowane drugie prawo Kirchhoffa nie służy wyłącznie do rozwiązywania zadań szkolnych. W praktyce jest szybkim testem, czy schemat, pomiar albo założenia o obwodzie mają sens, zanim zacznie się szukać błędu w układzie, zasilaczu albo w samych obliczeniach.
