Dobrze zaprojektowane uziemienie domu to nie detal dla papierów, tylko jeden z elementów, które realnie decydują o bezpieczeństwie ludzi i sprzętu. W praktyce patrzę na nie jak na cały system: uziom w gruncie, przewód ochronny PE, połączenia wyrównawcze, rozdzielnicę i pomiary, bez których nie da się uczciwie ocenić skuteczności instalacji. W tym tekście wyjaśniam, jak to działa, jakie są warianty wykonania, kiedy trzeba modernizować starszy budynek i gdzie najczęściej pojawiają się błędy.
Najważniejsze rzeczy, które decydują o skuteczności uziemienia
- Najlepiej planować je na etapie fundamentów - wtedy uziom fundamentowy zwykle wychodzi najtaniej i najtrwalej.
- W nowym domu ochrona nie działa sama - potrzebne są też połączenia wyrównawcze, przewód PE i poprawnie dobrana rozdzielnica.
- W starszym budynku najczęściej trzeba robić audyt - szczególnie gdy instalacja ma tylko dwa przewody albo brak dokumentacji pomiarów.
- O jakości decydują pomiary - bez nich nie wiadomo, czy układ naprawdę odprowadza prądy zwarciowe i udarowe.
- Jedna „szpilka” nie zawsze wystarczy - w suchym lub słabym gruncie lepiej działa układ otokowy albo kilka elektrod.
- Największy błąd to mylenie uziemienia z samym RCD - wyłącznik różnicowoprądowy pomaga, ale nie zastępuje poprawnego uziomu.
Jak działa uziemienie w domu i co naprawdę chroni
Uziemienie nie „wchłania” prądu jak gąbka. Jego zadanie jest znacznie bardziej konkretne: ma stworzyć niskooporową drogę, dzięki której prąd uszkodzeniowy, przepięcie albo energia z wyładowania atmosferycznego trafią tam, gdzie trzeba, zamiast pojawić się na obudowie pralki, piekarnika czy metalowej rozdzielnicy.
W domu cały układ bezpieczeństwa pracuje razem. Uziom współdziała z przewodem PE, główną szyną uziemiającą i połączeniami wyrównawczymi, które wyrównują potencjały metalowych instalacji, takich jak woda, ogrzewanie czy konstrukcje stalowe. RCD pomaga odłączyć zasilanie przy prądzie upływu, ale nie zastępuje poprawnego uziomu ani porządnie wykonanych połączeń ochronnych.
To ważne rozróżnienie, bo wiele osób traktuje ochronę przeciwporażeniową jak pojedynczy element, a to zawsze jest układ. Jeśli jeden z jego składników jest słaby, całość działa gorzej, nawet gdy na pierwszy rzut oka wszystko wygląda „normalnie”.
Właśnie dlatego w starszych domach najpierw sprawdza się stan instalacji, a dopiero potem dokłada kolejne elementy ochrony.
Kiedy instalacja wymaga uziomu i jak rozpoznać braki w starszym budynku
W praktyce uziom jest potrzebny tam, gdzie instalacja ma bezpiecznie odprowadzić prąd zwarciowy lub obsłużyć układ odgromowy. W nowym domu jest to właściwie standard projektowy, ale w starszych budynkach sytuacja bywa bardziej złożona, bo instalacje sprzed lat często powstawały w innych układach i bez dzisiejszych wymagań dotyczących przewodu ochronnego.
- Nowy budynek - uziom warto zaplanować od razu, najlepiej na etapie fundamentów, zanim beton i izolacje zamkną dostęp do zbrojenia.
- Dom po modernizacji - wymiana rozdzielnicy, dołożenie RCD, fotowoltaiki, pompy ciepła albo ładowarki EV zwykle wymaga sprawdzenia całego toru ochronnego, nie tylko „samego kabla”.
- Stara instalacja z dwoma przewodami - jeśli w gniazdach nie ma wyraźnego PE albo przewód ochronny jest dorabiany prowizorycznie, trzeba zacząć od audytu, a nie od dokładania przypadkowych uziemień.

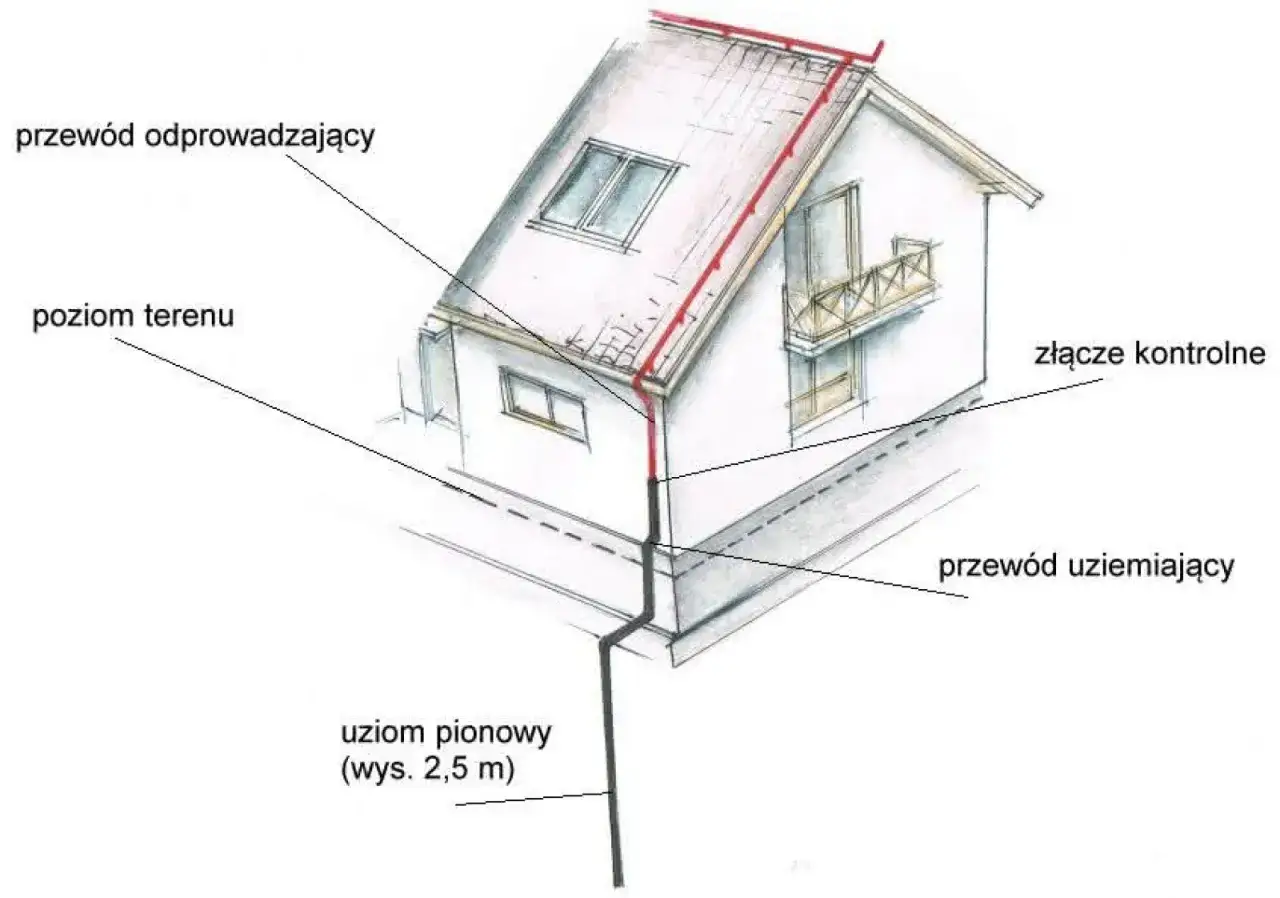

- Instalacja odgromowa - bez sensownego uziomu piorunochron nie ma gdzie odprowadzić energii, więc ochronę trzeba traktować jako jeden system.
Na problem zwykle nie wskazuje sam wiek budynku, tylko szczegóły: brak dokumentacji, stare gniazda, częste wybijanie zabezpieczeń, metalowe obudowy, które „kopią”, albo brak protokołów z pomiarów. Jeśli któryś z tych sygnałów się pojawia, nie zgadywałbym na oko, tylko poprosił o oględziny i pomiary.
Dalej najważniejsze jest już nie to, czy uziom istnieje, ale jaki typ rzeczywiście ma sens dla konkretnego domu.
Który rodzaj uziomu sprawdza się najlepiej
Nie ma jednego rozwiązania, które wygrywa zawsze. W nowym budynku najlepiej wypada uziom fundamentowy, ale przy modernizacji częściej trzeba sięgnąć po otok albo elektrody pionowe. Ostateczny wybór zależy od etapu budowy, rodzaju gruntu, dostępnego miejsca i tego, czy system ma obsłużyć także ochronę odgromową.
| Rodzaj uziomu | Gdzie sprawdza się najlepiej | Plusy | Ograniczenia |
|---|---|---|---|
| Fundamentowy | Nowy dom, stan zero, płyta lub ławy fundamentowe | Trwały, zwykle najtańszy przy budowie, ma bardzo dobry kontakt z gruntem | Trzeba go zaplanować przed zalaniem betonu; później nie da się go łatwo poprawić |
| Otokowy | Dom istniejący, modernizacja, możliwość wykonania wykopu wokół budynku | Daje dobrą bazę dla ochrony odgromowej i łatwo go połączyć z budynkiem | Wymaga miejsca i robót ziemnych; przy gotowej posesji koszt rośnie przez odtworzenie terenu |
| Pionowy, szpilkowy | Grunty trudne, mało miejsca, brak możliwości wykonania otoku | Da się dołożyć po fakcie i rozbudowywać modułowo | Skuteczność mocno zależy od gruntu; często potrzeba kilku elektrod |
| Naturalny | Gdy można wykorzystać zbrojenie lub elementy metalowe konstrukcji | Obniża koszt i skraca czas prac, jeśli projekt to dopuszcza | Trzeba mieć pewność ciągłości i zgodności materiałów; nie każdy obiekt się nadaje |
W cenach rynkowych z 2026 roku sama robocizna przy uziomie fundamentowym bywa liczona mniej więcej 35-58 zł/mb, ale przy budowie liczonej od razu z fundamentem to nadal najrozsądniejszy wariant. Jeśli trzeba wracać do gotowego domu, do kosztu dochodzi wykop, naprawa izolacji i odtworzenie nawierzchni, więc przewaga cenowa szybko znika.
Najlepszy typ to jednak tylko połowa sukcesu. Druga połowa to poprawne wykonanie połączeń i kolejność prac na budowie.
Jak wygląda poprawne wykonanie od stanu zero do rozdzielnicy
Najbardziej lubię ten etap, kiedy projekt zamienia się w fizyczny układ przewodów i złączy. Dobra praktyka jest prosta: najpierw plan, potem montaż, na końcu pomiar, a nie odwrotnie.
- Zaplanuj miejsce głównej szyny uziemiającej - powinna być dostępna do kontroli, a nie schowana tak, że przy każdym pomiarze trzeba kuć ścianę.

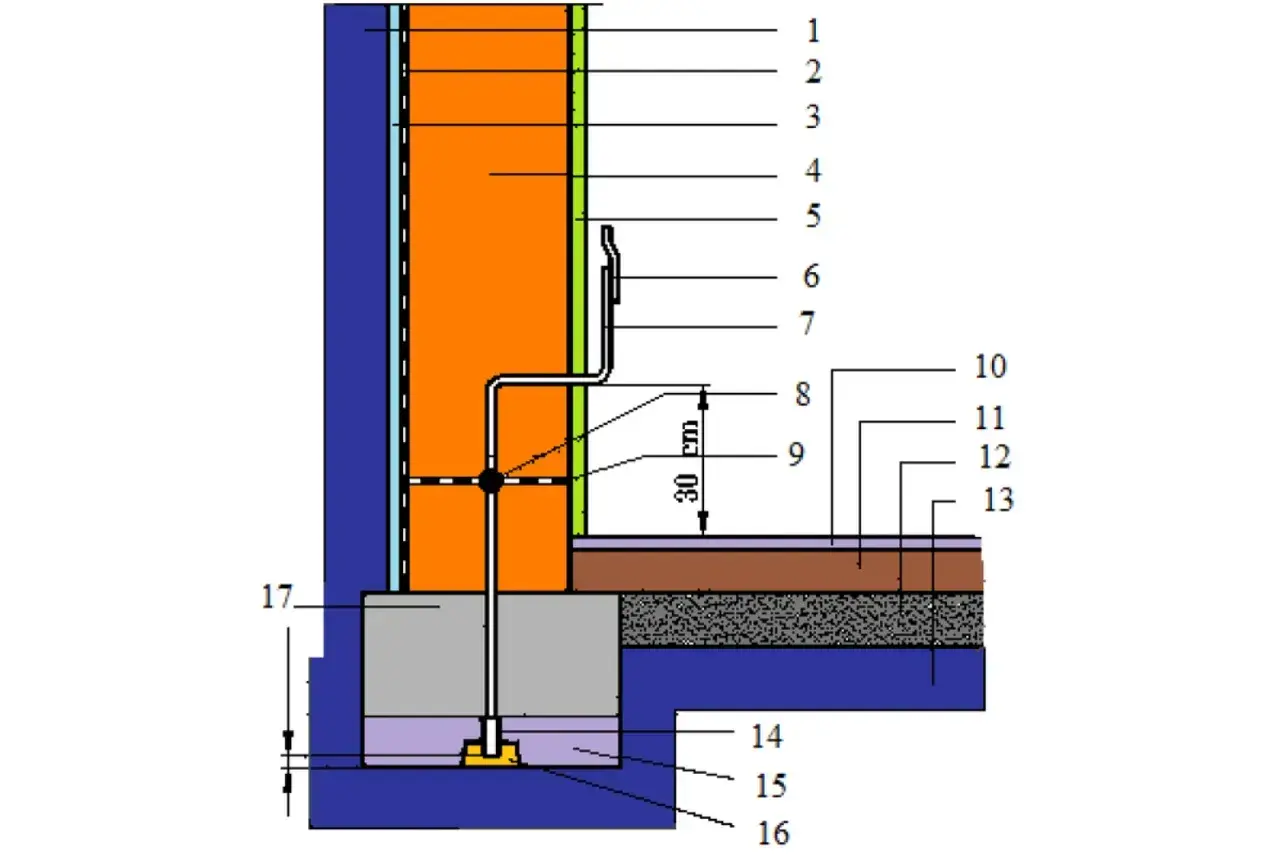

- Połącz uziom z konstrukcją budynku - w nowym domu zwykle wykorzystuje się zbrojenie fundamentów albo bednarkę w ławie; w starszym domu częściej dochodzi otok albo zestaw elektrod pionowych.
- Wyrównaj potencjały - połącz metalowe elementy, które mogą wprowadzić do budynku obce napięcie, na przykład rury, konstrukcje stalowe i elementy instalacji technicznych.
- Rozdziel PE i N zgodnie z układem sieci - w nowoczesnej instalacji przewód ochronny nie powinien być traktowany jak przypadkowe „zerowanie”.
- Zostaw dostęp do złącz kontrolnych - bez tego późniejsze pomiary są uciążliwe, a czasem wręcz niemożliwe.
Warto też pamiętać o jednej rzeczowej konsekwencji: jeśli dom ma instalację odgromową albo planujesz ją dołożyć, projekt uziomu trzeba składać z myślą o większych prądach udarowych, a nie tylko o typowej ochronie przeciwporażeniowej. To właśnie dlatego w praktyce tak często wygrywa rozwiązanie wykonane razem z fundamentami, a nie improwizowane po latach.
Po montażu przychodzi moment prawdy, czyli pomiary. I to właśnie one pokazują, czy układ działa naprawdę, czy tylko dobrze wygląda na zdjęciach z budowy.
Jakie pomiary trzeba wykonać i co mówią wyniki
| Pomiar | Co sprawdza | Dlaczego jest ważny |
|---|---|---|
| Rezystancja uziemienia | Jak łatwo prąd odpływa do gruntu | Pokazuje, czy uziom ma sensowne połączenie z ziemią |
| Ciągłość PE i połączeń wyrównawczych | Czy przewody ochronne nie są przerwane | Bez ciągłości ochrona przestaje działać w krytycznym momencie |
| Impedancja pętli zwarcia | Czy zabezpieczenie odłączy zasilanie odpowiednio szybko | To jeden z najważniejszych testów przy odbiorze instalacji |
| Test RCD | Czy różnicówka wyzwala przy właściwym prądzie | Potwierdza działanie dodatkowej ochrony |
| Oględziny połączeń | Czy złącza nie są skorodowane lub uszkodzone | Najlepszy pomiar nie pomoże, jeśli połączenie mechaniczne jest słabe |
W budynkach mieszkalnych kontrolę instalacji elektrycznej i piorunochronnej wykonuje się co najmniej raz na 5 lat, a po większych przeróbkach, zalaniu, pożarze albo uderzeniu pioruna nie ma sensu czekać do kolejnego terminu. W nowym domu robi się też odbiór przed przekazaniem instalacji do użytkowania.
Nie ma jednego magicznego progu dla każdego budynku. Dla ochrony odgromowej i dobrej praktyki projektowej dąży się do możliwie niskiej rezystancji, często w okolicy 10 Ω lub mniej, ale o wymaganiu decydują projekt, rodzaj gruntu i układ instalacji, a nie sama chęć „zejścia poniżej liczby z internetu”.
Jeśli wyniki są słabe, nie próbuję „ratować” instalacji doraźnie. Zwykle trzeba poprawić połączenia, dołożyć kolejne elektrody albo zmienić układ uziomu, bo samo polewanie gruntu wodą nie daje trwałego efektu i po kilku dniach wszystko wraca do punktu wyjścia.
Tu naturalnie pojawia się pytanie o pieniądze, ale równie ważne jest to, gdzie inwestorzy najczęściej przepalają budżet przez złą kolejność prac.
Ile to kosztuje i gdzie najłatwiej popełnić błąd
Najtańszy jest ten wariant, który da się zrobić razem z budową. Najdroższy - ten, do którego trzeba wracać po latach, gdy wszystko jest już wykończone. Różnica w cenie nie bierze się z samego metra przewodu, tylko z robót towarzyszących: wykopów, odtworzenia izolacji, wiercenia, demontażu i ponownego zamknięcia ścian.
| Pozycja | Orientacyjny koszt | Kiedy rośnie cena |
|---|---|---|
| Pomiar rezystancji uziemienia | Około 100-150 zł za punkt | Gdy jest kilka punktów pomiarowych albo rozbudowana instalacja |
| Uziom fundamentowy - robocizna | Mniej więcej 35-58 zł/mb | Gdy dochodzi trudny dostęp, większa ilość połączeń i dodatkowa dokumentacja |
| Kompletny system odgromowy dla domu jednorodzinnego | Najczęściej 3000-8000 zł | Przy skomplikowanym dachu, większej powierzchni i lepszych materiałach |
| Modernizacja z uziomem pionowym lub otokowym | Od kilkuset do kilku tysięcy złotych | Gdy trzeba robić wykop, przebijać izolacje i odtwarzać nawierzchnię |
- Mylenie uziomu z RCD - różnicówka pomaga, ale nie zastępuje drogi odprowadzenia prądu do ziemi.
- Brak dostępu do połączeń kontrolnych - jeśli złącze jest zakopane albo schowane bez możliwości otwarcia, każdy późniejszy pomiar staje się problemem.
- Podłączanie wszystkiego do przypadkowej rury - metalowe instalacje mogą uczestniczyć w wyrównaniu potencjałów, ale nie powinny być traktowane jako jedyne, bezkrytyczne „uziemienie”.
- Jedna krótka elektroda w suchym gruncie - bywa niewystarczająca, zwłaszcza gdy dom ma chronić także elektronikę i instalację odgromową.
- Brak dokumentacji zdjęciowej przed zasypaniem - to drobiazg, który później oszczędza godziny szukania przebiegu przewodu.
Największy koszt zwykle nie wynika z materiału, tylko z poprawiania cudzych skrótów. Jeśli projekt jest wykonany porządnie od początku, budżet nie rozjeżdża się tak mocno, a instalacja działa przewidywalnie przez lata.
Przy elektronice domowej to szczególnie ważne, bo przepięcie nie wybiera: uderza w router, sterownik bramy, pompę ciepła, płytę indukcyjną albo ładowarkę samochodu dokładnie tak samo jak w klasyczną instalację oświetleniową.
Co warto przygotować, zanim zamkniesz ściany i uruchomisz elektronikę
Jeśli dom ma dziś działać nie tylko bezpiecznie, ale też dobrze znosić elektronikę klasy premium, automatyzację i urządzenia wrażliwe na przepięcia, warto myśleć o uziemieniu razem z ochronnikami przepięciowymi i połączeniami wyrównawczymi. To zestaw, który rzadko widać na estetycznych zdjęciach wnętrz, ale bardzo szybko widać po awarii, burzy albo uszkodzeniu sprzętu.
- Zrób zdjęcia uziomu i wyprowadzeń przed zasypaniem fundamentów lub zamknięciem wykopów.
- Zostaw schemat połączeń z opisem GSU, złącz kontrolnych i przebiegu bednarki.
- Zapewnij miejsce w rozdzielnicy pod ochronniki przepięć, RCD i dodatkowe zabezpieczenia dla PV, pompy ciepła lub wallboxa.
- Sprawdź ciągłość połączeń wyrównawczych do rur, konstrukcji i innych metalowych elementów jeszcze przed wykończeniem ścian.
- Zamów protokół pomiarów i trzymaj go razem z dokumentacją domu, bo to nie jest papier „na wszelki wypadek”, tylko realny dowód stanu instalacji.
Jeśli budynek jest już gotowy i nie ma pewności, co zostało zrobione wcześniej, zaczynam od audytu, a nie od dokładania przypadkowych elementów. To szybsza droga do sensownego wyniku niż próba zgadywania, jak działa układ ukryty pod tynkiem i w gruncie.
