Katoda - Plus czy minus? Zrozum jej rolę w elektronice

W elektronice jedna elektroda może zachowywać się inaczej zależnie od tego, czy mówimy o baterii, diodzie, lampie elektronowej czy procesie elektrolizy. Właśnie dlatego katoda bywa źródłem nieporozumień: raz jest kojarzona z biegunem dodatnim, innym razem z ujemnym, ale w każdym układzie pełni konkretną funkcję wynikającą z kierunku przepływu ładunku i reakcji chemicznej. Poniżej rozkładam to na proste zasady, praktyczne przykłady i najczęstsze pułapki, które warto znać przed podłączeniem czegokolwiek do zasilania.

Co naprawdę oznacza ta elektroda

Ja zwykle zaczynam od prostego rozróżnienia: liczy się nie tylko znak na obudowie, ale też to, w jakim układzie pracuje dany element. W elektrochemii chodzi o elektrodę, na której zachodzi redukcja, czyli przyjmowanie elektronów. W elektronice praktycznej można to uprościć do miejsca, w którym ładunki wchodzą do określonej części układu albo z którego wypływa prąd konwencjonalny, ale ostateczny znak zależy od typu urządzenia.

To właśnie dlatego ten sam termin w różnych dziedzinach nie zawsze oznacza identyczną polaryzację. W baterii podczas rozładowania zachowuje się inaczej niż w elektrolizerze, a w diodzie kierunek przewodzenia jest już zupełnie związany z budową półprzewodnikową. Jeśli pominiesz ten kontekst, łatwo dojść do błędnego wniosku, że każda „ujemna” elektroda jest zawsze tym samym elementem.

Najbardziej użyteczna zasada brzmi więc tak: najpierw sprawdź tryb pracy układu, dopiero potem interpretuj plus i minus. To prowadzi nas do najczęstszego źródła zamieszania, czyli zmiennego znaczenia biegunowości.

Dlaczego znak plus i minus potrafi mylić

Plus i minus nie są cechą absolutną samej elektrody; są opisem jej roli w konkretnym układzie. W praktyce ta sama konstrukcja może być odczytywana inaczej, jeśli urządzenie rozładowuje energię, ładuje się albo wymusza reakcję chemiczną z zewnętrznego źródła napięcia.

Właśnie przez to początkujący często mylą się przy prostym pytaniu: „czy to jest plus, czy minus?”. Odpowiedź brzmi: to zależy od tego, czy mówisz o ogniwie galwanicznym, elektrolizie, czy o półprzewodniku. Najlepiej widać to na konkretnych urządzeniach, od diod po baterie.

Gdzie spotkasz ją w elektronice i elektrotechnice

W nowoczesnej elektronice użytkowej ta elektroda pojawia się częściej, niż się wydaje. Najbardziej oczywiste przykłady to baterie, akumulatory, diody prostownicze, LED-y, a także starsze lampy elektronowe, które wciąż mają znaczenie w audio i niektórych urządzeniach specjalistycznych.

• Baterie i akumulatory - tu znaczenie ma kierunek przepływu energii, bo cały układ pracuje jako źródło lub magazyn energii. W praktyce to najprostszy przykład, na którym widać, że biegunowość zależy od trybu pracy.
• Dioda prostownicza - przepuszcza prąd tylko w jedną stronę, więc poprawne ustawienie elektrod ma bezpośredni wpływ na działanie prostownika, zasilacza lub zabezpieczenia przed odwrotną polaryzacją.
• LED - tutaj orientacja decyduje o tym, czy element zaświeci. To jeden z najczęstszych przypadków, w których błędne podłączenie nie niszczy od razu układu, ale daje wyraźny sygnał, że coś jest odwrócone.
• Elektroliza i galwanizacja - przy powłokach ochronnych, oczyszczaniu metali lub procesach laboratoryjnych elektroda ma znaczenie chemiczne, bo właśnie tam zachodzi redukcja.
• Lampy elektronowe - w starszych odbiornikach i wzmacniaczach rozgrzana elektroda emisyjna była źródłem elektronów, a jej stan wpływał bezpośrednio na sprawność całego urządzenia.

Jeśli patrzę na ten temat od strony praktycznej, to w 2026 roku najczęściej spotkasz go w diodach, LED-ach i akumulatorach, a nie w klasycznych lampach. Dlatego najważniejsza staje się umiejętność poprawnego rozpoznania elementu, a nie tylko pamięciowe kojarzenie nazw.

Jak rozpoznać ją w diodzie, LED i baterii

W praktyce nie zgaduję. Ja zwykle sprawdzam trzy rzeczy: symbol, obudowę i dokumentację. To wystarcza w większości przypadków, a przy prostych układach pozwala uniknąć podłączania elementu „na próbę”, co bywa kosztowne albo po prostu irytujące.

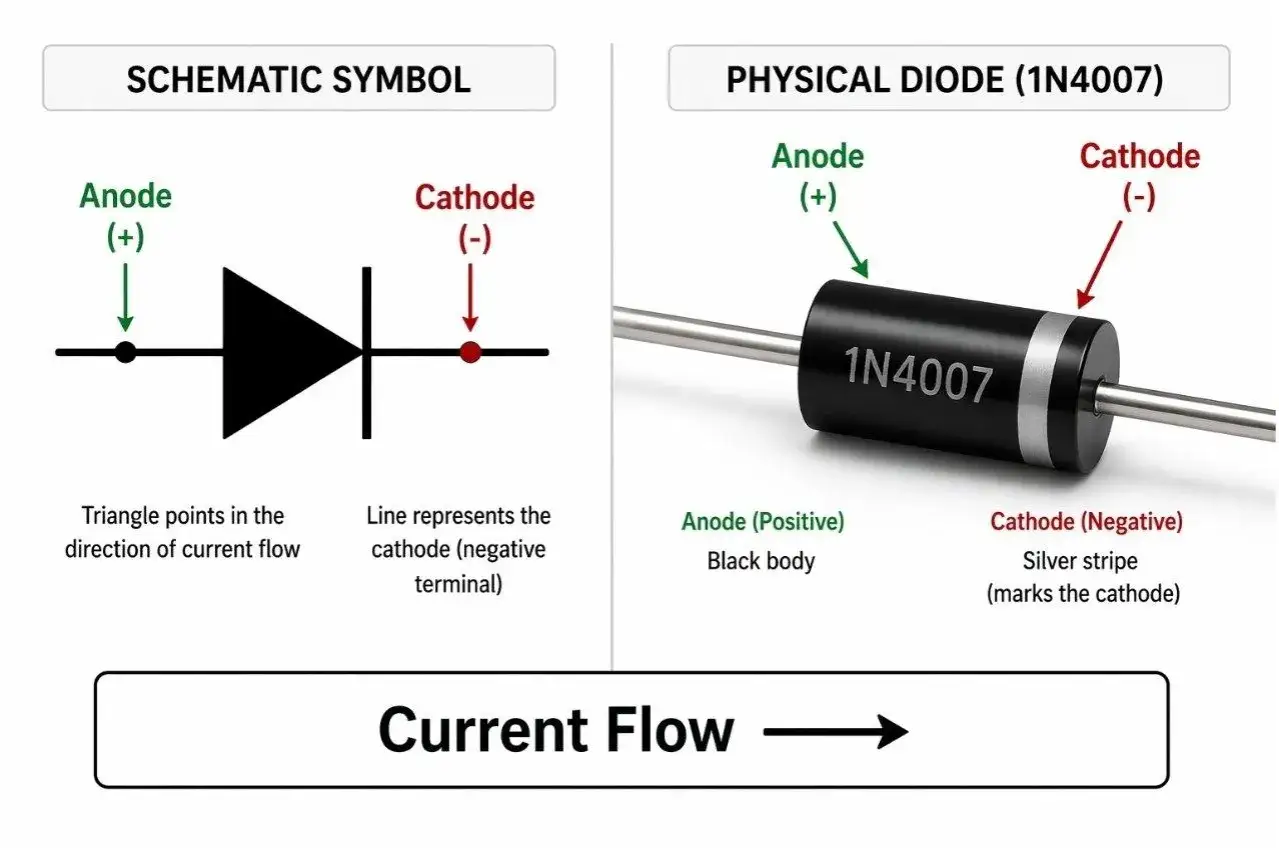

• Na schemacie - kreska w symbolu diody wskazuje stronę katody. To najczytelniejszy i najbardziej bezpieczny sposób odczytu polaryzacji.
• W przewlekanym LED - dłuższa nóżka zwykle oznacza anodę, a krótsza stronę przeciwną. Pomaga też spłaszczona krawędź obudowy, ale po przycięciu wyprowadzeń nie traktuję długości jako jedynego dowodu.
• W LED SMD - polegam przede wszystkim na notach katalogowych i oznaczeniach na płytce, bo sama obudowa często nie daje wygodnej wskazówki.
• W baterii i akumulatorze - producent niemal zawsze oznacza zaciski znakiem plus i minus, ale przy analizie działania układu trzeba pamiętać, czy mówimy o ładowaniu, czy rozładowaniu.
• Multimetr w trybie testu diody - przy poprawnej polaryzacji zwykle pokazuje spadek napięcia i może lekko pobudzić LED do świecenia. Dla typowych LED-ów sygnalizacyjnych spadek napięcia najczęściej mieści się mniej więcej w zakresie 1,8-3,3 V, zależnie od koloru i technologii.

Jeżeli mam tylko jedną wskazówkę do sprawdzenia, wybieram dokumentację elementu albo oznaczenia na płytce. To ważniejsze niż intuicja, bo szczególnie w SMD i w gotowych modułach producenci stosują własne, wygodne dla montażu oznaczenia. Po rozpoznaniu elementu zostaje już tylko unikać kilku klasycznych błędów.

Najczęstsze błędy przy polaryzacji i jak ich uniknąć

Najwięcej problemów widzę nie tam, gdzie ktoś nic nie wie, tylko tam, gdzie ktoś „prawie wie”. Elektronika bardzo szybko weryfikuje takie założenia, a błędna polaryzacja potrafi zablokować cały układ albo uszkodzić pojedynczy element.

• Mylenie prądu konwencjonalnego z ruchem elektronów - to klasyczny błąd pojęciowy. W praktyce wystarczy zapamiętać, że schematy często pokazują umowny kierunek prądu, a nie faktyczny drift elektronów.
• Oparcie się wyłącznie na długości nóżek LED - po przycięciu wyprowadzeń ta wskazówka przestaje działać. Wtedy zostaje obudowa, nadruki i dokumentacja.
• Podłączenie LED bez ograniczenia prądu - typowa dioda sygnalizacyjna pracuje przy prądzie rzędu 10-20 mA, więc brak rezystora potrafi skończyć się szybkim uszkodzeniem.
• Założenie, że każdy akumulator zachowuje się tak samo - przy ładowaniu i rozładowaniu ważny jest nie tylko symbol, ale też tryb pracy oraz kontrola napięcia i prądu.
• Ignorowanie not katalogowych - w prostych projektach to prowadzi do pomyłek, a w bardziej złożonych układach do błędnych pomiarów i fałszywych wniosków.

Najlepsza metoda ochrony przed tymi błędami jest zaskakująco mało spektakularna: sprawdzić dwa razy, a potem ograniczyć prąd przy pierwszym uruchomieniu. To prowadzi wprost do krótkiej listy kontroli, którą warto wykonać przed podaniem napięcia.

Co sprawdzić przed podaniem napięcia na nowy układ

Ja przed pierwszym uruchomieniem zawsze robię prosty przegląd, nawet jeśli układ wygląda banalnie. Taki nawyk oszczędza najwięcej czasu, bo większość szkód powstaje nie przez skomplikowaną awarię, tylko przez jeden odwrócony element albo zły tryb pracy zasilania.

1. Sprawdź symbol elementu na schemacie i porównaj go z dokumentacją producenta.
2. Odczytaj oznaczenia na płytce drukowanej, bo często są dokładniejsze niż sama obudowa komponentu.
3. Ustal, czy układ działa jako źródło energii, odbiornik czy element wymuszany z zasilacza.
4. Użyj multimetru, jeśli orientacja nie jest oczywista, zwłaszcza przy LED-ach i diodach prostowniczych.
5. Przy pierwszym uruchomieniu ogranicz prąd, zamiast zakładać, że wszystko jest podłączone poprawnie.

Jeśli mam streścić temat jednym zdaniem, to najważniejsze nie jest zapamiętanie samej nazwy, tylko rozumienie roli tej elektrody w konkretnym układzie. Wtedy o wiele łatwiej odczytać schemat, dobrać właściwy element i uniknąć błędów, które w elektronice najczęściej kosztują najwięcej czasu.
