Tranzystor jest jednym z tych elementów, które decydują o tym, czy układ tylko działa, czy naprawdę pracuje przewidywalnie. W praktyce służy mi do wzmacniania sygnału albo sterowania większym prądem mniejszym sygnałem z mikrokontrolera, czujnika czy innego źródła. Poniżej rozkładam temat na zasadę działania, najważniejsze odmiany, dobór i typowe błędy, bo właśnie tam najczęściej pojawiają się kosztowne pomyłki.
Najważniejsze rzeczy do zapamiętania o tym elemencie
- To element półprzewodnikowy, który pozwala sterować większym prądem za pomocą małego sygnału.
- Najczęściej pracuje jako przełącznik albo wzmacniacz, a nie tylko jako „włącznik”.
- W praktyce wybór zwykle sprowadza się do BJT, MOSFET-a albo IGBT.
- Przy doborze ważniejsze od samego prądu są też napięcie, straty mocy, temperatura złącza i SOA.
- Obciążenia indukcyjne, takie jak przekaźniki i silniki, wymagają dodatkowej ochrony.
- Bez zapasu parametrów układ może działać na stole, ale zawieść po nagrzaniu albo pod obciążeniem impulsowym.
Jak działa tranzystor i dlaczego nie jest zwykłym włącznikiem
Ja patrzę na ten element jak na precyzyjny regulator przepływu prądu, a nie prosty kontakt „on/off”. W zależności od typu i sposobu polaryzacji może pracować w kilku stanach: od odcięcia, przez obszar aktywny, aż po nasycenie. To właśnie dlatego w jednym układzie wzmacnia słaby sygnał z czujnika, a w innym po prostu otwiera drogę dla prądu silnika albo cewki przekaźnika.

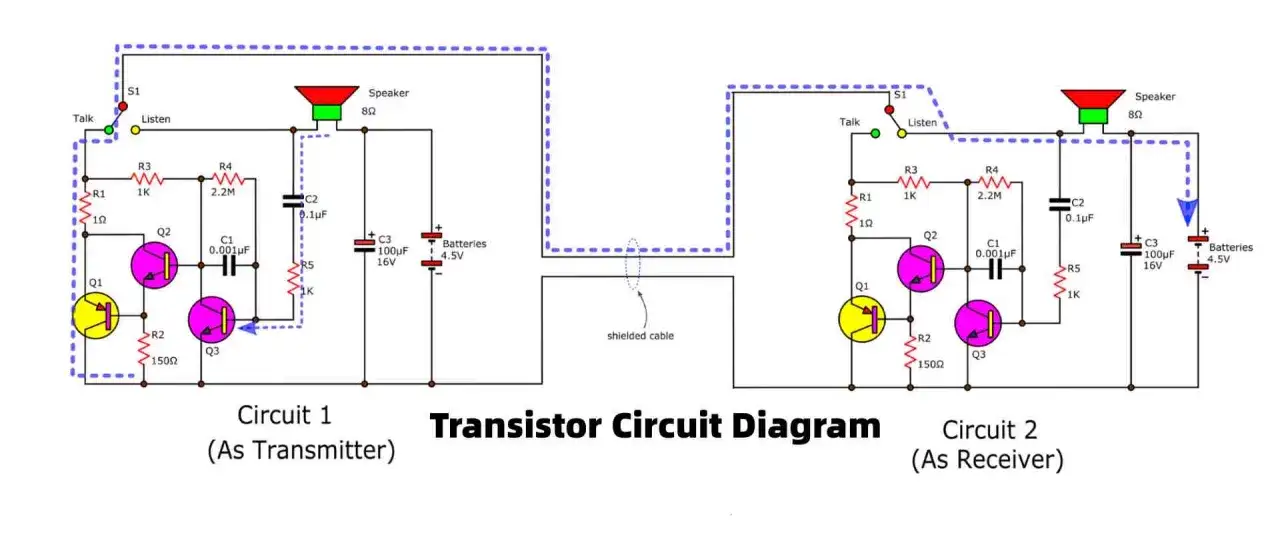

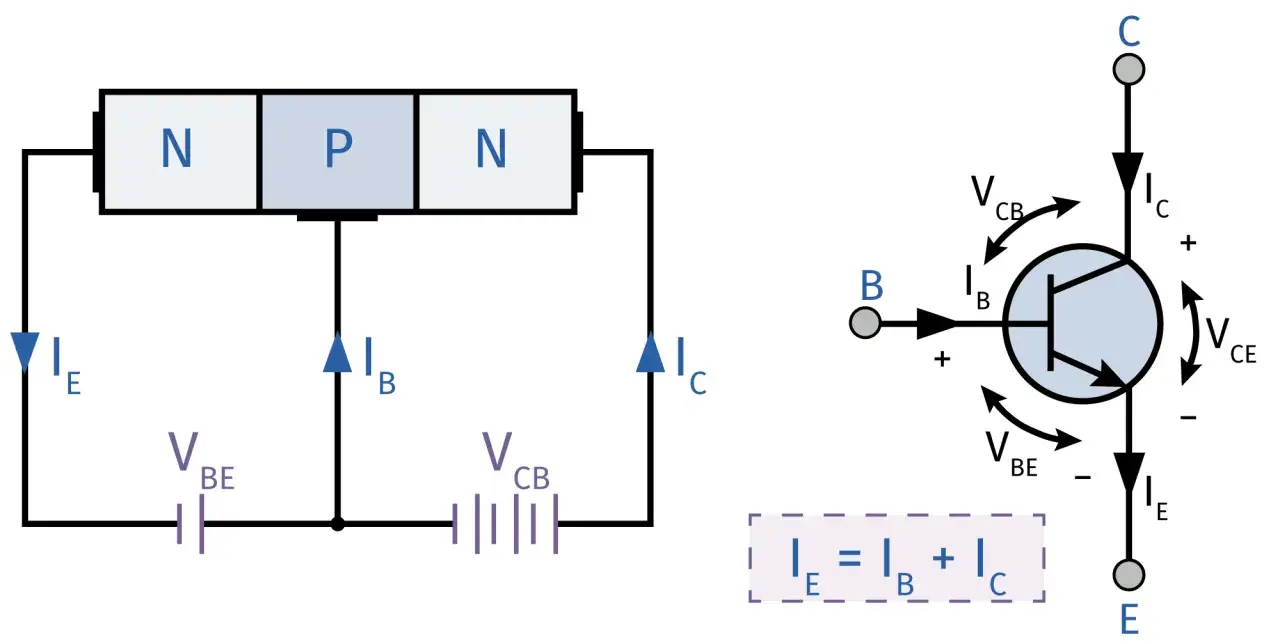

Najprostszy obraz jest taki: mały sygnał sterujący wpływa na większy tor prądowy. W układach bipolarnych robi to przez prąd bazy, a w MOSFET-ach przez napięcie na bramce. W praktyce różnica jest istotna, bo od niej zależy, ile energii trzeba dostarczyć do sterowania, jak bardzo element się nagrzeje i czy lepiej sprawdzi się w torze mocy, czy w torze sygnałowym.
Warto też rozróżniać tryb wzmacniania i przełączania. Wzmacnianie przydaje się w analogowej części elektroniki, na przykład w audio lub torach pomiarowych. Przełączanie jest natomiast domeną sterowania LED-ami, przekaźnikami, pompami, wentylatorami i całej reszty układów wykonawczych. Gdy rozumie się ten mechanizm, łatwiej zdecydować, który wariant zagra w konkretnym projekcie. To prowadzi naturalnie do pytania, jakie są najważniejsze odmiany i czym naprawdę się różnią.
Jakie są główne odmiany i kiedy wybrać właściwą
W praktyce najczęściej spotykam trzy rodziny: BJT, MOSFET i IGBT. Każda z nich ma trochę inny sposób sterowania, inne straty i inny obszar, w którym wypada najlepiej. Nie wybieram ich „na wyczucie”, tylko pod konkretny prąd, napięcie i sposób pracy układu.
| Typ | Jak się go steruje | Mocna strona | Ograniczenie | Najczęstsze zastosowanie |
|---|---|---|---|---|
| BJT NPN / PNP | Prądem bazy | Prosty dobór i tanie układy małej oraz średniej mocy | Wymaga prądu sterującego i ma spadek napięcia w nasyceniu | LED-y, przekaźniki, proste stopnie wzmacniające |
| MOSFET | Napięciem bramki | Bardzo dobre parametry przełączania i małe straty przewodzenia | Trzeba uważać na poziom sterowania bramki i ładunek bramki | Zasilanie, sterowanie silnikami, układy impulsowe |
| IGBT | Napięciem bramki | Dobrze radzi sobie przy wyższych napięciach i większych mocach | Zwykle wolniejszy od MOSFET-a w szybkich układach | Falowniki, napędy, przekształtniki mocy |
Jeśli projekt dotyczy logiki 3,3 V albo 5 V, zwykle zaczynam od MOSFET-a logic-level, bo łatwiej go poprawnie wysterować z mikrokontrolera. Jeśli chodzi o prosty, tani klucz do niewielkiego obciążenia, BJT nadal ma sens i bywa po prostu wygodny. Z kolei przy większych mocach i napięciach rośnie znaczenie IGBT albo nowszych rozwiązań z rodziny SiC i GaN, które poprawiają sprawność w bardziej wymagających układach. Sam wybór typu to jednak dopiero początek, bo równie ważne są parametry z noty katalogowej.
Na jakie parametry patrzę przed doborem do układu
Nie kupuję elementu wyłącznie po jednym parametrze z pierwszej strony karty katalogowej. To częsty błąd początkujących: wygląda dobrze prąd maksymalny, ale po chwili okazuje się, że obudowa nie odprowadza ciepła, a przy impulsach trzeba jeszcze sprawdzić obszar bezpiecznej pracy. W praktyce liczy się zestaw danych, a nie jeden imponujący numer.
| Parametr | Co oznacza | Dlaczego jest ważny |
|---|---|---|
| Vce / Vds | Maksymalne napięcie kolektor-emiter albo dren-źródło | Musi mieć zapas względem realnych pików w układzie |
| Ic / Id | Prąd ciągły | Nie wystarczy do oceny pracy impulsowej lub startowej |
| Vce(sat) / Rds(on) | Straty w stanie włączenia | Decyduje o grzaniu i sprawności |
| hFE / β albo wymagane Vgs | Wzmocnienie lub sposób sterowania | Pokazuje, czy układ sterujący da sobie radę bez przeciążenia |
| Pd i temperatura złącza | Moc strat i limit cieplny | Bez tego łatwo przegrzać element mimo poprawnych wartości prądowych |
| SOA | Obszar bezpiecznej pracy | Kluczowy przy impulsach, rozruchu i obciążeniach zmiennych |
W układach impulsowych patrzę szczególnie na SOA i na to, jak zachowuje się temperatura po kilku minutach pracy, a nie tylko w pierwszej sekundzie. To właśnie dlatego noty aplikacyjne producentów, takich jak ROHM, tak mocno podkreślają temperaturę złącza i bezpieczny obszar pracy, a nie samą wartość prądu katalogowego. Jeśli zasilasz cewkę, silnik albo element o dużym prądzie rozruchowym, zapas 20-30% to minimum, a przy obciążeniach trudniejszych często jeszcze za mało. Gdy te liczby są już jasne, łatwiej zobaczyć, gdzie taki element naprawdę robi robotę w codziennej elektronice.
Gdzie ten element robi największą różnicę
Największą wartość daje tam, gdzie mały sygnał sterujący musi uruchomić coś większego, droższego albo bardziej wymagającego energetycznie. Właśnie dlatego spotyka się go zarówno w prostych układach hobbystycznych, jak i w zaawansowanej automatyce, zasilaczach czy elektronice użytkowej.
- LED-y i podświetlenie - pozwala sterować jasnością i oddzielić logikę od toru zasilania.
- Przekaźniki i elektrozawory - mikrokontroler nie zasila cewki bezpośrednio, tylko przez odpowiedni klucz.
- Silniki DC i wentylatory - przydaje się do włączania, regulacji obrotów i ochrony przed przeciążeniem.
- Audio - w torach analogowych wzmacnia słabe sygnały lub buduje stopnie końcowe.
- Zasilacze impulsowe - pracuje jako szybki element przełączający, od którego zależy sprawność całego układu.
- Układy logiczne i interfejsy - pomaga dopasować poziomy napięć między różnymi blokami systemu.
W praktyce najbardziej opłaca się tam, gdzie trzeba połączyć logikę niskonapięciową z obciążeniem, które pobiera więcej prądu niż wyjście mikrokontrolera może bezpiecznie dostarczyć. Dla przykładu: cewka przekaźnika 12 V, mały silnik czy pompa w aplikacji domowej nie mogą wisieć bezpośrednio na pinie sterującym. I właśnie tu układ półprzewodnikowy robi różnicę między działającym prototypem a rozwiązaniem, które naprawdę da się wdrożyć. Jednak sam dobór zastosowania nie wystarcza, jeśli po drodze popełni się kilka klasycznych błędów.
Najczęstsze błędy przy projektowaniu i wymianie
Widziałem wiele układów, które były poprawne „na papierze”, ale w praktyce grzały się, wariowały albo nie wytrzymywały kilku cykli pracy. Najczęściej winny nie był sam element, tylko zbyt optymistyczny dobór albo pominięcie detalu, który w elektronice decyduje o wszystkim.
- Dobór bez zapasu napięcia - chwilowy pik zasilania potrafi uszkodzić układ, nawet jeśli średnie wartości wyglądają bezpiecznie.
- Brak diody przy obciążeniu indukcyjnym - cewka generuje przepięcie po wyłączeniu i potrafi zabić klucz albo mikrokontroler.
- Zbyt słabe sterowanie bramki lub bazy - element niby się włącza, ale pracuje poza optymalnym punktem i mocno się nagrzewa.
- Ignorowanie temperatury otoczenia - to, co działa w temperaturze pokojowej, może nie przetrwać w obudowie zamkniętej bez wentylacji.
- Pomijanie rezystora w torze sterowania - szczególnie przy BJT i MOSFET-ach może to prowadzić do niestabilnej pracy i zakłóceń.
- Wybór „na styk” do pracy ciągłej - prąd startowy, rozruch silnika albo pulsujące obciążenie szybko pokazują słabości takiego podejścia.
Najlepsza zasada, jaką stosuję, jest prosta: jeśli układ ma pracować długo i bezobsługowo, nie projektuję go pod granicę katalogową. Zostawiam margines na temperaturę, starzenie komponentów, gorszy egzemplarz z partii i realne warunki montażu. To właśnie odróżnia działający schemat od rozwiązania, które da się bez stresu oddać do użytkowania. Gdy już uniknie się tych pułapek, pozostaje ostatni krok, który zwykle przesądza o sukcesie całego projektu.
Co sprawdzam, zanim uznam układ za gotowy do pracy
Zanim zamknę temat, robię szybki przegląd czterech rzeczy: funkcji, napięcia, prądu i temperatury. Jeśli element ma pracować jako przełącznik, pilnuję niskich strat w stanie włączenia. Jeśli ma wzmacniać sygnał, sprawdzam punkt pracy, liniowość i to, czy nie wchodzi zbyt wcześnie w nasycenie albo odcięcie.
- Sprawdzam realne obciążenie, a nie tylko wartość z opisu producenta urządzenia.
- Porównuję napięcie pracy z pikami, które pojawiają się przy starcie i wyłączaniu.
- Licząc prąd, uwzględniam rozruch, impulsy i nagrzewanie w zamkniętej obudowie.
- Oglądam temperaturę po kilkunastu minutach ciągłej pracy, nie po samym uruchomieniu.
- Jeśli coś budzi wątpliwości, wybieram większą obudowę albo większy zapas parametrów.
W codziennej elektronice to zwykle drobne decyzje robią największą różnicę: większy zapas napięcia, lepsze odprowadzanie ciepła, właściwa dioda przy cewce i właściwy typ elementu do konkretnej roli. Jeśli trzymam się tych zasad, układ nie tylko startuje, ale też działa stabilnie po godzinach pracy. I właśnie taki efekt liczy się najbardziej, bo w praktyce nie wygrywa najbardziej imponujący schemat, tylko ten, który wytrzymuje realne warunki bez niespodzianek.
