Przegrzewające się złącza, luźne styki i przeciążone moduły zwykle nie psują się nagle. Najpierw zostawiają ślad w postaci lokalnego wzrostu temperatury, a dobrze wykonany pomiar pozwala to zauważyć zanim dojdzie do awarii. Termowizja jest tu szczególnie użyteczna, bo pokazuje rozkład ciepła bez kontaktu z urządzeniem i pomaga odróżnić normalną pracę od problemu, który dopiero się rozwija.
Najważniejsze rzeczy, które warto wiedzieć od razu
- Obraz z kamery pokazuje temperaturę powierzchni, a nie wnętrze elementu.
- Największą wartość daje przy szukaniu punktów gorących w rozdzielnicach, zasilaczach, falownikach i na płytkach elektronicznych.
- Wynik łatwo zafałszowują połyskliwe metale, szkło, zła ostrość i odbicia z otoczenia.
- Porównywanie identycznych elementów pod podobnym obciążeniem jest zwykle ważniejsze niż patrzenie na samą liczbę stopni.
- Do sensownej pracy liczą się też rozdzielczość, czułość termiczna, ostrość i możliwość zapisania raportu radiometrycznego.
Jak kamera zamienia ciepło w czytelny obraz
Na poziomie technicznym kamera podczerwieni nie „widzi” temperatury tak, jak widzi ją człowiek, tylko rejestruje promieniowanie emitowane przez powierzchnię obiektu. Potem elektronika urządzenia przelicza te dane na obraz, w którym kolory oznaczają różne poziomy temperatury powierzchniowej. To ważne rozróżnienie, bo w praktyce patrzymy na temperaturę pozorną, a nie na absolutną prawdę o wnętrzu badanego elementu.
Tu właśnie zaczynają się pierwsze niuanse. Emisyjność, czyli zdolność materiału do emitowania promieniowania cieplnego, mocno wpływa na odczyt. Matowe powierzchnie zwykle dają bardziej wiarygodny wynik niż błyszczące metale, które częściej odbijają ciepło z otoczenia niż same je „pokazują”. Z tego samego powodu kamera nie jest cudownym narzędziem do zaglądania przez szkło ani przez ściany, tylko do oceny tego, co dzieje się na powierzchni.
W praktyce oznacza to jeszcze jedną rzecz: dobry obraz termiczny to nie tylko kolorowa mapa, ale też poprawna ostrość, właściwy kąt obserwacji i sensowna odległość od celu. Jeśli te warunki są słabe, nawet nowoczesny sprzęt zaczyna podpowiadać błędne wnioski. Gdy to rozumiemy, łatwiej przejść do miejsc, w których taki pomiar naprawdę daje przewagę.
Gdzie ta metoda najbardziej pomaga w elektryce i elektronice
W instalacjach elektrycznych i układach elektronicznych ciepło jest jednym z najlepszych wskaźników kłopotów. Nie każde nagrzanie oznacza awarię, ale lokalny, wyraźny odchył od otoczenia bardzo często oznacza coś, co trzeba sprawdzić bliżej. Ja zwykle zaczynam od porównania podobnych elementów pracujących w podobnych warunkach, bo to daje znacznie więcej niż pojedynczy odczyt bez kontekstu.
| Obszar | Co zwykle pokazuje obraz termiczny | Dlaczego to ma znaczenie |
|---|---|---|
| Rozdzielnice i szafy sterownicze | Przegrzane zaciski, luźne połączenia, przeciążone tory prądowe | To często pierwszy sygnał przed spadkiem niezawodności albo uszkodzeniem |
| Zasilacze, falowniki i elektronika mocy | Hot spoty na tranzystorach, mostkach prostowniczych, radiatorach i kondensatorach | Wskazuje element pracujący poza normalnym obszarem obciążenia |
| Płytki PCB i moduły sterujące | Lokalne przegrzanie układów scalonych, regulatorów napięcia i ścieżek | Pomaga znaleźć przeciążenie, zwarcie częściowe albo zbyt słabe chłodzenie |
| Baterie i systemy BMS | Różnice temperatur między celami, złączami i przewodami | Nierówny rozkład ciepła bywa sygnałem zużycia lub problemu z balansem |
| Fotowoltaika i osprzęt DC | Nieprawidłowo pracujące złącza, diody, ogniwa i konektory | W takim układzie nawet niewielka wada potrafi szybko zamienić się w stratę mocy |

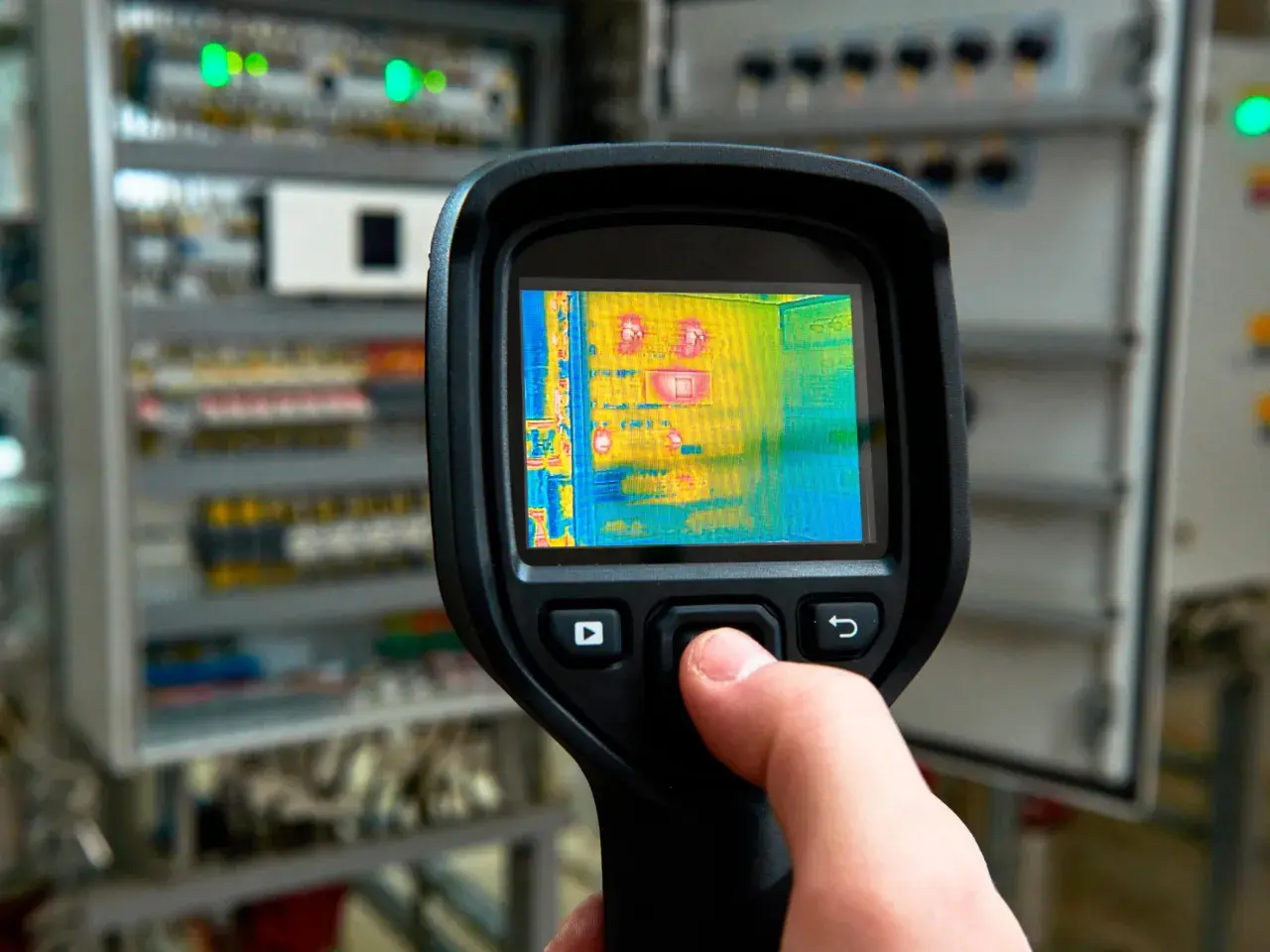

W rozdzielnicach szukam przede wszystkim różnicy między fazami, bezpiecznikami i identycznymi modułami. Jeśli jeden element jest wyraźnie cieplejszy niż sąsiednie przy zbliżonym obciążeniu, to nie jest już detal estetyczny, tylko sygnał serwisowy. Taki sam sposób myślenia działa w elektronice mocy: lokalny punkt gorący na jednej sekcji bywa ważniejszy niż cała reszta obudowy.
W przypadku płytek i zasilaczy warto patrzeć nie tylko na układ, który grzeje się najbardziej, ale też na to, czy ciepło rozchodzi się równomiernie. Nagły skok temperatury na małej powierzchni często oznacza stratę mocy w konkretnym miejscu, a nie „normalną pracę układu”. To prowadzi do pytania, jak odróżnić realną usterkę od artefaktu, który tylko wygląda groźnie.
Jak odróżnić realną usterkę od artefaktu pomiaru
Największy błąd, jaki widzę, polega na traktowaniu obrazu termicznego jak gotowego wyroku. Tymczasem kamera pokazuje tyle, ile pozwalają jej warunki: ostrość, emisyjność, odległość, odbicia, temperatura otoczenia i obciążenie badanego układu. Jeśli którykolwiek z tych elementów jest słaby, wynik może wyglądać przekonująco, a mimo to być mylący.
| Co widzę na obrazie | Co to może oznaczać | Jak to sprawdzić |
|---|---|---|
| Lokalny gorący punkt na jednym zacisku | Luźny styk, wyższa rezystancja połączenia, przeciążenie | Porównaj z identycznymi elementami pod podobnym obciążeniem i sprawdź docisk |
| Cały moduł jest cieplejszy od reszty | Większe obciążenie lub słabsze chłodzenie | Oceń warunki pracy, przepływ powietrza i historię obciążenia |
| Temperatura „skacze” po zmianie kąta | Odbicie z otoczenia, problem z emisyjnością | Zmień pozycję obserwacji i porównaj wynik z kilku stron |
| Obraz jest miękki i rozlany | Brak ostrości albo za mało detali na celu | Doostrz obraz, skróć dystans albo użyj innego obiektywu |
Przy ocenie bardzo pomaga prosty nawyk: nie patrzę na samą liczbę, tylko na różnicę względem sąsiednich, porównywalnych punktów. W praktyce już kilka stopni różnicy może być sygnałem ostrzegawczym, a kilkunastostopniowy odchył zwykle wymaga dalszej diagnostyki. Dodatkowo dla małych celów liczy się geometria pomiaru. Jeśli badany fragment nie zajmuje w kadrze co najmniej kilku pikseli, odczyt szybko robi się zbyt mało wiarygodny.
Takie podejście porządkuje pracę: najpierw weryfikacja warunków, potem interpretacja, dopiero na końcu decyzja o interwencji. Gdy ten etap jest opanowany, sensownie staje się pytanie, jaki sprzęt rzeczywiście pomaga w terenie, a jaki tylko dobrze wygląda w specyfikacji.
Jak dobrać sprzęt do serwisu i przeglądów
Do prostych kontroli nie zawsze potrzebujesz najdroższego urządzenia, ale w elektryce i elektronice zbyt słaba kamera szybko pokaże swoje ograniczenia. Dla mnie najważniejsze są cztery rzeczy: rozdzielczość, czułość termiczna, ostrość i możliwość zapisania danych radiometrycznych. Bez tego kamera bywa efektowna, lecz mało użyteczna przy realnej diagnostyce.
| Parametr | Po co jest ważny | Na co patrzeć w praktyce |
|---|---|---|
| Rozdzielczość IR | Decyduje o liczbie detali na małych elementach | 160×120 wystarczy do prostych kontroli z bliska, 320×240 daje większy komfort, 640×480 pomaga przy małych celach i większym dystansie |
| Czułość termiczna | Pokazuje, jak drobne różnice temperatur kamera potrafi wyłapać | Im niższa wartość, tym lepiej; przy serwisie liczy się wyraźne rozróżnianie subtelnych anomalii |
| Ostrość | Wpływa bezpośrednio na jakość obrazu i dokładność odczytu | Autofocus lub dobre ustawienie ręczne ma duże znaczenie, zwłaszcza przy zmiennym dystansie |
| Zakres pomiarowy | Musi obejmować realne temperatury pracy urządzeń | Ważne przy falownikach, zasilaczach, rezystorach mocy i elementach chłodzonych słabiej niż reszta układu |
| Raport radiometryczny | Pozwala analizować dane po inspekcji | Przydatny, jeśli chcesz porównać wyniki w czasie i przygotować dokumentację serwisową |
| Obiektyw i pole widzenia | Określają, ile detali zmieścisz w kadrze | Do małych elementów i pracy z dystansu lepsze bywa węższe pole widzenia |
Jeśli miałbym wskazać jedną rzecz, którą użytkownicy zbyt często lekceważą, byłaby to ostrość. Niewyostrzony obraz potrafi zafałszować wynik na tyle mocno, że różnica dochodzi nawet do kilkunastu czy około 20°C. Druga sprawa to emisyjność: przy niskiej emisyjności, szczególnie na błyszczących metalach, odczyt trzeba traktować ostrożnie i najlepiej porównać z punktem referencyjnym o znanym zachowaniu.
Dobry sprzęt nie naprawi jednak złej techniki pomiaru. Dlatego przed zakupem albo zleceniem badania warto wiedzieć, jakie błędy najczęściej psują wynik już na etapie samej inspekcji.
Najczęstsze błędy, które psują wynik
W praktyce większość nieporozumień bierze się nie z samej kamery, ale z tego, jak jest używana. To dobra wiadomość, bo część problemów można wyeliminować od razu, bez wydawania dodatkowych pieniędzy. Najczęściej widzę pięć powtarzających się błędów.
- Mierzenie przez szkło albo na powierzchniach, które silnie odbijają otoczenie. W takim przypadku kamera częściej pokazuje odbicie niż realną temperaturę.
- Porównywanie elementów pod zupełnie innym obciążeniem. Dwa identyczne moduły mogą wyglądać bardzo różnie, jeśli jeden pracuje ciężej.
- Za duży dystans do celu. Gdy obiekt zajmuje zbyt mało pikseli, wynik robi się zbyt ogólny, żeby wyciągać mocne wnioski.
- Brak ostrości. Rozmyty obraz może ukryć lokalny punkt gorący albo rozciągnąć go na większy obszar, niż ma w rzeczywistości.
- Wyciąganie wniosków z jednego zdjęcia. Pojedynczy kadr jest początkiem diagnostyki, nie jej końcem.
W instalacjach elektrycznych warto też pamiętać o warunkach otoczenia. Przeciąg, różna temperatura w pomieszczeniu, promieniowanie słoneczne czy świeżo uruchomiony układ potrafią zmienić obraz bardziej, niż się intuicyjnie wydaje. Dlatego sensowny pomiar robi się w możliwie stabilnych warunkach, a jeśli to niemożliwe, trzeba to jasno zaznaczyć w interpretacji.
Po odcięciu tych pułapek obraz zaczyna służyć decyzji, a nie tylko budzić ciekawość. I właśnie wtedy najlepiej widać, co zrobić z wynikiem pomiaru, żeby rzeczywiście pomógł w serwisie.
Co warto zrobić, żeby pomiar naprawdę pomógł w decyzji serwisowej
Jeżeli zlecasz badanie albo robisz je samodzielnie, nie zatrzymuj się na samym obrazku. Największą wartość daje komplet informacji: zdjęcie termiczne, zdjęcie w świetle widzialnym, opis obciążenia, warunki otoczenia i ustawienia kamery. Bez tego raport bywa efektowny, ale trudny do wykorzystania w praktyce.
- Proś o porównanie identycznych punktów, a nie tylko o opis „gorącego miejsca”.
- Sprawdzaj, czy w raporcie jest podana emisyjność i temperatura odbita.
- W instalacjach krytycznych rób pomiary cyklicznie, żeby widzieć trend, a nie jednorazowy stan.
- W elektronice mocy zwracaj uwagę także na chłodzenie, konektory i punkty lutownicze, nie tylko na największy układ scalony.
- Jeśli coś jest niejednoznaczne, zrób drugi pomiar w porównywalnych warunkach zamiast zgadywać.
Dobrze wykonana termowizja nie jest tylko kolorowym obrazem, ale narzędziem do podejmowania decyzji serwisowych: wskazuje, gdzie szukać usterki, kiedy zatrzymać urządzenie i kiedy jeszcze obserwować trend. W elektronice i elektryce to często różnica między szybkim wykryciem problemu a kosztowną awarią, która pojawia się dopiero wtedy, gdy element przestaje być już tylko ciepły, a zaczyna być realnym zagrożeniem.
