W elektronice i elektryce długość fali decyduje o tym, jak sygnał zachowuje się w kablu, antenie, na ścieżce PCB i w wolnej przestrzeni. Ten temat nie jest szkolną ciekawostką: od tej zależności zależy dobór anteny, analiza linii transmisyjnych, ocena opóźnień i to, czy układ pracuje stabilnie przy radiu, Wi‑Fi albo szybkich zboczach cyfrowych.
Najważniejsze liczby i zależności, które warto zapamiętać
- λ = v / f to podstawowa zależność opisująca długość fali.
- W próżni i bardzo zbliżenie w powietrzu fala elektromagnetyczna biegnie z prędkością około 300 000 000 m/s.
- Dla 2,4 GHz długość fali w wolnej przestrzeni wynosi około 12,5 cm.
- Dla 100 MHz to około 3 m, a dla 50 Hz aż około 6000 km.
- W kablu, laminacie PCB i innych dielektrykach wynik jest krótszy, bo sygnał rozchodzi się wolniej niż w próżni.
- Przy antenach i liniach transmisyjnych trzeba uwzględniać współczynnik skrócenia albo velocity factor.

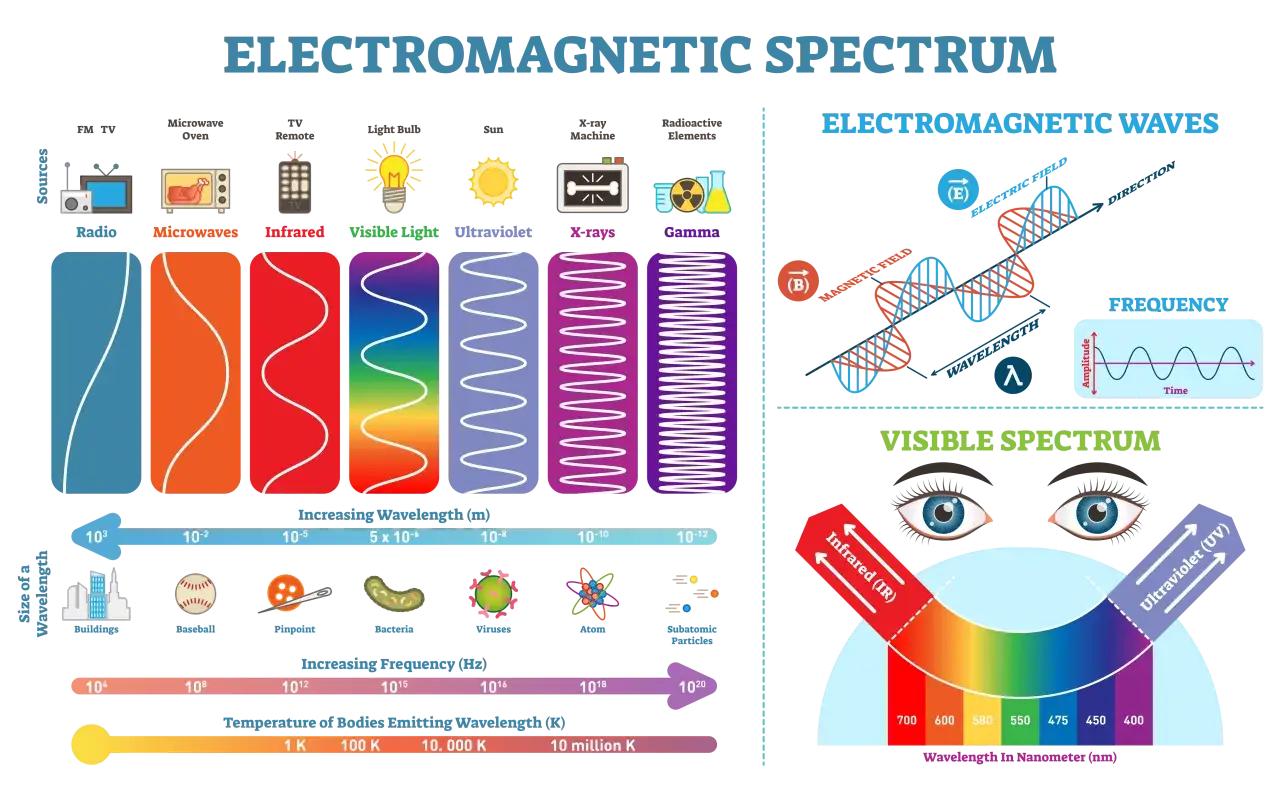

Co oznacza długość fali w praktyce
Ja zwykle zaczynam od prostego rozróżnienia: długość fali to nie „rozmiar sygnału”, tylko odległość między dwoma punktami, które są w tej samej fazie. Najłatwiej myśleć o niej jak o odcinku między kolejnymi grzbietami albo kolejnymi dolinami fali, choć w elektronice częściej patrzymy na sygnał elektromagnetyczny niż na falę mechaniczną.
To właśnie dlatego parametr ten ma znaczenie w radiu, antenach, przewodach i na płytkach drukowanych. Jeśli fala jest krótka, nawet niewielki odcinek ścieżki może być dla niej „długi”; jeśli jest bardzo długa, ten sam odcinek przestaje mieć znaczenie falowe i układ można traktować bardziej jak zwykłe połączenie elektryczne.
W praktyce długość fali mówi mi więc nie tyle „jak duży jest sygnał”, ile jaką skalę przestrzenną ma jego rozchodzenie się. Z tego już prosto przejść do samego wzoru, bo matematyka jest tu wyjątkowo użyteczna.
Jak działa zależność między prędkością, częstotliwością i długością fali
Podstawowa zależność jest prosta: λ = v / f. Litera λ oznacza długość fali, v to prędkość propagacji fali, a f to częstotliwość. W zapisie odwróconym można też użyć v = λ · f albo f = v / λ, jeśli akurat to częstotliwość jest niewiadomą.
W przypadku fal elektromagnetycznych w próżni prędkość v zastępuje się zwykle prędkością światła c. Wtedy dostajesz praktyczny skrót: λ = c / f. W radiotechnice często korzystam też z przybliżenia λ [m] ≈ 300 / f [MHz], bo pozwala szybko oszacować wynik bez kalkulatora.
- λ - długość fali, czyli odległość między punktami o tej samej fazie.
- f - częstotliwość, czyli liczba drgań na sekundę, wyrażana w hercach.
- v - prędkość rozchodzenia się fali w danym ośrodku.
- c - prędkość światła w próżni, około 299 792 458 m/s.

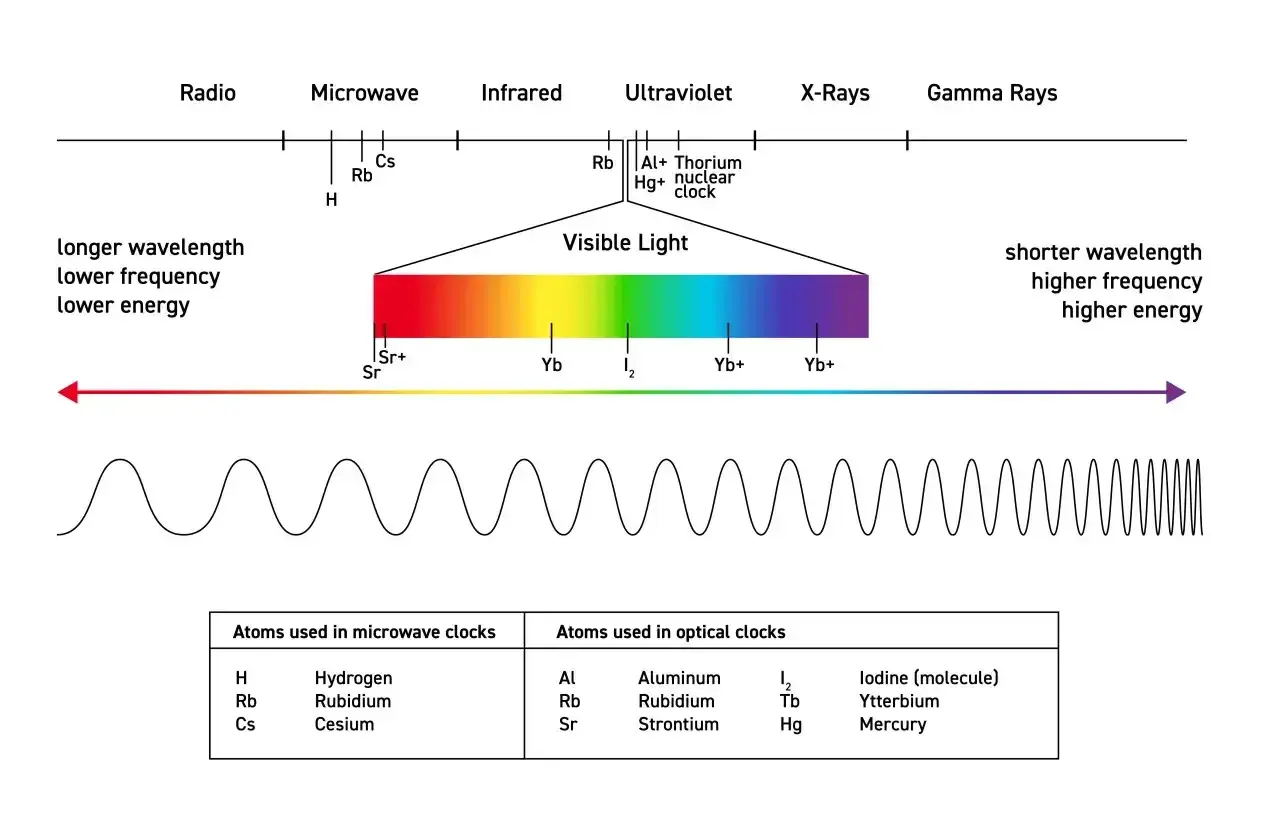

Najważniejszy wniosek jest taki: im większa częstotliwość, tym krótsza długość fali, o ile prędkość propagacji się nie zmienia. Dopiero na konkretnych pasmach widać, jak bardzo ta skala potrafi się zmieniać.
Jak liczyć to na realnych przykładach z elektroniki
Najlepiej widać to na liczbach, bo sama formuła bywa dla początkujących zbyt abstrakcyjna. Poniżej zestawiam kilka częstotliwości, które pojawiają się w praktyce elektronicznej i radiowej.
| Przykład | Częstotliwość | Długość fali w wolnej przestrzeni | Ćwierć fali | Co z tego wynika |
|---|---|---|---|---|
| Sieć energetyczna | 50 Hz | ok. 6000 km | ok. 1500 km | To pokazuje skalę, dlatego przewody instalacji domowej nie projektuje się jak anteny na 50 Hz. |
| Radio FM | 100 MHz | ok. 3,0 m | ok. 0,75 m | Ćwierćfalowy promiennik ma już sensowny rozmiar konstrukcyjny i często pojawia się w prostych antenach. |
| Pasmo ISM / RF | 433 MHz | ok. 0,69 m | ok. 17,3 cm | To pasmo dobrze pokazuje, dlaczego długość anteny w urządzeniach IoT i pilotach ma znaczenie. |
| Wi‑Fi | 2,4 GHz | ok. 12,5 cm | ok. 3,1 cm | Na tej częstotliwości nawet niewielkie elementy i odcinki ścieżek zaczynają działać jak elementy falowe. |
| Wi‑Fi / 5G | 5 GHz | ok. 6,0 cm | ok. 1,5 cm | Tu geometria anteny i prowadzenie ścieżek robią się bardzo czułe na szczegóły wykonania. |
W praktyce ten sam wzór pozwala mi od razu ocenić, czy dany odcinek ma znaczenie falowe. Jeśli masz 3-centymetrową ścieżkę przy 2,4 GHz, to nie jest już „byle kawałek miedzi”, tylko fragment, który może wpływać na dopasowanie i fazę sygnału. I właśnie tutaj zaczyna się temat medium, bo kabel i antena prawie nigdy nie zachowują się tak samo jak wolna przestrzeń.
Dlaczego kabel i antena zmieniają wynik
W praktyce nie liczę długości fali „po samym metalu”, tylko po torze, w którym rozchodzi się fala elektromagnetyczna. W kablu, na mikrostripie czy wewnątrz dielektryka sygnał biegnie wolniej niż w próżni, więc długość fali jest krótsza. To właśnie opisuje współczynnik skrócenia, czyli velocity factor.
Jeżeli kabel ma velocity factor 0,66, to fala biegnie w nim z prędkością równą 66% prędkości światła. Dla 100 MHz zamiast 3,0 m dostaniesz więc około 1,98 m. Tę różnicę widać od razu przy antenach ćwierćfalowych i półfalowych, bo ich fizyczna długość przestaje zgadzać się z prostym wynikiem z próżni.
- Współczynnik skrócenia trzeba brać z karty katalogowej kabla albo z dokumentacji laminatu.
- W kablach koncentrycznych, skrętce i liniach mikrostrip wynik zależy od dielektryka, a nie tylko od samej miedzi.
- W antenach znaczenie ma nie tylko długość geometryczna, ale też długość elektryczna, czyli to, jak układ „widzi” sygnał.
To dlatego dwie anteny pracujące na tej samej częstotliwości mogą mieć różne wymiary zewnętrzne. Jedna jest promiennikiem w powietrzu, druga działa w pobliżu masy, obudowy albo laminatu i jej rezonans przesuwa się przez warunki otoczenia. Z tego już prosto przejść do błędów, które najczęściej psują obliczenia.
Najczęstsze błędy przy liczeniu długości fali
- Mylenie jednostek - 100 MHz to nie 100 Hz, a 2,4 GHz to nie 2,4 MHz. To najprostszy, ale bardzo kosztowny błąd.
- Używanie prędkości światła bez poprawki na medium - w kablu, na PCB i w dielektryku wynik będzie krótszy niż w próżni.
- Patrzenie na długość fizyczną zamiast elektrycznej - antena i linia transmisyjna mogą mieć inny rezonans, niż sugeruje linijka.
- Liczenie tylko z częstotliwości podstawowej - przy szybkich zboczach cyfrowych znaczenie mają też wyższe składowe widma.
- Ignorowanie końcówek i dopasowania - w realnych antenach końce promiennika, obudowa i masa zmieniają efektywną długość.
- Zakładanie, że każda „ćwierć fali” ma zawsze dokładnie λ/4 - to dobra reguła startowa, ale nie gotowy projekt.
Ja traktuję te pułapki jako szybki test jakości obliczeń. Jeśli wynik wydaje się zbyt wygodny albo zbyt „okrągły”, zwykle sprawdzam jeszcze raz jednostki i medium. W praktyce właśnie te dwa elementy najczęściej decydują o tym, czy projekt działa od razu, czy wymaga strojenia.
Jak wykorzystać tę zależność przy projektowaniu i diagnozie układów RF
Jeśli mam z tego tematu wyciągnąć jedną praktyczną zasadę, to jest nią myślenie o skali. Gdy odcinek toru jest dłuższy niż około λ/10, zaczynam traktować go jak linię transmisyjną, a nie zwykły przewód. To nie jest twarda granica fizyczna, tylko bardzo dobra reguła inżynierska, która chroni przed błędnymi założeniami.
- Przy doborze anteny najpierw liczę przybliżoną długość fali, a dopiero potem szukam geometrii promiennika.
- Przy kablach sprawdzam velocity factor, bo bez tego wynik może być odczuwalnie za duży.
- Na PCB porównuję długość ścieżki z długością fali dla interesującego pasma, a nie tylko z wymiarem płytki.
- W diagnostyce zakłóceń patrzę, czy problem nie wynika z odbić, rezonansu albo niedopasowania długości elektrycznej.
- Przy cyfrowych sygnałach o szybkich zboczach nie patrzę wyłącznie na zegar, bo wysokie harmoniczne potrafią „widzieć” tor zupełnie inaczej.
W praktyce największą różnicę robi nie sam wzór, tylko konsekwentne uwzględnianie medium, w którym fala się rozchodzi. Jeśli zapamiętasz, że λ = v / f i że v w realnym układzie prawie nigdy nie jest po prostu równe c, unikniesz większości błędów przy antenach, kablach i szybkich połączeniach. To właśnie ta świadomość odróżnia poprawne obliczenie od projektu, który działa tylko na papierze.
