W elektronice i elektryce lutowanie miedzi jest prostym sposobem na trwałe połączenie przewodów, końcówek i pól lutowniczych, ale dopiero poprawny dobór topnika, temperatury i techniki daje efekt, który nie puści po kilku tygodniach. Pokażę, jak patrzę na takie połączenia w praktyce: od przygotowania powierzchni, przez wybór spoiwa, aż po ocenę gotowej spoiny. Dorzucam też różnicę między sytuacją, w której lut ma sens, a taką, w której lepszy będzie zacisk albo konektor.
Najważniejsze zasady bez których połączenie nie będzie trwałe
- Czysta miedź i świeży topnik dają większą różnicę niż samo podnoszenie temperatury grota.
- Do większości prac elektronicznych najlepiej sprawdza się spoiwo bezołowiowe typu SAC305, które topi się około 217-220°C.
- Groty do bezołowiu pracują zwykle wyżej niż przy stopach SnPb; w praktyce często trzeba wejść w okolice 371-400°C na grocie.
- Jeśli połączenie wymaga kilku sekund grzania bez rozpływu lutu, problemem jest zwykle utlenienie, masa termiczna albo zbyt słaby topnik.
- W instalacjach narażonych na drgania i ciągłe zginanie przewodu lut nie zawsze jest najlepszym wyborem.

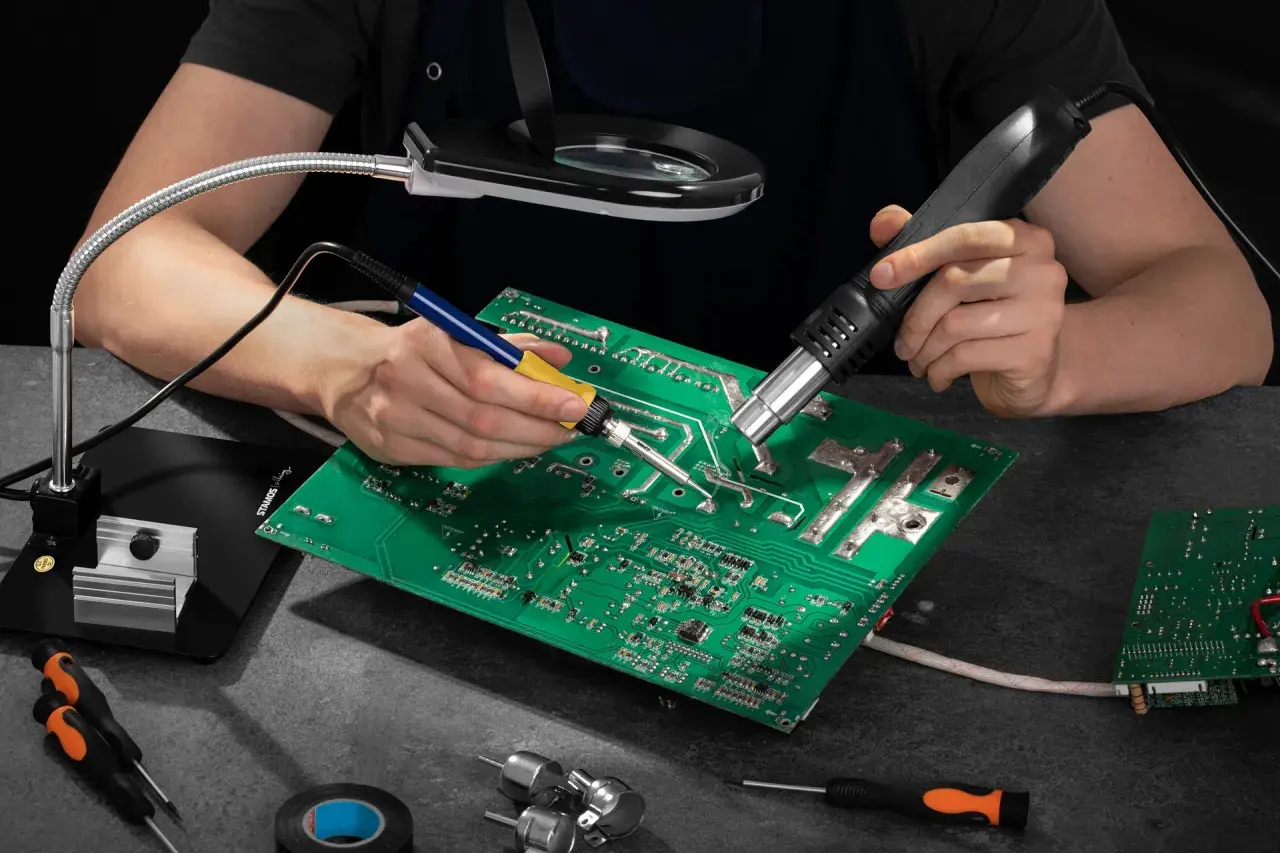

Jak rozumiem trwałe połączenie miedzi w elektronice
Ja rozdzielam dwa światy: małe połączenia na płytkach i większe węzły przewodowe. W obu chodzi o to samo - stop ma zwilżyć czystą miedź i po ostygnięciu stworzyć stabilne połączenie metaliczne. Różnica polega na masie termicznej: cienki pad nagrzewa się szybko, ale masywny terminal lub gruby przewód odbiera ciepło tak skutecznie, że bez odpowiedniego grota lut po prostu nie chce popłynąć.
Według IPC J-STD-001J punkt odniesienia dla elektroniki to nie tylko sam wygląd spoiny, ale też proces, czystość i powtarzalność. To ważne, bo dobra spoina na płytce może wyglądać inaczej niż połączenie przewodu z terminalem, a mimo to obie mogą być poprawne, jeśli zwilżenie i geometria są właściwe.
| Gdzie lutuję | Co działa najlepiej | Na co patrzę w pierwszej kolejności |
|---|---|---|
| Płytki PCB | Krótki czas grzania, czysta powierzchnia, spoiwo do elektroniki | Wytyczne pola lutowniczego i brak mostków |
| Przewody linkowe | Najpierw kontakt mechaniczny, potem lut | Odciążenie przewodu i brak sztywnego „kija” z cyny |
| Terminale i konektory | Większy grot i sprawny transfer ciepła | Pełne zwilżenie metalu, bez przegrzania izolacji |
| Ekrany i oploty | Topnik aktywny i dobra kontrola temperatury | Czysta powierzchnia oraz brak przegrzania cienkich żył |
Jeśli wiem już, gdzie lut ma sens, przechodzę do narzędzi, bo to one najczęściej decydują o tym, czy połączenie wyjdzie za pierwszym razem.
Jakie narzędzia i materiały naprawdę robią różnicę
Jeśli mam wskazać dwa elementy, które najbardziej zmieniają wynik pracy, to są to spoiwo i topnik. Reszta jest ważna, ale nie naprawi słabej chemii połączenia. Ja do drobnej elektroniki wybieram zwykle cieńszy drut lutowniczy, a do przewodów i terminali nie boję się grubszej średnicy, bo łatwiej kontrolować ilość stopu.
| Element | Co wybieram | Dlaczego |
|---|---|---|
| Spoiwo bezołowiowe | SAC305 lub sprawdzony odpowiednik do elektroniki | To bardzo częsty standard w nowych projektach; topi się mniej więcej w zakresie 217-220°C |
| Spoiwo z ołowiem | Tylko tam, gdzie projekt i zgodność materiałowa na to pozwalają | Łatwiej się rozpływa i zwykle wymaga niższej temperatury grota |
| Topnik no-clean | Do szybkich napraw i większości prac na PCB | Zostawia mniej kłopotliwych pozostałości, choć nadal warto ocenić czystość połączenia |
| Topnik aktywny | Do trudniejszej, utlenionej miedzi i większych złączy | Pomaga tam, gdzie zwykły flux jest za słaby, ale po pracy wymaga porządnego czyszczenia |
| Grot | Nie najcieńszy, tylko dopasowany do masy złącza | Zbyt mały grot wydłuża grzanie i zwiększa ryzyko przegrzania izolacji |
W praktyce nie ścigam się na najniższą możliwą temperaturę. Jak podaje Kester, temperatury grotu najczęściej mieszczą się w okolicach 315-343°C dla SnPb i 371-400°C dla bezołowiu, ale ja i tak zaczynam od takiego poziomu, który pozwala szybko zwilżyć złącze, a nie długo je piec.
Jeśli ktoś pyta mnie o jedną rzecz, której nie wolno pomijać, to odpowiadam bez wahania: odpowiedni topnik. Miedź lubi się utleniać, a topnik ma ten tlenek usunąć na tyle skutecznie, żeby stop wszedł w metal, a nie tylko po nim spłynął. Stąd już krok do samego procesu lutowania.

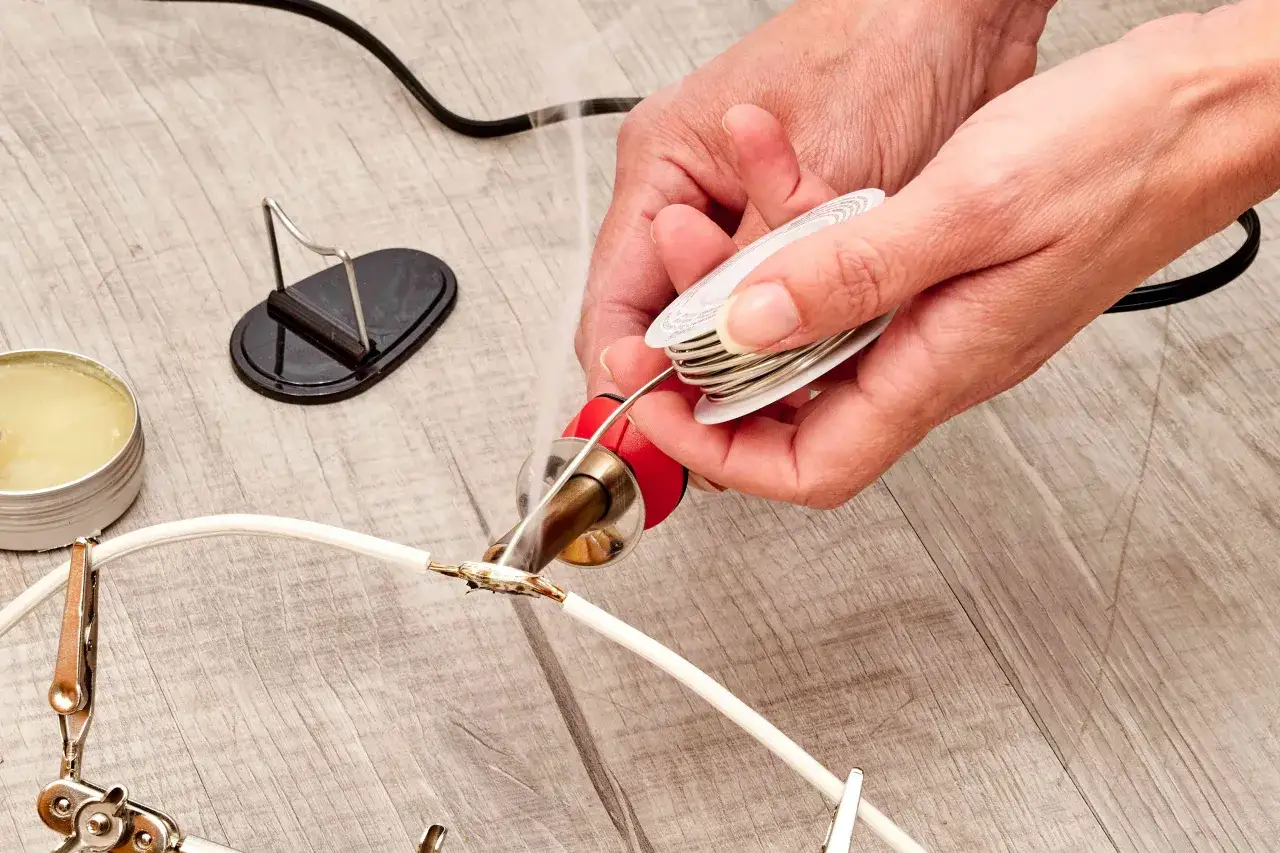

Jak wykonać solidną spoinę krok po kroku
- Przygotuj przewód lub pad. Zdejmuję izolację tylko na tyle, ile trzeba, zwykle 3-5 mm w drobnej elektronice, i od razu usuwam brud oraz tlenki.
- Zrób sensowny kontakt mechaniczny. Linkę skręcam i układam tak, żeby po lutowaniu nie wisiała wyłącznie na stopie. Lut ma przewodzić, ale nie zastępować całej mechaniki.
- Rozgrzej samo złącze, nie grot. Najpierw podgrzewam miedź, dopiero potem podaję spoiwo. Jeśli przykładam cynę do grota, a nie do połączenia, zwykle robię sobie tylko ładną kroplę, nie spoinę.
- Dodaj lut do miejsca łączenia. Spoiwo ma wpływać na gorący metal i samodzielnie się rozpływać. Jeżeli trzeba go wciskać siłą, temperatura albo topnik są źle dobrane.
- Nie ruszaj elementu podczas stygnięcia. Daj mu 2-3 sekundy spokoju. Ruch w tej chwili daje matową, kruchej wyglądającą spoinę, która często jest po prostu zimnym lutem.
- Oceń kształt spoiny. Szukam gładkiego przejścia, dobrego zwilżenia i braku nadmiaru cyny. Jeśli lut zalał wszystko jak przypadkowy nalot, to zwykle znaczy, że jest go za dużo albo użyto zbyt długiego grzania.
- W razie potrzeby popraw czystość. Przy aktywniejszym fluxie i po naprawach serwisowych zawsze sprawdzam, czy resztki nie zostały na płytce, bo potem potrafią tylko zbierać brud i wilgoć.
Najczęściej pierwsza różnica między dobrą a słabą spoiną nie tkwi w samym luku, tylko w czasie kontaktu i czystości powierzchni. To prowadzi wprost do kolejnej rzeczy, czyli ustawienia temperatury i chemii pracy.
Jak dobrać temperaturę i topnik do zadania
Temperatura jest ważna, ale nie traktuję jej jak magicznej liczby. Zbyt niska daje zimne luty i słabe zwilżenie, zbyt wysoka przypala topnik, niszczy izolację i potrafi zdegradować sam pad. Ja wolę szybki, zdecydowany transfer ciepła niż długie „gotowanie” połączenia.
| Scenariusz | Co robię | Dlaczego |
|---|---|---|
| Typowa płytka PCB z bezołowiem | Startuję od temperatury grota w górnej części zakresu roboczego i pracuję krótko | SAC305 topi się w okolicach 217-220°C, ale do poprawnej pracy ręcznej potrzeba zapasu |
| Stare połączenie z utlenioną miedzią | Sięgam po bardziej aktywny topnik i czyściłem powierzchnię przed lutowaniem | Bez usunięcia tlenków stop nie będzie się rozpływał równomiernie |
| Duży terminal lub gruby przewód | Używam większego grota, czasem też krótkiego podgrzania wstępnego | Masa termiczna odbiera ciepło szybciej niż cienki pad |
| Delikatne złącze przy plastiku | Obniżam czas kontaktu i pilnuję, by nie grzać samej obudowy | Najłatwiej wtedy uszkodzić izolację lub gniazdo |
Topnik no-clean jest wygodny, ale nie zwalnia z myślenia. Przy zwykłych naprawach bywa idealny, za to przy trudniejszych złączach albo pracy w wilgoci wolę po wszystkim obejrzeć i ewentualnie oczyścić miejsce lutowania. W praktyce to oszczędza późniejszych reklamacji i szukania losowych zwarć.
Jeśli lut wygląda trochę bardziej ziarnisto niż stary, ołowiowy połysk, nie panikuję od razu. Przy bezołowiu wygląd bywa mniej lustrzany, więc patrzę przede wszystkim na zwilżenie, kształt i ciągłość połączenia, a nie tylko na estetykę powierzchni.
Kiedy temperatura i topnik są już dobrane sensownie, zostają błędy, które najłatwiej wychodzą dopiero po montażu. I właśnie one potrafią zjeść cały efekt pracy.
Jakie błędy psują spoinę i jak je rozpoznać
Jeśli mam szukać przyczyny awarii po lutowaniu, zwykle wracam do kilku powtarzalnych problemów. Najgorsze jest to, że na pierwszy rzut oka część z nich wygląda „prawie dobrze”, a właśnie takie połączenia potrafią paść po nagrzaniu, wibracji albo kilku cyklach pracy.
| Objaw | Prawdopodobna przyczyna | Co robię |
|---|---|---|
| Matowa, spękana spoina | Ruch podczas stygnięcia albo zbyt mało ciepła | Powtarzam połączenie z lepszym ogrzaniem złącza |
| Cyna nie chce płynąć | Utleniona miedź lub za słaby flux | Czyszczę powierzchnię i używam bardziej aktywnego topnika |
| Mostek między padami | Za dużo spoiwa | Odsysam nadmiar i zmniejszam ilość lutu |
| Przebarwiona izolacja | Przegrzanie przewodu lub zbyt długi kontakt grota | Skracam czas grzania i zmieniam grot na taki, który szybciej odda ciepło |
| Resztki i zielonkawy nalot | Agresywny flux bez czyszczenia albo zła chemia do elektroniki | Myję połączenie i sprawdzam, czy nie trzeba wymienić użytego topnika |
Jedna rzecz często myli początkujących: połączenie bezołowiowe nie zawsze będzie wyglądało jak idealnie lustrzana kropla. Dlatego nie oceniam spoiny wyłącznie po połysku. Ważniejsze są zwilżenie, brak szczelin i stabilny kształt niż to, czy odbija światło jak chrom.
Gdy widzę, że przewód po lutowaniu zrobił się sztywny na zbyt długim odcinku, zakładam, że ktoś za bardzo go „pocynował”. To klasyczny błąd, bo zamiast elastycznej linki powstaje twardy fragment, który potem pęka przy drganiach. Z tego już prosta droga do pytania, czy lut w ogóle zawsze jest najlepszą metodą.
Kiedy lut ustępuje miejsca zaciskowi
W elektryce i elektronice nie lutuję wszystkiego z przyzwyczajenia. Jeśli połączenie ma pracować w wibracjach, być często serwisowane albo przenosić spore siły mechaniczne, zacisk bywa lepszy. Ja traktuję lut jako świetny element elektryczny, ale nie zawsze jako jedyny element nośny.
| Metoda | Kiedy wybieram | Ograniczenie |
|---|---|---|
| Lut | Płytki PCB, drobne naprawy, przewody sygnałowe, ekrany | Słabsza odporność na ciągłe zginanie i drgania bez odciążenia mechanicznego |
| Zacisk | Wiązki przewodów, automotive, produkcja seryjna, miejsca narażone na wibracje | Wymaga dobrego narzędzia i właściwego terminala |
| Śruba / terminal | Instalacje, serwis i połączenia, które mają być łatwe do rozłączenia | Wymaga kontroli momentu i potrafi się poluzować, jeśli jest źle zamontowany |
Jeśli przewód ma pracować jak sprężyna, nie robię z niego sztywnego odcinka cyny. Zamiast tego daję odciążenie, prowadzę kabel tak, by nie pracował na samym lutowaniu, i dopiero wtedy uznaję połączenie za gotowe. To właśnie w takich detalach najłatwiej odróżnić poprawną naprawę od rozwiązania, które wróci po pierwszym wstrząsie.
Na koniec zostaje warstwa praktyczna, której często nie widać na zdjęciu: odciążenie mechaniczne, czyszczenie i kontrola po pracy. To one najczęściej decydują o tym, czy połączenie będzie działało długo, czy tylko wyglądało dobrze przez chwilę.
Detale, które decydują o trwałości połączenia na lata
Najbardziej niedoceniany element całego procesu to odciążenie mechaniczne. Nawet świetnie wykonana spoina nie lubi, gdy przewód jest szarpany, skręcany albo poddawany cyklicznym drganiom. Dlatego po lutowaniu zawsze sprawdzam prowadzenie kabla, dodaję termokurczkę albo mocowanie i pilnuję, żeby ciężar przewodu nie wisiał na samym złączu.
Druga rzecz to czystość po pracy. Resztki topnika, nawet jeśli na pierwszy rzut oka niewinne, potrafią z czasem zbierać kurz i wilgoć. W sprzęcie, który ma pracować stabilnie, wolę poświęcić chwilę na przetarcie i kontrolę niż później szukać losowego spadku jakości sygnału albo dziwnego grzania punktu lutowniczego.
- Sprawdzam, czy lut ma pełne zwilżenie i nie tworzy ostrej, kruchej granicy.
- Robię lekki test mechaniczny, ale bez szarpania przewodu.
- Patrzę pod mocnym światłem, czy nie ma mostków, mikropęknięć i resztek topnika.
- Jeśli to naprawa urządzenia, zapisuję sobie rodzaj spoiwa i topnika, bo przy kolejnym serwisie robi to różnicę.
Jeśli miałbym zostawić jedną praktyczną zasadę, byłaby prosta: najpierw zadbaj o czystą powierzchnię, dobre zwilżenie i odciążenie przewodu, a dopiero potem oceniaj sam wygląd lutu. Właśnie ten porządek najczęściej odróżnia szybkie poprawki od połączeń, które naprawdę pracują stabilnie przez lata.
