W praktyce rezystancja decyduje o tym, ile prądu popłynie przez układ, ile ciepła wydzieli się na elemencie i czy całość zachowa się tak, jak planujesz. To temat ważny zarówno przy prostych naprawach, jak i przy projektowaniu elektroniki, bo od tej jednej wielkości zależy dobór rezystorów, przewodów, czujników i zabezpieczeń. Poniżej rozkładam go na konkret: definicję, pomiar, czynniki wpływające na opór oraz praktyczne przykłady z życia obwodu.
Najkrótsza droga do zrozumienia oporu w obwodzie
- Opór elektryczny mówi, jak mocno element ogranicza przepływ prądu.
- W obwodach stałoprądowych najczęściej liczy się go z prawa Ohma: U = I × R.
- Na wartość oporu wpływają materiał, długość, przekrój i temperatura.
- Pomiar multimetrem ma sens głównie wtedy, gdy element jest odłączony od zasilania.
- Przy doborze elementu nie wystarczy sama wartość w omach, trzeba jeszcze sprawdzić moc i tolerancję.
Czym jest opór elektryczny i jak go rozumieć w obwodzie
Ja najprościej widzę to tak: im większy opór elementu, tym trudniej „przepchnąć” przez niego prąd przy tym samym napięciu. Dlatego dwa identyczne źródła zasilania mogą dawać zupełnie różny prąd w zależności od tego, co podłączysz do wyjścia. Jednostką jest om, zapisany symbolem Ω, a w praktyce wygodnie myśli się też w kiloomach i megaomach.
W obwodach prądu stałego zależność między napięciem, prądem i oporem opisuje prawo Ohma. W prostym zapisie wygląda to tak:
| Wielkość | Wzór | Co opisuje |
|---|---|---|
| Napięcie | U = I × R | „Siłę”, która wymusza przepływ prądu |
| Natężenie | I = U / R | Ile prądu faktycznie popłynie |
| Opór | R = U / I | Jak mocno element ogranicza przepływ |
Warto pamiętać, że nie każdy element zachowuje się liniowo. Rezystor oporowy zwykle tak, ale dioda, tranzystor czy żarówka już nie. To dlatego w elektronice samo „ma 100 Ω” nie zawsze wystarcza do pełnego opisu zachowania układu. Z tego właśnie powodu pomiar ma sens tylko wtedy, gdy wiemy, co mierzymy i w jakich warunkach.

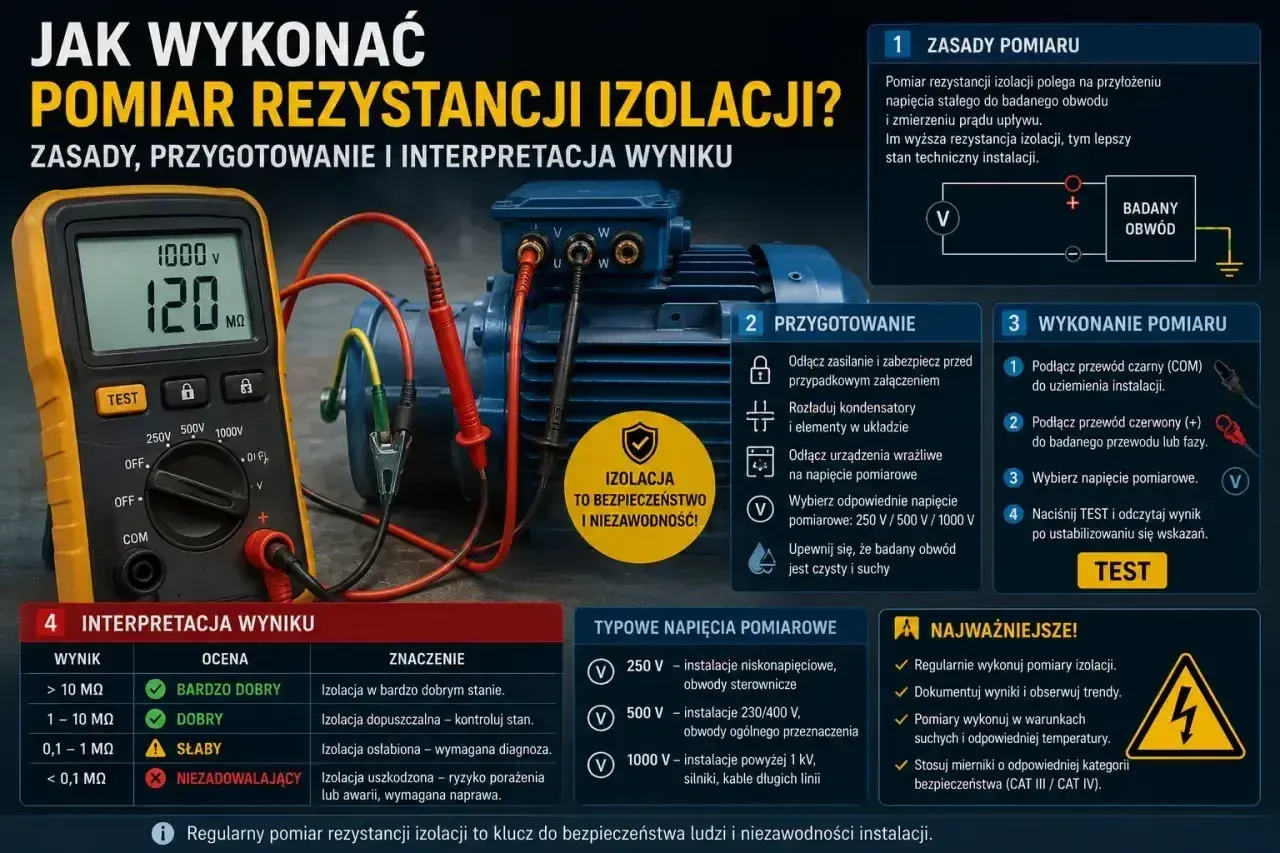

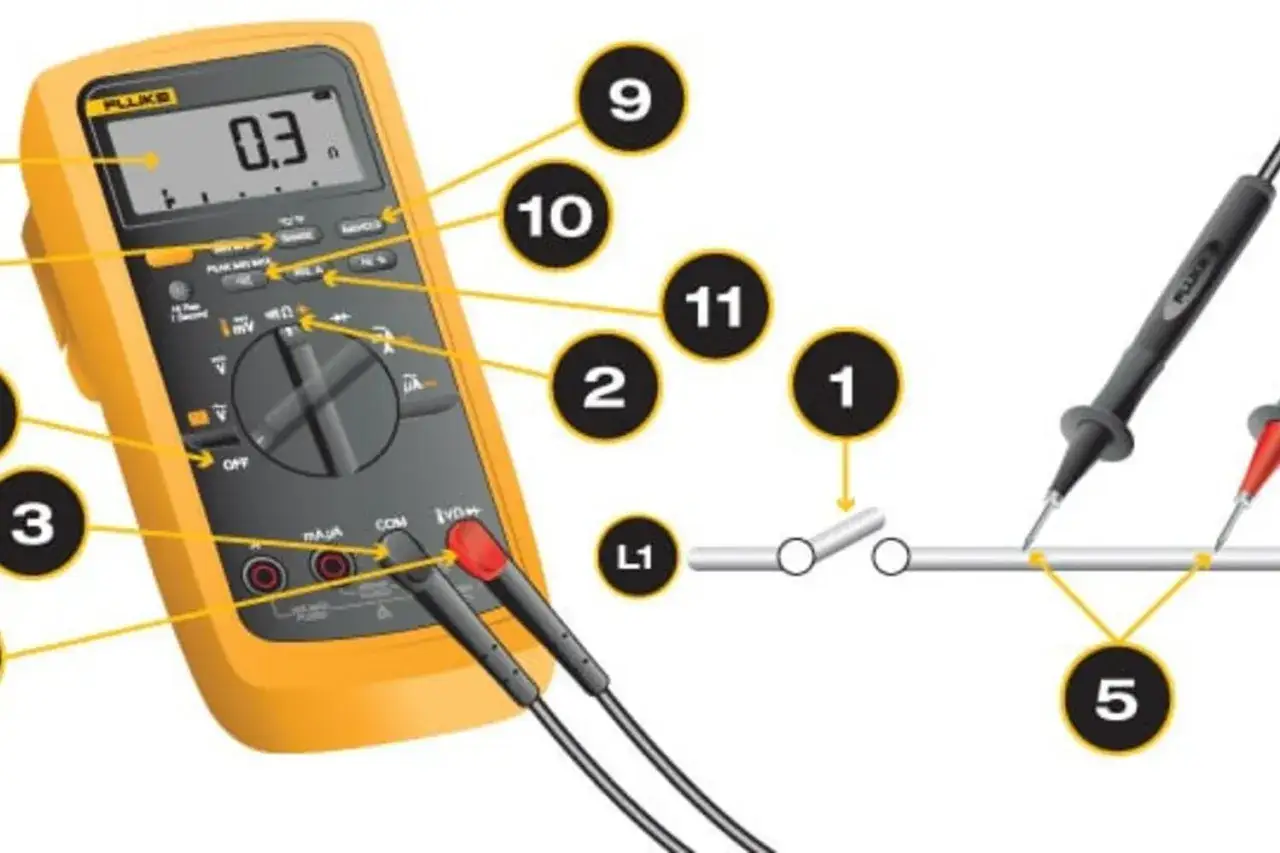

Jak mierzyć opór multimetrem bez fałszywego wyniku
Jeśli chcesz sprawdzić wartość rezystora albo ocenić, czy przewód nie ma przerwy, multimetr wystarczy w większości domowych i serwisowych sytuacji. Ja zaczynam od dwóch rzeczy: odłączam zasilanie i upewniam się, że kondensatory w układzie są rozładowane. To nie jest formalność, tylko sposób na uniknięcie błędnego odczytu i uszkodzenia miernika.
- Ustaw miernik na pomiar Ω, najlepiej na zakres automatyczny, jeśli taki ma.
- Przyłóż sondy do końców elementu albo do punktów obwodu, które chcesz sprawdzić.
- Odczytaj wynik i porównaj go z wartością nominalną oraz tolerancją.
- Jeśli wynik skacze, sprawdź styk sond, zimne luty i ewentualne połączenia równoległe w układzie.
Największa pułapka pojawia się wtedy, gdy mierzysz element w układzie. Równoległe ścieżki potrafią zaniżyć wynik i sprawić, że sprawny rezystor wygląda jak uszkodzony. W praktyce oznacza to, że rezystor 330 Ω może w obwodzie „wyjść” jako 220 Ω, 180 Ω albo jeszcze mniej, jeśli jest podłączony do innych gałęzi. Dlatego do wiarygodnego pomiaru najlepiej wylutować jedną końcówkę lub odłączyć fragment układu.
Przy bardzo małych oporach, poniżej 1 Ω, znaczenie ma nawet opór samych przewodów pomiarowych. Jeśli mierzysz ścieżkę albo bezpiecznik, odczyt 0,3 Ω może być całkiem realny, ale równie dobrze może zawierać spory błąd wynikający z kabli i styków. Wtedy zwykły multimetr daje orientację, a nie laboratoryjną precyzję.
Po opanowaniu pomiaru najważniejsze staje się pytanie, skąd właściwie bierze się ta wartość i dlaczego ten sam materiał w różnych warunkach zachowuje się inaczej.
Od czego zależy opór przewodnika
Na opór przewodnika wpływają przede wszystkim cztery rzeczy: materiał, długość, przekrój i temperatura. W praktyce to oznacza, że cienki i długi przewód zawsze będzie stawiał większy opór niż krótki i gruby, nawet jeśli oba są wykonane z tego samego metalu. To właśnie dlatego w instalacjach i elektronice nie dobiera się przewodów „na oko”.
| Czynnik | Jak wpływa na opór | Co to znaczy w praktyce |
|---|---|---|
| Długość | Im dłuższy przewodnik, tym większy opór | Długie ścieżki i przewody powodują większy spadek napięcia |
| Przekrój | Im większy przekrój, tym mniejszy opór | Grubszy przewód lepiej przenosi większy prąd |
| Materiał | Każdy materiał ma inną rezystywność | Miedź przewodzi dobrze, stopy oporowe celowo gorzej |
| Temperatura | W metalach opór zwykle rośnie wraz z temperaturą | Nagrzany przewód albo rezystor może zmienić zachowanie układu |
Tu pojawia się pojęcie rezystywności, czyli cechy materiału, a nie samego elementu. To ważne rozróżnienie: dwa przewody o tym samym materiale, ale innych wymiarach, będą miały inny opór. Ja traktuję to jako szybki test intuicji: jeśli coś ma być „łatwą drogą” dla prądu, potrzebuje dobrego materiału, krótkiej drogi i odpowiedniego przekroju.
Temperatura jest osobnym problemem, bo w realnym układzie wszystko się nagrzewa. Rezystor pracujący blisko limitu mocy zmienia wartość mniej lub bardziej, przewód przy dużym prądzie też się grzeje, a czujniki takie jak NTC robią z tego wręcz zasadę działania. Właśnie dlatego sama liczba z miernika nie zawsze wystarcza do oceny pracy układu.
To prowadzi prosto do zastosowań praktycznych, bo w elektronice opór nie jest teorią z podręcznika, tylko narzędziem do sterowania prądem i napięciem.
Gdzie w elektronice opór robi największą różnicę
Najbardziej praktyczne zastosowania widać od razu w prostych układach. Najczęściej chodzi o ograniczanie prądu, dzielenie napięcia, ustawianie stanów logicznych i pomiar temperatury albo prądu. To są te miejsca, w których źle dobrany element potrafi zepsuć cały projekt.
| Zastosowanie | Po co się je stosuje | Na co uważać |
|---|---|---|
| Ograniczanie prądu LED | Chroni diodę przed zbyt dużym prądem | Trzeba dobrać także moc, nie tylko wartość w omach |
| Dzielnik napięcia | Tworzy niższe napięcie z wyższego | Wynik zmienia się pod obciążeniem |
| Pull-up i pull-down | Ustala logiczny stan wejścia cyfrowego | Zbyt mały opór zwiększa pobór prądu, zbyt duży pogarsza odporność na zakłócenia |
| Termistor | Pozwala mierzyć temperaturę | Charakterystyka jest nieliniowa, więc wynik nie jest „prosty” jak w rezystorze |
| Shunt | Umożliwia pomiar prądu przez mały spadek napięcia | Tu liczy się precyzja i bardzo małe straty mocy |
Dobry przykład to zwykła dioda LED zasilana z 5 V. Jeśli dioda ma spadek około 2 V i chcesz puścić przez nią 10 mA, liczysz: R = (5 V - 2 V) / 0,01 A = 300 Ω. W praktyce wybierzesz najbliższą wartość z szeregu, zwykle 330 Ω, bo daje bezpieczniejszy margines. Dodatkowo sprawdzasz moc: przy takim układzie rezystor rozprasza około 0,03 W, więc element 0,25 W ma spokojny zapas.
Takie obliczenia są małe, ale robią ogromną różnicę. Właśnie na tym etapie widać, że sam opór to tylko połowa historii, a druga połowa to moc, tolerancja i warunki pracy.
Najczęstsze błędy, które zniekształcają wynik i decyzję projektową
W praktyce najwięcej problemów nie bierze się z samego prawa Ohma, tylko z jego złego zastosowania. Ja najczęściej widzę pięć powtarzalnych błędów, które da się wyłapać jeszcze przed pierwszym uruchomieniem układu.
- Mierzenie elementu pod napięciem, co prowadzi do przypadkowych odczytów i ryzyka uszkodzenia miernika.
- Mylenie testu ciągłości z pomiarem oporu, choć to dwa różne tryby pracy multimetru.
- Ignorowanie tolerancji, przez co rezystor 5% traktuje się jak wartość idealną.
- Dobieranie elementu wyłącznie po omach, bez sprawdzenia mocy strat.
- Przenoszenie prostych zasad z obwodu stałoprądowego do układów AC bez uwzględnienia impedancji.
Ten ostatni punkt jest szczególnie ważny. W prądzie przemiennym sam opór nie opisuje całego zachowania obwodu, bo kondensatory i cewki wnoszą dodatkowy efekt, czyli reaktancję. Dopiero razem tworzą impedancję, a to już bardziej złożony opis niż zwykłe R. Jeśli pracujesz z zasilaczami sieciowymi, filtrami albo audio, tego rozróżnienia nie można pominąć.
Warto też pamiętać o prostym progu zdrowego rozsądku: jeśli rezystor ma 10 Ω, a przewody miernika mogą dodać 0,5 Ω, błąd 5% pojawia się od razu. Przy 100 kΩ ten sam błąd jest praktycznie niewidoczny. To dlatego dokładność pomiaru zawsze trzeba oceniać w odniesieniu do skali całego układu, a nie tylko samej liczby na wyświetlaczu.
Trzy liczby, które sprawdzam przed uruchomieniem układu
Jeśli miałbym zostawić tylko jedną praktyczną wskazówkę, byłoby to to: przed uruchomieniem obwodu zawsze sprawdzam wartość oporu, moc strat i tolerancję. Ta trójka wystarcza, żeby uniknąć większości prostych błędów w warsztacie i w domowych projektach.
- Wartość oporu mówi, czy układ dostanie właściwy prąd.
- Moc strat mówi, czy element nie będzie się przegrzewał.
- Tolerancja mówi, jak daleko wynik może odejść od wartości nominalnej.
Ja zwykle biorę też mały zapas bezpieczeństwa. Jeśli obliczenia dają 0,1 W, wybieram 0,25 W. Jeśli układ jest wrażliwy na zakłócenia, nie dobieram rezystorów zbyt wysoko tylko po to, żeby „oszczędzić prąd”. W elektronice oszczędność na jednym parametrze bardzo często wraca jako problem w innym miejscu.
Najlepiej traktować opór jako parametr, który trzeba czytać razem z napięciem, prądem i temperaturą. Wtedy przestaje być abstrakcyjną liczbą z miernika, a zaczyna być realnym narzędziem do projektowania, diagnozowania i naprawy układów.
