Dioda prostownicza jest jednym z tych elementów, które wyglądają banalnie, a w praktyce decydują o stratach energii, temperaturze i niezawodności całego zasilacza. W układach AC/DC różnica między klasycznym krzemem, szybkim prostowaniem a rozwiązaniem opartym o MOSFET potrafi zmienić sprawność o kilka punktów procentowych. Poniżej rozkładam temat na praktyczne części: działanie, dobór parametrów, typowe błędy i moment, w którym warto sięgnąć po nowszą technikę.
Najważniejsze fakty, które od razu porządkują wybór elementu prostującego
- W prostowaniu prądu przemiennego do stałego najczęściej używa się pojedynczej diody, mostka lub układu MOSFET-em.
- W mostku przewodzą zawsze dwie gałęzie naraz, więc spadek napięcia jest podwójny i rośnie temperatura.
- W zasilaczach liniowych wystarcza zwykle krzemowa dioda ogólnego przeznaczenia, a w impulsowych lepiej sprawdzają się szybkie lub Schottky.
- Parametry, na które patrzę najpierw, to napięcie wsteczne, prąd ciągły, prąd udarowy i czas odzyskiwania.
- Gdy liczy się sprawność przy niskim napięciu, coraz częściej wygrywa prostowanie z MOSFET-em zamiast klasycznego złącza PN.
Czym jest dioda prostownicza i gdzie ma sens

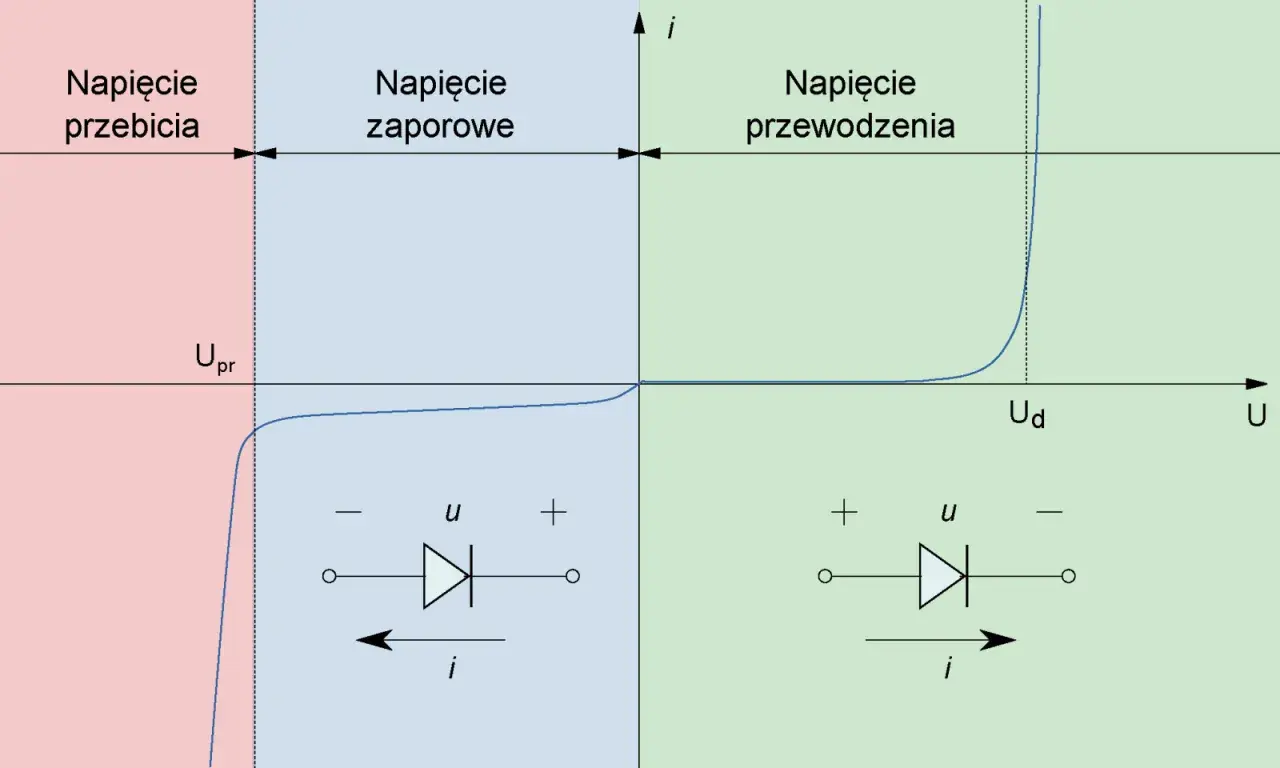

To półprzewodnik, który przewodzi głównie w jednym kierunku i dzięki temu zamienia napięcie przemienne na pulsujące napięcie stałe. W najprostszym wariancie wystarcza jedna sztuka, ale w praktyce częściej spotyka się układ pełnookresowy, bo daje mniejsze tętnienia i lepiej wykorzystuje transformator lub źródło AC.
Ja patrzę na ten element przede wszystkim jak na część całego toru zasilania, a nie osobny „drobiazg” na schemacie. W prostych zasilaczach, ładowarkach, układach zabezpieczenia przed odwrotną polaryzacją i torach pomocniczych jego rola jest oczywista, ale sam z siebie nie wygładza napięcia. Do tego potrzebne są kondensator filtrujący, czasem dławik i stabilizator.
Właśnie dlatego warto rozumieć nie tylko zasadę działania, ale też straty, które ten element wnosi do układu. To prowadzi do najważniejszej różnicy: inny efekt daje prostowanie jednopołówkowe, a inny pełnookresowe z mostkiem.
Jak działa mostek i dlaczego to on najczęściej trafia do zasilacza
Mostek prostowniczy wykorzystuje cztery elementy półprzewodnikowe tak, aby niezależnie od polaryzacji wejścia na wyjściu pojawiała się ta sama biegunowość. W każdej połówce sinusoidy przewodzą dwie diody jednocześnie, więc w torze zawsze pojawia się podwójny spadek napięcia. To niewielki detal na papierze, ale bardzo realny na płytce, bo od razu oznacza grzanie.
Przy wejściu 12 VAC wartość szczytowa wynosi około 17 V. Po przejściu przez mostek z klasycznym krzemem zostaje mniej więcej 15,6 V przed obciążeniem i bez uwzględnienia spadków na przewodach oraz tętnień. Przy 230 VAC szczyt sieci to już około 325 V, więc zapas napięciowy nie może być przypadkowy. W pełnookresowym prostowaniu tętnienia mają też dwa razy wyższą częstotliwość niż w sieci, czyli 100 Hz przy 50 Hz i 120 Hz przy 60 Hz, co ułatwia filtrację kondensatorem.
Jeżeli układ ma pracować z małą mocą, czasem wystarcza prostowanie jednopołówkowe, ale w elektronice użytkowej zwykle przegrywa ono sprawnością i jakością napięcia wyjściowego. W praktyce mostek daje lepszy kompromis między prostotą a użytecznością, a dalej i tak dochodzimy do pytania: jaki typ elementu wybrać do konkretnego obciążenia.
Jakie typy prostowników spotkasz najczęściej
W katalogach łatwo się pogubić, bo podobne obudowy potrafią skrywać zupełnie inne zachowanie. Ja zwykle dzielę je nie po nazwie handlowej, tylko po tym, jak szybko przewodzą, ile tracą i w jakim zakresie napięć naprawdę mają sens.
| Typ | Co daje | Typowe liczby | Gdzie się sprawdza | Ograniczenia |
|---|---|---|---|---|
| Krzemowa ogólnego przeznaczenia | Prosta, tania i odporna | VF około 1,1 V przy 1 A, VRRM do 1000 V, IFSM około 30 A | Proste zasilacze 50/60 Hz, prostowniki pomocnicze | Wolna w układach impulsowych, większe straty |
| Szybka lub ultra-szybka | Lepsza praca przy wyższych częstotliwościach | trr rzędu 200 ns, VF około 1,2 V przy 1 A | Przetwornice impulsowe, flyback, PFC | Zwykle droższa, wymaga poprawnego layoutu |
| Schottky | Niski spadek napięcia i mniejsze straty | VF często około 0,2-0,5 V, ale zależnie od prądu i napięcia | Niskonapięciowe zasilacze 3,3 V i 5 V, duże prądy | Wyższy prąd wsteczny, niższe napięcie blokowania |
| Moduł mostkowy | Wygodny montaż i lepsza powtarzalność | 4 złącza w jednej obudowie, różne zakresy prądów | Zasilacze sieciowe, prostowniki warsztatowe | Podobne straty jak w osobnych diodach, trzeba odprowadzić ciepło |
| Układ idealny z MOSFET-em | Bardzo małe straty na przewodzeniu | Straty zależne od RDS(on), a nie od klasycznego VF | Wysoka sprawność, automotive, duże prądy | Większa złożoność i więcej elementów pomocniczych |
W praktyce najczęściej wygrywa nie ten wariant, który na papierze wygląda „najlepiej”, tylko ten, który pasuje do częstotliwości pracy, temperatury i napięcia wejściowego. Klasyczna 1N4007 nadal ma sens w prostych układach 50/60 Hz, ale w przetwornicy impulsowej zwykle ustępuje miejsca szybszej wersji albo Schottky. To prowadzi do najważniejszej części: jak dobierać parametry bez zgadywania.
Jak dobrać parametry bez zgadywania
Ja przy doborze zawsze sprawdzam cztery rzeczy: napięcie wsteczne, prąd ciągły, prąd udarowy i czas odzyskiwania. Sama nazwa typu niewiele mówi, jeśli element ma pracować w układzie z dużym kondensatorem, wyższą temperaturą otoczenia albo zasilaniem impulsowym. Liczy się nie tylko to, czy zadziała dziś, ale też czy będzie pracował stabilnie po kilku godzinach pod obciążeniem.
Napięcie wsteczne
To parametr, który mówi, jakie napięcie dioda może blokować w kierunku zaporowym. W prostych projektach zostawiam sensowny zapas, często 1,5-2 razy względem realnego maksimum, a przy sieci 230 VAC sięgam zwykle po klasę 600-1000 V zależnie od topologii i marginesu bezpieczeństwa. Dla źródła 12 VAC wystarczy zwykle dużo niższa wartość, ale nadal nie warto schodzić „na styk”.
Prąd ciągły i udarowy
Prąd katalogowy średni nie mówi wszystkiego, bo przy prostowaniu z kondensatorem wyjściowym prądy płyną w krótkich, ostrych impulsach. Dlatego element powinien wytrzymać nie tylko obciążenie w stanie ustalonym, lecz także ładowanie kondensatora po włączeniu zasilania. W danych 1N4007 widać na przykład 1 A prądu średniego i 30 A prądu udarowego, co dobrze pokazuje różnicę między pracą ciągłą a chwilowym przeciążeniem.
Czas odzyskiwania
To czas, w którym element wraca do pełnej blokady po przełączeniu z kierunku przewodzenia na zaporowy. W układach 50/60 Hz ma to mniejsze znaczenie, ale w przetwornicach impulsowych jest krytyczne, bo zbyt wolny element podnosi straty i potrafi pogorszyć EMI. Producent LM2595 wprost wskazuje, że standardowe prostowniki 50/60 Hz, takie jak 1N4001 czy 1N5400, nie są odpowiednie do takich zastosowań.
Przeczytaj również: Termopady - Jak dobrać i montować? Uniknij błędów!
Straty cieplne i obudowa
Najprostszy rachunek jest brutalny: P ≈ I × VF dla jednego złącza, a w mostku przewodzą dwa złącza naraz, więc straty rosną mniej więcej do 2 × I × VF. Przy 2 A i 0,9 V na złącze to około 3,6 W wydzielane w samym prostowaniu, zanim uwzględni się resztę układu. Wtedy obudowa, ścieżki i miejsce na płytce przestają być detalem, a stają się częścią projektu termicznego.
Dobór parametrów to moment, w którym najłatwiej popełnić błąd „na skróty”. Jeśli ta sekcja coś upraszcza, to właśnie to: nie chodzi o sam symbol w schemacie, tylko o cały kontekst pracy układu.
Najczęstsze błędy, które robią z prostownika grzejnik
- Dobór elementu tylko po prądzie katalogowym, bez policzenia strat na spadku napięcia.
- Użycie wolnego złącza w przetwornicy impulsowej, gdzie liczy się odzyskiwanie i zakłócenia.
- Za mały zapas napięcia wstecznego, szczególnie przy sieci i przy przepięciach od obciążenia indukcyjnego.
- Ignorowanie prądu rozruchowego przy ładowaniu kondensatora filtrującego.
- Zbyt długie ścieżki i słabe odprowadzanie ciepła, które podnoszą temperaturę szybciej, niż sugeruje sam katalog.
Najbardziej zdradliwy błąd jest prosty: układ działa na stole, ale po zamknięciu w obudowie temperatura rośnie o kilkanaście stopni i margines znika. To właśnie dlatego po doborze zawsze myślę o chłodzeniu i tętnieniach, a nie tylko o samym symbolu na schemacie. Z takiego podejścia bardzo naturalnie wynika pytanie, kiedy zwykły element już nie wystarcza.
Kiedy Schottky albo prostowanie idealne dają lepszy efekt
Przy 3,3 V i 5 V każdy ubytek napięcia zaczyna boleć bardziej niż w zasilaczach wyższych napięć. Jeśli buduję układ, w którym liczy się sprawność, mało miejsca i niski poziom strat, Schottky bywa najprostszym ulepszeniem, bo ma niższy spadek napięcia niż klasyczny krzem. Cena za to też jest realna: zwykle większy prąd wsteczny i niższe dopuszczalne napięcie blokowania.
Jeszcze dalej idzie prostowanie idealne, czyli układ z MOSFET-em sterowanym przez kontroler. Texas Instruments pokazuje takie podejście w kontrolerach do mostków, a model LM74670-Q1 jest przykładem rozwiązania, które zastępuje klasyczne złącza w prostowniku i ogranicza straty na przewodzeniu. Taki tor ma sens wtedy, gdy każdy dodatkowy wolt straty jest problemem, ale trzeba się liczyć z większą złożonością projektu i większą ilością elementów do sprawdzenia na PCB.
Ja traktuję tę decyzję bardzo praktycznie: jeśli układ jest prosty i pracuje przy niższych częstotliwościach, klasyczny krzem nadal bywa rozsądny. Jeśli jednak projekt ma być chłodniejszy, wydajniejszy i bardziej kompaktowy, lepiej rozważyć Schottky albo wariant z MOSFET-em. To prowadzi do ostatniego kroku, który zwykle oszczędza najwięcej czasu po uruchomieniu.
Co sprawdzam przed uruchomieniem układu z prostownikiem
- Czy katoda, anoda i mostek są wlutowane zgodnie ze schematem.
- Czy napięcie po wyprostowaniu nie przekracza tolerancji kondensatora i kolejnych stopni zasilania.
- Czy po 10-15 minutach pracy pod obciążeniem obudowa nie robi się niepokojąco gorąca.
- Czy prąd rozruchowy i przepięcia mają zapas względem danych katalogowych.
- Czy przy układzie impulsowym wybrałem wersję szybką, a nie klasyczną do 50/60 Hz.
Jeżeli mam uprościć temat do jednej zasady, brzmi ona tak: do prostego zasilania sieciowego wystarczy solidny element krzemowy z dobrym zapasem napięcia i prądu, ale w niskich napięciach oraz w przetwornicach impulsowych sprawność zaczyna wygrywać z przyzwyczajeniem. Właśnie tam nowocześniejsze rozwiązania dają największy zwrot, bo ograniczają straty dokładnie tam, gdzie klasyczny układ traci najwięcej.
