Odprowadzanie ciepła z układów graficznych, pamięci, sekcji zasilania czy dysków M.2 często rozbija się nie o sam radiator, ale o niewielką szczelinę między elementami. Termopady są właśnie po to, żeby tę lukę wypełnić: zapewniają kontakt termiczny tam, gdzie pasta byłaby zbyt cienka albo zbyt kłopotliwa w montażu. Pokażę, jak je dobrać, kiedy mają przewagę nad innymi materiałami i na jakie błędy uważać przy wymianie.
Najważniejsze rzeczy, które warto wiedzieć od razu
- Najpierw sprawdź grubość szczeliny, dopiero potem przewodność cieplną.
- Miękki pad zwykle lepiej dopasowuje się do nierówności, a twardszy bywa korzystniejszy tam, gdzie kontakt jest stabilny.

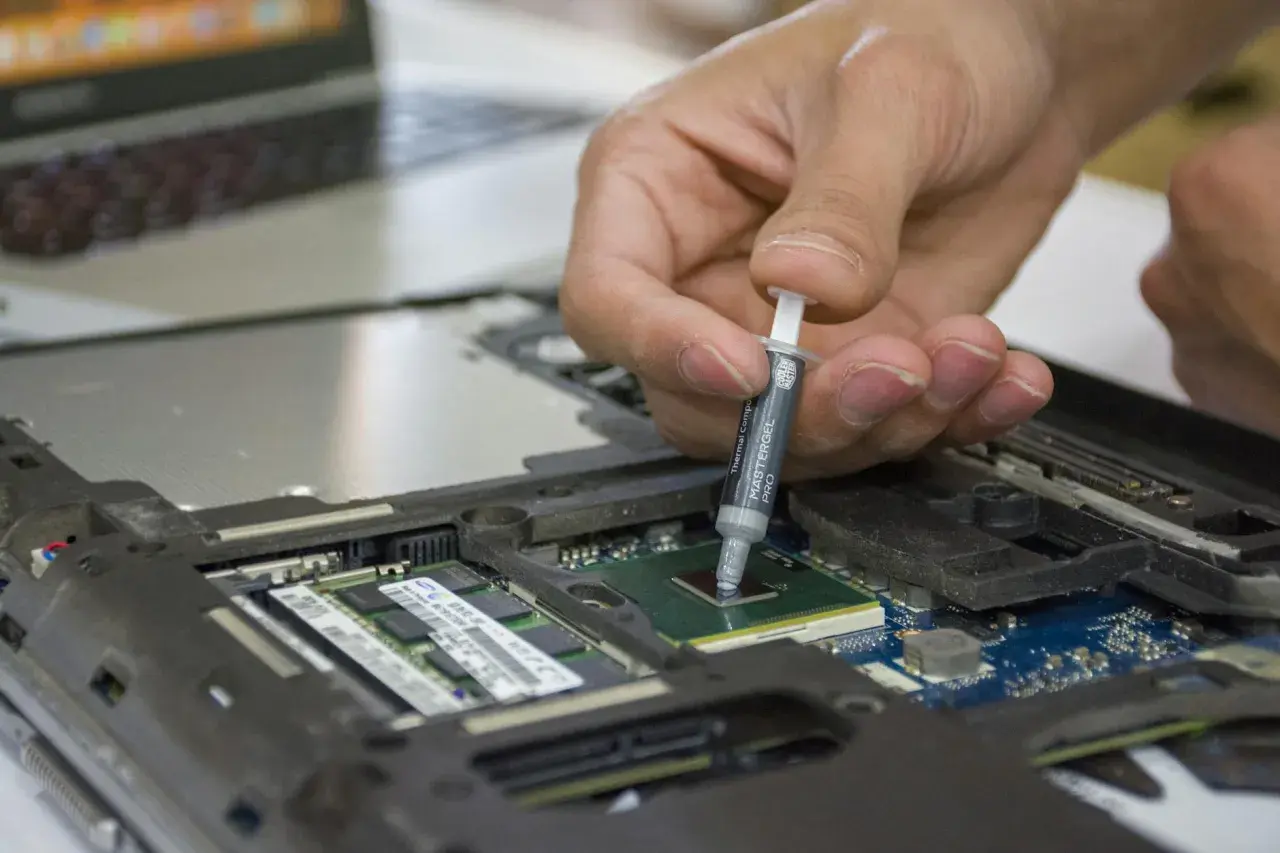

- Na samym rdzeniu CPU lub GPU zwykle lepsza jest pasta albo materiał fazowy, nie podkładka termiczna.
- Przed montażem powierzchnie trzeba oczyścić i odtłuścić, najlepiej izopropanolem.
- Po złożeniu sprzętu warto sprawdzić temperatury, bo zbyt gruby albo zbyt cienki element szybko psuje efekt.
- W praktyce liczy się nie tylko W/mK, ale też docisk, miękkość i elektryczna izolacja.
Czym różni się podkładka termiczna od pasty i kiedy ma sens
W chłodzeniu elektroniki nie ma jednego materiału dobrego do wszystkiego. Pasta termiczna sprawdza się tam, gdzie powierzchnie są płaskie i można uzyskać bardzo cienką warstwę kontaktową, natomiast podkładka termiczna jest po to, by wypełnić większą szczelinę i znieść drobne różnice wysokości między elementem a radiatorem. To dlatego w laptopach, kartach graficznych i sprzęcie przemysłowym częściej widzę rozwiązania oparte na padach niż na samej paście.
| Cecha | Pasta termiczna | Podkładka termiczna |
|---|---|---|
| Najlepsze zastosowanie | Idealnie płaskie powierzchnie i mały dystans | Szczeliny, tolerancje montażowe, nierówne elementy |
| Grubość warstwy | Bardzo cienka | Od cienkich arkuszy po kilka milimetrów |
| Docisk | Wysoki, ale kontrolowany | Ważny, lecz zależny od ściśliwości materiału |
| Ryzyko błędu | Rozmazanie, zły dobór ilości | Zła grubość, przez co radiator przestaje przylegać |
| Izolacja elektryczna | Zależy od składu | Zwykle bardzo przydatna i często wbudowana |
Ja patrzę na to prosto: jeśli konstrukcja wymaga wypełnienia przestrzeni, pad wygrywa stabilnością montażu. Jeśli kontakt ma być niemal bezpośredni, pasta nadal będzie lepszym wyborem. Właśnie dlatego najważniejsze pytanie brzmi nie „co jest lepsze”, tylko „jaką szczelinę mam do zmostkowania”.
Jak dobrać termopady do konkretnego sprzętu
Dobór zaczynam zawsze od geometrii, nie od logotypu na opakowaniu. W katalogach spotkasz najczęściej grubości 0,3 mm, 0,5 mm, 1 mm, 2 mm i 3 mm, a w praktyce o wyborze decyduje to, czy materiał po dociśnięciu ma wypełnić lukę i osiągnąć sensowny kontakt z radiatorem. Producenci chłodzenia podpowiadają, że pad powinien być na tyle miękki, by dopasować się do powierzchni, i na tyle gruby, by po złożeniu uzyskać mniej więcej 10-40% kompresji; jako punkt odniesienia można traktować przykład, w którym podkładka 1,0 mm ma obsłużyć szczelinę około 0,7 mm.
| Sytuacja | Bezpieczny punkt startowy | Co sprawdzić dodatkowo |
|---|---|---|
| Bardzo mała szczelina, precyzyjny montaż | 0,3-0,5 mm | Czy radiator domyka się równomiernie |
| Typowe VRAM, VRM i podzespoły laptopowe | 1-2 mm | Czy element nie unosi chłodzenia nad rdzeniem |
| Większa różnica wysokości, backplate, moduły LED | 2-3 mm | Czy materiał jest wystarczająco miękki |
| Duża luka między powierzchniami | Przekładka metalowa + cienkie pady po obu stronach | Czy nie da się tego rozwiązać prostszym zestawem |
Nie polecam układania kilku warstw jedna na drugiej, jeśli da się tego uniknąć. Każda dodatkowa warstwa zwiększa ryzyko nierównego docisku, a w chłodzeniu elektroniki niewielki błąd potrafi od razu podnieść temperatury. Jeśli szczelina jest naprawdę duża, lepiej użyć przekładki z aluminium lub miedzi i cienkich padów po obu stronach niż próbować „dobić” montaż samą grubością.
W praktyce najlepiej sprawdza się metoda od góry do dołu: najpierw sprawdzam, co przewidział producent urządzenia, potem porównuję to ze śladami starego materiału, a dopiero na końcu kupuję nowy arkusz. To właśnie ten etap najczęściej decyduje, czy montaż będzie jednorazowy, czy skończy się drugim rozbieraniem sprzętu.
Na które parametry patrzeć, a które są tylko marketingiem
Ja patrzę na ten wybór w tej kolejności: grubość, miękkość, przewodność cieplna, izolacja elektryczna. Sama liczba W/mK wygląda efektownie, ale nie mówi jeszcze, czy materiał dobrze wypełni szczelinę i czy radiator rzeczywiście osiądzie tam, gdzie powinien. ARCTIC zwraca uwagę, że o efektywności decyduje też opór cieplny, czyli nie tylko przewodzenie materiału, ale również grubość warstwy po dociśnięciu.
| Parametr | Co oznacza w praktyce | Jak go czytam |
|---|---|---|
| Przewodność cieplna | Jak łatwo materiał przenosi ciepło | To ważne, ale nie może przesłonić dopasowania do szczeliny |
| Grubość | Czy pad domknie lukę między elementami | Najważniejszy parametr przy doborze |
| Miękkość i ściśliwość | Jak dobrze materiał dopasuje się do tolerancji | Softer zwykle pomaga przy nierównościach, twardszy bywa lepszy przy stabilnym kontakcie |
| Izolacja elektryczna | Czy materiał chroni przed zwarciem | W elektronice to często nie opcja, tylko wymóg |
| Zakres temperatur pracy | W jakich warunkach materiał zachowuje właściwości | Warto szukać szerokiego zakresu, np. od -60°C do 200°C |
W kartach katalogowych znajdziesz też różnice w przewodności: od około 1,5 W/mK, przez 2,4 W/mK, aż po 6 W/mK, a w mocniejszych seriach konsumenckich nawet 8-12 W/mK. To jednak nie jest prosta drabinka „im wyżej, tym lepiej”. Jeśli pad jest zbyt sztywny, może gorzej dopasować się do powierzchni; jeśli za miękki, będzie świetnie kompensował tolerancje, ale nie zawsze da najlepszy transfer w miejscach o dużej gęstości ciepła.
W praktyce bardziej ufam połączeniu dwóch rzeczy: sensownej przewodności i poprawnej ściśliwości. Reszta to już detale montażowe, które zaczynają mieć znaczenie dopiero wtedy, gdy pierwszy wybór jest trafiony.
Gdzie w elektronice używa się ich najczęściej

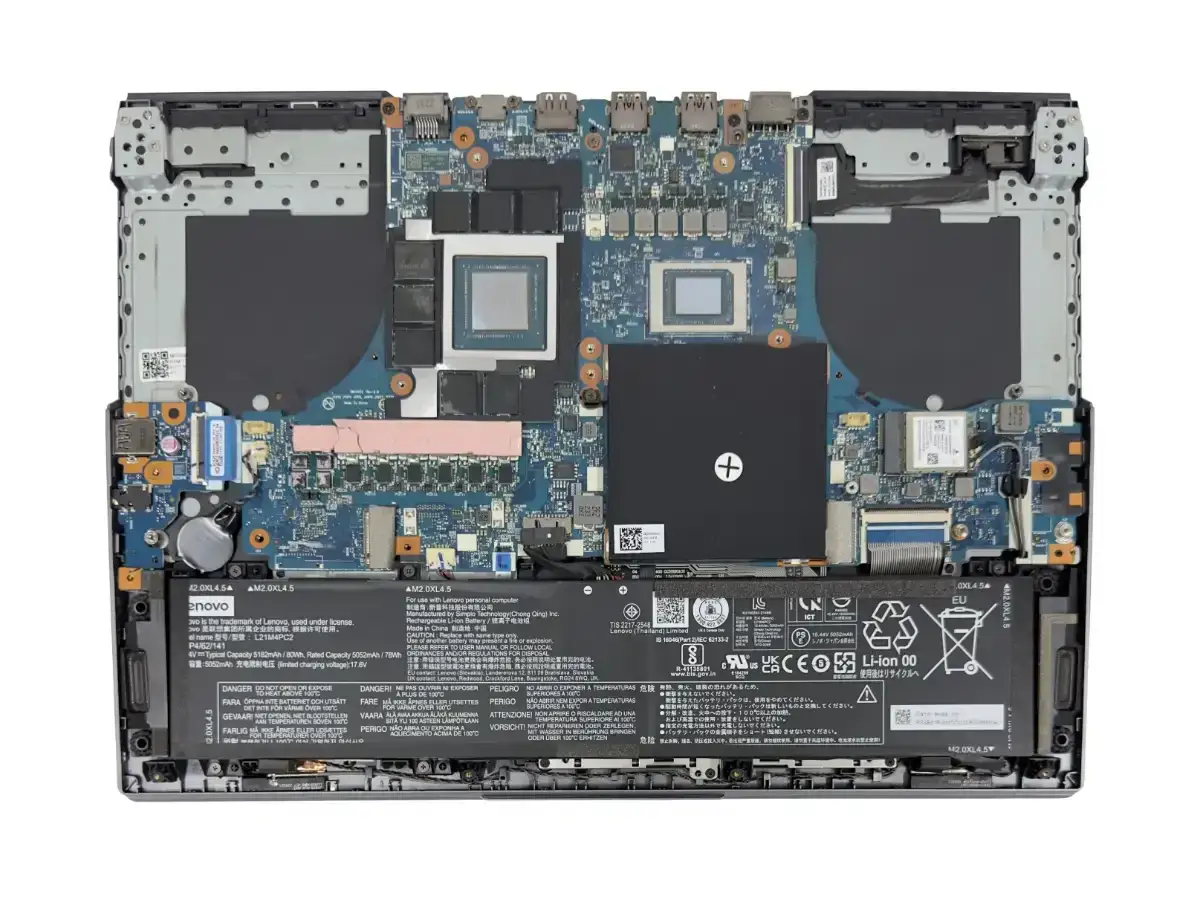

Najwięcej sensu podkładki termiczne mają tam, gdzie ciepło trzeba odprowadzić z wielu punktów naraz albo z elementów o różnej wysokości. W laptopach trafiają na pamięci graficzne i sekcję zasilania, w kartach graficznych na VRAM i VRM, a w dyskach M.2 pomagają wyciszyć skoki temperatur podczas długiego zapisu danych. W serwerach, sterownikach przemysłowych i elektronice LED ich zaletą jest powtarzalność montażu oraz elektryczna izolacja.
- Laptopy - przy ciasnej zabudowie liczy się każdy milimetr; dobrze dobrany pad może utrzymać temperatury sekcji zasilania w ryzach bez dodatkowych przeróbek.
- Karty graficzne - to klasyczny przypadek dla VRAM i VRM, gdzie różnice wysokości potrafią być większe niż się wydaje.
- Dyski M.2 - podkładka pod radiatorem stabilizuje temperatury kontrolera i kości NAND, zwłaszcza przy długich transferach.
- Systemy LED - aluminiowa obudowa albo profil świetlny działa jak radiator, więc dobre sprzężenie termiczne ma tu realny wpływ na trwałość.
- Automatyka i przemysł - ważne są odporność na temperaturę, izolacja i to, że montaż da się powtórzyć bez niespodzianek.
W katalogach producentów taki materiał pojawia się także w komputerach, serwerach i elektronice półprzewodnikowej, co dobrze pokazuje skalę zastosowań. Ja traktuję to jako prostą wskazówkę: jeśli urządzenie ma mało miejsca i kilka źródeł ciepła obok siebie, pad bywa rozsądniejszy niż próba „udoskonalania” układu pastą.
To prowadzi do ważnego zastrzeżenia: na samym rdzeniu CPU lub GPU nie zamieniam padów na pałę tam, gdzie konstrukcja przewiduje inny materiał. Jeżeli producent od początku zakładał pastę albo materiał fazowy, podkładka termiczna zwykle będzie kompromisem, a nie optymalnym rozwiązaniem.
Jak je montować, żeby nie stracić kontaktu cieplnego
Najwięcej problemów nie wynika z samego materiału, tylko z montażu. Dobrze dobrany pad potrafi działać świetnie, ale wystarczy nierówne przycięcie, zabrudzona powierzchnia albo zbyt mocny docisk, żeby efekt zniknął. Dlatego trzymam się prostego schematu.
- Oczyść powierzchnie - izopropanol i bezpyłowa ściereczka wystarczą w większości przypadków; po myciu daj powierzchni kilka minut na wyschnięcie.
- Sprawdź wysokość starego elementu - jeśli oryginał był już spłaszczony, nie zakładaj w ciemno tej samej grubości tylko dlatego, że „tak wyglądał”.
- Przytnij arkusz możliwie równo - za duży pad może zahaczyć o sąsiednie elementy, a zbyt mały zostawi fragment bez kontaktu.
- Usuń folię ochronną i ułóż materiał bez rozciągania - docisk ma być równy, a nie brutalny.
- Dokręcaj chłodzenie krzyżowo - dzięki temu nacisk rozkłada się równomiernie i nie wyginasz radiatora.
- Sprawdź temperatury po złożeniu - dopiero test w stresie pokazuje, czy kontakt naprawdę jest dobry.
| Błąd | Co się dzieje | Jak to naprawić |
|---|---|---|
| Za gruby pad | Radiator nie przylega, a temperatura rośnie | Zmniejszyć grubość albo zmienić układ materiałów |
| Za cienki pad | Zostaje powietrze i kontakt jest słabszy | Wybrać grubszą wersję lub poprawić docisk |
| Zabrudzona powierzchnia | Gorsze przewodzenie i większe ryzyko przesunięcia | Ponownie oczyścić i odtłuścić elementy |
| Układanie kilku warstw | Nacisk robi się nierówny, a kontakt traci powtarzalność | Zastąpić całość jednym elementem o właściwej grubości |
Jeśli po złożeniu sprzętu temperatury nie spadną tak, jak oczekiwałem, najpierw sprawdzam docisk i grubość, nie markę. W chłodzeniu elektroniki to właśnie dopasowanie mechaniczne najczęściej robi większą różnicę niż sama etykieta na opakowaniu.
Co sprawdzić przed zakupem, żeby nie wracać do tematu po tygodniu
Ceny w Polsce są bardzo rozpięte. Prostsze arkusze 100x100 mm w grubości 0,5 mm można znaleźć za około 25 zł, a markowe modele o wyższej przewodności kosztują bliżej 100 zł i więcej. Taka różnica ma sens wtedy, gdy naprawdę potrzebujesz lepszej miękkości, większej przewodności albo bardziej powtarzalnej jakości, ale sama wyższa cena nie naprawi złej grubości.
- Zmierz szczelinę lub sprawdź serwisówkę - to ważniejsze niż intuicja.
- Wybierz grubość z niewielkim marginesem - pad ma się ściśnąć, a nie unosić radiator.
- Sprawdź, czy materiał izoluje elektrycznie - przy VRM i drobnych elementach SMD to realna ochrona.
- Nie patrz wyłącznie na W/mK - miękkość i kontakt często decydują o wyniku bardziej niż marketingowy numer.
- Kup arkusz większy, niż potrzebujesz - przy serwisie i docinaniu zapas bardzo się przydaje.
- Jeśli szczelina jest duża, rozważ przekładkę metalową - przy większych dystansach to zwykle bezpieczniejsze niż dokładanie kolejnych warstw.
Jeśli miałbym zostawić jedną zasadę, byłaby taka: najpierw geometria, potem parametry, na końcu cena. Dobrze dobrana podkładka termiczna nie tylko obniża temperaturę, ale też upraszcza serwis i zmniejsza ryzyko błędu przy kolejnym demontażu.
