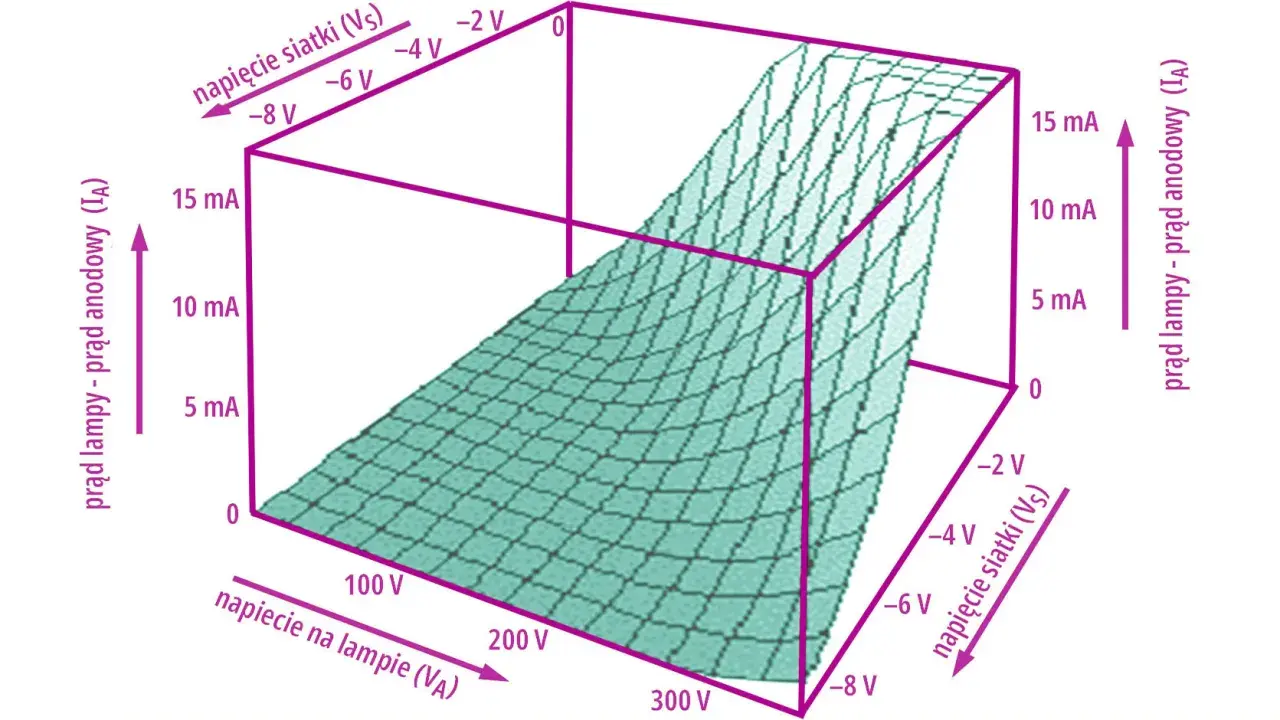

W elektronice amplituda decyduje o tym, jak duże jest wychylenie sygnału względem punktu odniesienia, a to bezpośrednio wpływa na pomiar, wzmacnianie i zachowanie całego układu. Dla jednych liczy się przebieg sinusoidalny w audio, dla innych tętnienia zasilacza albo sygnał z czujnika, ale zasada pozostaje ta sama: chodzi o maksymalne odchylenie od poziomu równowagi. W tym tekście pokazuję, jak to rozumieć bez zbędnej teorii, jak mierzyć ten parametr i gdzie najłatwiej o pomyłkę.
Najważniejsze informacje o wartości szczytowej sygnału w elektronice
- To największe odchylenie przebiegu od punktu odniesienia, a nie całe napięcie ani moc sygnału.
- Dla sinusoidy bez składowej stałej wartość szczytowa jest równa połowie Vpp.
- Oscyloskop może pokazywać różne wielkości, więc trzeba wiedzieć, czy patrzysz na peak, Vpp czy Vrms.
- Źle dobrana sonda, pasmo lub sprzężenie wejścia potrafią zafałszować odczyt bardziej, niż wielu osobom się wydaje.
- W audio, zasilaniu i transmisji ten parametr pomaga ocenić zapas pracy układu i ryzyko przesterowania.
Czym jest wartość szczytowa sygnału w praktyce
Najprościej ujmując, to najwyższy punkt, do którego dochodzi przebieg względem linii odniesienia. W fizyce opisuje się tak fale, a w elektronice najczęściej mówimy o napięciu albo prądzie. Ja zwykle tłumaczę to tak: jeśli sygnał „tańczy” wokół jakiegoś poziomu, interesuje nas, jak daleko potrafi od niego odskoczyć w górę lub w dół.
Przy przebiegu symetrycznym wokół zera sprawa jest prosta. Jeśli sinusoida osiąga +2 V i -2 V, to jej wartość szczytowa wynosi 2 V, a wartość międzyszczytowa 4 V. Gdy jednak sygnał ma przesunięcie stałe, trzeba najpierw ustalić punkt odniesienia, bo samo „zero na ekranie” może być mylące.
To rozróżnienie ma znaczenie nie tylko w teorii. W praktyce decyduje o tym, czy układ pracuje jeszcze liniowo, czy już wchodzi w obszar zniekształceń, dlatego następny krok to poprawny pomiar na oscyloskopie.
Jak odczytać ją na oscyloskopie
Przy pomiarze zawsze zaczynam od pytania, względem czego patrzę na przebieg. Jeśli na wejściu jest składowa stała, a chcę zobaczyć tylko drobne wahania, sprzężenie AC bywa pomocne. Jeśli jednak potrzebuję pełnego obrazu sygnału, sprzężenie DC jest bezpieczniejszym wyborem, bo pokazuje także przesunięcie poziomu.
Na ekranie oscyloskopu zwracam uwagę na trzy rzeczy: skalę pionową, pozycję przebiegu i to, czy przyrząd pokazuje wartość szczytową, międzyszczytową czy skuteczną. Sama liczba bez kontekstu niewiele mówi. Przykładowo, jeśli jeden szczyt od środka ekranu ma 4 działki, a skala wynosi 2 V/działkę, to wartość szczytowa wynosi 8 V. Jeśli przebieg mieści się od minimum do maksimum na 10 działkach przy 1 V/działkę, to Vpp wynosi 10 V.
W praktyce dochodzą jeszcze dwie pułapki. Po pierwsze, sonda 10x zmienia sposób obciążenia układu i zwykle daje bezpieczniejszy pomiar niż sonda 1x przy wyższych częstotliwościach. Po drugie, zbyt małe pasmo albo zbyt niska częstotliwość próbkowania potrafią spłaszczyć szczyty i udawać, że sygnał jest mniejszy, niż jest naprawdę. Gdy już umiesz to odczytać, łatwiej zobaczyć, dlaczego ten parametr wpływa na działanie całego toru.
Dlaczego ta wielkość ma znaczenie w układach audio, zasilaniu i transmisji
W audio zbyt wysoki poziom sygnału prowadzi do clippingu, czyli obcięcia szczytów. Efekt słychać od razu: pojawiają się zniekształcenia, a dźwięk traci dynamikę. Zbyt niski poziom też nie pomaga, bo sygnał zaczyna ginąć w szumie, a późniejsze wzmacnianie podbija nie tylko użyteczny przebieg, ale i zakłócenia.
W zasilaczach interesują mnie głównie tętnienia i wahania napięcia. Jeśli są duże, układ cyfrowy może zacząć pracować niestabilnie, a układ analogowy łapie dodatkowy przydźwięk. W praktyce to często nie jest problem „samego źródła”, tylko zbyt słabego filtrowania albo źle dobranego obciążenia.
W torach pomiarowych i transmisyjnych sytuacja wygląda podobnie. Czujnik generujący kilka miliwoltów wymaga ostrożnego wzmocnienia, bo każdy błąd w doborze zakresu łatwo przykrywa użyteczny sygnał. Z kolei w łączu komunikacyjnym zbyt mały poziom obniża margines odporności na zakłócenia, a zbyt duży może przesterować wejście odbiornika. To dobry moment, by rozdzielić pojęcia, które często wrzuca się do jednego worka.
Wartość szczytowa, RMS i Vpp nie są tym samym
| Parametr | Co opisuje | Kiedy jest najbardziej użyteczny |
|---|---|---|
| Wartość szczytowa | Największe odchylenie przebiegu od punktu odniesienia | Gdy chcesz wiedzieć, jak daleko sygnał dochodzi od środka |
| Vpp | Różnicę między maksimum i minimum przebiegu | Przy porównywaniu pełnego rozpięcia sygnału na ekranie |
| Vrms | Wartość skuteczną, czyli odpowiednik energetyczny sygnału zmiennego | Gdy liczy się moc, grzanie i porównanie do napięcia stałego |
| Składowa DC | Przesunięcie całego przebiegu względem zera | Przy zasilaniu, offsetach i sygnałach z czujników |
Dla sinusoidy bez składowej stałej relacje są proste: Vpp jest dwa razy większe od wartości szczytowej, a Vrms wynosi wartość szczytową podzieloną przez pierwiastek z dwóch. To działa dobrze w tym jednym, bardzo konkretnym przypadku. Dla prostokąta, trójkąta albo przebiegu z wyraźnym offsetem zasady są już inne, więc nie przenoszę jednego wzoru na każdy sygnał z automatu.
Właśnie tu najczęściej pojawia się zamieszanie. Ktoś widzi „2 V” na generatorze, zakłada, że chodzi o to samo co 2 Vrms albo 2 Vpp, a potem dziwi się, że wynik w układzie nie zgadza się z oczekiwaniami. To prowadzi prosto do kolejnej sekcji: typowych błędów, których naprawdę da się uniknąć.
Typowe błędy przy interpretacji sygnałów
- Mylenie wartości szczytowej z Vpp, choć to dwie różne wielkości.
- Pomijanie składowej stałej i ocenianie przebiegu tylko względem zera ekranu.
- Zakładanie, że ustawienie generatora zawsze odpowiada realnemu poziomowi na wejściu układu, mimo że obciążenie ma znaczenie.
- Ignorowanie tłumienia sondy i ograniczenia pasma, przez co szybkie zbocza wyglądają zbyt łagodnie.
- Porównywanie Vrms i wartości szczytowej bez sprawdzenia kształtu przebiegu.
Najwięcej problemów widzę wtedy, gdy ktoś ufa jednemu odczytowi bez sprawdzenia warunków pomiaru. Generator laboratoryjny ustawiony na konkretny poziom często zakłada obciążenie 50 Ω, a przy wysokiej impedancji wynik może być inny, niż sugeruje panel. Podobnie jest z oscyloskopem: jeśli sygnał ma szpilki, szum albo chwilowe przesterowania, pojedyncza migawka ekranu nie daje pełnego obrazu.
Żeby nie zgubić się w tych niuansach, warto przejść do prostego zestawu kontroli przed uznaniem wyniku za wiarygodny.
Co sprawdzić, zanim uznasz wynik za wiarygodny
- Czy sygnał mierzysz przy takim samym obciążeniu, jakie występuje w realnym układzie.
- Czy sonda ma właściwe tłumienie i czy oscyloskop uwzględnia je w odczycie.
- Czy pasmo przyrządu i częstotliwość próbkowania są wystarczające dla badanego przebiegu.
- Czy skala pionowa nie ucina szczytów i nie spłaszcza małych różnic.
- Czy ustawienie AC lub DC odpowiada temu, co naprawdę chcesz zmierzyć.
W projektach analogowych zostawiam zwykle co najmniej 20-30% zapasu między najwyższym spodziewanym poziomem a granicą pracy układu. Taki margines pomaga uniknąć przypadkowego przesterowania przy zmianie temperatury, obciążenia albo jakości zasilania. I właśnie dlatego w elektronice najlepiej myśleć nie tylko o samej liczbie, ale o całym kontekście pomiaru i pracy układu.
