Zerowanie gniazdka to stara, ale wciąż spotykana metoda ochrony w instalacjach dwuprzewodowych. W tym artykule wyjaśniam, czym różni się od prawidłowego uziemienia, jak działa mostek w gnieździe, jakie kable i kolory żył pojawiają się w takich obwodach oraz kiedy lepiej zatrzymać pracę i wezwać elektryka.
Najważniejsze fakty o ochronie w starym gnieździe
- To rozwiązanie dotyczy głównie starych instalacji TN-C z przewodem PEN, a nie nowoczesnych obwodów z osobnym PE i N.
- W gnieździe przewód PEN trafia najpierw na styk ochronny, a dopiero potem mostkiem na styk roboczy.
- W nowych instalacjach taki mostek nie jest właściwym sposobem ochrony, bo standardem są oddzielne przewody ochronny i neutralny.
- W mieszkaniach najczęściej spotyka się dziś przewody miedziane 3x2,5 mm² do gniazd, a w starych obwodach często tylko dwa tory przewodów.
- Luźny, przegrzany albo uszkodzony przewód PEN to sygnał do kontroli całego obwodu, nie do doraźnej poprawki jednego gniazda.
Co naprawdę oznacza zerowanie w starym gniazdku
W praktyce chodzi o połączenie styku ochronnego gniazda z przewodem PEN, czyli wspólnym przewodem ochronno-neutralnym. Takie rozwiązanie pojawia się w starych układach dwuprzewodowych, gdzie jedna żyła ma jednocześnie odprowadzać prąd roboczy i pełnić funkcję ochronną.
To ważne rozróżnienie, bo zerowanie nie jest tym samym co dzisiejsze uziemienie PE. W nowej instalacji przewód ochronny jest osobny i nie powinien przenosić prądu roboczego w normalnej pracy. Tu właśnie zaczyna się różnica między dawną praktyką a współczesnym standardem bezpieczeństwa, a z niej wynika sens samego mostka w gnieździe.
Jak działa mostek i dlaczego kolejność ma znaczenie
W starym gnieździe z bolcem przewód PEN powinien trafić najpierw na zacisk ochronny, a dopiero z niego na krótki mostek do styku roboczego. Taka kolejność ma sens: jeśli gdzieś pojawi się luz albo uszkodzenie, styk ochronny ma pozostać pierwszym i najbardziej pewnym punktem połączenia.
Ja patrzę na to bardzo praktycznie: ten mostek nie jest ozdobą ani skrótem montażowym, tylko elementem ochrony przeciwporażeniowej. Odwrócenie kolejności, luźny zacisk albo prowizoryczny łącznik z cienkiego przewodu potrafią zamienić gniazdo w miejsce realnego zagrożenia.
- Najpierw zacisk ochronny - to on ma przejąć połączenie z przewodem PEN.
- Dopiero potem mostek - łączy styk ochronny ze stykiem roboczym.
- Solidny docisk - przewód nie może „latać” w zacisku ani być skręcony na siłę.
- Brak prowizorek - taśma, drucik czy przypadkowa złączka nie zastępują właściwego osprzętu.
Jeżeli ta logika wydaje się zbyt techniczna, wystarczy zapamiętać jedno: w takim gnieździe nie chodzi o „podłączenie byle działało”, tylko o to, żeby ochronny tor połączenia był zawsze uprzywilejowany. Następny krok to zrozumienie, jakie przewody i kolory naprawdę występują w tych obwodach.

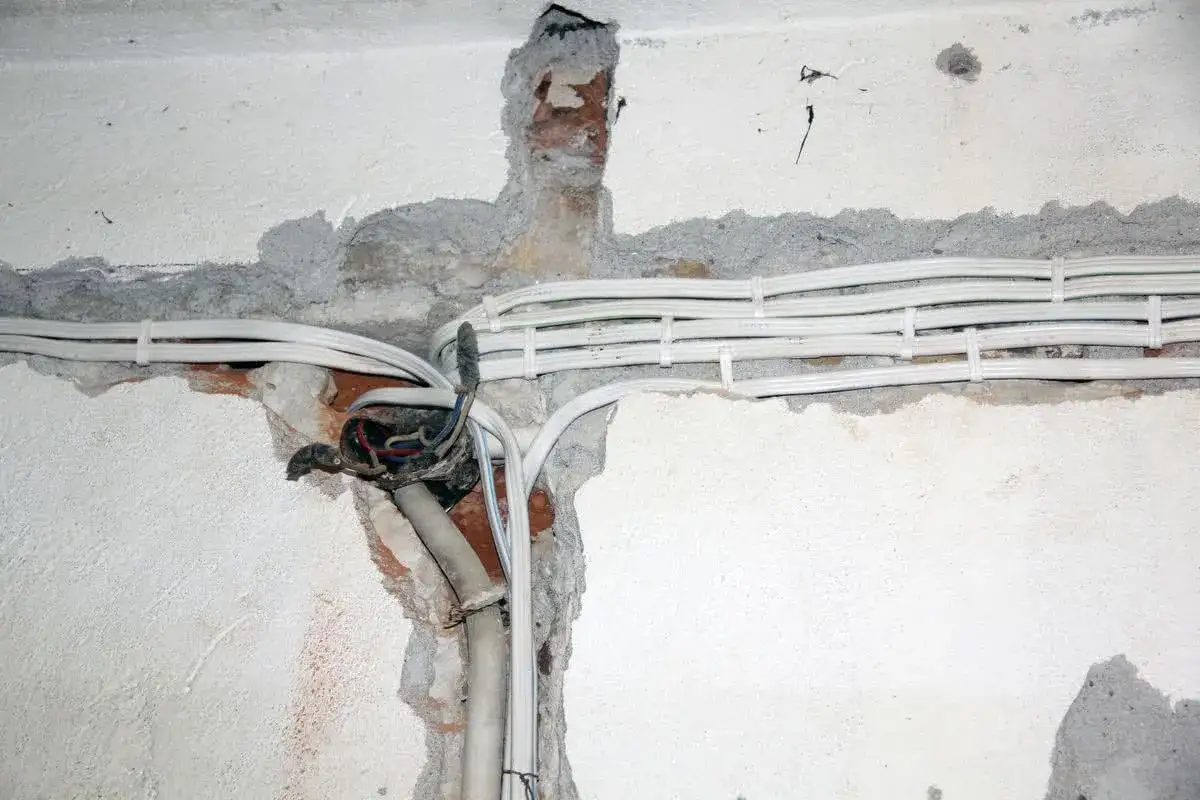

Jakie kable i kolory żył spotkasz w takich obwodach
W starszych mieszkaniach można jeszcze trafić na instalacje dwużyłowe, w których jeden przewód pełni rolę PEN. W nowszych obwodach standardem jest kabel trójżyłowy, najczęściej miedziany 3x2,5 mm² do gniazd wtyczkowych. To właśnie w kablach najłatwiej zobaczyć, czy masz do czynienia ze starym układem, czy z instalacją już rozdzieloną na PE i N.
Nie opieram się tu wyłącznie na kolorze izolacji, bo w starych instalacjach oznaczenia bywają mylące albo po prostu niezgodne z dzisiejszym standardem. Kolor może pomóc, ale nie zastąpi pomiaru i oględzin obwodu.
| Żyła | Typowy kolor | Rola | Co to oznacza w praktyce |
|---|---|---|---|
| PE | Żółto-zielony | Przewód ochronny | Nie powinien przenosić prądu roboczego podczas normalnej pracy. |
| N | Niebieski | Przewód neutralny | Wraca nim prąd roboczy w układach z rozdzielonym PE i N. |
| L | Brązowy, czarny lub szary | Przewód fazowy | To na nim pojawia się napięcie zasilające odbiornik. |
| PEN | W starszych instalacjach bywał różnie oznaczany | Połączenie ochronno-neutralne | Wymaga szczególnej ostrożności, bo łączy funkcje PE i N. |
W aktualnych warunkach technicznych instalacje odbiorcze powinny mieć oddzielny przewód ochronny i neutralny, a przewody w obwodach o przekroju do 10 mm² wykonuje się z miedzi. To jeden z powodów, dla których w remoncie lepiej myśleć o modernizacji obwodu niż o samym „dokręceniu starego rozwiązania”.
Kiedy takie rozwiązanie jest ryzykowne albo błędne
Największy problem nie polega na samym istnieniu starego układu, tylko na tym, że jego bezpieczeństwo zależy od ciągłości przewodu PEN. Jeśli PEN jest luźny, skorodowany, źle połączony albo uszkodzony po drodze, na bolcu ochronnym może pojawić się niebezpieczny potencjał. To już nie jest drobna usterka osprzętu, tylko awaria całej ochrony.
W praktyce szczególnie niepokoją mnie cztery sytuacje. Pierwsza to stare aluminium z kruchą izolacją. Druga to wielokrotnie przerabiane puszki, w których połączenia są dołożone „na styk”. Trzecia to obecność wyłącznika różnicowoprądowego bez porządnie wydzielonego PE. Czwarta to gniazda w miejscach wilgotnych, gdzie margines błędu jest po prostu mniejszy.
- Przewód PEN ma ślady przegrzania lub korozji.
- Zaciski w gnieździe są luźne albo wyraźnie nadpalone.
- Instalacja była łączona różnymi przewodami i złączkami bez ładu.
- Gniazdo jest montowane w łazience, kuchni lub innym miejscu o podwyższonej wilgotności.
Jeżeli którykolwiek z tych punktów pasuje do twojego przypadku, nie traktowałbym tematu jako prostej wymiany osprzętu. Sensowniejsze jest sprawdzenie całego obwodu, bo przy takiej awarii samo gniazdo nie naprawi problemu. Z tego miejsca naturalnie przechodzimy do oceny starego punktu krok po kroku.
Jak ocenić stare gniazdo przed wymianą
Zanim cokolwiek rozkręcisz, trzeba odłączyć obwód i potwierdzić brak napięcia sprawdzonym miernikiem lub wskaźnikiem napięcia. Samo zgaszenie światła albo wyłączenie jednego bezpiecznika nie daje jeszcze pewności, szczególnie gdy instalacja była przerabiana wiele razy.
Potem patrzę na gniazdo jak na punkt diagnostyczny, nie tylko miejsce montażu. Liczba żył, stan izolacji, jakość zacisków i rodzaj osprzętu mówią więcej niż sam wygląd zewnętrzny.
- Sprawdź, ile przewodów dochodzi do puszki. Dwie żyły zwykle oznaczają stary układ z PEN.
- Oceń stan izolacji. Pęknięcia, zmatowienia i kruszenie to sygnały ostrzegawcze.
- Obejrzyj zaciski. Nadpalenia i ślady przegrzania zwykle oznaczają zły styk.
- Ustal, czy instalacja ma rozdzielony PE i N w rozdzielnicy. Bez tego nie ma mowy o nowoczesnym układzie ochronnym.
- Jeśli nie masz pewności, zleć pomiar ciągłości przewodów i impedancji pętli zwarcia.
Właśnie na tym etapie wychodzi, czy problemem jest samo gniazdo, czy raczej cała linia zasilająca. A jeśli planujesz remont, lepiej od razu zobaczyć, jak wygląda rozwiązanie docelowe, zamiast powielać stare schematy.
Co robi się zamiast zerowania w nowoczesnej instalacji
W nowym lub modernizowanym obwodzie nie szuka się już sposobu na obejście braku PE. Zamiast tego prowadzi się osobny przewód ochronny, osobny neutralny i dobiera właściwe zabezpieczenia do konkretnego obwodu. W praktyce oznacza to, że gniazdo dostaje pełny, trzyżyłowy kabel, a ochrona przeciwporażeniowa opiera się na poprawnym układzie przewodów, a nie na moście w samym osprzęcie.
Tu naprawdę widać różnicę między naprawą punktową a porządną modernizacją. W mieszkaniu rozsądnie jest zwykle wydzielić osobne obwody dla gniazd ogólnych, kuchni, łazienki i urządzeń o większym poborze mocy. To nie jest nadmiar ostrożności, tylko realna poprawa bezpieczeństwa i wygody użytkowania.
- Nowy obwód gniazdowy prowadzi się trzyżyłowo, zwykle w kablu miedzianym 3x2,5 mm².
- Przewód ochronny trafia bezpośrednio na styk ochronny, bez mostkowania z neutralnym.
- Wyłącznik różnicowoprądowy ma sens wtedy, gdy instalacja jest do tego prawidłowo przygotowana.
- W kuchni i łazience warto unikać „wspólnego worka” dla kilku wymagających odbiorników.
Jeżeli modernizujesz mieszkanie, ja zaczynałbym nie od samego osprzętu, tylko od sprawdzenia całego toru zasilania, przekroju przewodów i stanu rozdzielnicy. Dzięki temu nowe gniazdo będzie nie tylko ładniejsze, ale przede wszystkim zgodne z obecnym sposobem projektowania instalacji.
Co zostaje z tego najważniejsze przy remoncie gniazd
Stare rozwiązanie bywa jeszcze spotykane, ale nie należy traktować go jak uniwersalnego standardu. Jeśli instalacja jest dwuprzewodowa, mostek w gnieździe może być elementem ochrony tylko wtedy, gdy cały obwód rzeczywiście pracuje w układzie TN-C i jego stan techniczny na to pozwala.
Jeśli przewody są kruche, połączenia nadpalone albo rozdzielnica była już kilka razy „poprawiana”, lepszą decyzją jest przegląd i modernizacja niż kosmetyczna wymiana jednego punktu. Przy elektryce najwięcej błędów bierze się nie z braku wiedzy o gnieździe, ale z przeceniania tego, co jeszcze „jakoś działa”.
Najbezpieczniej myśleć o takim obwodzie jak o elemencie całej instalacji, a nie o pojedynczym kontakcie na ścianie. To właśnie dlatego porządne rozpoznanie kabli, układu przewodów i stanu PEN ma większe znaczenie niż sam montaż nowego osprzętu.
