Kątowe złącze F przydaje się wtedy, gdy standardowy przewód nie mieści się za telewizorem, dekoderem albo w ciasnej szafce RTV. W praktyce taki element porządkuje instalację, zmniejsza ryzyko ostrego zgięcia kabla i pozwala uniknąć dociskania wtyku do ściany na siłę. Poniżej wyjaśniam, jak działa wtyk F kątowy, kiedy ma sens, jak go dobrać do kabla i na co uważać przy montażu.
Najważniejsze rzeczy o kątowym złączu F
- Sprawdza się głównie tam, gdzie brakuje miejsca za telewizorem, dekoderem, multiswitchem lub w szafce RTV.
- Najczęściej pasuje do kabli koncentrycznych 75 Ω, zwłaszcza RG6 i RG59.
- Nie każde kątowe rozwiązanie jest takie samo: czasem lepszy będzie gotowy wtyk, a czasem adapter 90°.
- Do instalacji stałej zwykle lepiej wybrać solidniejszy model kompresyjny niż najtańszy skręcany.
- Każde dodatkowe połączenie to potencjalne miejsce strat, więc używam go tylko tam, gdzie faktycznie oszczędza przestrzeń.
- Ceny są zwykle niewysokie, ale różnica między budżetowym a porządnym modelem ma znaczenie dla trwałości.
Co właściwie robi kątowe złącze F

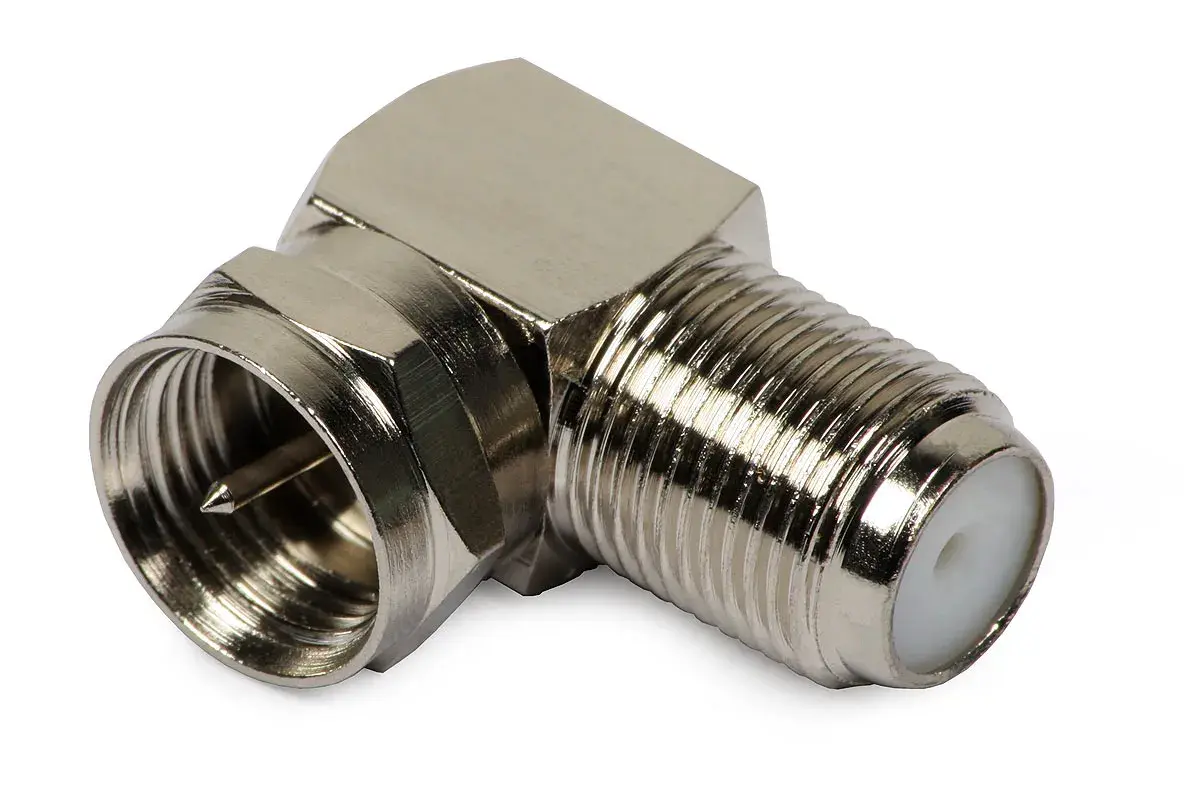

To niewielki element, który zmienia kierunek wyprowadzenia kabla pod kątem 90 stopni albo bardzo blisko niego. Dzięki temu przewód nie wystaje prosto z urządzenia, tylko „schodzi” w bok, co od razu poprawia ergonomię całej instalacji. W praktyce najczęściej spotykam je w zestawach RTV/SAT, przy telewizorach wiszących na ścianie, w dekoderach, przy rozgałęźnikach i w miejscach, gdzie standardowy prosty wtyk po prostu się nie mieści.
Ja traktuję takie rozwiązanie jako sposób na uporządkowanie przestrzeni, a nie jako naprawę źle zaprojektowanego okablowania. Jeśli kabel jest za krótki, za sztywny albo prowadzony pod zbyt dużym naprężeniem, sam kątowy element problemu nie rozwiąże. Zawsze liczy się cały odcinek przewodu, a nie tylko końcówka. I właśnie dlatego przed zakupem warto najpierw sprawdzić, jak wygląda realne miejsce montażu.
Ważne jest też rozróżnienie między samym złączem F a adapterem. W jednym przypadku kupujesz końcówkę do założenia na kabel, w drugim gotową przejściówkę, która wchodzi między dwa już istniejące elementy. To niby drobiazg, ale w praktyce decyduje o tym, czy montaż zajmie pięć minut, czy pół godziny.
Jak dobrać właściwy model do kabla i urządzenia
Najpierw patrzę na kabel, dopiero potem na sam wtyk. W instalacjach domowych najczęściej chodzi o przewód koncentryczny 75 Ω, zwykle RG6 albo RG59. Jeśli producent złącza podaje konkretną średnicę przewodu, trzeba się jej trzymać, bo zbyt luźny albo zbyt ciasny montaż szybko kończy się problemami z kontaktem albo ekranowaniem.
Sprawdź typ kabla
Jeżeli masz typowy kabel do telewizji naziemnej, kablówki albo satelity, najczęściej będzie to RG6. To właśnie do niego większość kątowych złączy F jest projektowana. RG59 też się zdarza, ale ma inne parametry i nie zawsze będzie najlepszym wyborem do długich odcinków. W praktyce nie kupuję „na oko” - patrzę na oznaczenie na kablu i dopiero później wybieram końcówkę.
Ustal, czy potrzebujesz wtyku czy adaptera
Jeśli tworzysz nowy odcinek przewodu, wygodniejszy bywa gotowy kątowy wtyk F założony bezpośrednio na kabel. Gdy natomiast masz już gotowy przewód i brakuje tylko miejsca za obudową, prostsza bywa przejściówka 90°. To szczególnie praktyczne przy telewizorach wiszących na ścianie, gdzie liczy się każdy centymetr luzu.
Nie ignoruj geometrii montażu
Nie każde kątowe rozwiązanie obraca kabel w tym samym kierunku. Jedne schodzą w bok bardziej płasko, inne wystają odrobinę mocniej. Przy bardzo płytkich wnękach to robi różnicę. Jeśli złącze ma wejść za telewizor, dekoder albo wąską zabudowę, warto mierzyć nie tylko długość kabla, ale też odległość od ściany do gniazda.
W tym miejscu widać najlepiej, że dobór nie sprowadza się do samego „pasuje albo nie pasuje”. Prawidłowy wybór zależy od kabla, miejsca montażu i tego, czy szukasz docelowego rozwiązania, czy jedynie ratunku na ciasny układ. To prowadzi wprost do pytania, gdzie taki element daje najwięcej korzyści.
Gdzie taki element daje największą różnicę
Najczęściej używam go tam, gdzie instalacja jest widoczna albo gdzie sprzęt stoi bardzo blisko ściany. Przy telewizorach wiszących na uchwycie zwykły prosty wtyk potrafi odstawać na tyle mocno, że urządzenie nie dosuwa się równo. Kątowe złącze eliminuje ten problem i pozwala zachować estetykę bez kombinowania z grubymi pętlami kabla.
Drugie typowe miejsce to szafki RTV i zabudowy meblowe. Jeśli dekoder, wzmacniacz lub rozgałęźnik stoi ciasno między półką a tyłem mebla, kabel z prostą końcówką często musi być nienaturalnie zgięty. Wtedy kątowy wariant po prostu oszczędza mechaniczne naprężenie. Podobnie jest w puszkach teletechnicznych i przy gniazdach abonenckich, gdzie liczy się uporządkowane wyprowadzenie przewodu.
Nie polecałbym jednak traktować takiego elementu jako rozwiązania do wszystkiego. Jeśli instalacja jest prowadzona po łuku i ma dużo luzu, zwykły prosty wtyk będzie równie dobry, a czasem nawet lepszy, bo oznacza jedno połączenie mniej. To ważne podejście: kątowe złącze ma pomagać, a nie mnożyć miejsca potencjalnych problemów.
Jak zamontować go bez psucia sygnału
W instalacjach antenowych i satelitarnych najważniejsza jest czystość połączenia. Wtyk musi być dobrany do kabla, ekran nie może dotykać żyły środkowej, a całość nie powinna być dociśnięta tak mocno, że przewód zmienia kształt przy samym wejściu do złącza. To właśnie tam powstaje większość późniejszych usterek.
Przygotuj kabel dokładnie
Najpierw zdejmuję zewnętrzną powłokę na odpowiednią długość, potem odsłaniam ekran i żyłę zgodnie z typem złącza. Zbyt krótkie odizolowanie utrudnia montaż, a zbyt długie zwiększa ryzyko zwarcia lub słabego kontaktu. To jeden z tych etapów, gdzie pośpiech prawie zawsze kończy się poprawkami.
Załóż złącze bez siłowania
Jeśli to model nakręcany, powinien wejść równo, bez brutalnego dopychania. Przy wersjach kompresyjnych lub szybkomontażowych trzeba trzymać się procedury producenta, bo każda z tych konstrukcji pracuje trochę inaczej. Ja wolę poświęcić dodatkową minutę na poprawne osadzenie niż później szukać przyczyny zanikania sygnału.
Zostaw kabelowi naturalny promień
Nawet najlepszy wtyk kątowy nie lubi ostrego łamania przewodu tuż za obudową. Jeżeli kabel musi wykonać zakręt, niech będzie on łagodny. Sztywny docisk do ściany albo zbyt mocne dociśnięcie mebla często powoduje mikrouszkodzenia, których nie widać od razu, ale po czasie odbijają się na stabilności sygnału.
Przeczytaj również: Czy można łączyć kabel antenowy bez utraty sygnału i jakości?
Sprawdź połączenie po montażu
Po podłączeniu zawsze oglądam, czy wtyk siedzi stabilnie, a kabel nie ciągnie na bok. Jeśli instalacja ma działać przez lata, warto po prostu przetestować obraz lub jakość odbioru od razu po montażu. W przypadku sprzętu satelitarnego i kablowego drobny błąd na końcówce często objawia się dużo później jako losowe zakłócenia, a nie od razu całkowity brak sygnału.
To dobry moment, żeby przejść do rzeczy, które najczęściej psują efekt. W teorii taki montaż wydaje się prosty, ale w praktyce kilka drobnych błędów robi dużą różnicę.
Najczęstsze błędy przy takich połączeniach
- Dobranie złącza do złej średnicy kabla, przez co połączenie jest luźne albo trzeba je wciskać na siłę.
- Mylenie złącza F z innym standardem antenowym, zwłaszcza z końcówką IEC TV.
- Zginanie przewodu tuż za wtykiem, zamiast zostawienia mu naturalnego łuku.
- Stosowanie kilku adapterów po drodze bez potrzeby, co zwiększa liczbę punktów kontaktowych.
- Użycie zbyt taniego lub źle zamontowanego złącza w instalacji, która ma działać stale i bezobsługowo.
- Brak zabezpieczenia połączenia w miejscach narażonych na wilgoć albo wibracje.
Najczęściej widzę trzy problemy naraz: zły dobór średnicy, zbyt ciasny montaż i niepotrzebnie skomplikowaną drogę sygnału. Jeśli wyeliminujesz te trzy rzeczy, sama instalacja staje się dużo bardziej przewidywalna. A kiedy już wiesz, czego unikać, można sensownie porównać same warianty złączy.
Nakręcany, szybki czy kompresyjny wybrać ten sam efekt, ale nie tę samą trwałość
W praktyce wszystkie wersje mają rozwiązać podobny problem, ale ich trwałość, wygoda i cena są różne. Do jednorazowego montażu albo prostego domowego podłączenia wystarczy model podstawowy. Do instalacji stałej, szczególnie w miejscu trudno dostępnym, chętniej wybieram coś solidniejszego.
| Wariant | Zalety | Ograniczenia | Kiedy ma sens |
|---|---|---|---|
| Nakręcany | Tani, prosty, łatwo dostępny | Bywa mniej odporny na luzowanie i błędy montażowe | Do szybkich, budżetowych i domowych instalacji |
| Szybki | Montuje się bardzo sprawnie, bez długiego przygotowania | Nie każdy kabel i nie każda wersja sprzętu będą do niego pasować | Gdy liczy się czas i masz kompatybilny system |
| Kompresyjny | Najlepsza trwałość, dobre trzymanie i porządek w instalacji | Wymaga odpowiedniego narzędzia i dokładniejszej pracy | Do stałych montażów, zwłaszcza za ścianą i w zabudowie |
| Adapter 90° | Ratuje przestrzeń bez wymiany całego przewodu | Dodaje dodatkowe połączenie do toru sygnału | Gdy kabel jest już gotowy i potrzebujesz tylko zmiany kierunku |
Jeśli miałbym wskazać jedną praktyczną zasadę, brzmiałaby tak: do stałej instalacji wybieraj solidniejszy wariant, a adapter traktuj jako rozwiązanie sytuacyjne. Właśnie na tym etapie najłatwiej uniknąć niepotrzebnych kompromisów. I skoro wybór ma znaczenie, naturalnie pojawia się pytanie o pieniądze.
Ile kosztuje i na czym naprawdę nie warto oszczędzać
Na rynku najprostsze wersje kosztują zwykle około 2-3 zł za sztukę. Porządniejsze modele markowe mieszczą się najczęściej w przedziale 4-7 zł, a bardziej specjalistyczne rozwiązania potrafią kosztować jeszcze więcej, zwłaszcza jeśli są kompresyjne albo sprzedawane w lepszym wykonaniu mechanicznym.
To nieduże kwoty, ale właśnie dlatego nie ma sensu kupować byle czego. Różnica między dobrze wykonanym złączem a słabym egzemplarzem zwykle nie wychodzi od razu w obrazie, tylko dopiero po czasie: w poluzowaniu, łapaniu zakłóceń albo problemach po przestawieniu sprzętu. Ja wolę wydać kilka złotych więcej i mieć spokój niż oszczędzić symbolicznie, a potem wracać do tej samej instalacji.
Jeśli planujesz większy montaż, pamiętaj też o narzędziach. Przy prostych modelach wystarczą podstawowe akcesoria, ale przy kompresyjnych wersjach potrzebujesz odpowiedniego sprzętu do zacisku. To nie jest duży koszt przy jednej naprawie, ale przy jednej końcówce bywa nieopłacalny, więc warto dobrać technikę do skali pracy.
Co przygotować razem ze złączem, żeby zrobić to raz a dobrze
Gdy montuję kątowe złącze F, lubię mieć pod ręką jeszcze kilka drobiazgów. Dobrze sprawdza się nóż lub ściągacz do kabli, zapasowy wtyk na wypadek pomyłki, a przy ciasnej zabudowie także przejściówka 90° zamiast improwizacji na siłę. To są małe rzeczy, ale często właśnie one decydują, czy instalacja wyjdzie czysto i bez poprawek.
Jeżeli telewizor wisi bardzo blisko ściany, czasem bardziej niż sam kąt pomaga po prostu odrobina dodatkowego luzu w kablu. W praktyce lepiej dołożyć kilka centymetrów zapasu niż później walczyć z naprężeniem przy gnieździe. Dlatego przy zakupie patrzę nie tylko na sam wtyk, ale też na przebieg całej trasy przewodu i miejsce, w którym kabel naprawdę ma się zmieścić.
W dobrze zaplanowanej instalacji kątowe złącze F jest po prostu sprytnym, oszczędzającym miejsce detalem. Jeśli dobierzesz je do właściwego kabla i nie zrobisz z niego wymuszonego obejścia, będzie pracowało cicho, bezobsługowo i dokładnie tak, jak powinno.
