Podłączenie anteny nie sprowadza się do wkręcenia wtyczki. Trzeba dobrać właściwy kabel, rozpoznać typ złącza, a przy antenach aktywnych pamiętać o zasilaniu i dobrym ekranowaniu. Ten poradnik pokazuje, jak podłączyć kabel antenowy do anteny, na co uważać przy montażu i jak szybko sprawdzić, czy instalacja naprawdę działa stabilnie.
Najważniejsze kroki, zanim uruchomisz telewizor
- Do większości domowych instalacji wybieraj kabel koncentryczny 75 Ω, najczęściej klasy RG-6.
- Po stronie anteny zwykle potrzebujesz złącza F-męskiego na kablu i gniazda F w antenie.
- Najtrwalsze połączenie daje złącze kompresyjne, a najprostsze do szybkiego montażu jest nakręcane.
- Żyła środkowa nie może dotykać oplotu, bo powstaje zwarcie i sygnał potrafi zniknąć całkiem.
- W antenie aktywnej trzeba uwzględnić zasilanie wzmacniacza albo zasilacz/inserter.
- Po montażu sprawdzaj przede wszystkim jakość sygnału, nie tylko samą jego siłę.
Jaki kabel i jakie złącze przygotować
Jeśli chcesz zrobić to raz, a dobrze, zacznij od właściwych elementów. W praktyce najlepiej sprawdza się kabel koncentryczny 75 Ω, zwykle RG-6, bo właśnie do takiego toru sygnałowego projektowana jest większość domowych instalacji TV i DVB-T2. Po stronie anteny najczęściej spotkasz gniazdo F, więc na końcu kabla potrzebujesz odpowiedniego złącza F-męskiego.
Wybór samego złącza też ma znaczenie. Tańsze rozwiązanie nie zawsze jest złe, ale przy instalacji na zewnątrz liczy się odporność na poluzowanie, korozję i wilgoć. Ja zwykle patrzę na to tak: do testów i krótkich odcinków wystarczy prosty montaż, ale do stałej instalacji bardziej opłaca się trwalszy wariant.
| Typ złącza | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Nakręcane F | Szybki montaż, proste instalacje wewnątrz domu | Bez narzędzi, łatwe do założenia | Mniej pewne mechanicznie, gorsze na długie lata i na zewnątrz |
| Zaciskane F | Stała instalacja, gdy masz zaciskarkę | Lepsza stabilność niż w wersji nakręcanej | Wymaga odpowiedniego narzędzia i dopasowania do kabla |
| Kompresyjne F | Instalacja zewnętrzna i bardziej wymagające połączenia | Najlepsza trwałość i odporność na warunki pogodowe | Potrzebujesz narzędzia do kompresji i właściwego typu kabla |
| Adapter IEC | Gdy odbiornik lub stary osprzęt nie ma złącza F | Pomaga połączyć różne standardy | To obejście, nie pierwszy wybór w nowej instalacji |
Warto też sprawdzić sam kabel: powłoka nie powinna być spękana, a ekran musi być gęsty i dobrze wykonany, bo to on chroni sygnał przed zakłóceniami. Jeśli antena ma iść na dach, balkon albo elewację, wybierz przewód z powłoką przystosowaną do pracy na zewnątrz. To detal, który później oszczędza bardzo dużo nerwów. Zanim przejdę do samego montażu, pokażę jeszcze najprostszy wariant podłączenia krok po kroku.
Jak wykonać podłączenie krok po kroku
Najpierw odłącz odbiornik od prądu, a jeśli masz antenę aktywną, potraktuj to jako obowiązek, nie uprzejmość. Potem sprawdź, czy kabel jest docięty równo i czy masz właściwe złącze do konkretnej średnicy przewodu. To drobiazgi, ale właśnie na nich najczęściej wszystko się wykłada.
- Odsłoń końcówkę kabla zgodnie z typem złącza, ale nie przecinaj ekranu głębiej, niż trzeba.
- Odgarnij oplot do tyłu tak, aby nie dotykał żyły środkowej.
- Usuń tyle izolacji, ile wymaga dane złącze, tak by środkowy przewodnik był prosty i czysty.
- Załóż złącze F albo inny właściwy konektor i dokręć je pewnie, ale bez brutalnej siły.
- W antenie z gniazdem F wkręć wtyk do oporu palcami; nie kombinuj z narzędziami, jeśli nie są potrzebne.
- Jeśli połączenie ma pracować na zewnątrz, zabezpiecz je przed wodą i promieniowaniem UV.

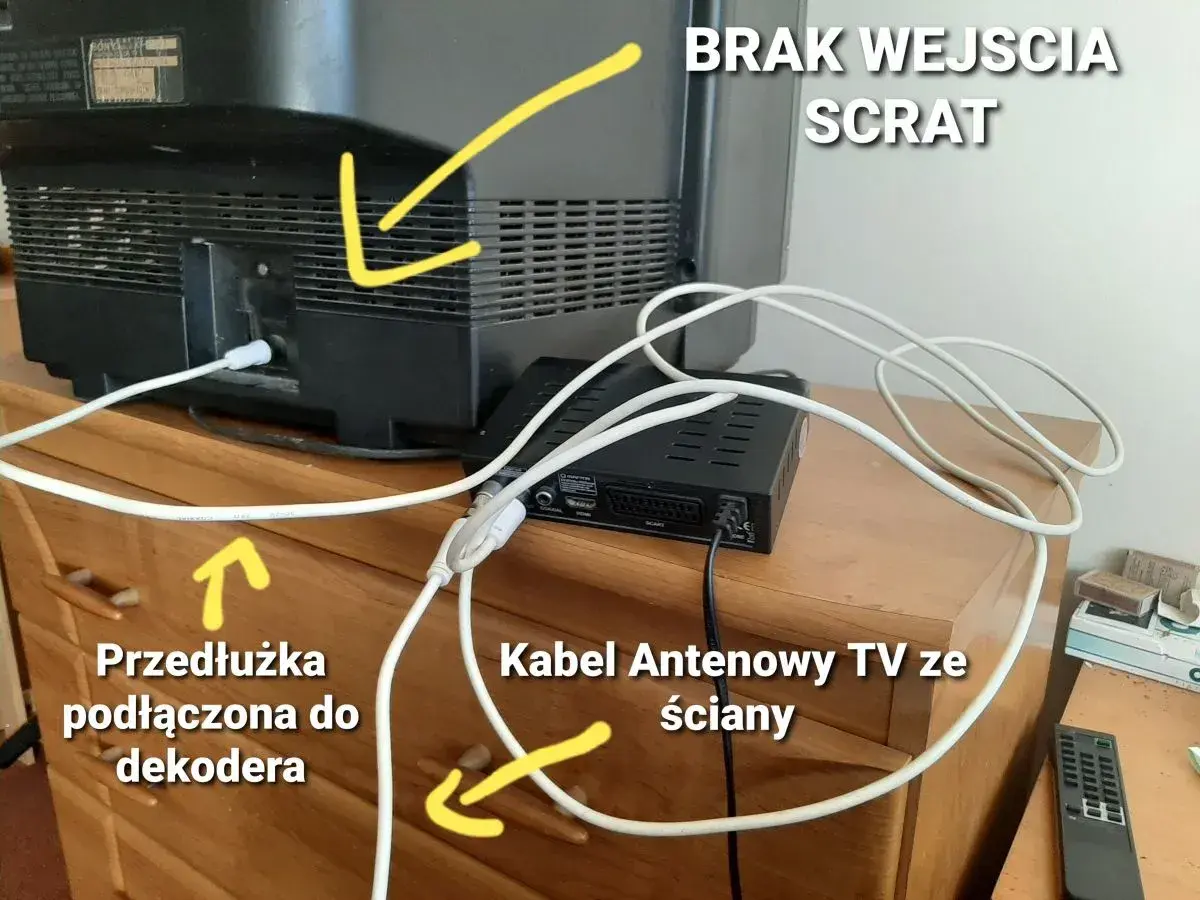

- Po stronie odbiornika podłącz drugi koniec do wejścia antenowego TV, tunera albo zasilacza, jeśli instalacja go wymaga.
Najważniejszy punkt to brak zwarcia między ekranem a żyłą środkową. Jeśli oplot dotknie rdzenia, instalacja może nie działać wcale albo będzie działać niestabilnie. Drugi częsty problem to złącze skręcone „na pół gwizdka” - wtedy wszystko wygląda poprawnie, ale sygnał zanika przy lekkim poruszeniu kablem. Właśnie dlatego po montażu zawsze robię jeszcze szybki test mechaniczny. Po tej części warto wiedzieć, co się zmienia w antenach pasywnych i aktywnych, bo tam schemat nie zawsze jest identyczny.
Co zrobić w antenie pasywnej i aktywnej
Nie każda antena podłącza się tak samo. W wersji pasywnej tor jest prostszy: kabel, złącze i ewentualnie symetryzator, czyli mały element dopasowujący antenę o wyjściu symetrycznym do kabla koncentrycznego 75 Ω. To dopasowanie ma znaczenie, bo bez niego instalacja może działać, ale zwykle nie będzie działać tak dobrze, jak powinna.
W antenie aktywnej dochodzi jeszcze wzmacniacz i zasilanie. To ważne, bo nawet idealnie zarobiony kabel nie pomoże, jeśli wzmacniacz nie dostanie właściwego napięcia albo jeśli ktoś przypadkiem zasili tor niezgodnie z instrukcją. Ja zawsze sprawdzam, czy zasilanie ma iść z tunera, z zasilacza antenowego czy przez oddzielny inserter, zanim cokolwiek podłączę na stałe.
- Antena pasywna: zwykle wystarcza poprawnie zarobiony kabel i dobre dopasowanie złącza.
- Antena z symetryzatorem: kabel łączysz z gniazdem przewidzianym przez konstrukcję anteny, a nie „na skróty” do przypadkowego punktu.
- Antena aktywna: sprawdzasz, czy odbiornik podaje 5 V, czy potrzebny jest zasilacz, i czy wtyki są właściwe.
- Instalacja zewnętrzna: połączenie musi być szczelne, bo woda potrafi zepsuć nawet dobry sygnał po kilku deszczach.
Tu łatwo popełnić błąd polegający na tym, że ktoś zaczyna poprawiać ustawienie anteny, kiedy prawdziwy problem siedzi w samym połączeniu. Zanim więc ruszysz maszt albo balkonowy uchwyt, upewnij się, że elektrycznie wszystko jest zrobione poprawnie. To prowadzi prosto do błędów, które najczęściej psują odbiór.
Najczęstsze błędy, które psują sygnał
W praktyce większość problemów nie wynika z „słabej anteny”, tylko z niedokładnego montażu. Najczęściej widzę te same kilka błędów, które da się wyłapać gołym okiem jeszcze przed uruchomieniem telewizora. Jeśli coś ma nie działać, to właśnie na tym etapie.
- Oplot dotyka żyły środkowej i powoduje zwarcie.
- Kabel został za mocno zgnieciony przy oknie, uchwycie albo przy samej antenie.
- Złącze dobrano do złej średnicy przewodu, więc trzyma się luźno.
- Na zewnątrz zostawiono niezabezpieczony konektor, który łapie wilgoć.
- Kabel wisi na samym złączu, zamiast być odciążony opaską albo uchwytem.
- Ktoś użył adaptera jako stałego rozwiązania, choć dało się zrobić to lepiej.
Jest jeszcze jeden klasyk: człowiek zakłada, że skoro obraz czasem wraca, to problem jest „w eterze”. Tymczasem luźny styk potrafi działać raz dobrze, raz źle, zwłaszcza przy wietrze albo po deszczu. Jeśli instalacja jest na zewnątrz, dobry montaż połączenia ma często większe znaczenie niż drobne różnice między modelami anten. Gdy błędy masz już za sobą, pora sprawdzić, czy całość faktycznie działa tak, jak powinna.
Jak sprawdzić, czy połączenie działa stabilnie
Po podłączeniu nie kończę pracy na samym obrazie na ekranie. W menu telewizora albo tunera sprawdzam najpierw jakość sygnału, a dopiero potem jego poziom. To ważne rozróżnienie, bo wysoki poziom przy słabej jakości często oznacza zakłócenia, słabe dopasowanie albo wadliwe złącze.
- Uruchom wyszukiwanie kanałów i sprawdź, czy odbiór jest kompletny.
- Wejdź w diagnostykę sygnału, jeśli telewizor ją pokazuje.
- Porusz lekko kablem przy antenie i przy odbiorniku.
- Jeśli jakość skacze, popraw złącze zamiast od razu przestawiać antenę.
- Jeśli problem pojawia się po deszczu, obejrzyj uszczelnienie i stan kabla na zewnątrz.
W dobrym montażu nic nie powinno „łapać” przy najmniejszym dotknięciu przewodu. Jeżeli test mechaniczny pokazuje zmiany, to zwykle znak, że trzeba wrócić do konektora albo odciążenia kabla. Taki test trwa minutę, a potrafi zaoszczędzić godzinę kręcenia anteną po całym balkonie. Na koniec zostaje jeszcze jedna rzecz, którą mało kto robi, a później bardzo się przydaje.
Na dłuższą metę liczy się odciążenie kabla i ochrona połączenia
Dobrze wykonane połączenie powinno pracować nie tylko dziś, ale też po kilku sezonach deszczu, mrozu i wiatru. Dlatego zostawiam przy antenie niewielki zapas przewodu, robię łagodne prowadzenie bez ostrych zagięć i nie pozwalam, żeby ciężar kabla wisiał na samym złączu. To proste rzeczy, ale właśnie one decydują o trwałości.
- Na zewnątrz stosuj osłonę połączenia albo taśmę samowulkanizującą, a nie przypadkową izolację.
- Zostaw zapas przewodu, żeby serwis nie wymuszał ponownego zarabiania końcówki.
- Nie prowadź kabla równolegle do przewodów zasilających przez długie odcinki, jeśli możesz tego uniknąć.
- Jeśli instalacja jest wysoko albo trudno dostępna, rozważ pomoc kogoś, kto robi to zawodowo.
W praktyce właśnie te drobne decyzje sprawiają, że antena działa stabilnie przez lata, a nie tylko do pierwszego silniejszego wiatru. Jeśli po wszystkim nadal widzisz wahania sygnału, najpierw sprawdziłbym konektor, uszczelnienie i jakość kabla, a dopiero potem ustawienie samej anteny.
