Podłączenie gniazdka wydaje się prostą czynnością, ale w praktyce decydują o niej trzy rzeczy: poprawny dobór przewodu, pewne rozpoznanie zacisków i bezpieczne odłączenie zasilania. W tym tekście pokazuję, jak przygotować się do montażu, jak czytać oznaczenia L, N i PE oraz na co uważać przy nowych i starszych instalacjach. Dorzucam też wskazówki, które pomagają uniknąć przegrzewania styków, luźnych połączeń i niepotrzebnych poprawek.
Najważniejsze rzeczy do sprawdzenia przed montażem gniazda
- W typowym obwodzie gniazdowym najczęściej spotkasz przewód miedziany 3-żyłowy, zwykle o przekroju 3x2,5 mm².
- Brak napięcia trzeba potwierdzić miernikiem, a nie tylko wyłącznikiem na tablicy.
- Żółto-zielony przewód trafia do PE, niebieski do N, a fazowy do L.
- Gniazdo 2P+Z 16A/250V sprawdza się w większości pomieszczeń suchych; w strefach narażonych na wilgoć lepiej wybrać wersję hermetyczną.
- Luźny zacisk to częsta przyczyna grzania, iskrzenia i późniejszych awarii.
Co przygotować przed rozpoczęciem pracy
Przed samym montażem sprawdzam nie tylko samo gniazdo, ale też puszkę, stan przewodów i to, czy obwód jest rzeczywiście odłączony. W domowych instalacjach najczęściej chodzi o przewód miedziany 3-żyłowy; przy gniazdach to zwykle 3x2,5 mm², bo taki przekrój lepiej znosi typowe obciążenia od czajnika, odkurzacza czy ładowarek. Sama grubość żyły nie rozwiązuje jednak wszystkiego: liczy się też długość obwodu, zabezpieczenie nadprądowe i jakość połączeń w puszce.
Do pracy przygotowuję wskaźnik napięcia, śrubokręt dopasowany do zacisków, ściągacz izolacji, małe szczypce i poziomicę. Jeśli puszka jest płytka albo przewody są sztywne, lepiej od razu założyć, że będzie ciasno. W starych instalacjach aluminiowych lub dwużyłowych nie warto zgadywać, bo to właśnie tam najczęściej pojawia się problem z rozdzieleniem przewodu ochronnego i neutralnego.
Kiedy masz już narzędzia i wiesz, z czym pracujesz, można przejść do właściwego montażu bez chaosu w środku puszki.

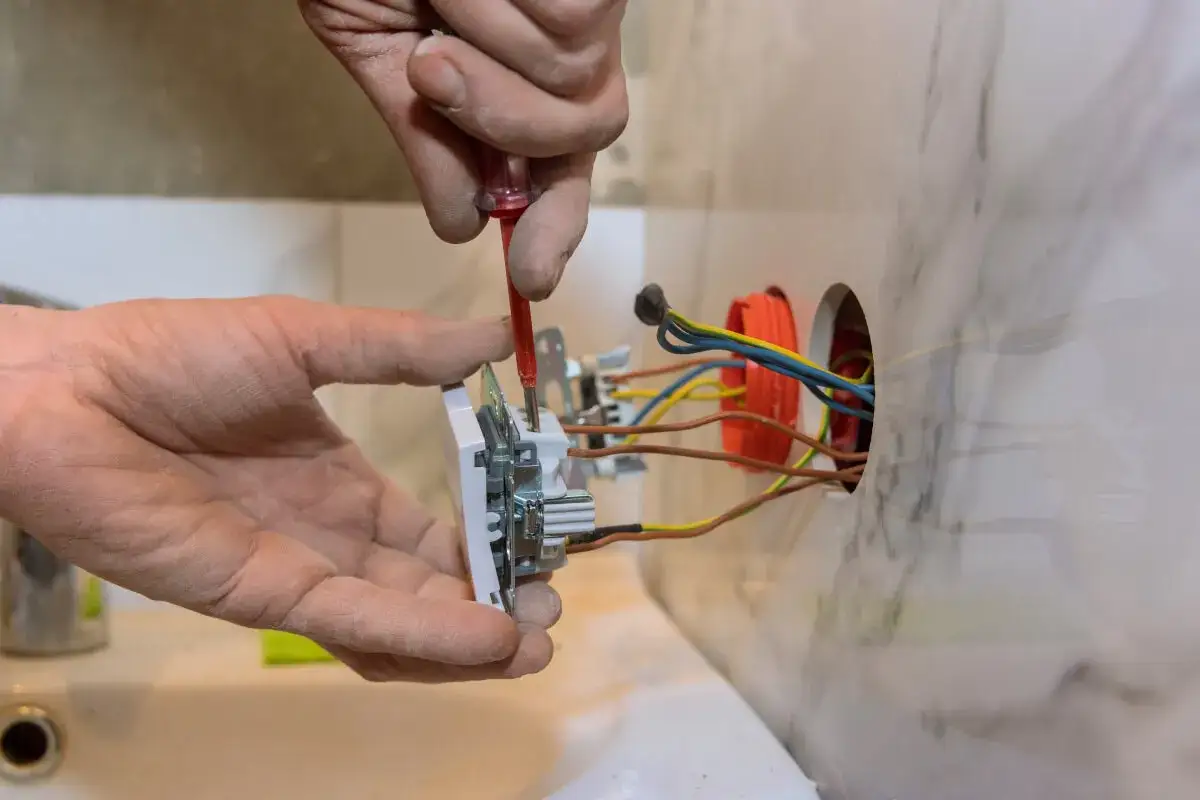

Jak wygląda montaż i podłączenie krok po kroku
- Wyłącz zasilanie na odpowiednim zabezpieczeniu i potwierdź brak napięcia na wszystkich żyłach. Tego kroku nie da się zastąpić domysłem ani samym spojrzeniem na tablicę.
- Otwórz puszkę i oceń długość przewodów. Jeśli są zbyt krótkie, nie szarp ich na siłę, bo później zabraknie miejsca na poprawne ułożenie mechanizmu.
- Rozpoznaj żyły. Żółto-zielony to PE, niebieski to N, a brązowy, czarny lub szary to faza L. W starszych instalacjach kolory bywają mniej przewidywalne, więc nie bazuję wyłącznie na barwie izolacji.
- Podłącz przewody do zacisków oznaczonych na mechanizmie. PE trafia do styku ochronnego, N do zacisku neutralnego, a L do zacisku fazowego.
- Dokręć zaciski albo domknij je zgodnie z konstrukcją osprzętu. Miedź nie powinna wystawać poza styk, a izolacja nie może wejść pod punkt docisku.
- Osadź mechanizm w puszce, wypoziomuj ramkę i przykręć całość tak, żeby nic nie pracowało pod palcami. Zbyt mocne dociąganie też szkodzi, bo potrafi wykrzywić korpus.
- Po załączeniu zasilania sprawdź działanie gniazda pod niewielkim obciążeniem. Jeśli coś iskrzy, grzeje się albo wtyczka siedzi podejrzanie luźno, nie uznawaj pracy za zakończoną.
Jeśli gniazdo ma zaciski automatyczne, przewód wsuwam do oporu i kontroluję, czy został prawidłowo zablokowany. Przy zaciskach śrubowych wolę poświęcić chwilę więcej na docisk niż później wracać do przypalonego punktu styku. To właśnie na etapie montażu najłatwiej wyłapać drobny błąd, który po tygodniu zamienia się w realny problem.

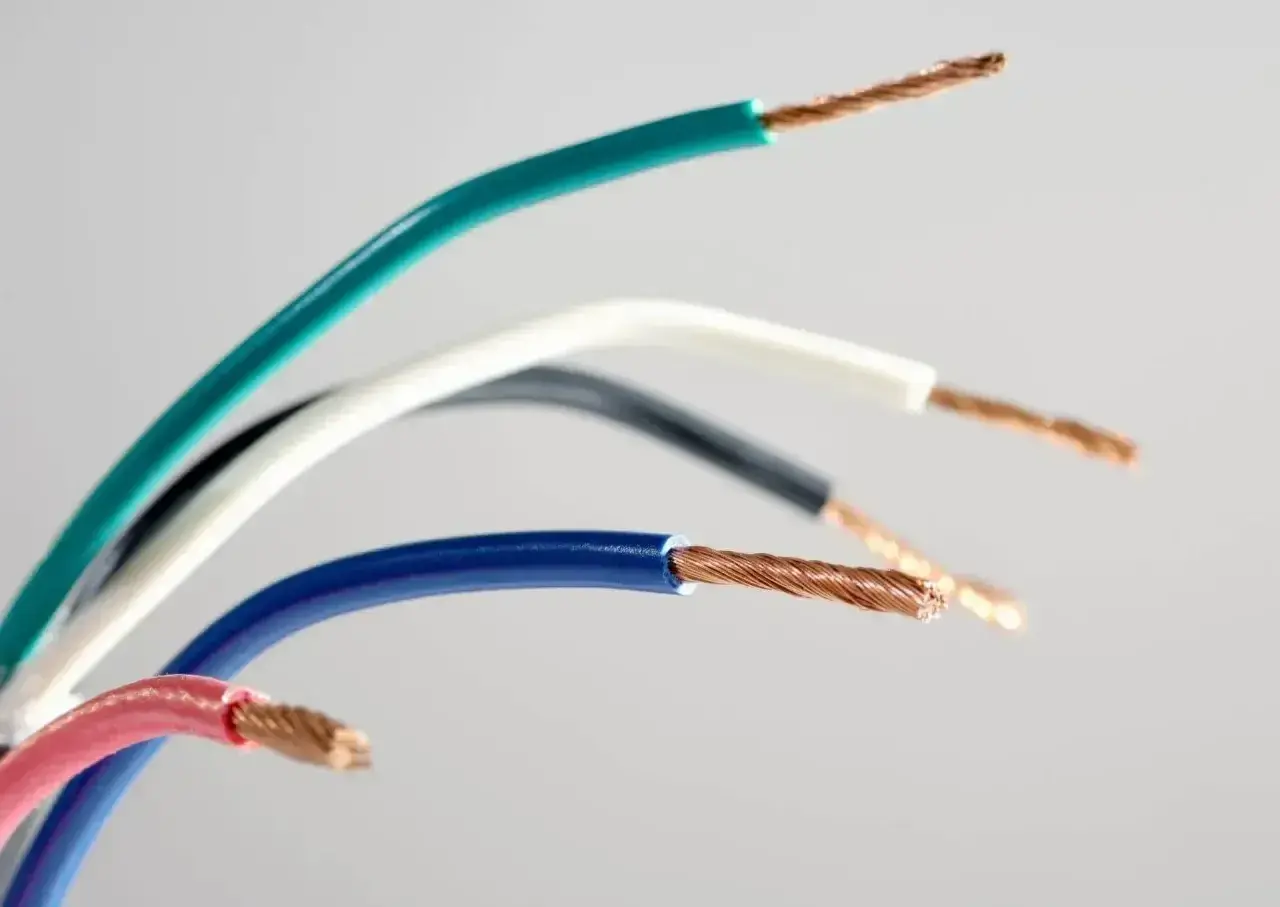

Jak rozpoznać przewody i zaciski bez zgadywania
Najwięcej błędów robi się nie przy przykręcaniu mechanizmu, tylko na etapie identyfikacji żył. W nowych instalacjach układ jest prosty: żółto-zielony to PE, niebieski to N, a brązowy, czarny lub szary to faza. W starszych obwodach bywa inaczej, więc nie traktuję koloru jako dowodu absolutnego, tylko jako pierwszy trop.
| Oznaczenie lub kolor | Funkcja | Co z tym zrobić |
|---|---|---|
| Żółto-zielony | PE, czyli przewód ochronny | Podłączyć do styku ochronnego i sprawdzić pewność połączenia |
| Niebieski | N, czyli przewód neutralny | Wpiąć do zacisku neutralnego oznaczonego na mechanizmie |
| Brązowy, czarny, szary | L, czyli przewód fazowy | Podłączyć do zacisku fazowego zgodnie z oznaczeniem |
| PEN w starszych instalacjach | Połączenie funkcji ochronnej i neutralnej | Traktować ostrożnie i nie przerabiać „na oko” bez oceny stanu całego obwodu |
Warto też patrzeć na sam mechanizm, a nie tylko na kabel. W wielu gniazdach zakres przyjmowanych żył wynosi od 1,5 do 2,5 mm², ale to dotyczy osprzętu, nie całego obwodu w ścianie. Inaczej mówiąc: to, że zacisk przyjmie konkretny przewód, nie znaczy jeszcze, że cały kabel i zabezpieczenie są dobrane prawidłowo. Gdy oznaczenia są już jasne, najważniejsze staje się unikanie błędów montażowych, bo to one najczęściej skracają żywotność gniazda.
Najczęstsze błędy, które robią różnicę między dobrym a ryzykownym montażem
- Luźny zacisk - po czasie zaczyna się grzać, a przy większym obciążeniu potrafi przypalić izolację i odbarwić obudowę.
- Zbyt krótki przewód - wymusza naprężenie żyły i utrudnia poprawne ułożenie mechanizmu w puszce.
- Upychanie dwóch żył pod jeden zacisk bez dopuszczenia producenta - kończy się nierównym dociskiem i słabym kontaktem.
- Montaż w złym miejscu - standardowe gniazdo w strefie wilgotnej, przy zlewie albo na zewnątrz bez odpowiedniej klasy ochrony to zły pomysł.
- Oparcie się wyłącznie na kolorach w starej instalacji - szczególnie wtedy, gdy przewody były już wielokrotnie przerabiane.
- Użycie próbówki zamiast pewnego pomiaru - daje poczucie kontroli, ale nie zawsze odpowiada na pytanie, czy obwód jest naprawdę bezpieczny.
Jeżeli obwód jest aluminiowy, ma nieznany układ TN-C lub TN-C-S, nie ma wydzielonego PE albo po włączeniu zabezpieczenie od razu wybija, zatrzymuję pracę i wzywam elektryka. W takich przypadkach problemem bywa nie samo gniazdo, tylko cała trasa kabla. To dobry moment, żeby przejść od samego montażu do świadomego doboru osprzętu i przewodu do miejsca, w którym gniazdo ma pracować.
Jak dobrać gniazdo i przewód do miejsca montażu
Nie każde gniazdo pasuje do każdego pomieszczenia. W salonie lub sypialni zwykle wystarcza standardowe gniazdo podtynkowe 2P+Z 16A/250V, ale w kuchni, łazience, pralni czy na tarasie lepiej od razu myśleć o wersji hermetycznej. Z punktu widzenia użytkownika ważne są trzy rzeczy: sposób montażu, stopień ochrony i wygoda późniejszego serwisowania.
| Wariant | Gdzie ma sens | Co zyskujesz | Na co uważać |
|---|---|---|---|
| Podtynkowe 2P+Z 16A/250V | Salon, sypialnia, biuro, korytarz | Najlepszy balans między estetyką a funkcjonalnością | Wymaga dobrej puszki i suchego otoczenia |
| Natynkowe | Garaż, piwnica, warsztat, szybka modernizacja | Łatwiejszy montaż i wygodny dostęp do przewodów | Mniej dyskretne wizualnie |
| Hermetyczne IP44 lub wyższe | Kuchnia, łazienka, pralnia, taras, pomieszczenia techniczne | Lepsza ochrona przed wilgocią i kurzem | Trzeba pilnować stref montażu i gabarytów osprzętu |
| Zaciski śrubowe | Gdy liczy się pełna kontrola nad dociskiem | Pewne połączenie przy poprawnym montażu | Wymagają starannego dokręcenia |
| Zaciski automatyczne | Gdy chcesz skrócić czas montażu | Szybkie i wygodne przy nowych przewodach | Trzeba trzymać się zakresu żył i instrukcji producenta |
W praktyce obwody gniazdowe prowadzi się najczęściej przewodem 3x2,5 mm². Jeśli producent osprzętu dopuszcza zakres 1,5-2,5 mm², sprawdzam, czy chodzi o sam mechanizm, a nie cały obwód. To ważne rozróżnienie, bo sam zakres zacisku nie zwalnia z doboru właściwego kabla, zabezpieczenia i sposobu ułożenia przewodu w ścianie. Po doborze osprzętu zostaje ostatni etap, czyli kontrola po montażu, która często decyduje o tym, czy instalacja będzie bezproblemowa, czy wrócisz do niej po kilku dniach.
Po montażu sprawdź jeszcze te rzeczy, zanim uznasz temat za zamknięty
- Sprawdź, czy mechanizm nie porusza się w puszce i nie odstaje od ściany.
- Upewnij się, że ramka przylega równo, bez widocznych naprężeń.
- Włóż i wyjmij wtyczkę kilka razy, żeby wyczuć, czy gniazdo trzyma pewnie, ale nie jest nadmiernie ciasne.
- Po krótkim obciążeniu dotknij obudowy i okolicy przewodów. Nietypowe nagrzewanie to sygnał ostrzegawczy.
- Jeśli instalacja ma wyłącznik różnicowoprądowy, przetestuj go przyciskiem TEST zgodnie z instrukcją rozdzielnicy.
- W kuchni, łazience lub na zewnątrz jeszcze raz oceń, czy wybrany osprzęt rzeczywiście pasuje do warunków pracy.
Najlepszy montaż to taki, którego po zamknięciu puszki nie trzeba poprawiać. Jeśli trzymasz się oznaczeń przewodów, właściwego przekroju kabla i osprzętu dopasowanego do miejsca, gniazdo będzie działało przewidywalnie przez lata. Gdy trafisz na starą aluminiową instalację, brak wydzielonego przewodu ochronnego albo ślady przegrzewania na zaciskach, potraktuj to jako sygnał do zatrzymania pracy, a nie do improwizacji.
