W światłowodzie najwięcej problemów robi nie sam kabel, tylko źle dobrane zakończenie, adapter albo przypadkowe mieszanie standardów. Złącze sc apc wybiera się wtedy, gdy priorytetem są niskie odbicia sygnału i poprawna praca toru jednomodowego. Ja zwykle zaczynam od sprawdzenia koloru, rodzaju włókna i typu gniazda, bo to trzy elementy, które od razu pokazują, czy instalacja jest spójna.
Najważniejsze rzeczy, które warto sprawdzić przed wyborem osprzętu
- SC APC pracuje na włóknie jednomodowym i zwykle ma zieloną obudowę.
- Skośne czoło ferruli zmniejsza odbicia, więc ten wariant lepiej sprawdza się w torach wrażliwych na refleksy.
- Nie mieszaj APC z UPC, bo różne polerowanie końcówek może pogorszyć parametry całego połączenia.
- Najczęściej spotkasz go w FTTH, GPON, CATV i instalacjach abonenckich opartych na światłowodzie single-mode.
- Przed zakupem sprawdź nie tylko wtyk, ale też adapter, gniazdo i typ kabla, żeby uniknąć niepotrzebnych strat.
Jak rozpoznać ten wariant na instalacji
W praktyce patrzę na trzy rzeczy: kolor, typ włókna i sposób polerowania ferruli. Ten wariant jest zwykle zielony, pracuje na włóknie jednomodowym OS2 i ma skośnie sfazowaną końcówkę ferruli, najczęściej pod kątem 8 stopni, co ogranicza odbicia sygnału. To ważne nie tylko dla parametrów, ale też dla samej kompatybilności osprzętu.
W sieciach domowych i operatorskich taki wybór pojawia się tam, gdzie światłowód wchodzi do terminala ONU/ONT, splittera albo gniazda abonenckiego. Jeśli obok widzisz niebieskie elementy, to zwykle znak, że masz do czynienia z UPC, a nie z wersją APC. To prowadzi prosto do najważniejszej różnicy między tymi dwoma standardami.

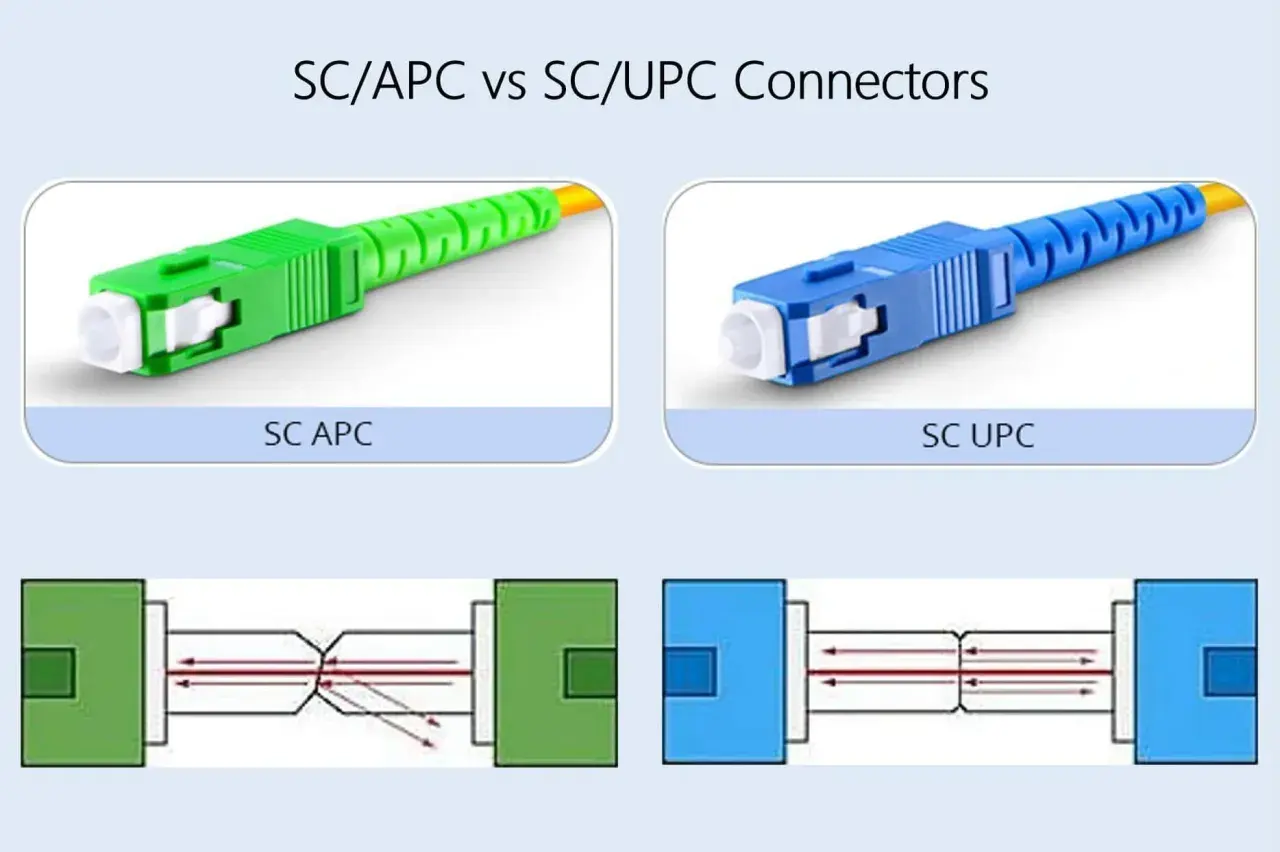

Czym różni się od SC UPC i dlaczego to ma znaczenie
Różnica nie jest kosmetyczna. Corning opisuje APC jako rozwiązanie z czołem ferruli ustawionym pod kątem 8 stopni, czyli tak, aby światło wracające do nadajnika było możliwie mocno ograniczone. W praktyce chodzi o niższe odbicia, a to ma znaczenie zwłaszcza w torach, gdzie sygnał przechodzi przez więcej elementów pasywnych albo gdzie każda nadmiarowa refleksja psuje stabilność pracy.
| Cecha | SC APC | SC UPC |
|---|---|---|
| Kształt czoła ferruli | Skośne, zwykle 8° | Proste, bez kąta |
| Typowy kolor | Zielony | Niebieski |
| Odbicia wsteczne | Bardzo niskie, lepsze do torów wrażliwych na refleksy | Wyższe niż w APC, ale nadal wystarczające w wielu zastosowaniach |
| Najczęstsze zastosowanie | FTTH, GPON, CATV, odcinki abonenckie, splittery | Wiele połączeń single-mode tam, gdzie nie trzeba maksymalnie ograniczać odbić |
| Ryzyko błędu | Nie należy łączyć z UPC | Nie należy traktować jak APC |
Ja traktuję ten podział bardzo praktycznie: jeśli instalacja jest zielona, ma być zielona od końca do końca. Mieszanie obu standardów zwykle nie kończy się awarią od razu, ale potrafi dać gorszy poziom sygnału, większe odbicia albo niestabilność, która później wychodzi dopiero w diagnostyce. Gdy już to rozdzielisz, łatwiej zdecydować, w jakich instalacjach ten wariant naprawdę ma sens.
Gdzie sprawdza się najlepiej w kablach i sieciach optycznych
Najbardziej naturalne środowisko dla tego rozwiązania to światłowód single-mode, czyli tor zaprojektowany do pracy na dużych odległościach i przy małych stratach. W praktyce spotkasz go w FTTH, GPON, instalacjach operatorskich, w punktach abonenckich oraz w systemach CATV, gdzie ograniczenie odbić ma realny wpływ na jakość pracy całego odcinka.
Jak pokazuje oferta TP-Link Polska, port SC/APC nadal jest typowym wyborem w terminalach GPON do domu. To dobry znak dla użytkownika końcowego, bo oznacza, że nie mówimy o niszowym standardzie, tylko o rozwiązaniu, które wciąż jest bardzo żywe w praktyce instalacyjnej. W takich układach ważne jest już nie samo „czy działa”, ale czy działa stabilnie po podłączeniu do właściwego kabla, adaptera i gniazda.
W codziennej pracy widzę też jedną prostą regułę: im bardziej rozgałęziona infrastruktura i im więcej elementów po drodze, tym większy sens ma wariant z kątem APC. To nie jest magiczne ulepszenie każdego toru, ale w instalacjach, gdzie sygnał optyczny przechodzi przez splittery, mufy i gniazda, potrafi zrobić różnicę, której nie widać na pierwszy rzut oka, a którą czuć w pomiarach. Wtedy pozostaje już tylko dobrze dobrać patchcord, adapter i gniazdo.
Jak dobrać patchcord, adapter i gniazdo
Ja zaczynam od trzech pytań: czy tor jest jednomodowy, czy oba końce mają ten sam standard i czy osprzęt ma identyczny typ polerowania. Jeśli odpowiedź na któreś pytanie brzmi „nie wiem”, najpierw sprawdzam oznaczenia na obudowie albo karcie produktu, a dopiero potem kupuję przewód. W światłowodzie szybka decyzja bywa droższa niż spokojne sprawdzenie zgodności.
| Element | Co sprawdzić | Dlaczego to ważne |
|---|---|---|
| Patchcord | SC APC po obu stronach, włókno OS2, właściwa długość | Zapewnia zgodność z torem i ogranicza zbędne odbicia |
| Adapter | Przeznaczenie pod APC, zwykle zielony kolor | Nie pasuje do niego osprzęt UPC bez ryzyka pogorszenia parametrów |
| Gniazdo lub panel | Oznaczenie SC APC i zgodność z jednomodem | Chroni przed przypadkowym mieszaniem standardów na końcu instalacji |
| Pigtail | Typ końcówki, promień gięcia, sposób zakończenia | Pigtail to krótki przewód z fabrycznie zarobionym końcem, który spawa się z instalacją |
Jeśli kupujesz osprzęt do domu, mieszkania albo małej szafy teletechnicznej, nie wybieraj po samym skrócie „SC”. Liczy się też polerowanie, a więc to, czy końcówka jest APC czy UPC. Dobre dopasowanie na tym etapie oszczędza później czyszczenie, poprawki i niepotrzebne szukanie problemu w samym kablu. Nawet dobry zestaw traci sens, jeśli popełnisz kilka prostych błędów montażowych.
Najczęstsze błędy przy montażu i diagnostyce
- Mieszanie APC z UPC - to najczęstszy błąd. Połączenie może „wejść”, ale parametry nie będą już tak dobre, jak powinny.
- Brudna ferrula - kurz, tłuszcz z palców i pył z osłon potrafią zepsuć tor bardziej niż początkujący zakładają. Czyszczenie końcówki powinno być pierwszym odruchem, nie ostatnim.
- Zbyt ciasne zagięcie kabla - światłowód nie lubi ostrych łuków. Jeśli kabel jest mocno naprężony, rośnie ryzyko problemów z tłumieniem i niestabilnością.
- Zły adapter - jeśli gniazdo nie jest przeznaczone do tego samego wariantu, instalacja może działać gorzej mimo poprawnie zarobionych końców.
- Diagnozowanie „na ślepo” - wymiana całego odcinka bez sprawdzenia złącza, adaptera i końcówki zwykle tylko wydłuża naprawę.
Jeśli sygnał faluje albo urządzenie optyczne zgłasza niestabilność, ja zaczynam od czyszczenia końcówek, potem sprawdzam zgodność standardów, a dopiero na końcu podejrzewam sam kabel. W praktyce najwięcej usterek nie wynika z samego włókna, tylko z drobnych błędów na zakończeniach. To właśnie dlatego warto przed zakupem przejść przez prostą listę kontrolną.
Co sprawdzić przed zakupem, żeby uniknąć kosztownej pomyłki
- Typ włókna - jeśli tor jest jednomodowy, wybieraj OS2, najczęściej 9/125 µm.
- Standard końcówek - obie strony powinny być zgodne, czyli APC do APC, a nie przypadkowe połączenie różnych wariantów.
- Kolor osprzętu - zielony zwykle oznacza APC, niebieski częściej UPC; to szybka kontrola wizualna przed montażem.
- Długość przewodu - nie kupuj „na styk”. Zostaw zapas, żeby nie naprężać kabla przy prowadzeniu po szafce lub listwie.
- Warunki pracy - do wnętrz zwróć uwagę na powłokę, promień gięcia i zgodność z prowadzeniem w meblach, korytkach lub szafach.
- Końcowy punkt sieci - sprawdź, czy urządzenie operatora, panel lub gniazdo rzeczywiście oczekuje SC APC, bo to eliminuje większość pomyłek jeszcze przed montażem.
Jeśli mam zostawić jedną praktyczną wskazówkę, to tę: w światłowodzie nie warto zgadywać. Wystarczy sprawdzić typ włókna, kolor osprzętu i zgodność polerowania, a większość problemów znika zanim kabel trafi do instalacji. Właśnie tak podchodziłbym do wyboru tego rozwiązania w domu, małej firmie i w typowej sieci abonenckiej.
