To niewielki element, ale w praktyce potrafi zdecydować o tym, czy światłowód będzie działał stabilnie i bez zbędnych strat. Pigtail SC/APC służy do precyzyjnego zakończenia włókna w przełącznicach, kasetach spawów i punktach abonenckich, więc liczy się tu nie tylko typ złącza, ale też rodzaj włókna, średnica powłoki i jakość polerowania. Poniżej rozkładam temat na czynniki pierwsze: od zastosowań, przez dobór wersji, po różnice względem SC/UPC i typowe błędy przy montażu.
Najważniejsze rzeczy, które trzeba wiedzieć przed wyborem
- To krótki odcinek światłowodu z jednym złączem SC/APC, przeznaczony do spawania, a nie gotowy kabel do bezpośredniego podłączenia sprzętu.
- W praktyce najczęściej wybiera się włókno jednomodowe 9/125 µm, zwykle G.652D albo bardziej elastyczne G.657A1/A2.
- Najbezpieczniejszym domyślnym wyborem do przełącznic i kaset jest wersja 900 µm z płaszczem LSZH i zielonym polerowaniem APC.
- SC/APC i SC/UPC nie są zamienne optycznie, nawet jeśli wtyk fizycznie da się osadzić w adapterze.
- Na cenę najbardziej wpływają: długość, średnica powłoki, typ włókna, jakość testów i to, czy kupujesz sztukę, czy zestaw.
Czym jest taki pigtail i po co się go używa

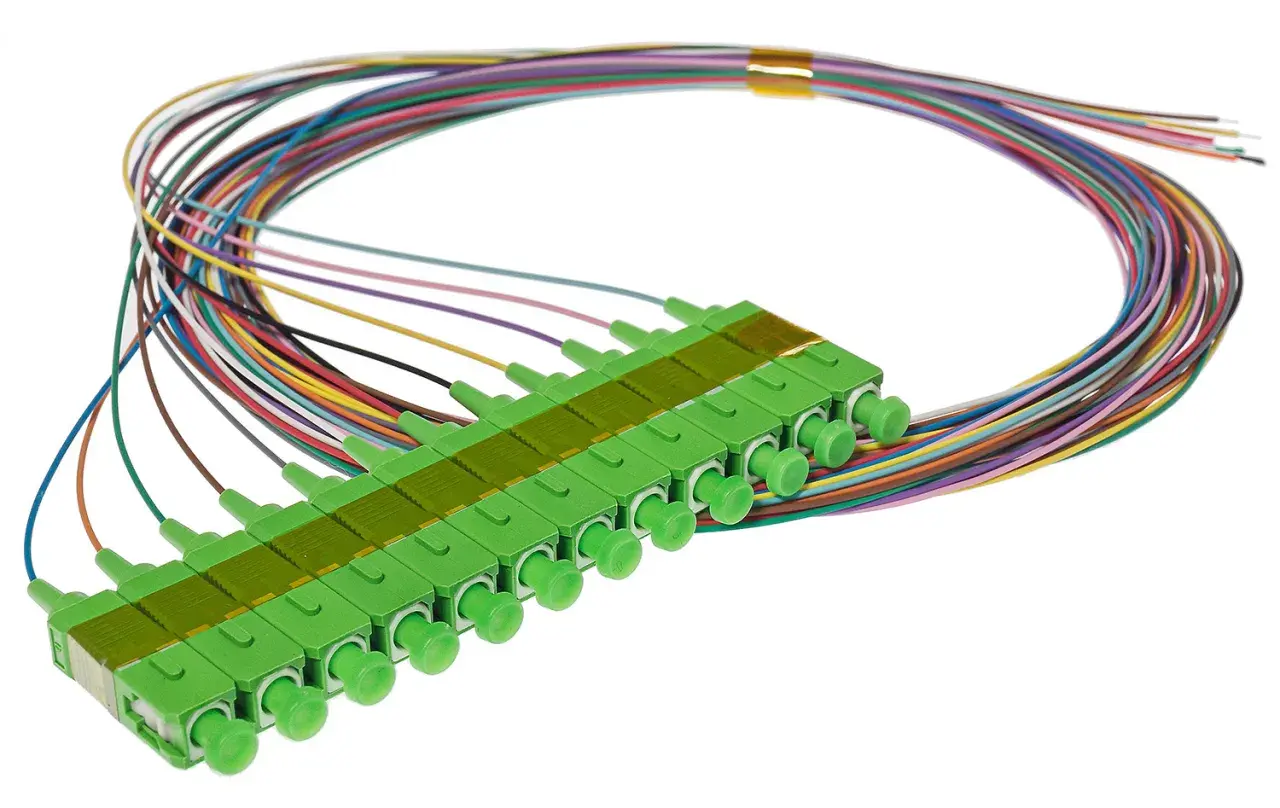

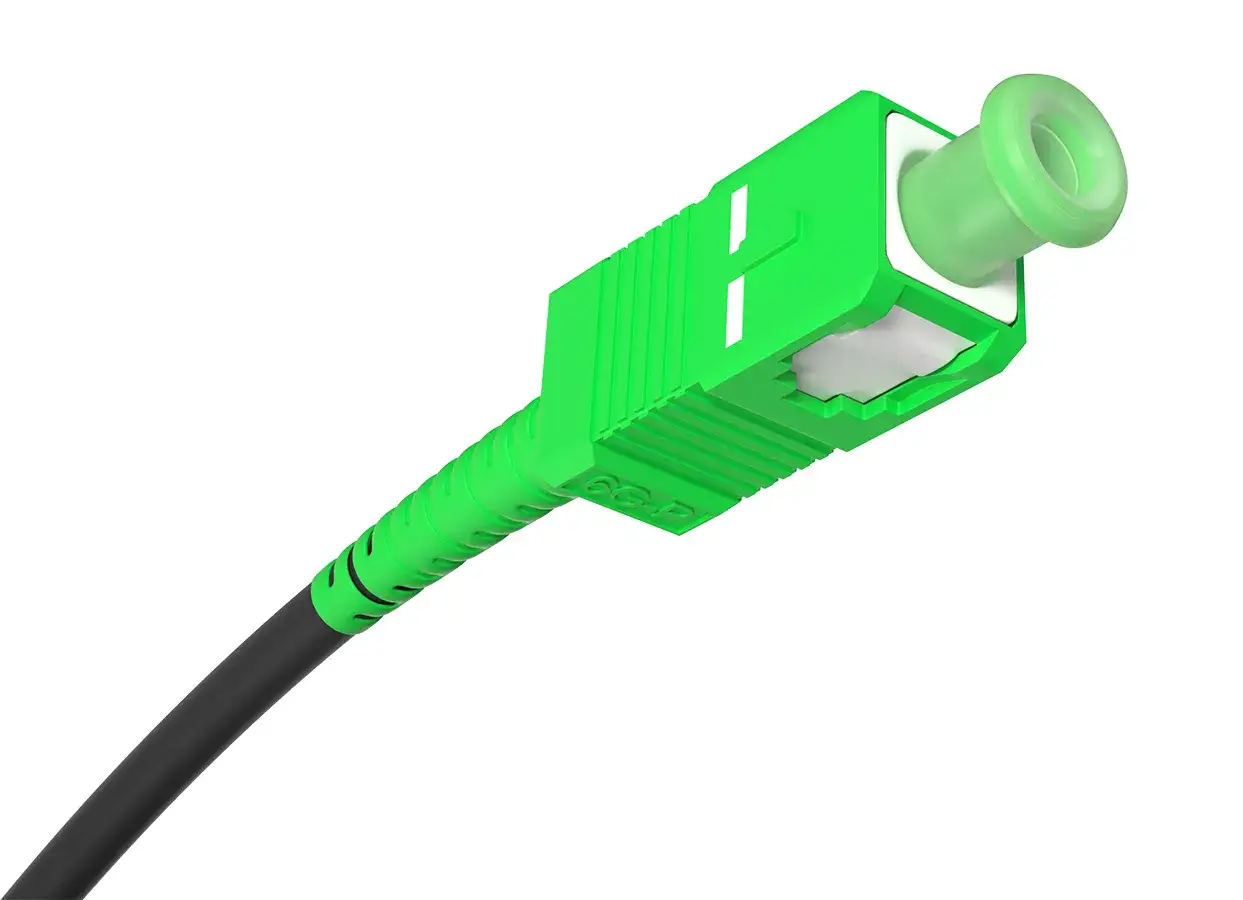

Pigtail to krótki odcinek światłowodu zakończony z jednej strony fabrycznym złączem, a z drugiej gołym włóknem do spawania. W wersji SC/APC końcówka ma polerowanie kątowe 8°, więc ogranicza odbicia zwrotne i lepiej pracuje w torach jednomodowych, zwłaszcza tam, gdzie sieć jest wrażliwa na refleksy. To nie jest patchcord: patchcord łączy dwa urządzenia lub dwa porty, a pigtail służy do trwałego włączenia włókna do przełącznicy, kasety albo gniazda abonenckiego.
Ja traktuję go jako element „domykający” instalację. Jeśli jest źle dobrany, problem zwykle nie pojawia się od razu, ale wraca później w postaci strat, trudniejszej diagnostyki albo niepotrzebnych poprawek. I właśnie dlatego miejsce użycia ma tu większe znaczenie niż sama nazwa złącza.
Gdzie sprawdza się najlepiej w praktyce
Najczęściej spotkasz go w instalacjach FTTH, w przełącznicach ODF, kasetach spawów, szafkach telekomunikacyjnych i przy splitterach PON. W takich miejscach liczy się porządek w torze i niski poziom odbić, dlatego końcówka APC ma tu więcej sensu niż w prostym, krótkim połączeniu między dwoma urządzeniami.
| Miejsce użycia | Dlaczego akurat tam | Na co uważać |
|---|---|---|
| Przełącznica lub ODF | Ułatwia zakończenie włókna liniowego i porządkuje cały tor optyczny | Trzeba zostawić sensowny zapas włókna i nie upychać go na siłę |
| Kaseta spawów | To naturalne miejsce dla włókna z jednym złączem i drugim końcem do spawu | Wąska kaseta lepiej współpracuje z dobrze dobraną średnicą powłoki |
| Splitter albo moduł PON | Niski poziom odbić pomaga utrzymać stabilność toru w sieci pasywnej | Nie mieszaj polerów i trzymaj się jednego standardu w całym torze |
| Gniazdo abonenckie | Umożliwia estetyczne i trwałe zakończenie odcinka prowadzącego do klienta | W ciasnych trasach lepiej działa włókno bardziej odporne na zginanie |
Jeśli ktoś buduje lub modernizuje instalację pasywną, taki element zwykle trafia dokładnie tam, gdzie kończy się kabel, a zaczyna uporządkowane zakończenie włókna. Skoro wiadomo już, gdzie ten element ma sens, pora dobrać właściwy wariant bez zgadywania.
Jak dobrać właściwy wariant bez kosztownej pomyłki
Przy wyborze patrzę najpierw na włókno, potem na średnicę powłoki i dopiero na długość. To ważniejsze niż marka na etykiecie, bo nawet dobry produkt potrafi być po prostu źle dobrany do konkretnej szafy lub kasety.
| Parametr | Co wybrać w praktyce | Dlaczego to ważne |
|---|---|---|
| Typ włókna | G.657A1/A2 przy ciasnych łukach, G.652D przy prostszych trasach | Włókno bardziej odporne na zginanie wybacza więcej błędów montażowych |
| Średnica powłoki | 900 µm do kaset i przełącznic, 250 µm gdy liczy się maksimum kompaktowości | 900 µm jest wygodniejsze i bezpieczniejsze w prowadzeniu |
| Długość | 1-2 m jako najczęstszy wybór, 3 m przy większych szafach lub niepewnej trasie | Za krótki odcinek napina włókno, za długi robi bałagan |
| Płaszcz | LSZH do wnętrz budynków | LSZH, czyli płaszcz o niskiej emisji dymu i bezhalogenowy, jest rozsądniejszy w instalacjach wewnętrznych |
| Polerowanie | APC, jeśli tor ma pracować z niskimi odbiciami | Zielone złącze oznacza zwykle APC i daje przewagę w sieciach jednomodowych |
Jeśli instalacja ma ciasne łuki, ja bez wahania wybieram G.657A2. Przy prostych trasach G.652D też robi robotę, ale 900 µm wciąż daje więcej wygody w kasetach, a 250 µm zostawiam raczej do sytuacji, w których naprawdę brakuje miejsca. To prowadzi wprost do pytania, czym ten wariant różni się od SC/UPC.
SC/APC a SC/UPC i dlaczego to nie jest drobna różnica
Na papierze oba rozwiązania wyglądają podobnie, ale w praktyce różnica jest odczuwalna. APC ma ferrulę ściętą pod kątem 8°, a UPC ma polerowanie bardziej „proste”, dlatego APC zwykle lepiej kontroluje odbicia zwrotne. W instalacjach, gdzie światło krąży w sieci pasywnej i odbicia potrafią przeszkadzać, to ma realne znaczenie.
| Cecha | SC/APC | SC/UPC |
|---|---|---|
| Polerowanie ferruli | Kątowe, zwykle 8° | Prostsze, bez kąta APC |
| Kolor | Zielony | Niebieski |
| Odbicia zwrotne | Zwykle bardzo niskie, często deklarowane na poziomie 60 dB i więcej | Na ogół słabsze niż w APC |
| Typowe użycie | FTTH, PON, instalacje pasywne, miejsca wrażliwe na refleksy | Prostsze połączenia i starsze instalacje, gdzie APC nie jest wymagane |
| Ryzyko pomyłki | Nie wolno traktować go jak zamiennika UPC | Nie powinno się go mieszać z APC w stałej instalacji |
Najprostsza zasada jest taka: zielone APC do zielonego APC. Jeśli wtyk da się osadzić w adapterze, nie oznacza to jeszcze, że taki tor powinien pracować na stałe. Właśnie tutaj najłatwiej o kosztowny, a zupełnie zbędny kompromis.
Jak go poprawnie zamontować i czego unikać
Najwięcej strat nie bierze się z samego pigtaila, tylko z niedbałego montażu. Włókno jest delikatne, ferrula wymaga czystości, a każdy zbyt ciasny łuk albo przygnieciony odcinek potrafi zepsuć efekt nawet dobrze wykonanego spawu.
- Sprawdź zgodność poleru i typu włókna z resztą toru.
- Oczyść końcówkę i przygotuj włókno do spawania.
- Załóż koszulkę termokurczliwą i ułóż spaw w kasecie bez naprężenia.
- Zostaw sensowny zapas włókna, ale nie upychaj go na siłę.
- Po złożeniu sprawdź tor pomiarem tłumienia albo reflektometrem, jeśli instalacja tego wymaga.
Ja szczególnie pilnuję trzech rzeczy: czystej ferruli, prawidłowego adaptera i promienia gięcia. Reszta zwykle wynika z doświadczenia, ale te trzy błędy psują najwięcej instalacji. Do tego dochodzi jeszcze jedna pułapka, o której początkujący często zapominają: pigtail 250 µm i 900 µm to nie jest ta sama wygoda prowadzenia, więc trzeba to uwzględnić już na etapie projektu. Jeśli montaż jest poprawny, zostaje już tylko rozsądnie kupić odpowiednią partię.
Co sprawdzam przed zamówieniem większej partii
W polskich ofertach pojedyncze sztuki popularnych wersji 1-2 m kosztują zwykle kilka złotych netto za sztukę. W praktyce widuję ceny od ok. 2,33 zł netto za 1,5 m do ok. 3,01 zł netto za 2 m, a detaliczne oferty brutto dla podobnych długości potrafią wynosić około 3,26-5,81 zł. Drożej wychodzą zwykle wersje z lepszym włóknem G.657A2, płaszczem LSZH, bardziej rozbudowanym opisem technicznym albo zestawy wielokolorowe.
| Co podnosi cenę | Co to oznacza dla kupującego |
|---|---|
| Włókno G.657A2 | Zwykle płacisz więcej, ale dostajesz większy komfort pracy w ciasnych trasach |
| Powłoka 900 µm zamiast 250 µm | Najczęściej łatwiejszy montaż i lepsza organizacja w kasecie |
| Płaszcz LSZH | Bezpieczniejszy wybór do wnętrz budynków, często z niewielką dopłatą |
| Lepsza dokumentacja i testy | Mniejsze ryzyko partii o nierównych parametrach |
| Zakup pojedynczy vs zestaw 12 sztuk | Komplet bywa droższy jednorazowo, ale zwykle lepiej porządkuje większą instalację |
Jeśli kupuję do jednej kasety, biorę wariant 900 µm, LSZH i długość z lekkim zapasem. Przy większym zamówieniu wolę dopłacić do powtarzalnych parametrów niż oszczędzać na sztuce, bo w światłowodzie każda drobna oszczędność potrafi później kosztować więcej czasu na poprawki. To właśnie ten rodzaj decyzji zwykle robi największą różnicę między instalacją „działa” a instalacją, którą naprawdę dobrze się serwisuje.
