Dobór odpowiedniego okablowania decyduje nie tylko o tym, czy urządzenie zadziała, ale też o bezpieczeństwie, spadkach napięcia i trwałości całej instalacji. W praktyce najwięcej problemów bierze się z pomylenia kabla do układania w ścianie z wersją do gruntu albo z niedoszacowania przekroju żył. Poniżej rozbieram temat na czynniki pierwsze: czym różnią się popularne typy, jak czytać oznaczenia, jaki materiał wybrać i gdzie najłatwiej popełnić kosztowny błąd.
Najważniejsze rzeczy, które od razu uporządkują temat
- Nie patrzę wyłącznie na nazwę handlową. Liczy się budowa, izolacja, odporność mechaniczna i środowisko pracy.
- Do domu najczęściej trafiają YDY, YDYp i ich odpowiedniki, ale do ogrodu, gruntu albo sprzętu ruchomego potrzebne są inne rozwiązania.
- Przekrój ma znaczenie równie duże jak moc urządzenia. Zbyt cienkie żyły to większe grzanie i spadki napięcia.
- Kolor izolacji pomaga, ale nie zastępuje pomiaru. W starszych instalacjach nie wolno ufać tylko barwie.
- Najczęstszy błąd to zakup “uniwersalny”. W praktyce każdy scenariusz wymaga trochę innej konstrukcji.
Czym właściwie jest przewód i kiedy mówimy już o kablu
Najprościej: to element, który prowadzi energię albo sygnał z jednego punktu do drugiego. W codziennym języku słowa „kabel” i „przewód” bywają mieszane, ale technicznie warto patrzeć przede wszystkim na konstrukcję. Dla mnie kluczowe są cztery rzeczy: żyła przewodząca, izolacja, ewentualny płaszcz zewnętrzny oraz odporność na warunki pracy.
Jeżeli coś ma pracować w ścianie, w rozdzielnicy, przy urządzeniu lub w gruncie, to nie wystarczy samo „miedź w środku”. Różnica między rozwiązaniami polega na tym, jak dobrze znoszą wilgoć, zginanie, UV, ściskanie i przypadkowe uszkodzenia. Najważniejsze nie jest więc to, jak nazwa brzmi na etykiecie, ale do czego dana konstrukcja została zaprojektowana.
W praktyce przydatne jest jeszcze jedno rozróżnienie: żyła sztywna sprawdza się lepiej w instalacji stałej, a linka, czyli wiele cienkich drucików, daje większą elastyczność. To właśnie ona decyduje, czy dany odcinek nadaje się do ruchu, ciasnych zakrętów i częstego zginania. Z tego powodu nie każdy element „do prądu” nadaje się do tego samego zadania.
Skoro już wiadomo, co odróżnia podstawowe konstrukcje, warto zobaczyć, jakie typy faktycznie spotyka się najczęściej w domu i przy sprzęcie.
Jakie rodzaje spotkasz najczęściej w domu i przy sprzęcie
Ja zwykle dzielę to pytanie na zastosowanie, a nie na katalogowe skróty. Dzięki temu szybciej widać, co ma sens w ścianie, co przy urządzeniu, a co na zewnątrz. Poniższe zestawienie obejmuje rozwiązania, które realnie pojawiają się w mieszkaniach, domach, garażach i prostych instalacjach technicznych.
| Typ | Gdzie się sprawdza | Najważniejsza zaleta | Czego nie robić |
|---|---|---|---|
| YDY / YDYp | Instalacje stałe wewnątrz budynku, pod tynkiem i natynkowo | Popularny wybór, łatwy montaż, wygodny w typowych pracach remontowych | Nie układać w gruncie ani w miejscach narażonych na silną wilgoć bez odpowiedniego zabezpieczenia |
| YKY | Ogród, zasilanie budynku pomocniczego, garaż, trasa w gruncie | Mocniejsza ochrona przed warunkami zewnętrznymi i uszkodzeniami | Nie zastępować nim elastycznego kabla przy sprzęcie, który pracuje w ruchu |
| OMY / OWY | Przedłużacze, sprzęt przenośny, elektronarzędzia | Duża giętkość, wygoda przy częstym zwijaniu i rozwijaniu | Nie chować na stałe w ścianie jak instalacji stałej |
| LgY / DY | Rozdzielnice, szafy sterownicze, połączenia wewnętrzne | Łatwe prowadzenie w ciasnej przestrzeni, dobra elastyczność | Nie traktować jako zamiennika do wszystkich zastosowań “na zapas” |
| Sygnałowe ekranowane | Audio, monitoring, automatyka, transmisja danych | Mniejsza podatność na zakłócenia elektromagnetyczne | Nie prowadzić bez potrzeby równolegle z mocnymi liniami zasilającymi |
W praktyce najwięcej sensu ma prosty test: czy odcinek ma być stały, ruchomy, zewnętrzny czy sygnałowy. Jeśli na to pytanie odpowiesz źle, sama nazwa handlowa niewiele pomoże. Z tej samej przyczyny przechodzę teraz do przekroju i materiału, bo to one najczęściej decydują o tym, czy instalacja będzie działać stabilnie.
Jak dobrać przekrój i materiał, żeby instalacja nie grzała się ani nie traciła napięcia
Ja zaczynam od trzech pytań: jaka jest moc odbiornika, jak długa będzie trasa i czy przewidywany odcinek będzie układany w ścianie, na wierzchu czy w warunkach zewnętrznych. Sama moc to za mało, bo przy dłuższym przebiegu rośnie spadek napięcia, a przy zbyt małym przekroju wzrasta temperatura pracy. To właśnie dlatego ta decyzja nie powinna być podejmowana „na oko”.
| Zastosowanie | Typowy przekrój żył | Co to oznacza w praktyce |
|---|---|---|
| Oświetlenie | 1,5 mm² | Zwykle wystarcza w standardowych obwodach, ale długość trasy nadal ma znaczenie. |
| Gniazda ogólnego użytku | 2,5 mm² | Najczęstszy wybór w mieszkaniach i domach jednorodzinnych. |
| Sprzęt o większym poborze mocy | 4 mm² | Przydaje się tam, gdzie obciążenie jest wyższe albo odcinek jest dłuższy. |
| Duże odbiorniki trójfazowe | 5x2,5 mm², 5x4 mm² lub 5x6 mm² | Dobór zależy od mocy, zabezpieczenia i długości linii. |
Miedź pozostaje standardem w budownictwie mieszkaniowym, bo dobrze przewodzi, łatwo ją zakończyć w zaciskach i jest przewidywalna w eksploatacji. Aluminium bywa używane w wybranych zastosowaniach, ale wymaga większej ostrożności przy doborze przekroju i złącz. W praktyce to nie materiał sam w sobie jest problemem, tylko niedopasowanie go do warunków pracy.
Jeżeli odcinek jest długi, nie patrzę wyłącznie na tabelę z mocą. Liczy się też sposób ułożenia, temperatura otoczenia i liczba obciążonych żył w jednym miejscu. To szczególnie ważne przy zasilaniu garażu, ogrodu, warsztatu albo sprzętu, który pracuje długo bez przerw. Kiedy to już jest jasne, trzeba jeszcze poprawnie odczytać kolory i oznaczenia, bo tam najłatwiej o kosztowną pomyłkę.
Kolory żył i oznaczenia, które trzeba rozumieć
Jeśli mam wskazać jeden obszar, w którym początkujący mylą się najczęściej, to są właśnie barwy izolacji. Kolor pomaga szybko rozpoznać funkcję, ale nie daje pełnej gwarancji, zwłaszcza w starszych instalacjach. Dlatego traktuję go jako wskazówkę, a nie jedyne źródło prawdy.
| Kolor lub oznaczenie | Znaczenie | Uwaga praktyczna |
|---|---|---|
| Brązowy, czarny, szary | Żyła fazowa | W układzie trójfazowym oznacza kolejne fazy i zasila odbiorniki. |
| Niebieski | Żyła neutralna | Powinien być prowadzony zgodnie z układem instalacji, a nie “na skróty”. |
| Żółto-zielony | Żyła ochronna | Nie służy do zwykłego zasilania odbiorników. |
| PEN | Połączenie funkcji ochronnej i neutralnej | Spotykane w starszych układach, wymaga szczególnej ostrożności i poprawnej identyfikacji. |

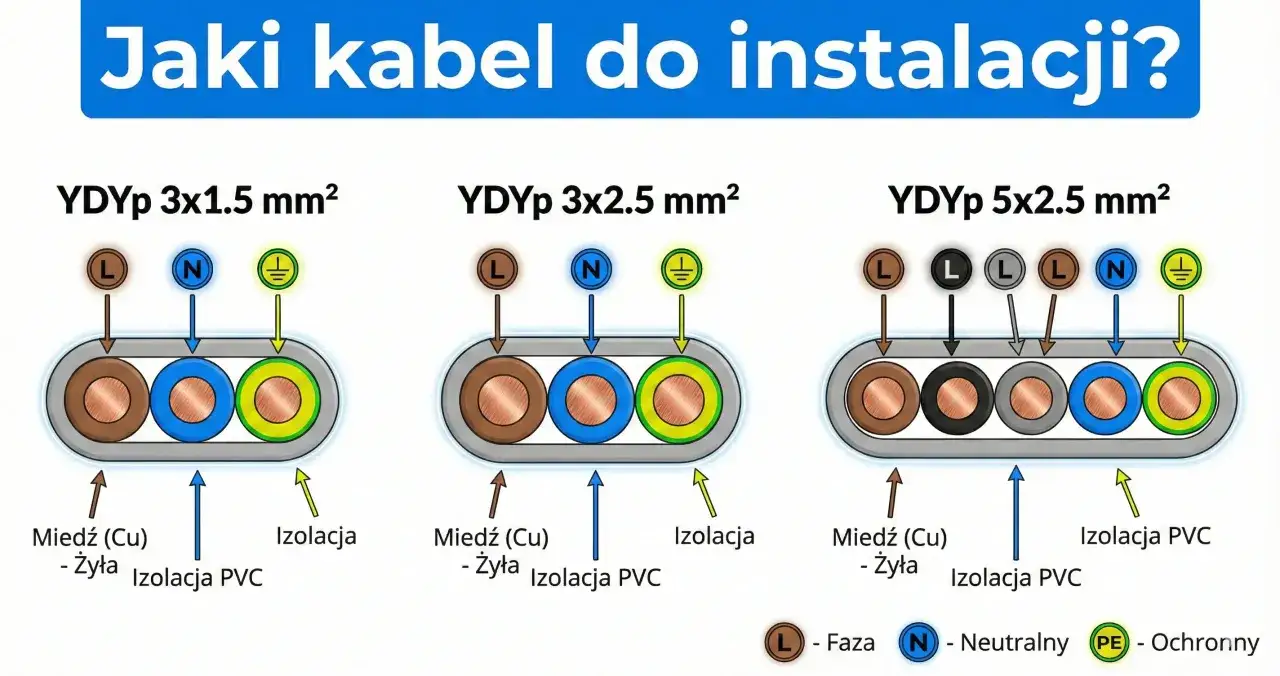

Na samej obudowie lub izolacji spotkasz też oznaczenia typu 3x1,5 mm² albo 5x2,5 mm². Pierwsza liczba mówi o liczbie żył, a druga o ich przekroju. To bardzo przydatne, bo od razu widać, czy masz do czynienia z prostym obwodem jednofazowym, czy z zasilaniem dla większego odbiornika. Im szybciej nauczysz się czytać takie skróty, tym mniej przypadkowych zakupów zrobisz.
Kolory i oznaczenia rozwiązują jednak tylko część problemu. Równie ważne jest to, gdzie konkretny typ ma pracować, bo inna konstrukcja sprawdzi się w ścianie, a inna przy sprzęcie, który codziennie się porusza.
Gdzie każdy typ sprawdza się najlepiej w praktyce
Tu zwykle odcinam dyskusję od katalogu i sprowadzam wszystko do scenariusza. Jeśli coś ma leżeć w ścianie, potrzebuję rozwiązania do instalacji stałej. Jeśli ma wisieć przy urządzeniu i znosić zginanie, wybieram wersję giętką. Jeśli ma pracować na zewnątrz, stawiam na odporność na wilgoć, UV i uszkodzenia mechaniczne.
| Sytuacja | Co wybrać | Dlaczego |
|---|---|---|
| Ściana, sufit, instalacja podtynkowa | Kabel do instalacji stałej, często płaski lub okrągły zależnie od prowadzenia | Łatwo go ułożyć, a po zabudowaniu pracuje stabilnie przez lata |
| Ogród, elewacja, grunt | Wersja przeznaczona do warunków zewnętrznych | Lepsza ochrona przed wilgocią, promieniowaniem UV i naciskiem gruntu |
| Urządzenie, które się porusza | Kabel giętki | Wielokrotne zginanie nie niszczy go tak szybko jak sztywnej żyły |
| Audio, monitoring, automatyka, dane | Odcinek ekranowany | Ekran ogranicza zakłócenia elektromagnetyczne i stabilizuje sygnał |
| Rozdzielnica lub szafa sterownicza | Linka lub inny elastyczny wariant przeznaczony do połączeń wewnętrznych | Łatwiej go ułożyć w ciasnej przestrzeni i poprawnie zakończyć na zaciskach |
Właśnie tutaj pojawia się największy błąd zakupowy: ktoś bierze produkt „do wszystkiego”, a później dziwi się, że w ścianie jest niewygodny, w ogrodzie za słabo chroniony, a przy urządzeniu zaczyna się łamać. Uniwersalność brzmi atrakcyjnie, ale w instalacjach technicznych zwykle oznacza kompromis, nie najlepszy wybór. Dlatego na koniec zostawiam prostą listę kontroli, którą sam stosuję przed zakupem.
Co sprawdzić przed zakupem, żeby okablowanie działało latami
- Środowisko pracy. Najpierw ustalam, czy element będzie w suchym wnętrzu, na zewnątrz, w gruncie czy przy ruchomym urządzeniu.
- Obciążenie i długość trasy. Jeśli odcinek jest długi, sam przekrój „z tabeli” może już nie wystarczyć.
- Liczba żył. Warto od razu policzyć, czy potrzebujesz wersji 3-, 4- czy 5-żyłowej.
- Materiał i rodzaj zakończeń. Miedź, aluminium, linka albo żyła sztywna wymagają innych zacisków i innego podejścia do montażu.
- Odporność na temperaturę, wilgoć i UV. To szczególnie ważne poza wnętrzem budynku.
- Zapas metrażu. Przy planowaniu biorę zwykle 10-15% rezerwy, bo poprawki na miejscu zawsze są bardziej kosztowne niż rozsądny zapas.
- Rozdzielenie zasilania od sygnału. Tam, gdzie przesyłasz dane lub audio, trzymam się z dala od mocnych linii zasilających.
Jeśli miałbym zostawić jedną praktyczną zasadę, to tę: najpierw określam warunki pracy, potem moc i długość, a dopiero na końcu patrzę na nazwę handlową. Takie podejście oszczędza pieniądze, nerwy i poprawki, a przy instalacjach technicznych właśnie o to chodzi. Wybór zrobiony w tej kolejności zwykle działa długo i bez niespodzianek.
