W praktyce interfejs uart wciąż jest jednym z najprostszych sposobów na wymianę danych między mikrokontrolerem, modułem komunikacyjnym i komputerem. Dobrze sprawdza się w debugowaniu, konfiguracji urządzeń i prostych połączeniach punkt-punkt, ale tylko wtedy, gdy poprawnie ustawisz ramkę, poziomy napięć i prędkość transmisji. W tym tekście rozkładam temat na czynniki pierwsze, bez zbędnej teorii, za to z naciskiem na to, co naprawdę psuje komunikację.
Najważniejsze fakty o porcie szeregowym, które warto mieć pod ręką
- UART to asynchroniczna komunikacja szeregowa: nie ma wspólnego zegara, więc obie strony muszą mieć zgodne ustawienia transmisji.
- Najczęstszy format to 8N1, czyli 8 bitów danych, bez parzystości i 1 bit stopu.
- Na poziomie połączenia trzeba dopasować TX, RX, masę i poziomy napięć; samo skrzyżowanie przewodów nie wystarczy.
- RS-232, I2C i SPI rozwiązują inne problemy, więc nie są zamiennikami 1:1.
- Losowe znaki, framing error albo cisza na linii zwykle oznaczają błąd konfiguracji, a nie uszkodzony układ.
Czym jest UART i kiedy naprawdę się przydaje
To sprzętowy interfejs do przesyłania danych szeregowo, bit po bicie, bez osobnej linii zegara. Nadajnik zamienia bajt na ramkę, odbiornik odtwarza z niej dane, a całość działa zwykle w pełnym dupleksie, czyli jednocześnie w obie strony. W praktyce jest to jedno z najbardziej bezpośrednich połączeń w elektronice: proste, tanie i bardzo wygodne przy uruchamianiu urządzeń.
Najczęściej korzystam z niego przy konsolach debugowych, modułach GPS, Bluetooth, odbiornikach telemetrycznych, sterownikach, rejestratorach i wszędzie tam, gdzie urządzenie ma coś powiedzieć człowiekowi albo drugiemu kontrolerowi. To rozwiązanie świetne do prostych połączeń punkt-punkt, ale słabe tam, gdzie potrzebujesz wielu urządzeń na wspólnej magistrali albo długiego, odpornego na zakłócenia toru przesyłu.
Ważne jest też rozróżnienie między warstwą logiczną a elektryczną. Sam UART opisuje sposób ramek i transmisji, ale nie narzuca jednego standardu napięć, dlatego w praktyce można spotkać sygnały 3,3 V, 5 V albo interfejsy wymagające dodatkowego transceivera. To właśnie ten detal najczęściej decyduje, czy połączenie działa od razu, czy zamienia się w serię przypadkowych znaków.
Skoro wiadomo już, gdzie ten interfejs ma sens, warto zobaczyć, jak dokładnie wygląda jedna ramka i dlaczego jej układ ma tak duże znaczenie.
Jak wygląda ramka danych
Transmisja nie startuje od gołego bajtu. Najpierw pojawia się bit startu, potem właściwe dane, opcjonalny bit parzystości i na końcu bit lub bity stopu. Linia w stanie spoczynku jest zwykle wysoka, a bit startu schodzi do zera, żeby odbiornik wiedział, że zaczyna się nowy znak.
| Element ramki | Rola | Co to oznacza w praktyce |
|---|---|---|
| Bit startu | Informuje odbiornik, że transmisja właśnie się zaczyna | Bez niego odbiornik nie wie, kiedy zacząć próbkowanie bitów |
| Bity danych | Przenoszą właściwą informację | Najczęściej spotyka się 7 lub 8 bitów, przy czym 8 bitów to dziś standard |
| Bit parzystości | Pomaga wykryć część błędów transmisji | Może być wyłączony albo ustawiony jako parzysty lub nieparzysty |
| Bit stopu | Zamyka ramkę i przywraca stan spoczynku | Najczęściej używa się 1 lub 2 bitów stopu |
Jeśli ustawisz typowy format 8N1, to na każdy znak przypada 10 bitów na linii: 1 start, 8 danych i 1 stop. To oznacza, że użyteczny ładunek stanowi 80 procent przesyłu, a reszta to narzut potrzebny do synchronizacji. Dla małych wiadomości ten kompromis jest zwykle akceptowalny, bo prostota wygrywa z czystą wydajnością.
W praktyce ważne jest jeszcze to, że bity są wysyłane w określonej kolejności, zwykle zaczynając od najmłodszego bitu. Gdy widzę dziwne wartości bajtów po stronie odbiornika, bardzo często źródłem problemu jest właśnie zły format ramki, a nie sam układ scalony.
To prowadzi do najważniejszej części wdrożenia: połączenia przewodów i zgodnych ustawień po obu stronach.

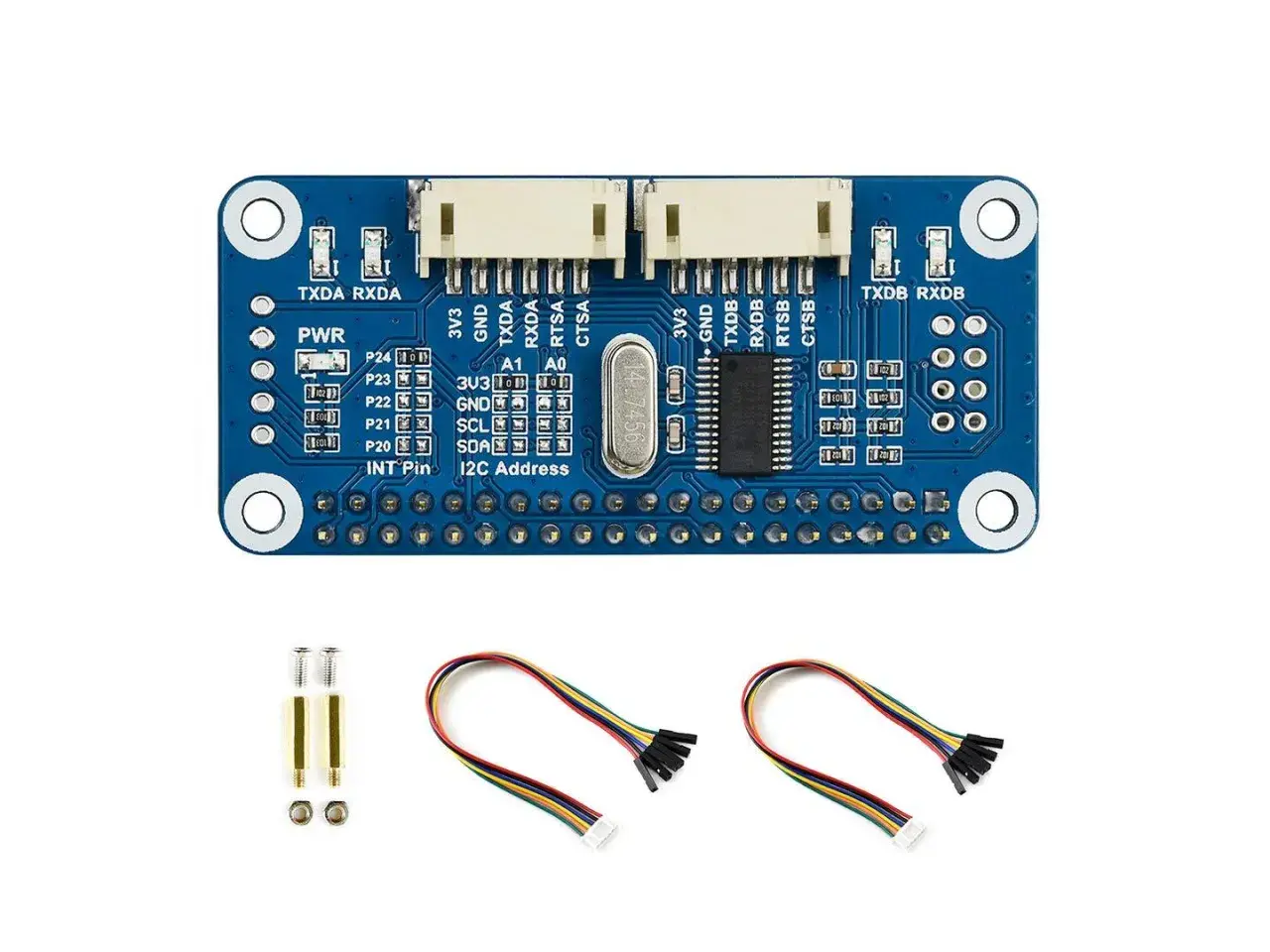

Jak poprawnie połączyć urządzenia
Najprostsze połączenie wymaga trzech rzeczy: skrzyżowania linii TX i RX, wspólnej masy oraz zgodnych parametrów transmisji. Nadawanie wychodzi z TX jednego urządzenia i trafia na RX drugiego, a nie odwrotnie. Bez wspólnego punktu odniesienia sygnał może wyglądać poprawnie na papierze, ale w praktyce nie będzie miał sensu dla odbiornika.
Gdy poziomy napięć się nie zgadzają, potrzebny jest translator poziomów lub odpowiedni transceiver. To szczególnie ważne przy łączeniu logiki 3,3 V z 5 V, bo nie każde wejście toleruje wyższe napięcie. W przypadku klasycznego RS-232 sprawa jest jeszcze bardziej odmienna, bo tam sygnały mają inne poziomy i często także odwróconą polaryzację.
| Parametr | Co musi się zgadzać | Co zwykle się psuje przy błędzie |
|---|---|---|
| Prędkość transmisji | Ta sama po obu stronach | Pojawiają się losowe znaki albo zupełnie nieczytelny tekst |
| Liczba bitów danych | Najczęściej 8 po obu stronach | Odbiornik może interpretować znak inaczej niż nadajnik |
| Parzystość | Wyłączona albo ustawiona identycznie | Framing error lub odrzucanie ramek |
| Bity stopu | Takie same po obu stronach | Ramki są ucinane albo źle domykane |
| Poziom napięcia | Zgodny z logiką układu lub zewnętrznym konwerterem | Brak komunikacji albo ryzyko uszkodzenia wejścia |
| Kontrola przepływu | CTS/RTS tylko wtedy, gdy obie strony je obsługują | Transfer zatrzymuje się albo gubi dane przy większym obciążeniu |
Jeżeli urządzenie ma piny CTS i RTS, czyli sygnały do wstrzymywania i wznawiania nadawania, nie traktuję ich jako obowiązkowych dodatków. W wielu prostych zastosowaniach wystarczy sam TX, RX i masa. Kontrola przepływu ma sens wtedy, gdy odbiornik naprawdę potrzebuje mechanizmu „zwolnij, bo nie nadążam”, a nie jako ozdoba w schemacie.
Po stronie praktycznej bardzo pomaga też krótka checklista: najpierw sprawdzam masę, potem skrzyżowanie linii, następnie poziomy logiczne, a dopiero na końcu ustawienia portu. Jeśli zaczniesz od oprogramowania bez upewnienia się, że fizyczny tor sygnału jest poprawny, łatwo stracić czas na szukanie problemu w złym miejscu.
Gdy połączenie jest już jasne, dobrze zestawić UART z innymi popularnymi interfejsami, bo to zwykle rozstrzyga, czy w danym projekcie naprawdę ma sens.
UART a RS-232, I2C, SPI i USART
To nie jest walka o to, który interfejs jest lepszy. Każdy rozwiązuje inny problem, a w elektronice największy błąd zaczyna się wtedy, gdy miesza się warstwę logiczną z elektryczną albo zakłada, że wszystko da się podłączyć tak samo.
| Interfejs | Zegar | Liczba linii | Typowe zastosowanie | Mocne strony | Ograniczenia |
|---|---|---|---|---|---|
| UART | Brak wspólnego zegara | TX, RX, masa | Debug, moduły komunikacyjne, proste połączenia punkt-punkt | Prosty start, mało przewodów, łatwe uruchamianie | Brak adresowania, nie jest to magistrala wielourządzeniowa |
| RS-232 | Brak wspólnego zegara | TX, RX, masa i konwerter poziomów | Starsze komputery, urządzenia przemysłowe, serwis | Lepszy dystans i odporność niż goła logika TTL | To standard elektryczny, nie zamiennik UART-u 1:1 |
| I2C | Tak, wspólny zegar | Dwie linie sygnałowe plus masa | Czujniki i peryferia na jednej płytce | Adresowanie wielu urządzeń na jednej magistrali | Wrażliwość na pojemność linii i długość połączeń |
| SPI | Tak, wspólny zegar | Co najmniej cztery linie | Szybkie pamięci, wyświetlacze, czujniki | Duża prędkość i niskie opóźnienia | Więcej przewodów i osobne linie wyboru układów |
| USART | Może działać synchronicznie i asynchronicznie | Zależnie od trybu | Mikrokontrolery, które oferują szerszy blok komunikacyjny | Większa elastyczność w jednym peryferium | W praktyce często używa się go po prostu w trybie UART |
Jeśli projekt wymaga kilku urządzeń na wspólnej magistrali, zwykle patrzę najpierw na I2C albo SPI. Jeśli potrzebuję prostego, pewnego kanału do konsoli, bootloadera albo modułu zewnętrznego, UART nadal wygrywa minimalizmem. Gdy potrzebny jest większy dystans lub odporność na zakłócenia, sam port szeregowy bywa za słaby i trzeba sięgnąć po inny warstwowo interfejs, na przykład z transceiverem różnicowym.
Na tym etapie warto też zapytać nie tylko „co wybrać”, ale „co najczęściej psuje komunikację”. I tu zwykle lista jest zaskakująco krótka.
Najczęstsze błędy i objawy w praktyce
Przy uruchamianiu linii szeregowej najwięcej problemów wynika z kilku powtarzalnych pomyłek. Dobra wiadomość jest taka, że większość z nich da się wykryć bardzo szybko, jeśli czytelnie obserwujesz objawy, zamiast zgadywać na ślepo.
| Objaw | Najbardziej prawdopodobna przyczyna | Co sprawdzić najpierw |
|---|---|---|
| Losowe znaki w terminalu | Niepasująca prędkość albo zły format ramki | Prędkość transmisji, bity danych, parzystość i bity stopu |
| Całkowita cisza | Pomylone TX i RX, brak masy lub zły pin w mikrokontrolerze | Okablowanie i konfigurację funkcji alternatywnej pinów |
| Działa tylko na krótkim przewodzie | Za wysokie poziomy szumów albo brak konwersji poziomów | Napięcia logiczne i jakość połączenia |
| Framing error | Niepasujące bity stopu lub parzystość | Ustawienia portu po obu stronach |
| Dane znikają przy większym ruchu | Brak kontroli przepływu lub zbyt mały bufor odbiornika | CTS/RTS, bufor odbiornika i tempo opróżniania danych |
| Znak wygląda dobrze tylko co drugi raz | Inwersja sygnału albo niezgodny poziom elektryczny | Typ interfejsu i charakter sygnału |
Z mojego doświadczenia wynika, że najwięcej czasu traci się na dwóch rzeczach: pomylone TX/RX i niezgodne poziomy napięć. Dopiero potem pojawiają się bardziej subtelne problemy, takie jak błędny oscillator, mało stabilny software serial czy konflikty z konfiguracją pinów. Jeśli masz terminal i oscyloskop albo choćby prosty analizator logiczny, diagnostyka przyspiesza wielokrotnie.
Te same błędy pokazują też, gdzie UART ma swoje granice i kiedy lepiej przestać go forsować.
Kiedy UART ma sens, a kiedy lepiej wybrać inny interfejs
Najlepiej sprawdza się tam, gdzie liczy się prostota. Konsola debugowa, aktualizacja firmware, komunikacja z modułem GSM, GPS albo prostym sterownikiem to scenariusze, w których naprawdę nie potrzebuję nic bardziej skomplikowanego. Szybkie uruchomienie i mała liczba przewodów mają tu większą wartość niż elegancka, ale cięższa infrastruktura.
Słabiej wypada wtedy, gdy projekt zaczyna rosnąć. Jeżeli na jednej płytce mam wiele czujników, kilka adresowalnych układów albo potrzebę większej przepustowości, zwykle szybciej dochodzę do I2C lub SPI. Jeżeli problemem stają się zakłócenia, odległość lub środowisko przemysłowe, sam UART bez odpowiedniej warstwy fizycznej przestaje być rozsądnym wyborem.
Warto też uważać na emulację programową. Bit-banging, czyli programowe odtwarzanie sygnałów na pinach bez wsparcia sprzętowego peryferium, bywa użyteczny, gdy mikrokontroler nie ma wolnego modułu komunikacyjnego, ale kosztuje czas procesora i jest bardziej wrażliwy na jitter. Do prostych, wolniejszych zastosowań wystarczy, lecz jako stała podstawa komunikacji w bardziej wymagającym projekcie zwykle wolę sprzętowy kontroler.
Na końcu zostaje już tylko praktyczna kontrola przed startem. To mały krok, ale w elektronice właśnie takie kroki oszczędzają najwięcej czasu.
Co sprawdzam przed pierwszym uruchomieniem linii szeregowej
- Czy TX jednego urządzenia trafia do RX drugiego, a nie odwrotnie.
- Czy oba układy mają wspólną masę.
- Czy poziomy logiczne są zgodne albo obsługiwane przez konwerter poziomów.
- Czy prędkość transmisji, liczba bitów danych, parzystość i bity stopu są identyczne.
- Czy terminal lub sterownik nie wymusza kontroli przepływu, której druga strona nie obsługuje.
- Czy w mikrokontrolerze poprawnie ustawiono funkcję alternatywną pinów i właściwy port peryferyjny.
- Czy przewód nie jest zbyt długi jak na założony poziom sygnału i środowisko pracy.
Jeśli miałbym zostawić jedną praktyczną radę, byłaby prosta: przy komunikacji szeregowej najpierw sprawdź fizyczne połączenie i napięcia, dopiero potem konfigurację programu. W większości projektów to właśnie ta kolejność najszybciej prowadzi do działającej transmisji i oszczędza godzinę bezsensownego szukania błędu w złym miejscu.
