W instalacji elektrycznej ta jedna liczba potrafi zdecydować o tym, czy zabezpieczenie zadziała szybko, czy za późno. Tematem jest impedancja pętli zwarcia, czyli parametr, który mówi mi, jak łatwo popłynie prąd uszkodzeniowy i czy układ ochronny zdąży odłączyć zasilanie, zanim przewody albo obudowa urządzenia staną się zagrożeniem. Opisuję tu, jak ją rozumieć, jak mierzyć, jak czytać wynik i co zrobić, gdy odczyt wygląda podejrzanie.
Najważniejsze rzeczy, które warto wiedzieć przed pomiarem
- Im mniejsza wartość pętli zwarciowej, tym większy prąd zwarciowy i większa szansa na szybkie zadziałanie zabezpieczenia.
- W układzie TN wynik porównuje się przede wszystkim z warunkiem Zs ≤ U0 / Ia.
- Przy wyłącznikach nadprądowych typ B, C i D granice są różne, bo inny jest prąd zadziałania członu zwarciowego.
- W obwodach z RCD sam pomiar pętli nie zawsze wystarcza, bo liczy się też sposób działania różnicówki i ciągłość przewodu ochronnego.
- Na wynik wpływają długość przewodu, przekrój, jakość połączeń, temperatura i metoda testu.
Co oznacza ten parametr w realnej instalacji
W praktyce patrzę na to tak: pętla obejmuje drogę prądu od miejsca zwarcia do źródła i z powrotem przez przewód ochronny, PEN albo ziemię. W tej drodze liczy się nie tylko opór żyły, ale też elementy połączeń, styki, rozgałęzienia i reaktancja przewodów, dlatego mówimy o impedancji, a nie o samej rezystancji.
Im większa impedancja tej pętli, tym mniejszy prąd zwarciowy. A to oznacza prostą rzecz: zabezpieczenie może zadziałać zbyt wolno albo w ogóle nie osiągnąć warunków odłączenia przewidzianych dla danego układu sieci. Z tego powodu ta jedna wartość jest w praktyce testem całego toru ochronnego, nie tylko kabla przy gniazdku.
Jeżeli rozumiesz już ten mechanizm, łatwiej przejść do pytania, które interesuje większość osób: jaka wartość jest jeszcze dobra, a jaka zaczyna być problemem.
Jak ocenić, czy wynik jest jeszcze bezpieczny
Najprostszy punkt odniesienia to zależność Zs ≤ U0 / Ia. W sieci 230 V oznacza to, że im wyższy prąd wyłączający zabezpieczenia, tym niższa dopuszczalna impedancja pętli. Właśnie dlatego ten sam obwód może być poprawny z wyłącznikiem B16, a po zmianie na C16 już nie przejść próby.
| Zabezpieczenie | Prąd wyłączający Ia | Maks. Zs przy 230 V | Co to znaczy w praktyce |
|---|---|---|---|
| B10 | około 50 A | 4,60 Ω | Dość łagodny próg, często spotykany w prostszych obwodach końcowych. |
| B16 | około 80 A | 2,88 Ω | Dobry punkt odniesienia dla typowych gniazd i wielu obwodów domowych. |
| C16 | około 160 A | 1,44 Ω | Wymaga wyraźnie lepszej pętli, bo człon zwarciowy reaguje później niż w B. |
| D16 | około 320 A | 0,72 Ω | Stosowany tam, gdzie są większe prądy rozruchowe, ale wymaga bardzo dobrej drogi zwarciowej. |
To są wartości orientacyjne dla typowych obwodów 230 V, oparte na uproszczonym doborze dla charakterystyk B, C i D. W finalnej ocenie zawsze sprawdzam też konkretny aparat, jego charakterystykę i warunki układu, bo rzeczywisty czas zadziałania zależy od całej konstrukcji zabezpieczenia, a nie od samego napisu na obudowie.
Kiedy już wiesz, jak czytać granice, naturalnie pojawia się kolejne pytanie: jak ten wynik w ogóle uzyskać, żeby był wiarygodny.
Jak wykonuję pomiar, żeby wynik miał sens

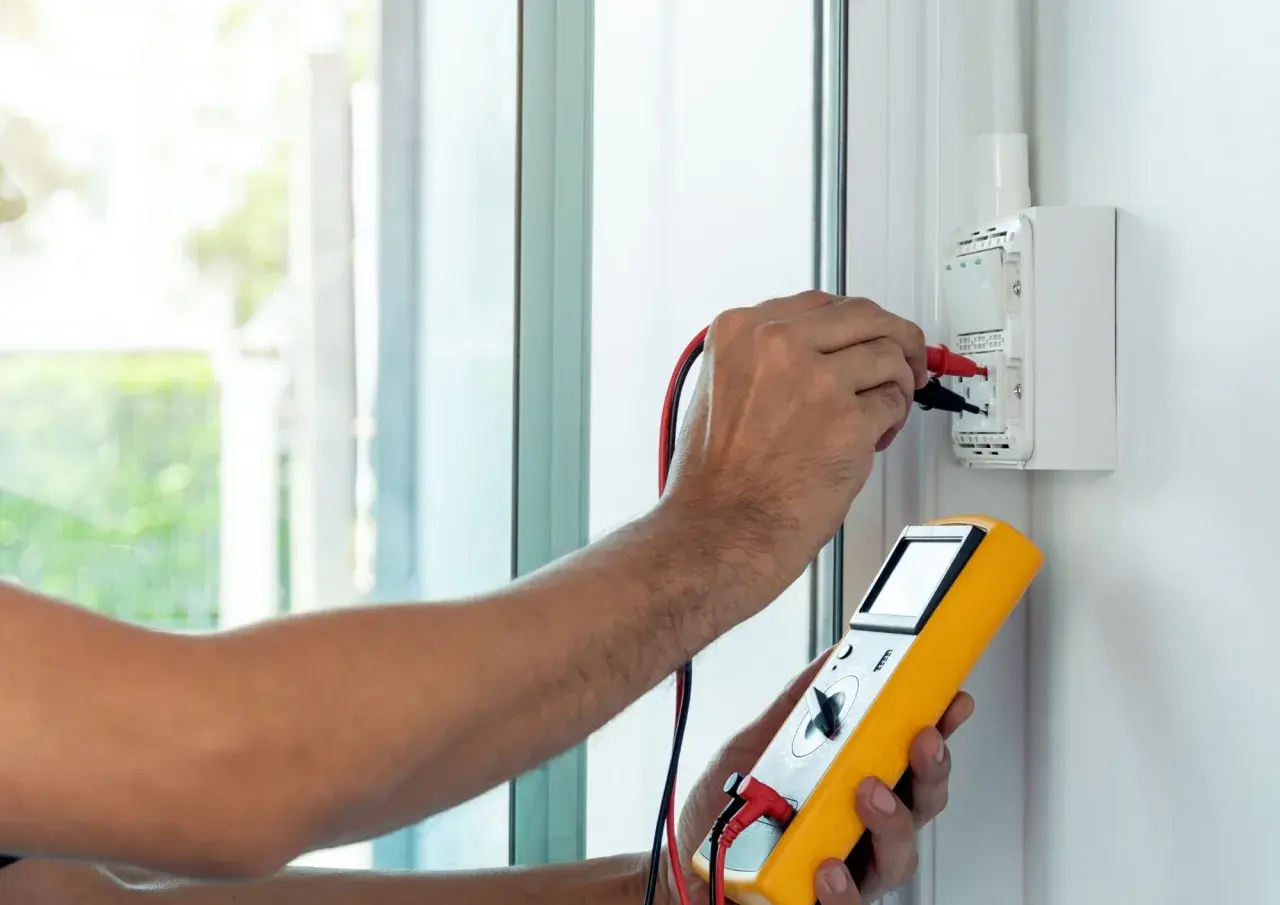

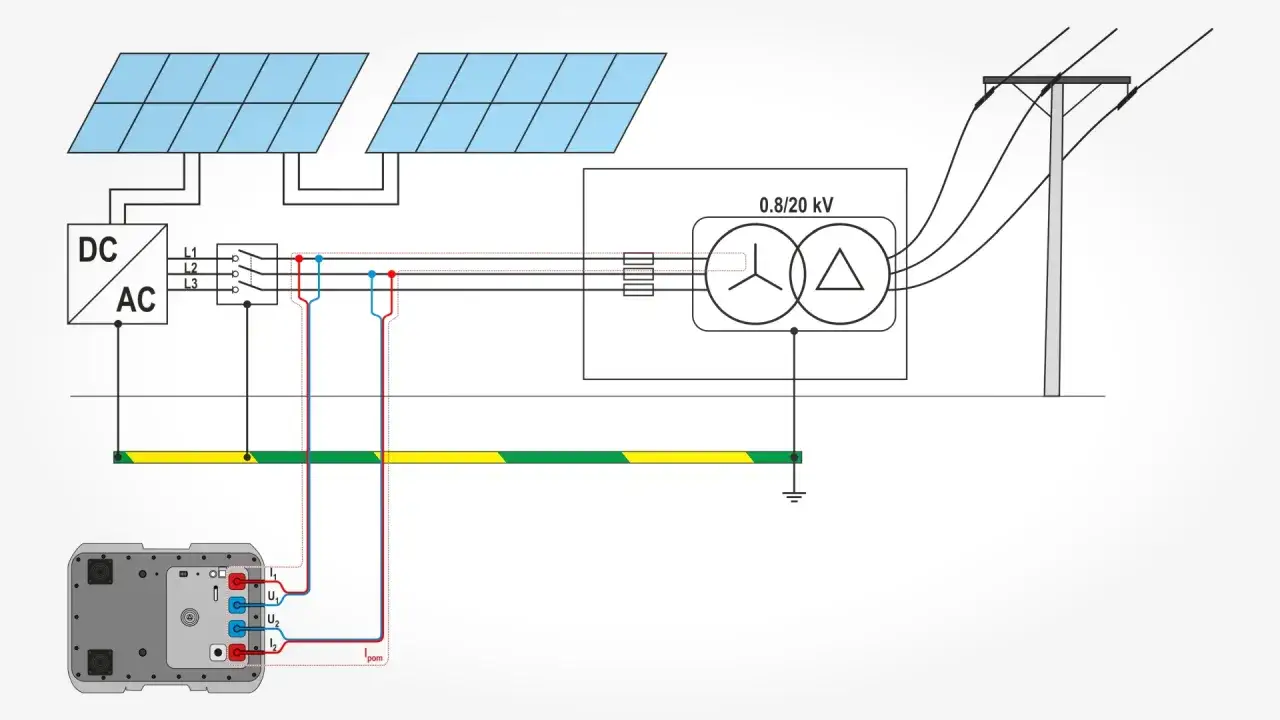

Pomiar robi się miernikiem instalacyjnym, który na krótko obciąża obwód i obserwuje spadek napięcia. To właśnie dlatego metoda bywa opisywana jako „sztuczne zwarcie” - urządzenie nie robi prawdziwego zwarcia, tylko na chwilę symuluje warunki, które pozwalają obliczyć impedancję pętli.
- Najpierw sprawdzam, jaki jest układ sieci i jakie zabezpieczenie chroni obwód.
- Potem upewniam się, że przewód ochronny i połączenia wyrównawcze są ciągłe, bo uszkodzony PE potrafi całkowicie zafałszować sens pomiaru.
- Następnie wybieram punkt końcowy obwodu, czyli miejsce najbardziej oddalone od rozdzielnicy, bo to zwykle tam warunki są najtrudniejsze.
- Wykonuję pomiar w trybie odpowiednim do obwodu: szybkim, jeśli nie ma ryzyka zadziałania RCD, albo bez wyzwalania, jeśli instalacja jest chroniona różnicówką.
- Na końcu porównuję wynik z dopuszczalną wartością dla konkretnego zabezpieczenia i układu sieci, a nie z jakąś ogólną normą „na oko”.
Na obwodach z RCD używam trybu bez wyzwalania tylko wtedy, gdy ma to sens techniczny. To wygodne rozwiązanie, ale nie idealne: może lekko zawyżyć odczyt, a przy złym doborze miernika nadal nie daje stuprocentowej gwarancji, że różnicówka nie zadziała. W praktyce bardziej ufam pomiarowi wykonanemu świadomie niż szybkiemu wynikowi bez kontekstu.
Jeżeli nie mam pewności co do metody, wracam do dokumentacji miernika i do rodzaju układu sieci, bo ten sam tester może pracować inaczej w TN i TT. To prowadzi wprost do interpretacji, która często robi większą różnicę niż sam pomiar.
Jak czytam wynik w układzie TN, TT i IT
Nie każda instalacja ocenia ten parametr tak samo. W domach i małych obiektach najczęściej spotykam układ TN-C-S albo TN-S, ale w praktyce trafiają się też TT i instalacje IT, zwłaszcza tam, gdzie projekt wymaga innego sposobu ochrony.
| Układ | Na co patrzę | Co oznacza zbyt wysoka wartość |
|---|---|---|
| TN-S / TN-C-S | Zs i prąd Ia zabezpieczenia nadprądowego | Zabezpieczenie może nie odłączyć zasilania w wymaganym czasie. |
| TT | Uziemienie, RCD i warunek odłączenia dla całego obwodu | Potrzebna jest korekta uziemienia, ochrony różnicowej albo obu elementów. |
| IT | Warunki pierwszego i drugiego uszkodzenia oraz monitoring izolacji | Jedna liczba nie daje pełnej odpowiedzi, potrzebna jest analiza całego układu. |
Najczęstszy błąd, który widzę u mniej doświadczonych osób, to próba oceniania wszystkiego jedną metodą. W TN patrzę przede wszystkim na szybkie odłączenie, w TT większe znaczenie ma cały tor uziemienia i różnicówka, a w IT wchodzą w grę zupełnie inne scenariusze uszkodzeń.
Jeżeli po tabeli coś nadal się nie zgadza, zwykle problem nie leży w samym mierniku, tylko w szczegółach pomiaru albo w samym torze przewodów.
Najczęstsze błędy, przez które wynik bywa mylący
- Pomiar wykonywany zbyt blisko rozdzielnicy, zamiast w najdalszym punkcie obwodu.
- Porównywanie wyniku z niewłaściwą charakterystyką zabezpieczenia, na przykład B zamiast C.
- Mylenie impedancji pętli z rezystancją izolacji albo z samą ciągłością przewodu ochronnego.
- Brak uwzględnienia, że rozgrzane przewody mają większą rezystancję niż zimne.
- Traktowanie trybu bez wyzwalania jako idealnie neutralnego, mimo że potrafi lekko zawyżyć odczyt.
- Ignorowanie słabych połączeń, nadpalonych zacisków i korozji, które często podnoszą wynik bardziej niż sam kabel.
W praktyce najwięcej fałszywych alarmów bierze się z pośpiechu. Jeden poprawnie wykonany pomiar w złym miejscu bywa mniej wart niż dwa średnio wykonane w punktach, które rzeczywiście mówią coś o całej pętli.
Gdy wynik wychodzi za wysoki, nie chodzi o to, żeby „jakoś przejść test”, tylko żeby znaleźć słabe ogniwo w torze ochronnym.
Co zrobić, gdy wynik jest za wysoki
Jeżeli odczyt przekracza granicę, nie zaczynam od wymiany bezpiecznika na mocniejszy. Najpierw szukam miejsca, w którym pętla traci najwięcej: połączeń, przekrojów, długości i jakości uziemienia. Dopiero później myślę o zmianie charakterystyki zabezpieczenia, bo to już ingerencja w projekt ochrony.
- Sprawdzam ciągłość przewodu ochronnego, PEN i połączeń wyrównawczych.
- Oglądam zaciski, listwy i złączki pod kątem luzów, przegrzania i korozji.
- Oceniam, czy obwód nie jest po prostu za długi lub zbyt cienki jak na obciążenie.
- Weryfikuję, czy dobrana charakterystyka wyłącznika pasuje do odbiorników z prądem rozruchowym.
- W układzie TT sprawdzam uziom i działanie RCD, bo tam sama niska IPZ nie zawsze rozwiązuje problem.
- Jeżeli trzeba, dzielę obwód na krótsze odcinki albo zwiększam przekrój przewodów.
Nie traktuję większego bezpiecznika jako szybkiej naprawy. Jeśli samowolnie podniesie się próg zabezpieczenia, instalacja może stracić ochronę, zamiast ją zyskać. To właśnie moment, w którym wchodzą w grę obliczenia i ponowna ocena całego obwodu, a nie intuicja.
Żeby taki pomiar miał wartość także za rok albo po kolejnej modernizacji, trzeba go dobrze udokumentować.
Co warto zapisać, żeby wynik miał wartość także za rok
Ja zawsze zapisuję nie tylko samą wartość, ale też punkt pomiaru, typ układu sieci i charakterystykę zabezpieczenia. Bez tego za jakiś czas trudno ocenić, czy instalacja się pogorszyła, czy po prostu ktoś wymienił osprzęt albo zmienił trasę przewodu.
- punkt pomiaru,
- rodzaj układu sieci,
- charakterystykę i prąd zabezpieczenia,
- tryb miernika,
- wartość Zs i ewentualne uwagi o RCD, temperaturze lub nietypowym zachowaniu obwodu.
Ja zapisuję też, czy pomiar był robiony na końcu obwodu, bo właśnie to miejsce najbardziej uczciwie pokazuje, czy ochrona zadziała tam, gdzie naprawdę może dojść do uszkodzenia. Jeśli z całego artykułu miałbym zostawić jedną praktyczną myśl, to byłaby taka: sama liczba nic nie znaczy bez układu sieci, zabezpieczenia i miejsca pomiaru, a dopiero ten zestaw mówi, czy instalacja jest bezpieczna.
