Przepięcia potrafią uszkodzić zasilacz, automatykę i elektronikę użytkową szybciej, niż wielu projektantów zakłada. Najpopularniejszym elementem pasywnej ochrony jest warystor, czyli nieliniowy ogranicznik, który w normalnej pracy prawie nie przewodzi, a przy impulsie gwałtownie obniża rezystancję i odprowadza energię z dala od wrażliwych układów. W tym tekście wyjaśniam, jak działa, gdzie ma sens, jak go dobrać i kiedy sam nie wystarczy.
Co trzeba wiedzieć o ochronie przed przepięciami
- Najważniejsza rola to szybkie obcięcie krótkiego impulsu napięcia, a nie ochrona przed każdym możliwym uszkodzeniem.
- Dobór zaczynam od napięcia pracy ciągłej, potem sprawdzam energię udaru, prąd impulsu i pojemność własną.
- Najlepsze zastosowania to wejścia zasilaczy, urządzenia podłączone do sieci, napędy, przekaźniki i dłuższe linie.
- W obwodach sieciowych zwykle potrzebne są też bezpiecznik topikowy albo termiczny oraz poprawny układ montażu.
- W szybkich liniach sygnałowych trzeba uważać na pojemność, bo zbyt duża potrafi pogorszyć transmisję.
Jak działa element MOV i dlaczego tłumi skoki napięcia
Mechanizm jest prosty, ale bardzo skuteczny: przy normalnym napięciu taki element ma wysoką rezystancję, a przy gwałtownym wzroście napięcia zaczyna przewodzić znacznie mocniej i „ścina” szczyt impulsu do bezpieczniejszego poziomu. W praktyce pracuje jak dwukierunkowy, nieliniowy ogranicznik, dlatego dobrze radzi sobie zarówno z dodatnimi, jak i ujemnymi przejściami przepięciowymi.

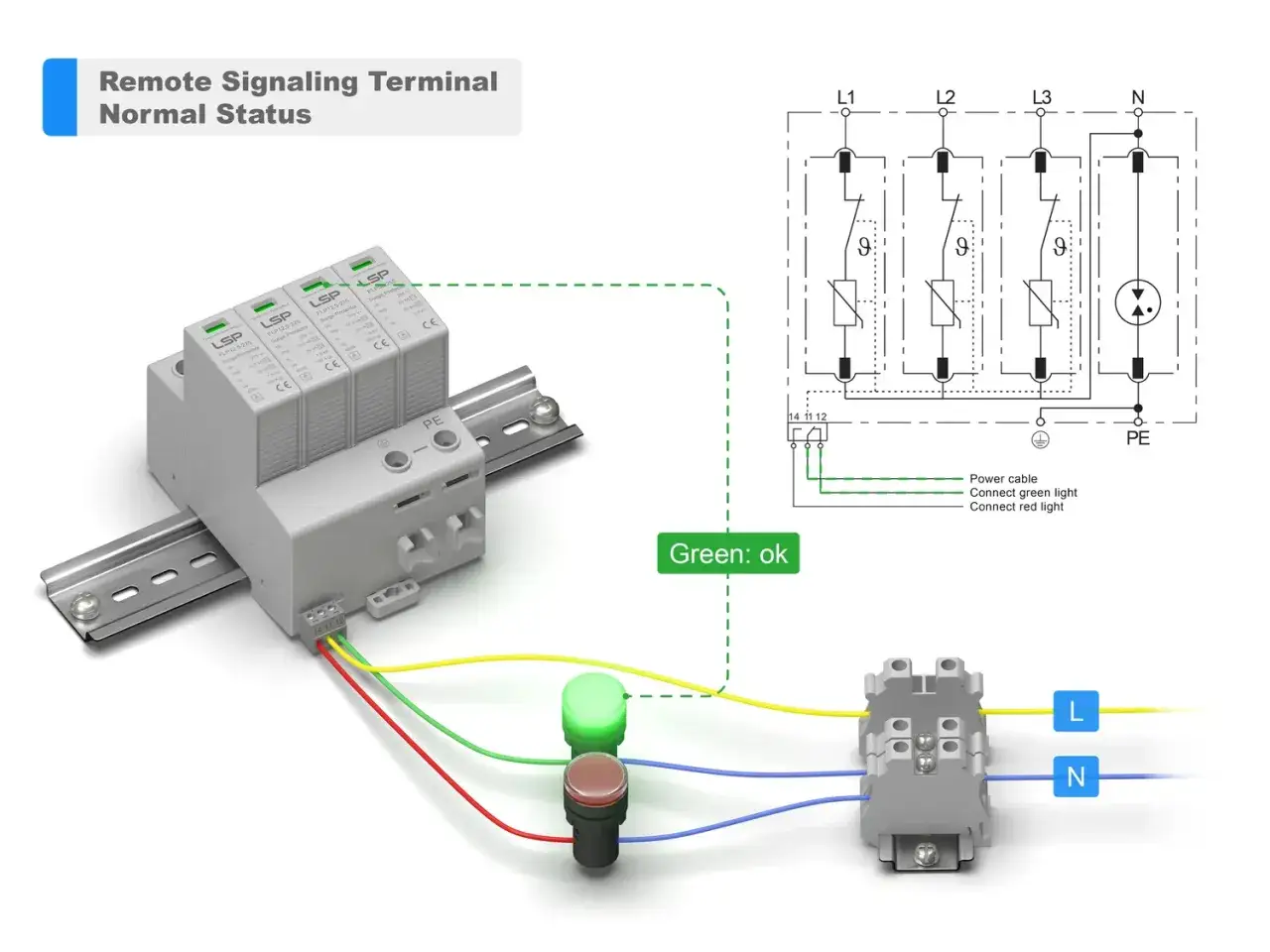

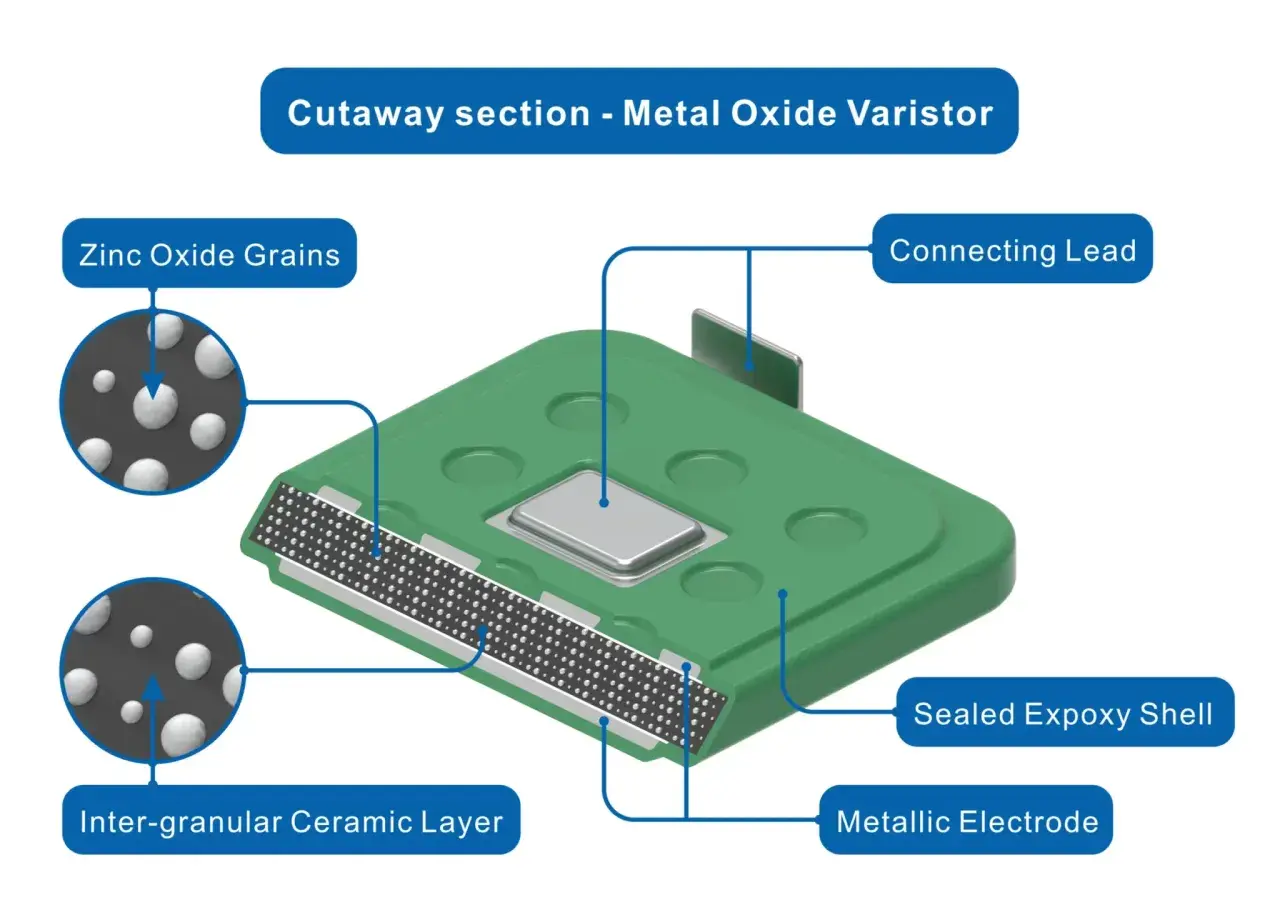

Najczęściej spotyka się odmiany wykonane z tlenku cynku. Ich struktura sprawia, że przy niskim napięciu niemal nie pobierają prądu, a podczas udaru potrafią bardzo szybko zareagować, zwykle w skali nanosekund. To ważne, bo wiele uszkodzeń nie wynika z długiego przeciążenia, tylko z bardzo krótkiego impulsu o dużej energii.
Ja patrzę na to tak: ten element nie „usuwa” przepięcia, tylko przejmuje jego energię na siebie i pomaga rozłożyć ją w bezpieczniejszy sposób. Jeśli impuls jest zbyt duży albo powtarza się zbyt często, sam komponent zaczyna się starzeć, a jego parametry mogą się pogarszać. Dlatego dobrze dobrana ochrona zawsze jest układem, a nie pojedynczym podzespołem. To prowadzi do pytania, gdzie takie rozwiązanie daje realną korzyść, a gdzie jest tylko dodatkiem.
Gdzie ten element ma największy sens
Najwięcej sensu ma tam, gdzie przewidujesz krótkie, wysokie impulsy z sieci, silników, cewek, przekaźników albo zewnętrznych przewodów. W zasilaczach sieciowych montuje się go zwykle na wejściu, przed dalszą częścią układu, bo tam trafia energia z udaru zanim zdąży uszkodzić prostownik, kondensatory czy układ sterujący. To samo dotyczy prostych urządzeń AGD, ładowarek, sterowników grzałek, napędów bram i elektroniki pracującej w pobliżu silników.
W instalacjach przemysłowych liczą się nie tylko same przepięcia, ale też ich liczba i środowisko pracy. Długie przewody, styczniki, rozruchy silników i częste przełączanie obciążeń indukcyjnych tworzą warunki, w których ochrona przeciwprzepięciowa naprawdę pracuje, a nie tylko „stoi na schemacie”. Przy większej ekspozycji wolę większe elementy blokowe niż małe, kompaktowe wersje, bo zwykle lepiej znoszą energię i mają większy margines bezpieczeństwa.
Inaczej wygląda sytuacja na liniach sygnałowych. Tam bardzo często ważniejsza od samej zdolności pochłaniania energii jest pojemność własna, bo zbyt duża potrafi spowolnić zbocza, pogorszyć integralność sygnału albo wprowadzić dodatkowe tłumienie. W takich miejscach nierzadko lepiej sprawdza się mały układ ochronny o niższej pojemności, a nie masywny element od sieci energetycznej. Właśnie dlatego dobór zawsze zaczynam od aplikacji, nie od samej nazwy komponentu.
Jak dobrać go do napięcia, energii i środowiska pracy
Ja zwykle zaczynam od trzech pytań: jakie napięcie jest w układzie podczas normalnej pracy, jak duży impuls może się pojawić i czy element będzie pracował w urządzeniu zamkniętym, w terenie, czy przy bezpośrednim podłączeniu do sieci. Dopiero potem patrzę na kartę katalogową. To podejście oszczędza sporo błędów, bo najczęstsze problemy wynikają nie z „złego producenta”, tylko z nieprecyzyjnego doboru.
| Parametr | Co oznacza | Na co patrzeć w praktyce |
|---|---|---|
| Napięcie pracy ciągłej | Maksymalne napięcie, przy którym element ma pozostawać w stanie spoczynku | Dobieraj z zapasem względem rzeczywistego maksimum, a nie tylko wartości nominalnej |
| Napięcie ograniczania | Poziom, przy którym zaczyna silnie przewodzić | Musi być niższe od tego, co zniesie chroniony układ |
| Energia udaru | Ile energii impulsu komponent może pochłonąć | Kluczowe przy zasilaniu z sieci, silnikach i długich liniach |
| Prąd impulsu | Największy krótkotrwały prąd, jaki zniesie | Ważny przy przepięciach udarowych i testach zgodnych z IEC 61000-4-5 |
| Pojemność własna | Wpływa na zachowanie w szybkich liniach sygnałowych | Im mniejsza, tym łatwiej utrzymać jakość transmisji |
| Montaż i termika | Sposób połączenia z płytką i odprowadzanie ciepła | Krótkie ścieżki i mała indukcyjność zwykle poprawiają skuteczność ochrony |
W praktyce bardzo przydają się też dane o testach impulsowych, zwłaszcza 8/20 µs dla prądu i 1,2/50 µs dla napięcia. Te wartości pojawiają się w dokumentacji producentów i pomagają porównać elementy między sobą bez zgadywania. Jeśli układ pracuje w trudniejszym środowisku, nie szukam najtańszego wariantu, tylko takiego, który ma czytelne wykresy deratingu, jasne limity temperaturowe i sensowny margines pracy.
W obwodach zasilanych z sieci warto jeszcze pamiętać o jednej rzeczy: jeśli ochrona ma pracować między linią a ziemią, wchodzą w grę ograniczenia bezpieczeństwa i często potrzebne są dodatkowe środki, na przykład zabezpieczenie termiczne. To już płynnie prowadzi do porównania z innymi elementami ochrony, bo sam MOV nie jest jedyną sensowną opcją.
Ochrona przeciwprzepięciowa, dioda TVS i bezpiecznik termiczny
To porównanie jest ważne, bo w praktyce wiele osób myli funkcję tych elementów. Jeden dobrze ogranicza duże energie, drugi świetnie radzi sobie z szybkimi liniami sygnałowymi, a trzeci nie chroni przed przepięciem, tylko odcina obwód, gdy robi się niebezpiecznie gorąco.
| Rozwiązanie | Największa zaleta | Ograniczenie | Kiedy wybrać |
|---|---|---|---|
| Element MOV | Dobrze znosi duże energie udarów i nadaje się do zasilania sieciowego | Z czasem się zużywa i zwykle ma większą pojemność niż małe układy sygnałowe | Wejścia zasilaczy, urządzenia sieciowe, silniki, przekaźniki |
| Dioda TVS | Bardzo szybka reakcja i niska pojemność | Mniejsza zdolność pochłaniania energii niż duże rozwiązania dyskowe | USB, Ethernet, linie sterujące, interfejsy cyfrowe |
| Bezpiecznik topikowy | Chroni przed nadprądem i zwarciem | Nie obcina krótkiego przepięcia | Jako uzupełnienie ochrony po stronie zasilania |
| Bezpiecznik termiczny | Odcina układ, gdy temperatura rośnie zbyt mocno | Nie zatrzymuje samego impulsu, tylko reaguje na skutek uboczny | W urządzeniach sieciowych, gdzie element ochronny może się przegrzać |
Jeśli miałbym wskazać najczęstszy sensowny zestaw, to w urządzeniach sieciowych zwykle wygląda on tak: element ograniczający udar, bezpiecznik topikowy i, w zależności od projektu, zabezpieczenie termiczne. Z kolei w liniach danych lepiej sprawdza się mała pojemność i szybka reakcja niż duża zdolność pochłaniania energii. Tu naprawdę nie ma jednego zwycięzcy, jest tylko dobre dopasowanie do zadania. A skoro już o tym mowa, warto zobaczyć, co najczęściej psuje skuteczność całego układu.
Najczęstsze błędy przy montażu i diagnozowaniu uszkodzeń
Największy błąd, jaki widzę w praktyce, to montowanie ochrony zbyt daleko od chronionego wejścia. Długie ścieżki i przewody dodają indukcyjność, a to osłabia działanie podczas bardzo szybkiego impulsu. Efekt bywa taki, że na schemacie wszystko wygląda dobrze, ale na oscyloskopie układ i tak dostaje zbyt wysoki pik napięcia.
- Zbyt mały zapas napięcia pracy - element zaczyna przewodzić za wcześnie i grzeje się nawet bez realnego udaru.
- Brak zabezpieczenia termicznego - w obwodach sieciowych to ryzyko, którego nie warto ignorować.
- Za długie połączenia - zwiększają indukcyjność i pogarszają skuteczność ochrony.
- Zbyt duża pojemność w liniach sygnałowych - potrafi zabić poprawność transmisji mimo dobrego ograniczania przepięć.
- Wiara w pojedynczy element jako pełną ochronę - przy dużej ekspozycji potrzebny jest cały układ, nie jeden komponent.
- Ignorowanie starzenia - po wielokrotnych udarach parametry potrafią się pogorszyć, nawet jeśli element nie wygląda na spalony.
Przy diagnostyce zwracam uwagę na przebarwienia obudowy, pęknięcia, ślady nadtopienia oraz nietypowo wysoki prąd upływu. Jeśli komponent po zdarzeniu robi się ciepły bez obciążenia, traktuję go jako podejrzany. Warto też pamiętać, że pojedynczy mocny impuls może go nie zniszczyć od razu, ale wystarczająco osłabić, by później przestał chronić w pełnym zakresie. To prowadzi do ostatniego, bardzo praktycznego tematu, czyli zakupu i serwisu w bieżących realiach rynku.
Na co patrzeć przy zakupie i serwisie w 2026
W 2026 zwracam uwagę nie tylko na samą cenę, ale też na to, jak czytelnie producent opisuje parametry pracy. Dobra karta katalogowa powinna podawać napięcie pracy ciągłej, poziom ograniczania, energię, prąd impulsu, zakres temperatur i sposób deratingu wraz ze wzrostem temperatury. To są informacje, które realnie pomagają odróżnić część solidną od przypadkowej.
Przy zakupie patrzę też na formę obudowy. Wersje dyskowe i blokowe zwykle lepiej nadają się do zasilania i większych udarów, natomiast małe elementy do montażu powierzchniowego mają sens tam, gdzie liczy się pojemność, rozmiar i szybkość reakcji. Jeśli urządzenie ma działać w trudnym środowisku, wolę wybrać wersję z większym marginesem termicznym i wyraźnie opisanym zakresem pracy niż część „na styk”.
W serwisie ważna jest jeszcze jedna rzecz: po dużym przepięciu nie oceniam stanu elementu wyłącznie wzrokowo. Jeżeli układ był narażony na powtarzalne udary, lepiej sprawdzić go pomiarowo i porównać z dokumentacją producenta, niż zakładać, że skoro obudowa nie jest przepalona, wszystko nadal działa poprawnie. Najbezpieczniej traktować taki komponent jak element eksploatacyjny, który ma swoje granice i może wymagać wymiany po ciężkim zdarzeniu.
Jeśli mam ująć temat najkrócej, to dobry projekt ochrony zaczyna się od scenariusza zagrożenia, a dopiero potem przechodzi do doboru części. Dla sieci energetycznej liczy się energia i bezpieczeństwo termiczne, dla sygnałów liczy się pojemność i szybkość, a dla każdego układu liczy się sensowny margines. Taki dobór daje ochronę, która działa w realnym urządzeniu, a nie tylko w opisie katalogowym.
