W układach prądu przemiennego nie wszystko zachowuje się jak zwykły opór. Reaktancja opisuje tę część zachowania obwodu, która wynika z magazynowania energii w polu magnetycznym lub elektrycznym, a nie z jej zamiany w ciepło. W tym tekście rozkładam temat na proste elementy: co oznacza, jak działa w cewkach i kondensatorach, jak ją policzyć i gdzie w elektronice naprawdę ma znaczenie.
Najważniejsze fakty o oporze biernym w obwodach AC
- To wielkość wyrażana w omach, ale jej mechanizm jest inny niż w rezystorze.
- W idealnej cewce rośnie wraz z częstotliwością, a w idealnym kondensatorze maleje.
- Ma wpływ nie tylko na wartość prądu, lecz także na przesunięcie fazowe między napięciem i prądem.
- Najczęściej liczy się ją przy projektowaniu filtrów, układów audio, przetwornic i torów RF.
- W realnych elementach trzeba uwzględnić straty, tolerancję i pasożyty, bo idealny model szybko przestaje wystarczać.
Czym jest opór bierny i skąd się bierze
W obwodzie prądu przemiennego napięcie i prąd zmieniają się w czasie, więc element nie musi po prostu „hamować” przepływu tak jak rezystor. Opór bierny pojawia się wtedy, gdy część energii jest chwilowo magazynowana, a potem oddawana z powrotem do układu. Ja tłumaczę to zwykle bardzo prosto: rezystor zużywa energię, a element bierny bardziej ją przesuwa w czasie.
To dlatego jednostką nadal jest om, ale znaczenie tej wielkości jest inne niż przy rezystancji. W idealnym przypadku nie mówimy o grzaniu elementu, tylko o tym, jak mocno układ przeciwstawia się zmianom prądu albo napięcia. W praktyce od razu widać tu dwie ważne konsekwencje: ten sam element może zachowywać się inaczej przy różnych częstotliwościach, a przy prądzie stałym jego rola może być zupełnie odmienna niż przy sinusoidzie.
- Rezystor zamienia energię na ciepło.
- Cewka magazynuje energię w polu magnetycznym.
- Kondensator magazynuje energię w polu elektrycznym.
Jeżeli ten podział masz już w głowie, łatwiej zrozumiesz, dlaczego cewka i kondensator reagują na AC dokładnie odwrotnie.
Cewka i kondensator zachowują się odwrotnie

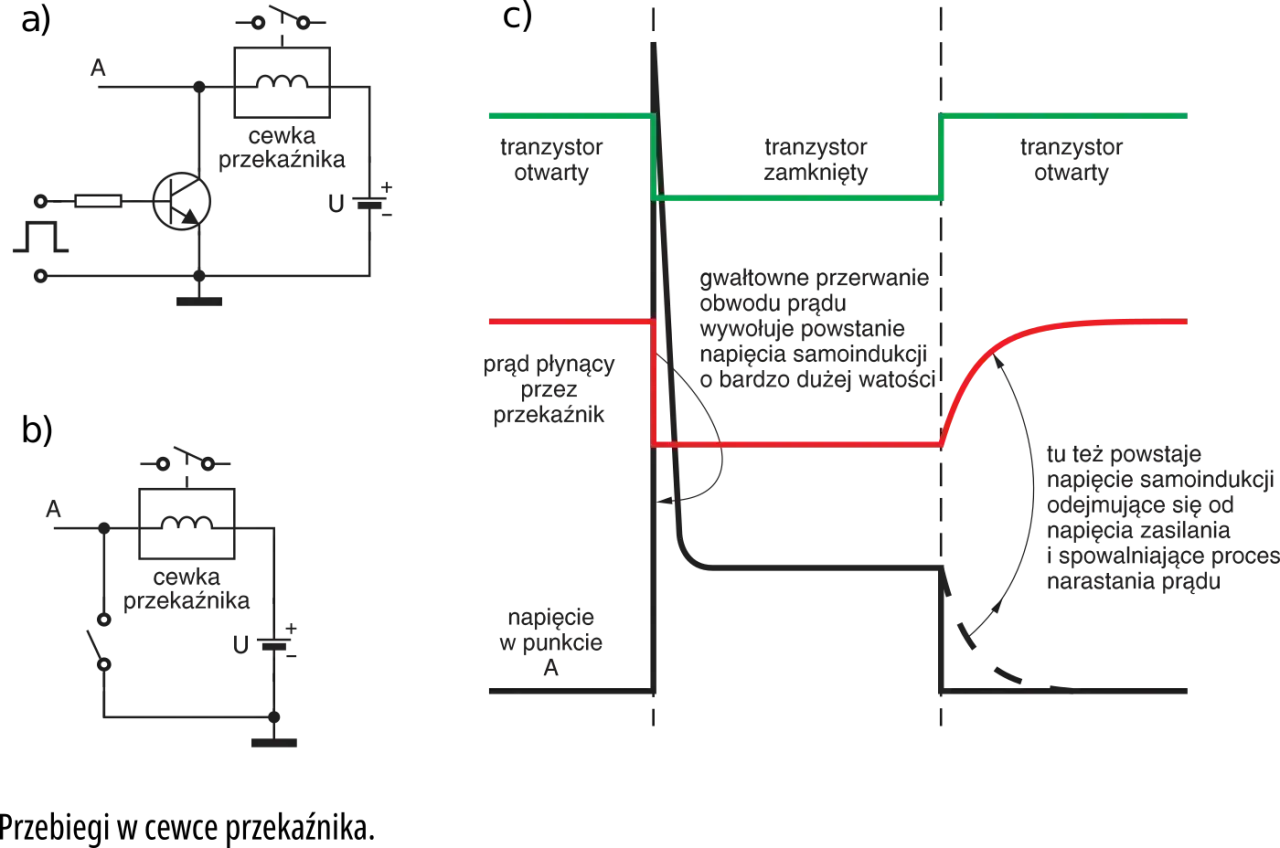

Tu zwykle pojawia się pierwszy praktyczny przełom. Cewka „nie lubi” szybkich zmian prądu, więc im wyższa częstotliwość, tym większy opór bierny. Kondensator przeciwnie - im częściej zmienia się sygnał, tym łatwiej przepuszcza składową zmienną. Właśnie z tego powodu jeden element chętnie stosuje się do blokowania wyższych częstotliwości, a drugi do ich przepuszczania albo odsprzęgania.
| Element | Zależność od częstotliwości | Typowy wzór | Faza w idealnym modelu | Intuicja praktyczna |
|---|---|---|---|---|
| Cewka | Opór bierny rośnie wraz z częstotliwością | XL = 2πfL | Prąd opóźnia się względem napięcia o 90° | Im szybszy sygnał, tym trudniej go „przepchnąć” |
| Kondensator | Opór bierny maleje wraz z częstotliwością | XC = 1 / (2πfC) | Prąd wyprzedza napięcie o 90° | Szybkie zmiany przechodzi łatwiej niż wolne |
Warto zapamiętać jeszcze jedną rzecz: przy prądzie stałym idealny kondensator zachowuje się jak przerwa, a idealna cewka jak zwarcie. W realnym układzie nie ma to oczywiście postaci absolutnej, ale jako model do myślenia działa znakomicie. Następny krok to policzenie konkretnej wartości, bo dopiero wtedy widać, czy układ zadziała tak, jak planujesz.
Jak policzyć wartość w praktyce
Do obliczeń potrzebujesz tylko częstotliwości i parametru elementu: indukcyjności albo pojemności. Dla cewki używa się wzoru XL = 2πfL, a dla kondensatora XC = 1 / (2πfC). W obydwu przypadkach rola częstotliwości jest kluczowa, bo to ona decyduje, czy element będzie prawie niewidoczny, czy zacznie wyraźnie ograniczać sygnał.
Najlepiej widać to na liczbach:
| Przykład | Obliczenie | Wynik | Co to oznacza w praktyce |
|---|---|---|---|
| Cewka 10 mH przy 50 Hz | 2π × 50 × 0,01 | 3,14 Ω | W sieci 50 Hz cewka ma niewielki, ale już odczuwalny wpływ |
| Kondensator 100 nF przy 1 kHz | 1 / (2π × 1000 × 100 nF) | 1,59 kΩ | Na tej częstotliwości zaczyna już wyraźnie przepuszczać sygnał |
| Kondensator 100 nF przy 50 Hz | 1 / (2π × 50 × 100 nF) | 31,8 kΩ | Przy niskiej częstotliwości stanowi dużą przeszkodę dla prądu zmiennego |
Ja zwykle patrzę na to tak: jeśli częstotliwość rośnie, cewka „stawia większy opór”, a kondensator coraz mniej przeszkadza. To intuicja, która bardzo pomaga przy filtrowaniu zakłóceń, doborze elementów w torach audio i projektowaniu układów z przetwornicami. Sama liczba nie wystarczy jednak do pełnego opisu obwodu, bo w realnym układzie pojawia się jeszcze impedancja.
Dlaczego opór bierny to nie to samo co impedancja
W praktyce inżynierskiej sama wartość bierna nie mówi jeszcze wszystkiego. Impedancja łączy rezystancję i składową bierną w jedną wielkość zespoloną, czyli zapisuje się ją jako Z = R + jX. R opisuje część rzeczywistą, a X - część związaną z magazynowaniem energii i przesunięciem fazowym.
To ważne, bo w realnym obwodzie prąd nie tylko zmienia amplitudę, ale też może przesuwać się w czasie względem napięcia. Gdy patrzysz wyłącznie na opór bierny, widzisz tylko fragment obrazu. Dopiero impedancja mówi, jak układ zachowa się przy danej częstotliwości, w jakiej fazie popłynie prąd i ile energii zostanie rozproszone jako ciepło.
Jest jeszcze jeden praktyczny detal: w notacji inżynierskiej cewka i kondensator mają przeciwny znak składowej biernej, bo ich wpływ na fazę jest przeciwny. To szczególnie przydatne w obwodach LC, gdzie przy odpowiednim doborze wartości XL i XC mogą się częściowo lub całkowicie znosić. Wtedy pojawia się rezonans, czyli stan, w którym układ zachowuje się prawie jak czysto rezystancyjny.
Właśnie dlatego do analizy filtrów i obwodów rezonansowych nie wystarcza samo „ile omów ma element” - trzeba jeszcze wiedzieć, jak ten om działa w danej konfiguracji.
Gdzie to widać w praktyce elektroniki
W praktyce widzę ten temat najczęściej tam, gdzie sygnał ma przejść przez układ selektywnie, a nie „jak popadnie”. Chodzi o filtry, zwrotnice, tory audio, układy RF, przetwornice i zasilanie urządzeń, które muszą ograniczać zakłócenia. W każdej z tych sytuacji opór bierny wpływa na to, które częstotliwości zostaną przepuszczone, a które stłumione.
- Filtry RC i LC - pozwalają odciąć wybrane pasma, np. szum z zasilania albo niechciane składowe wysokoczęstotliwościowe.
- Zwrotnice audio - dzielą pasmo między głośnik niskotonowy, średniotonowy i wysokotonowy, żeby każdy pracował w wygodnym zakresie.
- Układy RF - wykorzystują rezonans i selektywność, żeby wybrać konkretny kanał lub częstotliwość pracy.
- Przetwornice i zasilacze impulsowe - opierają się na kontrolowanym przepływie energii przez cewki i kondensatory, a każdy błąd w doborze wartości szybko odbija się na tętnieniach i EMI.
- Energetyka - przy dużych instalacjach trzeba uwzględniać moc bierną, bo źle dobrane elementy bierne potrafią zwiększać obciążenie sieci.
Tu pojawia się praktyczna różnica między teorią a pracą z prawdziwym projektem: ten sam element może być świetny w jednym paśmie, a kompletnie bezużyteczny w innym. Dlatego najpierw określam częstotliwość pracy, dopiero potem dobieram komponenty. A gdy ten etap się pominie, zaczynają się błędy, które zwykle wyglądają jak „dziwne zachowanie układu”, choć przyczyna jest bardzo konkretna.
Najczęstsze pomyłki przy interpretacji
Najwięcej problemów bierze się z założenia, że cewka i kondensator zachowują się zawsze tak samo. W praktyce to po prostu nie działa, bo wszystko zależy od częstotliwości, strat i jakości wykonania. Poniżej zebrałem błędy, które widuję najczęściej:
- Mylenie oporu biernego z rezystancją - rezystor grzeje się i zużywa energię, a element bierny przede wszystkim ją magazynuje i oddaje.
- Ignorowanie częstotliwości - ta sama cewka może być mało istotna przy 50 Hz, a bardzo ważna przy kilkudziesięciu kilohercach.
- Zakładanie idealnego modelu - rzeczywiste kondensatory mają ESR, a cewki mają rezystancję uzwojenia i pasożytniczą pojemność.
- Pomijanie fazy - czasem sam moduł wygląda dobrze, ale przesunięcie fazowe rozwala cały układ.
- Nieuważanie na rezonans - w obwodach LC może dojść do znoszenia się składowych biernych, co zmienia zachowanie układu bardziej niż sama zmiana pojemności czy indukcyjności.
Jeśli chcesz czytać schematy bez zgadywania, najlepiej przyjąć jedną prostą zasadę: patrz nie tylko na wartość elementu, ale też na pasmo, w którym pracuje. To prowadzi już prosto do praktycznego zamknięcia tematu.
Co sprawdzić przed doborem elementu do układu AC
Przy projektowaniu nie zaczynam od pytania „jaki kondensator albo jaka cewka?”, tylko od pytania, co ma się stać z sygnałem. Czy chcesz go odciąć, przepuścić, przesunąć w fazie, wygładzić, a może zestroić układ na rezonans? Dopiero potem sprawdzam częstotliwość pracy, obliczam potrzebną wartość i porównuję ją z realnymi parametrami elementu.
- Sprawdź dominującą częstotliwość sygnału.
- Określ, czy ważniejszy jest moduł, czy faza.
- Uwzględnij tolerancję, ESR, rezystancję uzwojenia i pasożyty.
- Zweryfikuj, czy układ nie pracuje blisko rezonansu.
- Jeśli to możliwe, zmierz element w warunkach zbliżonych do rzeczywistych, a nie tylko „na papierze”.
Właśnie na tym etapie opór bierny przestaje być abstrakcyjną definicją, a staje się narzędziem do przewidywania zachowania układu. Gdy patrzę na filtr, zasilacz albo tor audio, zawsze zaczynam od częstotliwości i dopiero potem schodzę do samych komponentów - to zwykle oszczędza więcej czasu niż poprawianie projektu po montażu.
