Komutator to jeden z tych elementów, które rzadko widać na pierwszy rzut oka, ale to właśnie on pozwala wirnikowi pracować płynnie w silniku lub pełnić rolę prostownika w prądnicy. W praktyce warto rozumieć nie tylko samą zasadę działania, lecz także to, gdzie taki układ ma sens, co się w nim zużywa i kiedy lepiej wybrać napęd bezszczotkowy. To temat z pogranicza teorii elektryczności i codziennej eksploatacji urządzeń, więc skupię się na rzeczach, które naprawdę pomagają podejmować decyzje.
To rozwiązanie odwraca kierunek prądu i nadal ma sens w prostych napędach
- W silniku utrzymuje obrót wirnika przez przełączanie połączeń w odpowiednim momencie.
- W prądnicy pomaga uzyskać użyteczny prąd stały z ruchu obrotowego.
- Najszybciej zużywają się szczotki, a nie sam wirnik.
- Iskrzenie, pył i grzanie to najczęstsze sygnały problemu.
- W wielu nowych urządzeniach napęd bezszczotkowy daje dłuższą żywotność i mniej serwisu.
Jak działa komutator w silniku i generatorze
W silniku prąd trafia przez szczotki na segmenty pierścienia i dalej do uzwojeń wirnika. Gdy wirnik wykonuje pół obrotu, układ zmienia połączenie tak, aby siła elektromagnetyczna nadal pchała go w tym samym kierunku. Bez tego napęd po prostu zatrzymałby się po bardzo krótkim ruchu.
W prądnicy zasada jest podobna, ale efekt praktyczny jest inny: ruch obrotowy indukuje napięcie, a mechaniczny przełącznik porządkuje je tak, by na wyjściu pojawił się bardziej użyteczny sygnał stały. Dlatego ten sam typ rozwiązania spotyka się w dwóch rolach naraz: jako element utrzymujący obrót i jako sposób „prostowania” napięcia w maszynie elektrycznej.
Ja patrzę na to tak: to nie jest tylko część mechaniczna ani tylko elektryczna. To most między ruchem a prądem, a od jakości tego mostu zależy kultura pracy całego napędu. I właśnie dlatego warto przyjrzeć się temu, co w środku zużywa się najszybciej.
Z czego składa się układ szczotek i dlaczego się zużywa

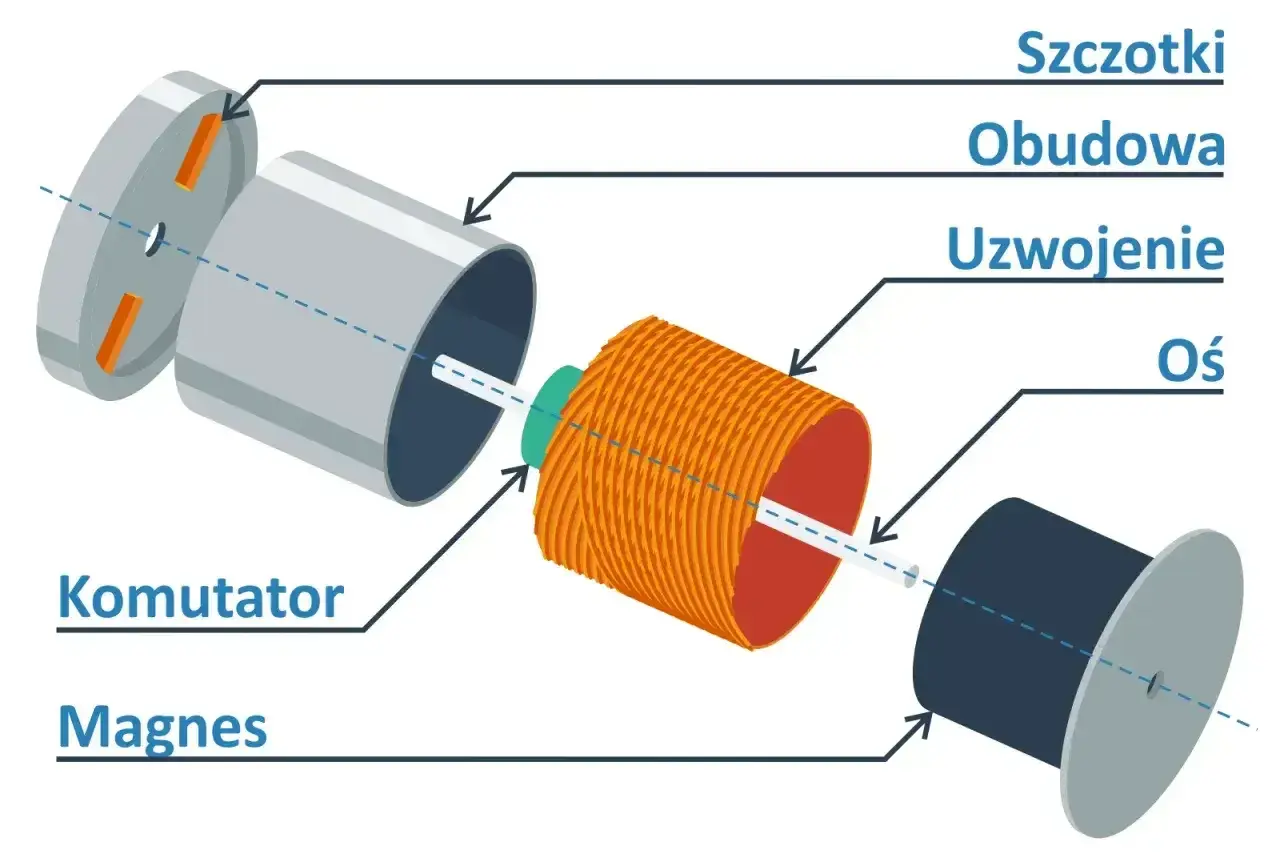

Najprostszy układ tworzą miedziane segmenty oddzielone izolacją, szczotki dociskane sprężyną oraz uzwojenia wirnika. Szczotki ślizgają się po powierzchni segmentów, więc kontakt jest jednocześnie elektryczny i mechaniczny. To rozwiązanie działa skutecznie, ale z definicji wprowadza tarcie, pył, grzanie i drobne iskrzenie przy przełączaniu.
W praktyce najsłabsze punkty są dwa. Pierwszy to same szczotki, które się skracają i tracą stabilny docisk. Drugi to powierzchnia segmentów, która może się przypalać albo wycierać nierówno. Gdy dojdzie do zabrudzenia, złego docisku lub przeciążenia, prąd zaczyna przełączać się mniej czysto, a to przyspiesza kolejne uszkodzenia.
- zbyt wysoki prąd obciążenia
- częste starty i zatrzymania
- praca w wysokiej temperaturze
- pył przewodzący i zabrudzenia wewnątrz obudowy
- niewłaściwy docisk szczotek
To dlatego w jednych urządzeniach taki napęd pracuje latami, a w innych zużywa się zaskakująco szybko. Różnica zwykle leży nie w samej idei konstrukcji, tylko w sposobie jej wykorzystania.
Gdzie sprawdza się napęd szczotkowy, a gdzie lepszy jest bezszczotkowy
Jeśli wybieram rozwiązanie do urządzenia, patrzę przede wszystkim na cykl pracy, wymagany moment, budżet i tolerancję na konserwację. Układ ze szczotkami nadal bywa rozsądny, ale nie jest uniwersalny. Tam, gdzie liczy się prostota i niski koszt wejścia, wciąż ma przewagę. Gdy ważniejsze są sprawność, cisza i długa żywotność, coraz częściej wygrywa napęd bezszczotkowy z elektroniczną komutacją.
| Cecha | Napęd szczotkowy | Napęd bezszczotkowy |
|---|---|---|
| Budowa | Prostsza, z mechanicznym przełączaniem prądu | Bardziej złożona, sterowana elektroniką |
| Eksploatacja | Wymaga kontroli szczotek i stanu segmentów | Mniej elementów zużywalnych |
| Zakłócenia i iskry | Mogą się pojawiać, zwłaszcza pod obciążeniem | Zwykle niższe |
| Cisza pracy | Przeważnie głośniejszy | Zwykle spokojniejszy akustycznie |
| Zastosowanie | Proste urządzenia, tańsze napędy, sprzęt z łatwym serwisem | Sprzęt precyzyjny, intensywnie używany, projektowany na długą pracę |
Wniosek jest dość praktyczny: jeśli urządzenie ma być tanie, proste i łatwe do wymiany, starsza konstrukcja nadal ma sens. Jeśli natomiast ma działać długo, bezobsługowo i bez problemów z zakłóceniami, lepiej od razu myśleć o rozwiązaniu bez szczotek. Przydaje się więc nie teoria, tylko umiejętność rozpoznania, kiedy zużycie zaczyna być realnym problemem.
Jak rozpoznać zużycie, zanim silnik zacznie tracić moc
Najczęstszy błąd to czekanie, aż napęd całkiem stanie. Wcześniej zwykle pojawiają się sygnały ostrzegawcze: nieregularne obroty, większe iskrzenie pod obciążeniem, zapach przegrzanego lakieru, głośniejsza praca, drgania albo chwilowe przerwy w ruszaniu. W urządzeniach z elektroniką sterującą dochodzą jeszcze zakłócenia i resetowanie się układów zasilanych z tego samego obwodu.
- nierówna praca przy stałym napięciu
- spadek momentu na starcie
- wyraźne grzanie obudowy
- pył w okolicy szczotek
- iskrzenie widoczne przez otwory wentylacyjne
Jeśli problem pojawia się tylko w jednym położeniu wału, zwykle chodzi o zużycie segmentu, a nie o zasilanie. Jeśli objawy nasilają się po rozgrzaniu, bardziej podejrzany jest docisk szczotek albo przeciążenie termiczne. Taka diagnostyka oszczędza czas, bo pozwala odróżnić brud i eksploatację od rzeczywistej awarii wirnika. Kiedy już wiem, co się dzieje, warto przejść do tego, co najbardziej wydłuża życie całego układu.
Co robi największą różnicę w trwałości
Wbrew pozorom nie chodzi o jeden magiczny trik. Najwięcej daje poprawne obciążenie, sensowne chłodzenie i czysty kontakt między szczotką a segmentami. W praktyce dobrze działa kilka prostych zasad: nie przeciążać silnika przy starcie, nie dopuszczać do pracy na granicy temperatury, dbać o czystość wnętrza i dobierać szczotki do konkretnego zastosowania, a nie „na oko”.
Jeśli urządzenie pracuje często w trybie start-stop albo zmienia kierunek, układ zużywa się szybciej niż w pracy ciągłej. To ważne, bo wielu użytkowników ocenia napęd tylko po mocy na tabliczce, a pomija profil pracy. Dwa silniki o tej samej mocy mogą mieć zupełnie inną trwałość, jeżeli jeden wykonuje krótkie cykle z częstymi zmianami kierunku, a drugi pracuje spokojnie i w stabilnej temperaturze.
- sprawdzaj długość szczotek przed okresem intensywnej pracy
- usuwaj pył przewodzący i osady z wnętrza obudowy
- nie ignoruj lekkiego iskrzenia, jeśli pojawiło się nagle
- po wymianie daj szczotkom czas na dotarcie
- pilnuj chłodzenia, zwłaszcza przy długich cyklach obciążenia
I właśnie dlatego w nowoczesnych urządzeniach nie chodzi o sentyment do starszej konstrukcji, tylko o chłodną ocenę kosztu, awaryjności i wygody serwisowej.
Dlaczego ten mechanizm wciąż ma miejsce w nowoczesnych urządzeniach
Nie skreślałbym go tylko dlatego, że rynek kojarzy dziś przede wszystkim napędy bezszczotkowe. Starsze rozwiązanie nadal ma sens tam, gdzie liczy się prostota, łatwa regulacja, niski koszt i możliwość pracy bez rozbudowanej elektroniki sterującej. W projektach hobbystycznych, prostych narzędziach i wielu małych urządzeniach konsumenckich to nadal rozsądny wybór.
Jeśli jednak budujesz sprzęt, który ma pracować długo, cicho i bezobsługowo, szybciej opłaca się spojrzeć na wersję z elektroniczną komutacją. Ja w praktyce traktuję to tak: jeżeli dostęp do serwisu jest trudny, a zakłócenia lub zużycie mogą być problemem, lepiej iść w nowszą architekturę. Gdy priorytetem jest prostota i budżet, układ ze szczotkami nadal broni się bardzo dobrze.
Najkrócej: ten element nie jest reliktem, tylko świadomym kompromisem między prostotą, kosztem i trwałością. Jeśli rozumiesz, jak pracuje, łatwiej ocenisz, czy w twoim zastosowaniu jest atutem, czy punktem wymagającym częstszej kontroli.
