W elektronice i kolejnictwie ten sam termin oznacza dwa różne rozwiązania, więc łatwo pomylić definicję z praktyką. W tym tekście rozkładam temat na czynniki pierwsze: pokazuję, jak działa element rozdzielający pasma sygnału, jak pracuje mechanizm zmiany toru dla pojazdu szynowego i kiedy liczy się precyzja doboru, a kiedy przede wszystkim bezpieczeństwo.
Najważniejsze informacje w skrócie
- W technice audio chodzi o rozdzielenie sygnału na pasma częstotliwości, zwykle dla głośnika niskotonowego, średniotonowego i wysokotonowego.
- W kolejnictwie chodzi o część rozjazdu, która prowadzi pojazd z jednego toru na drugi i musi być idealnie kontrolowana.
- W audio kluczowe są częstotliwość podziału, impedancja, nachylenie filtra i zgodność fazy.
- W torze kolejowym liczą się iglice, opornice, napęd, blokada oraz potwierdzenie położenia.
- Najczęstszy błąd to ocenianie rozwiązania po jednym parametrze, bez sprawdzenia całego układu.
Dwa znaczenia, które ma zwrotnica
Jeśli patrzę na ten termin praktycznie, od razu dzielę go na dwa światy. W jednym przypadku chodzi o układ elektroniczny, który rozdziela sygnał na pasma; w drugim o element infrastruktury, który kieruje pojazd szynowy na inny tor. To nie jest drobna różnica słownikowa. To dwa różne typy konstrukcji, z innymi parametrami, innymi błędami i innym ryzykiem.
| Obszar | Co robi | Z czego korzysta | Na co uważać |
|---|---|---|---|
| Audio i elektronika | Dzieli sygnał na pasma częstotliwości | Cewki, kondensatory, rezystory albo układy aktywne | Impedancja, faza, tłumienie i moc |
| Kolejnictwo | Przeprowadza pojazd z jednego toru na drugi | Iglice, opornice, napęd, blokadę i czujniki | Dokładne ustawienie, kontrola położenia i stan mechaniczny |
W praktyce to rozróżnienie oszczędza czas. Kto szuka informacji o sprzęcie audio, zwykle potrzebuje filtracji i doboru parametrów; kto myśli o infrastrukturze kolejowej, musi patrzeć na mechanikę, sterowanie i bezpieczeństwo. Od tej różnicy zależy cały dalszy opis.
Jak działa w elektronice i dlaczego rozdziela pasma

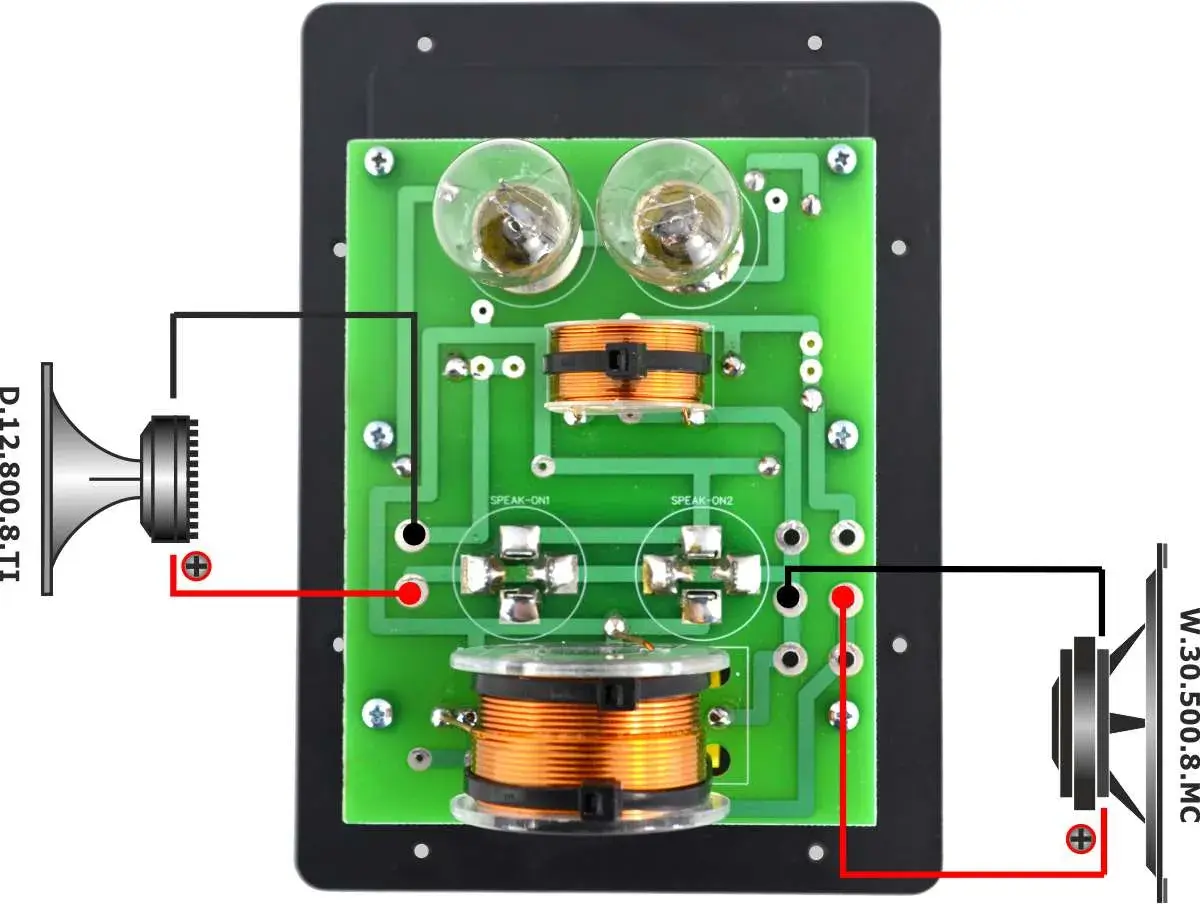

W torze audio taki układ nie „wycina” sygnału brutalnie, tylko stopniowo go tłumi poza zakresem pracy danego głośnika. Najprostszy przykład to podział na niskie i wysokie częstotliwości: woofer dostaje dół, tweeter dostaje górę, a każda sekcja pracuje tam, gdzie radzi sobie najlepiej. Dzięki temu przetworniki nie są zmuszane do odtwarzania zakresów, do których nie zostały zbudowane.
W dobrze zaprojektowanym układzie ważna jest nie tylko sama częstotliwość podziału, ale też to, jak stromo filtr tłumi sygnał poza pasmem. Nachylenie 12 dB/oktawę oznacza, że po podwojeniu częstotliwości sygnał słabnie o 12 dB, a 24 dB/oktawę daje jeszcze mocniejsze odcięcie.
Jednym z częstszych wyborów w aktywnych konstrukcjach jest filtr Linkwitza-Rileya, bo po zsumowaniu pasm zwykle daje równą odpowiedź w okolicy podziału. To przykład, w którym sama nazwa brzmi technicznie, ale sens jest prosty: chodzi o to, żeby oba zakresy nie gryzły się ze sobą.
Pasywna i aktywna wersja
| Cecha | Pasywna | Aktywna |
|---|---|---|
| Miejsce w torze | Za końcówką mocy, najczęściej przy głośnikach | Przed wzmacniaczami mocy, na poziomie sygnału liniowego |
| Zasilanie | Nie wymaga osobnego zasilania | Wymaga zasilania i zwykle osobnej elektroniki |
| Precyzja | Mniejsza, bo zależy od cewek, kondensatorów i obciążenia | Większa, łatwiej ustawić punkt podziału i charakterystykę |
| Sprawność | Część energii zamienia się w ciepło | Lepsza kontrola, mniejsze straty w samym filtrze |
| Kiedy ma sens | Gdy prostota i brak dodatkowego zasilania są ważniejsze niż pełna regulacja | Gdy liczy się strojenie, kontrola i elastyczność systemu |
W zestawach domowych i instalacjach DIY najczęściej spotyka się układy pasywne, bo są prostsze i tańsze. W bardziej rozbudowanych systemach, zwłaszcza tam, gdzie pracuje subwoofer albo kilka końcówek mocy, sens ma wersja aktywna. To właśnie ona pozwala lepiej dopasować pasmo do konkretnego głośnika, a nie odwrotnie.
Jeśli miałbym wskazać jeden parametr, który początkujący sprawdzają zbyt późno, byłaby to impedancja, czyli elektryczny „opór” dla sygnału zmiennego. Zły dobór potrafi zmienić zachowanie całego układu, nawet jeśli sam punkt podziału wygląda poprawnie na papierze.
Najczęściej spotykane zakresy są dość praktyczne: w subwooferach podział bywa ustawiany mniej więcej w okolicy 60–120 Hz, a w zestawach dwudrożnych między średnim a wysokim pasmem często pojawiają się okolice kilku kiloherców. To nie są sztywne normy, tylko punkty wyjścia, które trzeba dopasować do konkretnych przetworników i obudowy.
Wniosek jest prosty: w elektronice nie chodzi o samą nazwę, lecz o to, czy filtr rzeczywiście współgra z głośnikiem, mocą i fazą całego zestawu. A skoro sygnał da się rozdzielić, warto też zobaczyć, jak w praktyce rozdziela się ruch pojazdu na torze kolejowym.
Jak działa w kolejnictwie i z czego się składa
W kolejnictwie chodzi o część rozjazdu, która kieruje koła z toru zasadniczego na tor odgałęźny. Mechanizm wygląda prosto tylko z daleka. W rzeczywistości musi jednocześnie przesunąć ruchome elementy, zablokować je w odpowiednim położeniu i potwierdzić, że droga przejazdu jest bezpieczna.
Najważniejsze elementy to iglice, czyli ruchome szyny prowadzące koła na wybrany tor, oraz opornice, czyli szyny stałe, do których iglice przylegają. Do tego dochodzi napęd zwrotnicowy, który porusza całym układem, oraz system kontroli, który sprawdza, czy ustawienie jest prawidłowe.
- Iglice muszą dosunąć się dokładnie do opornicy, bo nawet niewielka szczelina może być problemem.
- Napęd nie tylko przestawia elementy, ale też je rygluje, czyli utrzymuje w położeniu roboczym.
- Kontrola położenia pozwala systemowi sygnalizacji zdecydować, czy można puścić pociąg dalej.
- Stan toru ma znaczenie równie duże jak elektronika sterująca, bo zabrudzenie, lód czy zużycie mechaniczne potrafią zatrzymać pracę układu.
W polskich warunkach to rozwiązanie jest ściśle związane z utrzymaniem infrastruktury i procedurami bezpieczeństwa. Jeśli coś pracuje z oporem albo nie potwierdza położenia, nie jest to drobiazg do zignorowania, tylko sygnał, że układ wymaga sprawdzenia.
Tu różnica względem audio jest wyraźna: tam walczysz o jakość brzmienia i poprawny podział pasma, tutaj o pewne przeprowadzenie pojazdu i brak ryzyka błędnego ustawienia drogi jazdy. I właśnie dlatego przy awariach objawy wyglądają zupełnie inaczej.
Najczęstsze błędy i objawy awarii
Najlepiej widać to na dwóch prostych listach, bo problemy w obu dziedzinach są inne, choć równie kosztowne, jeśli się je zignoruje.
Gdy problem dotyczy audio
- Za wysoki lub za niski punkt podziału powoduje dziurę albo garb w paśmie.
- Niepasująca impedancja zmienia pracę wzmacniacza i charakterystykę całego zestawu.
- Zbyt słabe elementy pasywne grzeją się i w praktyce ograniczają moc.
- Pomijanie fazy sprawia, że pasma zamiast się sumować, częściowo się znoszą.
- Dobór „na oko” według samej liczby Hz zwykle kończy się przeciętnym efektem, nawet jeśli układ na papierze wygląda poprawnie.
Przeczytaj również: Katoda - Plus czy minus? Zrozum jej rolę w elektronice
Gdy problem dotyczy toru kolejowego
- Zużyte lub zabrudzone elementy ruchome mogą utrudnić pełne dosunięcie.
- Mróz, lód i śnieg zwiększają opory ruchu oraz ryzyko zablokowania.
- Uszkodzony napęd albo czujnik położenia może uniemożliwić potwierdzenie drogi przebiegu.
- Niewłaściwe utrzymanie skraca żywotność całego zespołu.
- Jakikolwiek luz, przeszkoda lub niepełne przyleganie elementów to problem bezpieczeństwa, nie kosmetyka.
To właśnie w tej sekcji najłatwiej widać, że jeden termin obejmuje dwa światy. W audio awaria najczęściej objawia się jako gorszy dźwięk, w kolejnictwie jako ograniczenie ruchu albo blokada przejazdu. Skutek może być podobny w sensie operacyjnym, ale przyczyna i sposób reakcji są całkowicie inne.
Jak ocenić, czy rozwiązanie jest właściwie dobrane
Jeśli chodzi o tor audio, zaczynam od trzech pytań: jakie pasmo ma przejąć dany głośnik, jaka jest jego impedancja i czy układ ma pracować pasywnie, czy aktywnie. Dopiero potem patrzę na nachylenie filtra, zgodność fazy i moc elementów. To kolejność ważniejsza niż marka czy marketingowy opis.
W praktyce dobrze jest sprawdzić:
- czy punkt podziału pasuje do realnych możliwości przetworników,
- czy głośniki mają zapas mocy względem zastosowanego wzmacniacza,
- czy układ jest policzony pod 4 Ω albo 8 Ω, a nie tylko „na oko”,
- czy filtr nie wprowadza zbyt dużych strat albo nierówności w paśmie,
- czy układ da się serwisować bez rozbierania całego zestawu.
W kolejnictwie logika jest bardziej zero-jedynkowa. Mechanizm ma działać pewnie, powtarzalnie i dawać jednoznaczne potwierdzenie położenia. Nie ma tu miejsca na „prawie dobrze”. Jeśli element nie spełnia warunków pracy, powinien być wyłączony z ruchu do czasu sprawdzenia.
Jeżeli mam wskazać jedną zasadę wspólną dla obu obszarów, brzmi ona tak: nie oceniaj tylko pojedynczego parametru. Samo pasmo, sama moc albo sama liczba części ruchomych niczego nie gwarantują. Liczy się cały układ, warunki pracy i to, czy element jest dobrany do konkretnego zastosowania.
Takie podejście pozwala uniknąć większości rozczarowań. W audio dostajesz przewidywalne brzmienie, a w infrastrukturze kolejowej pewne prowadzenie ruchu. I właśnie to jest praktyczna wartość całego tematu, nie sama definicja.
Co warto zapamiętać, gdy opisujesz ten element technicznie
Jeżeli tworzysz opis, kupujesz komponent albo po prostu chcesz poprawnie nazwać zjawisko, trzymaj się jednej zasady: najpierw ustal, czy mówisz o sygnale, czy o ruchu pojazdu. To od razu porządkuje słownictwo, parametry i oczekiwania wobec rozwiązania.
W elektronice najważniejsze będą częstotliwość podziału, nachylenie filtra, impedancja i zgodność fazy. W kolejnictwie punkt ciężkości przesuwa się na mechanikę, kontrolę położenia, napęd i utrzymanie. Dla mnie to dobry przykład na to, jak jeden termin może łączyć dwie zupełnie różne dziedziny techniki, a jednocześnie wymagać bardzo konkretnego opisu.
Jeśli pamiętasz tylko jedną rzecz, niech będzie nią to, że poprawne działanie zależy nie od samej nazwy elementu, lecz od całego układu, w którym pracuje.
