Wyłącznik różnicowoprądowy, czyli RCD, jest jednym z tych elementów instalacji, o których mało kto myśli do momentu, aż zadziała. W praktyce odcina zasilanie, gdy prąd zaczyna płynąć inną drogą niż powinien, a to robi dużą różnicę w ochronie przed porażeniem i pożarem. Poniżej pokazuję, jak działa, kiedy ma sens, jak dobrać właściwy typ i co zrobić, gdy zaczyna wyzwalać bez wyraźnego powodu.
Najkrócej to zabezpieczenie odcina zasilanie, gdy pojawia się upływ prądu
- 30 mA to najczęstsza czułość dla ochrony ludzi w domach i mieszkaniach.
- Wyłącznik różnicowoprądowy nie zastępuje bezpiecznika ani wyłącznika nadprądowego.
- Sprawność warto kontrolować raz w miesiącu przyciskiem testowym.
- W nowoczesnych instalacjach ważny jest dobór typu: AC, A, F albo B.
- Jeśli urządzenie często wybija, problem może leżeć w instalacji, a nie w samym zabezpieczeniu.
Co to jest wyłącznik różnicowoprądowy i co naprawdę chroni
To urządzenie porównuje prąd wpływający do obwodu z prądem, który z niego wraca. Jeśli pojawia się różnica, oznacza to, że część energii „ucieka” inną drogą: przez uszkodzoną izolację, wilgoć, metalową obudowę albo człowieka. Wtedy wyłącznik odcina zasilanie szybciej, niż zrobiłby to zwykły nadprądowy, który reaguje głównie na przeciążenie lub zwarcie.
Ja patrzę na to zabezpieczenie jak na szybki mechanizm ratunkowy, a nie uniwersalną tarczę. Najlepiej sprawdza się tam, gdzie ryzyko kontaktu z uszkodzonym obwodem jest realne: w łazienkach, kuchniach, garażach, na tarasach, przy gniazdach zewnętrznych, a także w obwodach z dużą liczbą urządzeń elektronicznych. W polskich domach to dziś jeden z podstawowych elementów ochrony, ale tylko wtedy, gdy jest właściwie dobrany i poprawnie wpięty w instalację.
Warto też odróżnić go od klasycznego wyłącznika nadprądowego. Ten drugi chroni przewody przed zbyt dużym prądem, natomiast różnicówka reaguje na upływ. To dwa różne zadania, które się uzupełniają, a nie zastępują. Żeby zrozumieć, skąd bierze się ta reakcja, trzeba zajrzeć do środka urządzenia.
Jak działa wyłącznik różnicowoprądowy w praktyce
Wewnątrz znajduje się przekładnik Ferrantiego, czyli element, który „widzi” sumę prądów płynących przez przewody czynne. W uproszczeniu: jeśli prąd wpływa i wraca tą samą drogą, bilans jest zerowy. Gdy pojawia się upływ, bilans przestaje się zgadzać i mechanizm rozłącza obwód.
To dlatego urządzenie może zadziałać nawet wtedy, gdy prąd upływu jest zbyt mały, by wyłączyć zwykły bezpiecznik. Właśnie w tym tkwi jego siła. Nie czeka na duże zwarcie, tylko reaguje na niebezpieczną różnicę prądów, zanim sytuacja rozwinie się w coś poważniejszego. Z perspektywy bezpieczeństwa liczą się tu ułamki sekundy, nie minuty.
Przycisk testowy nie jest ozdobą. Symuluje kontrolowany upływ i sprawdza, czy mechanika oraz elektronika działają poprawnie. Jeśli wyłącznik nie reaguje na test, traktuję to jako sygnał alarmowy, a nie drobną niedogodność. To właśnie regularny test pozwala wychwycić urządzenie, które z czasem mogło się zaciąć albo utracić czułość. Na bazie tego łatwiej dobrać właściwy typ do konkretnej instalacji.
Jakie typy wyłączników spotkasz w domu i przy nowoczesnej elektronice
W praktyce najczęściej patrzę na trzy rzeczy: typ wykrywanego prądu, czułość oraz to, czy urządzenie ma chronić jeden obwód, czy całą grupę obwodów. Różnice są ważne, bo nie każdy wyłącznik działa tak samo dobrze przy zasilaczach impulsowych, falownikach czy ładowarkach do auta elektrycznego.
| Typ | Na co reaguje | Gdzie ma sens | Praktyczna uwaga |
|---|---|---|---|
| AC | Na klasyczny prąd przemienny upływu | Proste, starsze obwody bez elektroniki | W nowych instalacjach wybierany coraz rzadziej |
| A | Na prąd AC oraz pulsujący prąd stały | Większość domowych obwodów, sprzęt AGD, elektronika użytkowa | Najbardziej uniwersalny wybór do nowoczesnego domu |
| F | Na AC, pulsujący DC i część zakłóceń od urządzeń z elektroniką | Pralki, pompy ciepła, klimatyzacja, niektóre napędy | Dobry kompromis tam, gdzie zwykły typ A bywa zbyt wrażliwy lub zbyt prosty |
| B | Także na gładki prąd stały | Fotowoltaika, ładowarki EV, wybrane aplikacje przemysłowe | Droższy, ale konieczny tam, gdzie elektronika generuje specyficzne składowe DC |
| Selektywny | Reaguje z opóźnieniem | Rozdzielnice, gdzie trzeba uniknąć wyłączenia całego obiektu | Pomaga, gdy jedna awaria nie powinna gasić wszystkiego naraz |
Jeśli miałbym wskazać bezpieczny punkt startu do mieszkania albo domu, zwykle wygrywa typ A. Typ AC bywa jeszcze spotykany, ale przy dzisiejszej elektronice nie jest już tak dobrym wyborem jak dawniej. Z kolei typ B zostawiam tam, gdzie naprawdę jest potrzebny, bo nie ma sensu przepłacać za rozwiązanie, którego instalacja nie wymaga. Ten sam rozsądek przydaje się również przy doborze parametrów montażowych i ochrony dla całych obwodów.
Jak dobrać właściwy model do mieszkania, domu i instalacji z elektroniką

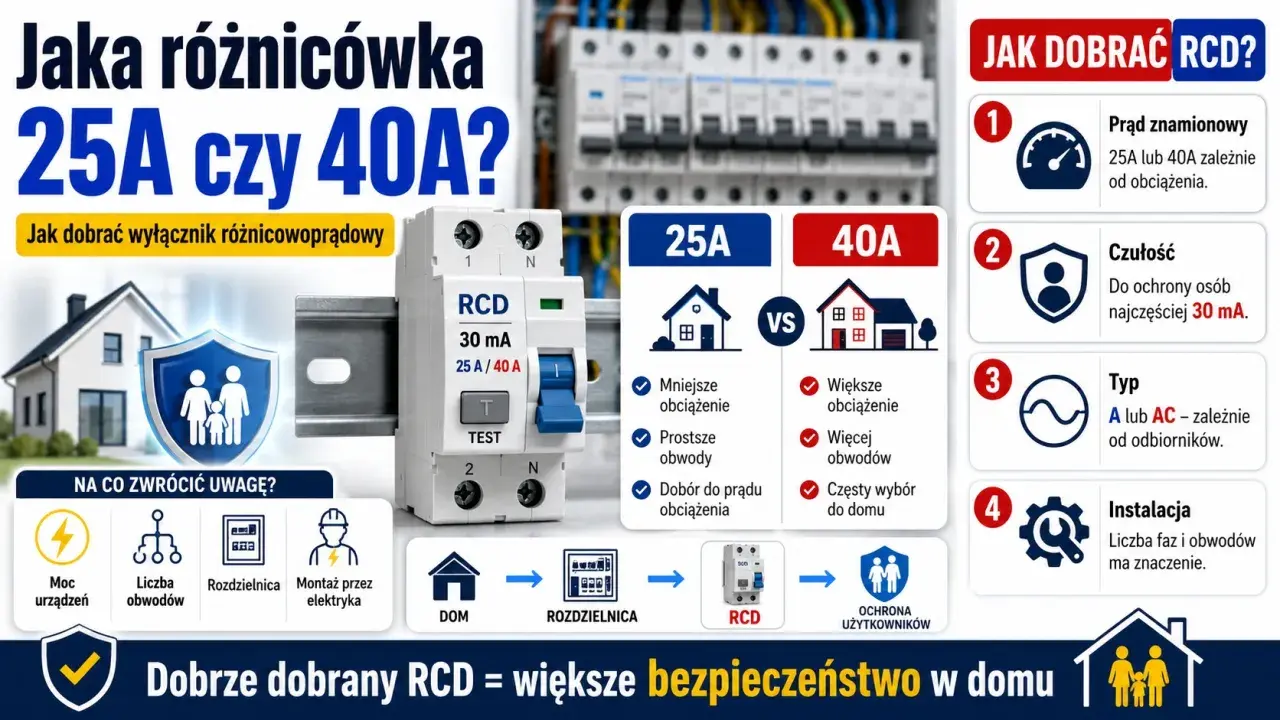

Przy doborze patrzę nie tylko na napis „30 mA”, ale na cały zestaw parametrów. Najważniejsze są: czułość, prąd znamionowy, liczba biegunów i zgodność z rodzajem obciążenia. To właśnie te elementy decydują, czy zabezpieczenie będzie działało przewidywalnie, czy stanie się źródłem przypadkowych wyłączeń.
| Parametr | Co oznacza | Co zwykle wybrać |
|---|---|---|
| Czułość | Przy jakim upływie urządzenie zadziała | 30 mA do ochrony ludzi, 100-300 mA częściej do ochrony przeciwpożarowej lub selektywności |
| Prąd znamionowy | Jakie obciążenie może przenieść sam aparat | 25 A, 40 A lub 63 A, dobrane do obwodu i zabezpieczenia nadrzędnego |
| Liczba biegunów | Czy chroniony jest jeden czy kilka przewodów czynnych | 2P dla jednofazowych obwodów 230 V, 4P dla trójfazowych |
| Typ | Jakie składowe upływu potrafi wykryć | Najczęściej A, a przy fotowoltaice, EV lub wybranych napędach B |
W praktyce nie lubię jednego wyłącznika „na pół mieszkania”, jeśli instalacja jest rozbudowana. Lepiej rozdzielić obwody na kilka zabezpieczeń albo zastosować RCBO, czyli wyłącznik różnicowo-nadprądowy. Taki układ nie tylko poprawia wygodę, ale też ogranicza sytuację, w której jedna drobna usterka wyłącza całe oświetlenie i wszystkie gniazda naraz. To szczególnie sensowne w nowoczesnych domach, gdzie sprzęt pracuje niemal non stop.
Jeśli chodzi o koszty, orientacyjnie najprostsze modele 2P 30 mA zaczynają się dziś mniej więcej od 30-50 zł, solidniejsze markowe wersje typu A częściej mieszczą się w widełkach 80-150 zł, a rozwiązania specjalistyczne, zwłaszcza typu B, potrafią kosztować 600 zł i więcej. To nie jest rynek, na którym warto oszczędzać „na ślepo”, bo różnica w cenie bywa mniejsza niż koszt jednego wyjazdu elektryka po źle dobranym montażu.
Dobór to jedno, ale drugi temat pojawia się zwykle bardzo szybko: dlaczego wyłącznik zaczyna wybijać i kiedy to jest normalne, a kiedy świadczy o usterce.
Dlaczego wyłącznik wybija i kiedy to sygnał awarii
Najczęściej przyczyna jest prozaiczna: uszkodzony sprzęt, wilgoć, przetarty przewód, źle wykonane połączenie albo zbyt duża suma naturalnych upływów z wielu urządzeń. W domach pełnych elektroniki to wcale nie jest rzadkie. Zasilacze impulsowe, pralki, zmywarki, klimatyzacja, routery, listwy filtrujące i ładowarki potrafią sumować drobne upływy do poziomu, przy którym zabezpieczenie zaczyna reagować.
Jeśli wyłącznik wyzwala się od razu po załączeniu konkretnego urządzenia, zwykle podejrzewam samo urządzenie albo jego przewód. Gdy problem występuje po deszczu, po myciu tarasu albo w łazience, myślę o wilgoci w osprzęcie i gniazdach zewnętrznych. Jeśli wybija bez obciążenia, sprawdzam instalację: wspólne neutrala między obwodami, mostki N-PE za wyłącznikiem, błędne podłączenie w puszce lub rozdzielnicy.
Praktyczny sposób diagnozy wygląda tak:
- Odłącz wszystkie urządzenia z gniazd.
- Załącz wyłącznik i sprawdź, czy pozostaje w pozycji włączonej.
- Podłączaj sprzęty po jednym, aż trafisz na winowajcę.
- Jeśli problem wraca nawet bez podłączonych urządzeń, wezwij elektryka do pomiarów izolacji i sprawdzenia połączeń.
To ważne, bo nie każdy przypadkowy trip oznacza, że wyłącznik jest wadliwy. Często jest dokładnie odwrotnie: działa tak, jak powinien, tylko instalacja albo sprzęt wymaga naprawy. Tę część warto traktować serio, bo od niej zależy, czy ochrona faktycznie zadziała wtedy, kiedy będzie potrzebna.
Jak testować i utrzymywać sprawność bez zbędnej teorii
Najprostsza zasada jest bardzo praktyczna: raz w miesiącu naciskam przycisk testowy. Jeśli urządzenie zadziała i odetnie zasilanie, mam podstawowy sygnał, że mechanizm nie zaciął się. To nie jest pełny przegląd instalacji, ale dobry nawyk, który naprawdę ma sens. Wystarczy kilka sekund.
Po teście trzeba ponownie załączyć zabezpieczenie i sprawdzić, czy obwód wrócił do pracy normalnie. Jeśli nie wraca albo wyzwala się natychmiast po resecie, nie próbuję „przeklikać” go kilka razy z rzędu. Zamiast tego szukam przyczyny. W praktyce najczęściej kończy się to sprawdzeniem jednego z trzech obszarów: sprzętu, wilgoci lub błędów w okablowaniu.
Przy starszych instalacjach zwracam też uwagę na stan samych gniazd, puszek i rozdzielnicy. Z czasem nawet dobry aparat nie pomoże, jeśli izolacja przewodów jest zużyta albo połączenia są luźne. W instalacji, która ma już swoje lata, regularny test różnicówki warto połączyć z przeglądem stanu osprzętu. To drobiazg, ale w elektryce drobiazgi często decydują o tym, czy system działa spokojnie, czy zaczyna żyć własnym życiem.
Gdy instalacja ma obsługiwać kilka stref domu, samochód elektryczny albo fotowoltaikę, sam test to za mało. Trzeba jeszcze spojrzeć na całą architekturę ochrony.
Co warto sprawdzić przed modernizacją instalacji
Jeśli mam doradzić jeden rozsądny punkt wyjścia, to taki: najpierw ustalam, co ma być chronione, a dopiero potem dobieram aparat. Inaczej dobiera się ochronę dla jednego pokoju w mieszkaniu, inaczej dla domu z ogrodem, a jeszcze inaczej dla obwodu z ładowarką EV albo falownikiem PV. To właśnie tu najłatwiej popełnić kosztowny błąd.
- Czy obwody są rozdzielone logicznie - osobno kuchnia, łazienka, zewnętrzne gniazda i większe odbiorniki to zwykle lepszy układ niż jedna wspólna grupa.
- Czy neutralne nie są mieszane - wspólny N dla kilku zabezpieczeń potrafi powodować trudne do zdiagnozowania wyzwalanie.
- Czy typ wyłącznika pasuje do elektroniki - przy nowoczesnych urządzeniach najczęściej wygrywa typ A, a przy części instalacji specjalnych potrzebny jest F albo B.
- Czy awaria jednego obwodu nie wyłączy całego domu - im większy obiekt, tym bardziej opłaca się podzielić ochronę na kilka aparatów.
- Czy instrukcja producenta nie wymaga konkretnego rozwiązania - przy ładowarkach EV i niektórych systemach PV to szczególnie ważne.
Przy ładowarkach samochodów elektrycznych i fotowoltaice nie zgaduję na oko. Czasem wystarczy typ A z odpowiednią detekcją składowej DC w samym urządzeniu, a czasem potrzebny jest typ B. To jeden z tych przypadków, w których opłaca się przeczytać instrukcję producenta i zostawić dobór elektrykowi, który ma za sobą pomiary, a nie tylko praktykę z katalogu.
Jeśli miałbym zostawić jedną zasadę, byłaby prosta: dobry wyłącznik różnicowoprądowy dobiera się do instalacji, a nie odwrotnie. W dobrze zaprojektowanym układzie jest cichy i niewidoczny, a przypomina o sobie dopiero wtedy, gdy naprawdę ma coś uratować.
