Tranzystor bipolarny nadal jest jednym z tych elementów, które warto rozumieć niezależnie od tego, czy składasz prosty układ przełączający, czy analizujesz stopień wzmacniający w elektronice analogowej. W tym tekście rozbijam jego działanie na praktyczne części, pokazuję najważniejsze odmiany, porównuję go z MOSFET-em i wyjaśniam, na co patrzeć w nocie katalogowej, żeby nie dobrać elementu „na oko”.
Co trzeba wiedzieć na start
- To element, w którym niewielki prąd bazy steruje dużo większym prądem kolektora, dlatego dobrze sprawdza się w wzmocnieniu i przełączaniu.
- W praktyce najczęściej spotkasz odmiany NPN i PNP, a w prostych układach także Darlingtony oraz tranzystory o niskim spadku nasycenia.
- Najważniejsze parametry do sprawdzenia to: prąd kolektora, napięcie dopuszczalne, wzmocnienie prądowe, spadek w nasyceniu, częstotliwość graniczna i moc strat.
- Do sterowania z logiki cyfrowej zwykle trzeba policzyć prąd bazy z zapasem, a nie opierać się na katalogowym „typowym” wzmocnieniu.
- W zadaniach stricte przełączających często wygrywa MOSFET, ale przy małych sygnałach i prostych wzmacniaczach BJT nadal ma bardzo mocne argumenty.
Jak działa i dlaczego daje tak użyteczne wzmocnienie

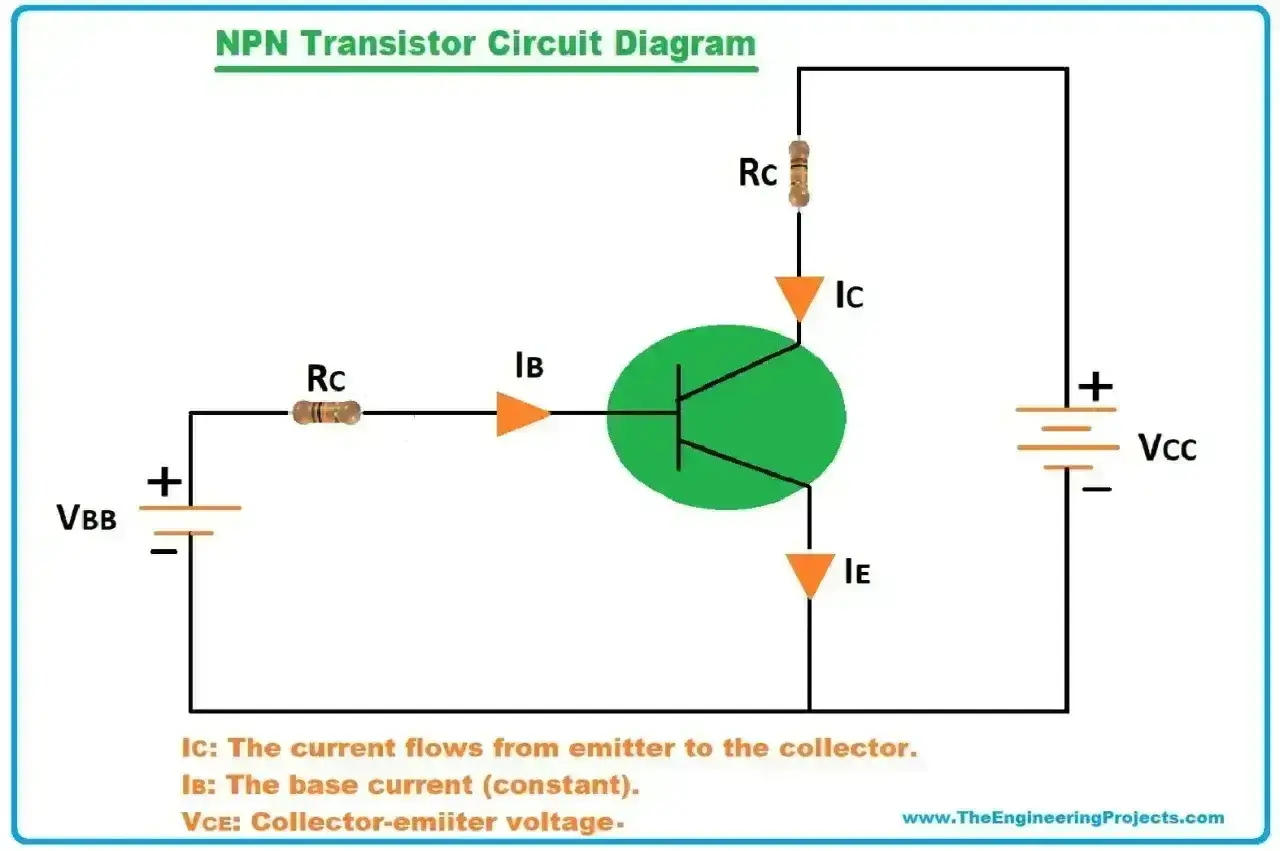

W uproszczeniu ten element ma trzy wyprowadzenia: emiter, bazę i kolektor. Gdy złącze baza-emiter zostanie spolaryzowane w kierunku przewodzenia, zaczyna płynąć niewielki prąd sterujący, a to uruchamia znacznie większy prąd między kolektorem i emiterem. Właśnie dlatego BJT tak dobrze nadaje się do wzmacniania sygnałów i jako elektroniczny klucz.
W praktyce najczęściej patrzę na trzy stany pracy. Odcięcie oznacza prawie całkowite wyłączenie, obszar aktywny służy do pracy liniowej, a nasycenie wykorzystuje się wtedy, gdy tranzystor ma działać jak zamknięty przełącznik. To rozróżnienie jest ważniejsze niż sama teoria, bo od niego zależy sposób doboru rezystorów, margines bezpieczeństwa i straty mocy.
Warto też pamiętać, że wzmocnienie prądowe nie jest cechą stałą. Zmienia się wraz z prądem kolektora, temperaturą i konkretnym egzemplarzem. Dlatego w układach projektuję się zwykle pod minimalne wzmocnienie z noty katalogowej, a nie pod wartość „typową”, która wygląda lepiej na papierze. To prosta zasada, ale właśnie ona najczęściej odróżnia działający układ od kapryśnego prototypu.
Jeśli chcesz zrozumieć resztę artykułu bez technicznego chaosu, najpierw zapamiętaj jedno: ten element nie jest „wzmacniaczem napięcia” w potocznym sensie, tylko precyzyjnie sterowanym źródłem prądowym. Z tego wynika cały jego charakter, a także ograniczenia, o których za chwilę.
Jakie odmiany spotkasz najczęściej
Najczęstszy podział jest prosty: NPN i PNP. NPN włącza się wtedy, gdy baza jest bardziej dodatnia od emitera, a PNP odwrotnie, gdy baza jest niżej niż emiter. W praktyce NPN jest zwykle wygodniejszy przy sterowaniu z mikrokontrolera, bo łatwiej nim „ściągać” prąd do masy. PNP częściej wykorzystuje się po stronie wysokiej, czyli tam, gdzie chcesz sterować obciążeniem od plusa zasilania.
Poza tym spotkasz jeszcze kilka odmian, które w realnych projektach robią różnicę. Darlington daje bardzo duże wzmocnienie prądowe, więc pozwala sterować większym obciążeniem małym prądem bazy, ale płaci za to większym spadkiem napięcia i wolniejszym wyłączaniem. Tranzystory mocy mają z kolei większą dopuszczalną moc strat i prąd kolektora, a wersje o niskim spadku nasycenia są projektowane tak, aby jak najlepiej zachowywały się jako klucze.
| Odmiana | Co ją wyróżnia | Gdzie ma sens | Ograniczenie |
|---|---|---|---|
| NPN | Najwygodniejszy do sterowania z logiki, często pracuje jako klucz dolnostronny | Układy cyfrowe, sterowanie przekaźnikami, proste wzmacniacze | Wymaga poprawnego odniesienia bazy do emitera |
| PNP | Pomaga sterować obciążeniem od strony plusa zasilania | High-side switching, proste komplementarne pary | Bywa mniej wygodny przy sterowaniu z 3,3 V lub 5 V |
| Darlington | Bardzo duże wzmocnienie prądowe | Mały prąd sterujący, elementy pośrednie, starsze układy logiczne | Większy spadek napięcia i wolniejsze przełączanie |
| Low VCE(sat) | Mały spadek napięcia w nasyceniu | Przełączanie zasilania, automotive, LED drivers | Trzeba pilnować warunków pracy z noty katalogowej |
W małych układach praktycznych trafiają się też popularne NPN-y klasy 2N3904, które mają napięcie pracy rzędu 40 V, prąd kolektora do około 200 mA i częstotliwość graniczną sięgającą setek megaherców. To dobry przykład tego, że nawet „zwykły” mały tranzystor może być całkiem szybki i użyteczny, o ile nie wymagasz od niego pracy ponad granicami termicznymi. Z tego miejsca naturalnie przechodzimy do pytania, gdzie taki element naprawdę daje przewagę.
Gdzie sprawdza się w praktyce
Ja najczęściej widzę dwa scenariusze: analogowe wzmacnianie i przełączanie. W pierwszym przypadku liczy się liniowość, przewidywalny punkt pracy i rozsądna częstotliwość graniczna. W drugim ważniejsze są niskie straty, szybkość przełączania i to, czy układ sterujący w ogóle potrafi dostarczyć odpowiedni prąd bazy.
W praktyce BJT dobrze sprawdza się w takich zadaniach jak:
- wzmacniacze małosygnałowe, zwłaszcza na wejściu prostych układów audio i pomiarowych,
- klucze do przekaźników, diod LED i małych silników,
- proste źródła i lustra prądowe, gdzie ważna jest powtarzalność zachowania,
- stopnie pośrednie w układach sterowania, kiedy trzeba „wzmocnić” możliwości wyjścia mikrokontrolera,
- szybkie stopnie analogowe, w których mały BJT nadal potrafi działać bardzo sprawnie.
Warto przy tym uczciwie powiedzieć, że nie każdy układ zyska na użyciu tego elementu. Jeśli chcesz przełączać większe prądy przy minimalnych stratach, MOSFET często będzie lepszy. Jeśli jednak potrzebujesz prostego, taniego i przewidywalnego elementu do sterowania prądem albo pracy liniowej, BJT wciąż jest bardzo rozsądnym wyborem. A skoro mowa o wyborze, to przejdźmy do konkretów projektowych.
Jak dobrać i nie popełnić błędu
W notach katalogowych patrzę przede wszystkim na sześć rzeczy: IC czyli maksymalny prąd kolektora, VCEO czyli dopuszczalne napięcie kolektor-emiter, hFE jako wzmocnienie prądowe, VCE(sat) w nasyceniu, fT jako częstotliwość graniczną oraz moc strat i obudowę. Jeżeli któraś z tych wartości jest blisko granicy, to ja od razu zakładam zapas, bo temperatura i rozrzut produkcyjny szybko weryfikują optymistyczne założenia.
| Parametr | Co oznacza w praktyce | Na co zwracam uwagę |
|---|---|---|
| IC | Jak duży prąd może płynąć przez kolektor | Przyjmuję zapas względem obciążenia, nie pracuję na granicy |
| VCEO | Jakie napięcie tranzystor wytrzyma w spoczynku | Dodaję margines na przepięcia i zakłócenia z obciążenia |
| hFE | Wzmocnienie prądowe | Używam wartości minimalnej dla danego prądu i temperatury |
| VCE(sat) | Spadek napięcia przy pełnym włączeniu | To krytyczny parametr w roli klucza, bo decyduje o stratach |
| fT | Szybkość pracy tranzystora | Istotne przy szybkich przebiegach i wyższych częstotliwościach |
| PD i Rth | Moc strat i odporność termiczna obudowy | Sprawdzam, czy obudowa i płytka odprowadzą ciepło |
Przy sterowaniu z mikrokontrolera najprostszy rachunek wygląda tak: jeśli chcesz przełączać obciążenie 100 mA, to nie zakładam, że baza dostanie tylko symboliczny prąd. Dla pracy w nasyceniu często przyjmuje się wymuszone wzmocnienie rzędu 10 do 20, więc prąd bazy może wyjść 5 do 10 mA. Przy wyjściu 5 V i założeniu spadku baza-emiter około 0,7 V rezystor bazowy wychodzi w okolicy 430 Ω, więc praktycznie wybieram 390 Ω albo 470 Ω zależnie od marginesu. To nadal prosta matematyka, ale bez niej łatwo o półprzewodnik, który „prawie działa”.
Najczęstsze błędy są dość powtarzalne. Ludzie liczą na typowe hFE zamiast minimalnego, nie zostawiają zapasu termicznego, zapominają o diodzie gaszącej przy cewce i oczekują szybkiego wyłączania mimo głębokiego nasycenia. W układach przełączających to właśnie takie detale robią największą różnicę. I dokładnie tu widać, dlaczego porównanie z MOSFET-em jest tak potrzebne.
BJT czy MOSFET i jak wybrać rozsądnie
Nie traktuję tego jako wojny technologii. W wielu układach oba rozwiązania zadziałają, ale zrobią to trochę inaczej i z innymi kosztami ubocznymi. BJT wymaga prądu bazy, za to bywa bardzo przewidywalny w roli prostego wzmacniacza i dobrze znosi niektóre zadania analogowe. MOSFET steruje się napięciem, ma bardzo dużą impedancję wejściową i zwykle wygrywa tam, gdzie liczy się sprawność przełączania.
| Kryterium | BJT | MOSFET |
|---|---|---|
| Sposób sterowania | Prąd bazy | Napięcie na bramce |
| Sprawność jako klucz | Dobra, ale zależy od nasycenia i prądu bazy | Zwykle bardzo dobra przy niskim RDS(on) |
| Wejście sterujące | Wymaga obliczenia i ograniczenia prądu | Wysoka impedancja, ale trzeba pilnować pojemności bramki |
| Zastosowania analogowe | Bardzo naturalne, szczególnie w prostych stopniach liniowych | Też możliwe, ale często mniej intuicyjne w prostych układach |
| Przełączanie dużych obciążeń | Możliwe, lecz rosną wymagania wobec sterowania | Zwykle wygodniejsze i bardziej efektywne |
Ja wybieram BJT wtedy, gdy zależy mi na prostocie analogowej, małym koszcie i sensownym zachowaniu przy niewielkich lub średnich prądach. MOSFET wybieram, gdy priorytetem jest niski spadek, małe straty i szybkie przełączanie większej mocy. W praktyce różnica często sprowadza się nie do „co jest lepsze”, tylko do tego, jakim sygnałem mam sterować obciążenie i jaką cenę energetyczną mogę zaakceptować. To prowadzi już do ostatniej rzeczy, o której warto pamiętać przed zamknięciem projektu.
Co jeszcze sprawdzam przed zamknięciem projektu
Przy tranzystorze bipolarnym najwięcej błędów robi się nie w samym doborze modelu, tylko w sterowaniu i cieple. Dlatego przed uznaniem układu za gotowy sprawdzam, czy baza ma pewny stan wyłączenia, czy obciążenie indukcyjne ma diodę gaszącą, czy spadek napięcia w nasyceniu nie psuje zasilania reszty układu i czy obudowa odprowadzi ciepło przy najgorszym przypadku, a nie tylko na stole testowym.
Jeśli miałbym zostawić jedną praktyczną myśl, byłaby bardzo prosta: BJT nadal jest świetnym narzędziem, ale działa najlepiej wtedy, gdy projektujesz go świadomie, z zapasem i z uwzględnieniem trybu pracy. Wtedy ten pozornie zwykły element potrafi być zaskakująco skuteczny, tani i elegancki w użyciu.
