To praktyczny przewodnik po tym, jak działa ogniwo Peltiera, gdzie ma sens w elektronice i elektryce oraz jakie ograniczenia trzeba brać pod uwagę, zanim kupi się moduł do własnego projektu. Skupiam się na tym, co naprawdę pomaga w decyzji: od zasady działania, przez dobór chłodzenia i zasilania, po typowe błędy, przez które ten element działa dużo gorzej, niż sugeruje opis sklepu.
Najważniejsze fakty o module termoelektrycznym w jednym miejscu
- Moduł Peltiera przenosi ciepło z jednej strony na drugą po podaniu prądu stałego, więc jedna powierzchnia się chłodzi, a druga nagrzewa.
- Najlepiej sprawdza się przy małych, punktowych zadaniach chłodzenia, a nie przy dużych obciążeniach albo chłodzeniu pomieszczeń.
- Strona gorąca jest krytyczna - bez dobrego radiatora i odprowadzenia ciepła cały układ szybko traci wydajność.
- Realny efekt jest zwykle znacznie słabszy niż katalogowe deklaracje, bo zależy od temperatury otoczenia, montażu i obciążenia cieplnego.
- Przy chłodzeniu poniżej temperatury otoczenia trzeba liczyć się z kondensacją pary wodnej i ryzykiem uszkodzenia elektroniki.
- Do projektu warto dobierać nie tylko sam moduł, ale też zasilacz, docisk, pastę termiczną i sposób odprowadzania ciepła.
Jak działa moduł Peltiera i dlaczego jedna strona chłodzi
W uproszczeniu to element termoelektryczny zbudowany z wielu par półprzewodników typu p i n, połączonych tak, by po przepływie prądu transportować ciepło z jednej strony na drugą. Ja traktuję go bardziej jak pompę ciepła w wersji półprzewodnikowej niż zwykły „kostkowy chłodziacz”, bo właśnie to najlepiej oddaje jego sposób pracy. Po zmianie kierunku prądu zamienia się strona zimna i gorąca, więc ten sam moduł może chłodzić albo grzać.
Najważniejsze jest to, że energia elektryczna nie znika bez śladu. Część ciepła zostaje przeniesiona, ale część powstaje też jako strata własna modułu, dlatego strona gorąca musi oddać nie tylko ciepło odebrane od chłodzonego elementu, lecz także to wygenerowane przez sam układ. Jeśli nie odprowadzisz go skutecznie, wydajność gwałtownie spada. W praktyce właśnie tutaj rozstrzyga się, czy rozwiązanie będzie działać dobrze, czy tylko „na papierze”.
Gdzie w elektronice i elektryce to rozwiązanie naprawdę ma sens
W elektronice i elektryce takie moduły stosuje się wtedy, gdy potrzebne jest precyzyjne, lokalne sterowanie temperaturą. Najczęściej chodzi o małe powierzchnie i układy, które źle znoszą skoki temperatury albo wymagają stabilnych warunków pracy. To nie jest uniwersalny zamiennik klasycznego chłodzenia, tylko narzędzie do konkretnych zadań.
- Chłodzenie elementów pomiarowych - czujników, laserów, kamer czy układów laboratoryjnych, gdzie stabilna temperatura ma znaczenie dla dokładności.
- Miniaturowe chłodziarki i pojemniki transportowe - tam liczy się brak sprężarki, niski hałas i prosta konstrukcja.
- Elektronika przemysłowa i telekomunikacyjna - do utrzymywania stałej temperatury w szafach i modułach wrażliwych na przegrzanie.

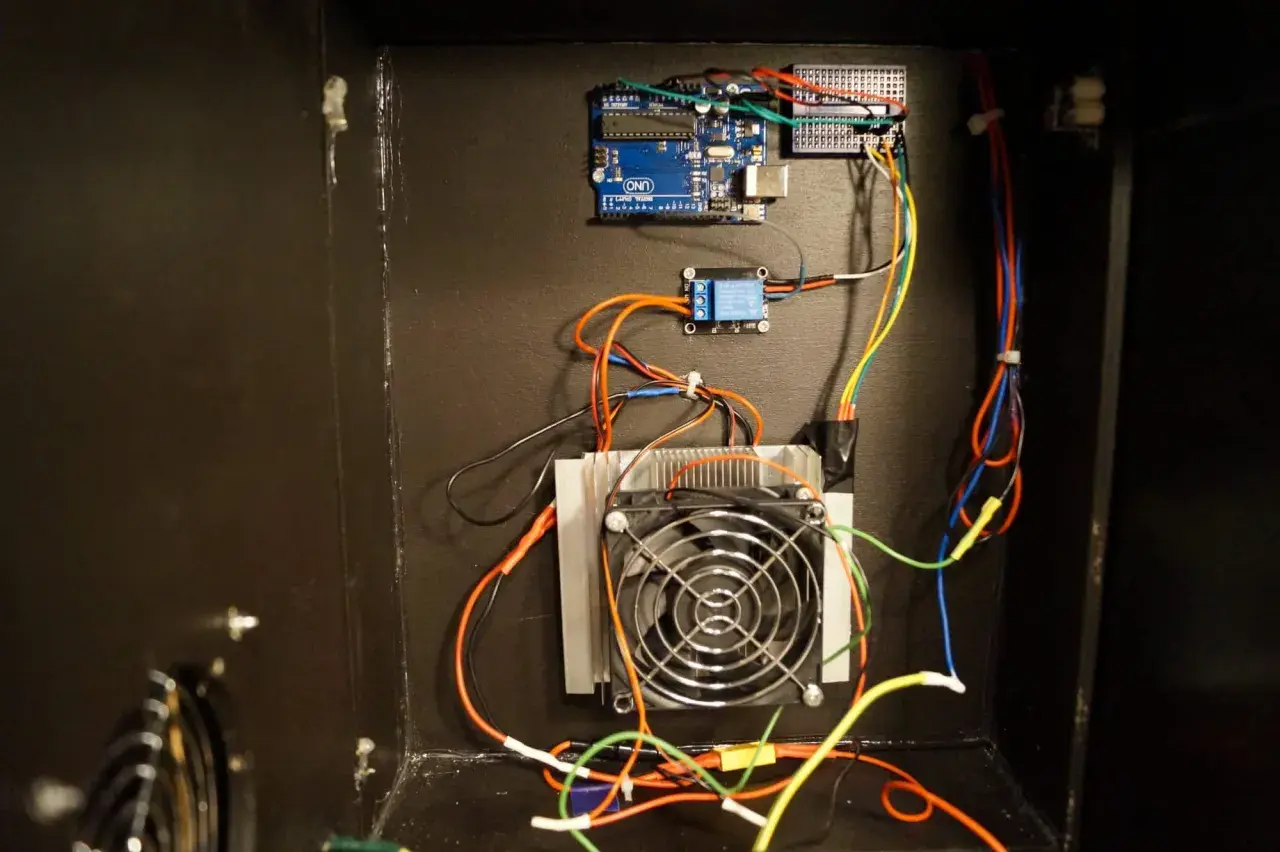

- Układy testowe i prototypy - gdy trzeba szybko sprawdzić reakcję komponentu na zmianę temperatury bez budowy pełnego systemu chłodniczego.
Najczęstszy błąd polega na myśleniu, że skoro moduł potrafi schłodzić mały element, to poradzi sobie także z dużą obudową czy całym pomieszczeniem. W praktyce przy większym obciążeniu energetycznym lepiej działają klasyczne radiatory, wentylacja, heatpipe albo układ sprężarkowy. To prowadzi do pytania, jak dobrać taki moduł, żeby nie przepalić budżetu i nie rozczarować się wynikiem.
Jak dobrać moduł, zasilanie i chłodzenie strony gorącej
Przy doborze nie zaczynam od samego modelu, tylko od odpowiedzi na jedno pytanie: ile ciepła trzeba realnie odebrać. Dopiero potem wybieram moduł, zasilacz i sposób odprowadzania energii z gorącej strony. Jeśli pomylisz kolejność, łatwo kupić element o zbyt dużym poborze prądu albo radiator, który nie ma szans utrzymać temperatury w ryzach.
| Kryterium | Na co patrzeć | Dlaczego to ważne |
|---|---|---|
| Obciążenie cieplne | Waty generowane przez chłodzony element | Od tego zależy, czy moduł w ogóle ma szansę utrzymać temperaturę |
| Zasilanie | Napięcie DC i wydajność prądowa | Zbyt słaby zasilacz powoduje spadki napięcia i niestabilną pracę |
| Radiator | Powierzchnia, przepływ powietrza, ewentualnie blok wodny | Bez skutecznego odbioru ciepła moduł szybko traci sens |
| Docisk i montaż | Równomierny nacisk, pasta termiczna, płaskie powierzchnie | Zły kontakt termiczny potrafi zjeść dużą część wydajności |
| Kondensacja | Punkt rosy i izolacja elementów | Przy chłodzeniu poniżej temperatury otoczenia pojawia się wilgoć |
Ja zwykle zakładam prostą rezerwę: jeśli chłodzony element oddaje określoną moc cieplną, cały układ projektuję z zapasem, a nie „na styk”. To szczególnie ważne, bo katalogowa wydajność modułu zakłada warunki idealne, których w realnym urządzeniu prawie nigdy nie ma. Z tej samej przyczyny warto patrzeć nie tylko na moc, ale też na temperaturę otoczenia i jakość radiatora - bez tego parametry przestają być porównywalne.
Najczęstsze błędy przy montażu, które zabijają wydajność
Tu najczęściej nie zawodzi sam element, tylko montaż. Widziałem układy, które wyglądały poprawnie, a działały słabo tylko dlatego, że ktoś zignorował jeden z poniższych szczegółów.
- Za mały radiator po stronie gorącej - moduł zaczyna oddawać mniej ciepła, a pobór energii dalej rośnie.
- Brak pasty termicznej lub zbyt gruba warstwa - pogarsza kontakt i zwiększa opór cieplny.
- Nierówny docisk - powierzchnie nie przylegają dobrze, więc część energii ucieka bokiem.
- Zasilanie bez kontroli prądu - moduł pobiera więcej, niż planowano, a układ robi się niestabilny.
- Brak zabezpieczenia przed kondensacją - przy chłodzeniu poniżej otoczenia para wodna potrafi uszkodzić elektronikę szybciej, niż sama temperatura.
W praktyce największym problemem nie jest to, że moduł „nie chłodzi”, tylko to, że użytkownik oczekuje od niego pracy jak od sprężarki. To prowadzi do kolejnego porównania, bo dopiero ono pokazuje, kiedy termoelektryka naprawdę wygrywa, a kiedy przegrywa bez dyskusji.
Czym różni się od chłodzenia wentylatorem i układu sprężarkowego
Porównanie jest ważne, bo wiele osób kupuje moduł termoelektryczny z myślą o „lepszym chłodzeniu”, a tymczasem dostaje po prostu inne narzędzie. Najlepiej widać to w trzech podstawowych scenariuszach.
| Rozwiązanie | Plusy | Minusy | Najlepsze zastosowanie |
|---|---|---|---|
| Moduł Peltiera | Brak ruchomych części, precyzyjna regulacja, kompaktowa budowa | Niska sprawność, duży wpływ jakości odprowadzania ciepła | Małe urządzenia, stabilizacja temperatury, projekty punktowe |
| Chłodzenie wentylatorem i radiatorem | Proste, tanie, energooszczędne | Nie schładza poniżej otoczenia | CPU, przetwornice, obudowy, ogólna elektronika |
| Układ sprężarkowy | Duża wydajność, lepsza efektywność przy większych mocach | Większy rozmiar, hałas, wyższa złożoność | Lodówki, klimatyzacja, większe systemy chłodnicze |
Jeśli patrzę czysto inżyniersko, to termoelektryka wygrywa tam, gdzie liczy się prostota, sterowalność i mały format. Przegrywa tam, gdzie celem jest duża ilość odebranego ciepła przy rozsądnym zużyciu energii. To rozróżnienie jest kluczowe, bo od niego zależy, czy moduł ma sens w Twoim projekcie, czy lepiej od razu wybrać inne rozwiązanie.
Kiedy warto wybrać moduł Peltiera, a kiedy lepiej odpuścić
Ja polecam ten typ chłodzenia wtedy, gdy potrzebujesz małej, przewidywalnej i łatwej do sterowania jednostki. Ma sens w elektronice laboratoryjnej, w stabilizacji temperatury czujników, w kompaktowych chłodziarkach i w projektach, gdzie ważniejsza jest kontrola niż absolutna sprawność. To rozwiązanie lubię za to, że daje dużą swobodę konstrukcyjną i nie wymaga układu z czynnikiem chłodniczym.
Nie polecam go natomiast do dużych obciążeń, do chłodzenia całych obudów o słabej wentylacji ani do zastosowań, w których każdy wat poboru ma znaczenie. Jeśli celem jest długa praca przy wysokiej sprawności, klasyczne chłodzenie często wygrywa bez większej dyskusji. Jeśli chcesz zejść poniżej temperatury otoczenia, musisz dodatkowo policzyć kondensację, izolację i realną wydajność radiatora - i to zwykle właśnie te szczegóły decydują o sukcesie.
Co sprawdzić przed podłączeniem modułu do własnego projektu
Zanim podłączysz taki element do układu, przejdź przez krótką listę kontrolną. Oszczędza to czas, a często też sam moduł.
- Sprawdź, jaką moc cieplną ma odprowadzić chłodzona część układu.
- Upewnij się, że zasilacz ma odpowiedni zapas prądowy i stabilne napięcie DC.
- Zaplanuj radiator po stronie gorącej zanim zamówisz sam moduł.
- Zadbaj o płaskie powierzchnie, dobry docisk i cienką warstwę pasty termicznej.
- Jeśli temperatura ma spaść poniżej otoczenia, przygotuj izolację przed kondensacją.
- Załóż, że realna wydajność będzie niższa niż katalogowa, i projektuj z marginesem.
To podejście brzmi prosto, ale właśnie ono najczęściej odróżnia udany projekt od rozczarowania. W przypadku modułów termoelektrycznych szczegóły montażu mają większe znaczenie niż sama nazwa modelu, a dobrze dobrany radiator bywa ważniejszy niż sam element. Jeśli trzymasz się tej zasady, łatwiej wykorzystasz potencjał rozwiązania bez przepalania energii i budżetu.
