W elektronice i automatyce sprzężenie zwrotne decyduje o tym, czy układ trzyma napięcie, wzmocnienie albo prędkość dokładnie tam, gdzie trzeba. Dobrze zrobiona pętla poprawia stabilność, tłumi zakłócenia i ułatwia sterowanie; źle zrobiona potrafi wywołać przeregulowanie, dzwonienie albo oscylacje. W tym tekście rozkładam temat na proste części: wyjaśniam zasadę działania, pokazuję różnicę między pętlą ujemną i dodatnią, a potem przechodzę do praktyki w op-ampach, zasilaczach, audio i sterowaniu ruchem.
Najważniejsze rzeczy o pętli zwrotnej w elektronice
- Układ porównuje wyjście z wartością odniesienia i koryguje błąd, zamiast działać na ślepo.
- Ujemna pętla zwykle stabilizuje i linearyzuje, a dodatnia wzmacnia zmianę i może uruchomić drgania lub przełączanie.
- Wzmacniacze operacyjne, stabilizatory napięcia, regulatory silników i systemy audio korzystają z tego samego mechanizmu, ale z innym celem.
- Najczęstsze problemy to opóźnienie, zbyt duże wzmocnienie, brak kompensacji i źle dobrane obciążenie.
- W praktyce liczy się nie tylko to, czy układ działa, ale też jak szybko reaguje i czy pozostaje stabilny w skrajnych warunkach.
Na czym polega pętla zwrotna i dlaczego działa
Najprościej: część sygnału z wyjścia wraca na wejście, gdzie jest porównywana z wartością zadaną. Różnica między nimi tworzy sygnał błędu, a ten steruje układem tak, by odchyłka była mniejsza. Ja patrzę na to jak na ciągłe poprawianie kursu, a nie jednorazowe ustawienie parametru.
To podejście ma dwie duże zalety. Po pierwsze, układ staje się mniej wrażliwy na rozrzut elementów, temperaturę czy zmianę obciążenia. Po drugie, można przewidzieć jego zachowanie na podstawie elementów zewnętrznych, a nie tylko wewnętrznego wzmocnienia tranzystorów czy wzmacniacza.
W układach liniowych ten mechanizm bywa tak ważny, że decyduje o jakości całego projektu. Wzmacniacz bez pętli może mieć ogromne wzmocnienie, ale to jeszcze nie znaczy, że będzie użyteczny. Z pętlą dostajesz kontrolę, kosztem większej złożoności i konieczności pilnowania stabilności. Jeśli układ ma nie tylko regulować, ale wręcz generować drgania, sytuacja się odwraca: wtedy warunek startu opisuje się często przez kryterium Barkhausena, czyli w praktyce przez to, że iloczyn wzmocnienia i tłumienia pętli spełnia warunek Aβ = 1∠−180°.

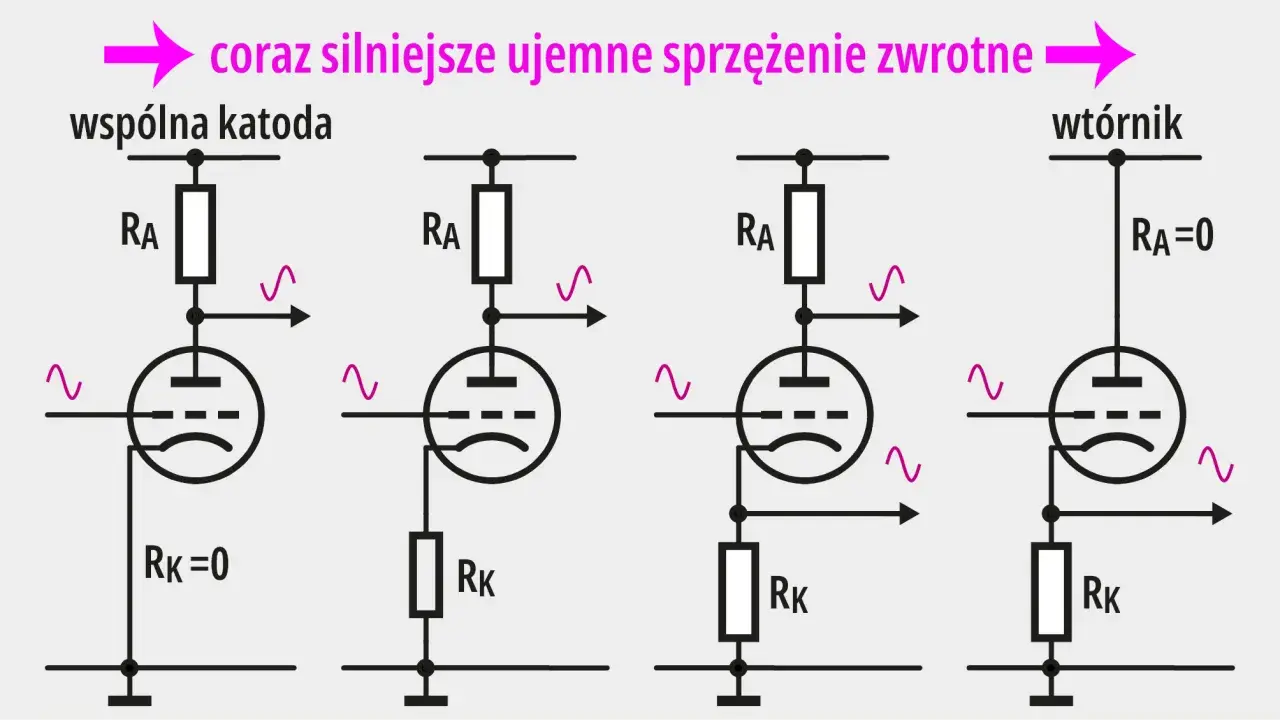

Ujemna i dodatnia pętla robią zupełnie inne rzeczy
To rozróżnienie jest kluczowe, bo od niego zależy wszystko: stabilizacja, przełączanie, generacja drgań, a nawet sposób, w jaki układ reaguje na zakłócenia. Ujemna pętla dąży do zmniejszenia błędu, a dodatnia do jego powiększenia. Obie są potrzebne, tylko w innych zadaniach.
| Rodzaj | Co wraca na wejście | Efekt | Typowe zastosowanie | Ryzyko |
|---|---|---|---|---|
| Ujemna | Sygnał przeciwny do odchyłki | Stabilizacja, linearyzacja, lepsza kontrola | Wzmacniacze operacyjne, stabilizatory napięcia, regulatory silników | Zbyt duże opóźnienie może wywołać oscylacje |
| Dodatnia | Sygnał zgodny z odchyłką | Wzmacnianie zmiany, szybkie przełączanie, wzbudzenie drgań | Przerzutniki Schmitta, generatory, niektóre układy audio i alarmowe | Łatwo doprowadzić do niestabilności lub nasycenia |
W praktyce dodatniej pętli nie traktuję jako błędu, tylko jako narzędzie. Gdy chcę histerezę, potrzebuję właśnie takiego zachowania, bo układ ma zdecydowanie przejść z jednego stanu w drugi i nie klikać przy każdym szumie. Gdy chcę precyzyjnej regulacji, wybieram pętlę ujemną i pilnuję zapasu stabilności.
Gdzie spotkasz tę technikę w praktyce
To zjawisko nie żyje tylko w podręcznikach. Współczesna elektronika używa go niemal wszędzie tam, gdzie trzeba porównać stan rzeczywisty z oczekiwanym i coś skorygować.
Wzmacniacze i filtry
Wzmacniacz operacyjny z pętlą ujemną to klasyczny przykład. Wysokie wzmocnienie w pętli otwartej zostaje ujarzmione przez elementy zewnętrzne, więc to rezystory i kondensatory w dużej mierze ustalają końcową charakterystykę. Dzięki temu można zbudować bufor, filtr aktywny albo precyzyjny układ pomiarowy.
Zasilacze stabilizowane
W stabilizatorach LDO i przetwornicach impulsowych pętla porównuje napięcie wyjściowe z odniesieniem i koryguje pracę tranzystora lub klucza. To właśnie dlatego zasilacz potrafi utrzymać napięcie mimo zmian obciążenia czy wejścia. Im lepiej zaprojektowana pętla, tym mniejsze tętnienia, szybsza odpowiedź na skok obciążenia i mniej problemów z przegrzewaniem.
Audio i komunikacja
W torach audio pętla bywa używana do kontroli poziomu, redukcji echa i tłumienia niepożądanych sprzężeń między mikrofonem a głośnikiem. W systemach komunikacji głosowej pomaga też automatyczna regulacja wzmocnienia, czyli AGC, która utrzymuje sygnał w sensownym zakresie bez ciągłego ręcznego kręcenia poziomem. To dobry przykład, bo pokazuje, że sama idea jest prosta, ale rezultat zależy od opóźnień i jakości pomiaru.
Przeczytaj również: Dioda Zenera - czy używasz jej poprawnie?
Sterowanie ruchem
Serwa, napędy BLDC i roboty nie działają poprawnie bez informacji zwrotnej z enkodera, czujnika Halla albo innego przetwornika położenia. Układ porównuje pozycję rzeczywistą z zadaną, a potem koryguje prąd, moment albo prędkość. Bez tego silnik może kręcić się szybko, ale nie będzie trafiał tam, gdzie trzeba.
Właśnie dlatego jeden schemat pętli może wyglądać podobnie, a w różnych urządzeniach spełniać zupełnie inną rolę. Następny krok to już nie teoria, tylko pytanie, jak taką pętlę ustawić, żeby nie zepsuła stabilności całego układu.
Jak projektować pętlę, żeby była stabilna
Najczęściej problem nie polega na samym użyciu pętli, tylko na tym, że ktoś ustawia ją zbyt agresywnie. Chce szybkiej reakcji, dużego wzmocnienia i idealnej dokładności jednocześnie, a to zwykle kończy się konfliktem między szybkością a stabilnością.
Ja zaczynam od trzech pytań: co mierzę, jak szybko mogę to zmierzyć i ile opóźnienia wprowadzają elementy po drodze. W układzie analogowym liczy się szerokość pasma i zapas fazy, a w układzie cyfrowym dochodzą próbkowanie, obróbka DSP i opóźnienie wyjścia PWM. Każdy z tych elementów może przesunąć odpowiedź na tyle, że pętla zamiast uspokajać układ, zacznie go rozbujać.
- Ogranicz opóźnienie w torze pomiarowym i sterującym.
- Nie zwiększaj wzmocnienia tylko po to, żeby układ był dokładniejszy na papierze.
- Dodaj kompensację tam, gdzie pojawia się nadmierne przeregulowanie lub dzwonienie.
- Sprawdź zachowanie przy skrajnym obciążeniu, a nie tylko w punkcie nominalnym.
- Jeśli w torze są kondensatory, filtry albo długie przewody, traktuj je jak realny element pętli, nie jak detal poboczny.
W praktyce najbardziej zdradliwa jest sytuacja, w której układ działa poprawnie na biurku, a zaczyna się wzbudzać po podłączeniu dłuższego kabla, innego obciążenia albo mocniejszego filtra. To znak, że pętla była policzona na krótko, a nie na rzeczywiste warunki pracy.
Po czym poznać, że układ nie jest zestrojony dobrze
Objawy są zwykle dość czytelne, tylko łatwo je zlekceważyć na początku. Jeśli widzę jeden z poniższych sygnałów, zakładam problem w pętli, zanim obwinię zasilanie, czujnik albo sam procesor.
- Dzwonienie po skoku sygnału, czyli krótkie oscylacje zanim układ się uspokoi.
- Przeregulowanie, gdy wyjście przechodzi za daleko ponad wartość zadaną.
- Polowanie, czyli powolne szukanie punktu pracy wokół celu.
- Warczący albo piskliwy zasilacz, który daje znać, że częstotliwość pracy nie jest dobrze opanowana.
- Wzbudzenie, gdy układ zaczyna oscylować sam z siebie, bez wyraźnego bodźca.
- Skaczący pomiar w audio, czujnikach lub sterowaniu silnikiem, który wygląda jak problem z szumem, ale wynika z nadmiernego wzmocnienia pętli.
Tu dobrze działa prosta zasada: jeśli objaw pojawia się po zmianie obciążenia, długości przewodu, filtra albo częstotliwości próbkowania, prawdopodobnie winna jest nie część mocy, tylko kontrola. I właśnie dlatego ostatnia sekcja powinna dotyczyć krótkiej, praktycznej kontroli przed uruchomieniem.
Co sprawdzam przed zamknięciem projektu z pętlą sterowania
Zanim uznam układ za gotowy, zawsze sprawdzam trzy rzeczy: czy sygnał odniesienia jest dobrze zdefiniowany, czy tor pomiarowy widzi prawdziwe wyjście i czy sterowanie ma zapas na gorsze warunki. Brzmi banalnie, ale większość problemów zaczyna się właśnie na tym etapie, gdy ktoś ufa idealnemu modelowi bardziej niż rzeczywistemu montażowi.
W praktyce patrzę też na kompromis, którego nie da się obejść: większa szybkość reakcji zwykle oznacza mniejszy margines błędu, a większa dokładność może wymagać wolniejszego, spokojniejszego sterowania. Dlatego dobry projekt nie jest tym, który krzyczy najwyższym wzmocnieniem, tylko tym, który utrzymuje równowagę między stabilnością, hałasem i czasem odpowiedzi. Jeśli zapamiętasz tylko jedną rzecz, niech będzie taka: pętla ma pomagać układowi pracować przewidywalnie, a nie tylko ładnie wyglądać na schemacie.
