To urządzenie bywa pomijane, dopóki nie zaczyna wybijać albo nie trzeba zwiększyć mocy przyłączeniowej. Zabezpieczenie przedlicznikowe to element po stronie sieci, który odcina zasilanie przed licznikiem i wyznacza granicę odpowiedzialności między operatorem a instalacją odbiorcy. W tym tekście rozkładam temat na praktyczne kawałki: gdzie ten element się znajduje, jak działa, jak dobrać jego wartość i co zrobić, gdy sprawia kłopoty.
Najważniejsze rzeczy, które warto wiedzieć od razu
- To nie jest zwykły bezpiecznik w domowej rozdzielnicy, tylko element po stronie operatora i zwykle jest plombowany.
- Najczęściej spotkasz wkładkę topikową albo wyłącznik nadprądowy, zależnie od standardu przyłącza.
- Dobór amperażu musi pasować do mocy umownej, przekroju WLZ i warunków przyłączenia.
- Jeśli element wyłącza się regularnie, problemem bywa przeciążenie, zwarcie albo źle dobrana instalacja, a nie sam „zły bezpiecznik”.
- Samowolna wymiana na większą wartość jest błędem, bo osłabia ochronę przewodów i może naruszyć warunki operatora.
Gdzie ten element faktycznie się znajduje

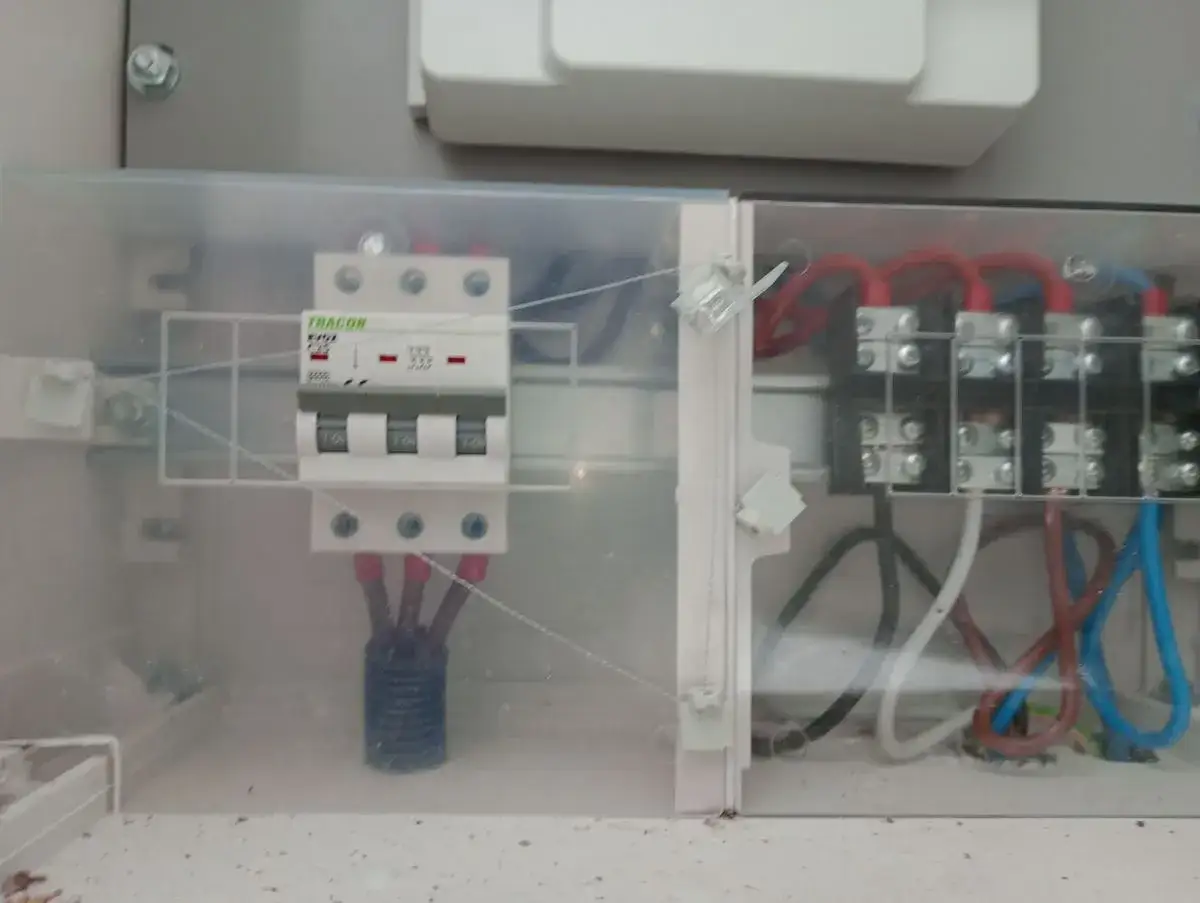

W praktyce spotykam go najczęściej w złączu kablowym, szafce licznikowej albo na klatce schodowej. W domach jednorodzinnych bywa przy granicy działki, w budynkach wielorodzinnych często w części wspólnej, a sam licznik może wisieć kilka metrów dalej lub nawet w innym pomieszczeniu. Najważniejsze jest jedno: ten element jest przed licznikiem, po stronie zasilania, więc odpowiada za odcięcie energii zanim trafi ona do układu pomiarowego.
Ja patrzę na to jak na granicę między światem operatora a światem użytkownika. Po stronie odbiorcy zaczyna się instalacja wewnętrzna, w której działają już zwykłe zabezpieczenia obwodów, a przed licznikiem jest strefa bardziej formalna, techniczna i zwykle niedostępna bez odpowiednich uprawnień. To dlatego tak ważne jest, żeby nie mylić tej części z bezpiecznikami w mieszkaniu.
W nowoczesnych złączach mowa jest często o złączu kablowo-pomiarowym, a przewód łączący złącze z rozdzielnicą budynku to WLZ, czyli wewnętrzna linia zasilająca. To właśnie te elementy tworzą układ, w którym przedlicznikowa ochrona ma sens i konkretne zadanie: zabezpieczyć zasilanie oraz sam punkt poboru, zanim energia trafi do instalacji odbiorcy. Następny krok to rozróżnienie, co dokładnie robi ten element, a czego nie robi.
Jak odróżnić go od licznika i zabezpieczeń po stronie odbiorcy
Najwięcej pomyłek bierze się stąd, że w jednej skrzynce widzimy kilka podobnych elementów. Z zewnątrz wszystko wygląda jak „bezpieczniki”, ale ich rola jest zupełnie inna.
| Element | Gdzie się znajduje | Kto zwykle ma dostęp | Po co jest |
|---|---|---|---|
| Przedlicznikowy bezpiecznik lub wyłącznik | Przed licznikiem, w złączu lub szafce pomiarowej | Operator lub osoba działająca według jego procedur | Chroni od strony zasilania i wyznacza limit poboru |
| Licznik energii | W tym samym zespole albo w pobliżu | Operator | Rozlicza zużycie energii |
| Zabezpieczenia zalicznikowe | Za licznikiem, w rozdzielnicy odbiorcy | Użytkownik lub elektryk | Chronią konkretne obwody w domu lub mieszkaniu |
Ta różnica ma znaczenie praktyczne. Jeśli wyłącza się zabezpieczenie za licznikiem, problem dotyczy zwykle konkretnego obwodu albo urządzenia. Jeśli wyłącza się element przed licznikiem, najczęściej chodzi o przeciążenie całej instalacji, zbyt duży jednoczesny pobór albo awarię na granicy przyłącza. To już prowadzi do pytania, jakie rozwiązania stosuje się w tej roli i czym one się różnią.
Jakie rozwiązania stosuje się najczęściej
Nie ma jednego uniwersalnego wariantu, który byłby montowany wszędzie. Zależy to od standardu operatora, typu przyłącza i wieku instalacji. W nowych układach można spotkać rozwiązania bardziej „serwisowe”, w starszych dominują klasyczne wkładki topikowe.
| Rozwiązanie | Gdzie spotykam je najczęściej | Zalety | Ograniczenia |
|---|---|---|---|
| Wkładka topikowa | Starsze złącza i wiele typowych przyłączy niskiego napięcia | Prosta, tania, dobrze ogranicza skutki zwarcia | Po zadziałaniu trzeba ją wymienić, a nie tylko „podnieść dźwignię” |
| Wyłącznik nadprądowy | Nowe realizacje i niektóre standardy operatorów | Można go ponownie załączyć, szybciej wraca zasilanie | Musi być dobrany i zabezpieczony zgodnie z wymaganiami operatora |
| Rozłącznik bezpiecznikowy | Układy, w których potrzebny jest czytelny dostęp serwisowy do wkładek | Wygodny podczas prac eksploatacyjnych | Nie każda wersja nadaje się do każdego złącza |
W nowych standardach PGE Dystrybucja można znaleźć zapis o wyłączniku nadmiarowo-prądowym o charakterystyce C jako rozwiązaniu przed licznikiem. To dobry przykład, bo pokazuje kierunek zmian: coraz częściej liczy się nie tylko samo zabezpieczenie, ale też jego montaż, plombowanie i zgodność z resztą układu. Charakterystyka C oznacza, że taki wyłącznik lepiej toleruje krótkie prądy rozruchowe niż typ B, co ma sens przy niektórych odbiornikach. Na tym etapie najważniejsze jest jednak nie nazewnictwo, lecz dobór parametrów, bo to od niego zależy, czy instalacja będzie działała stabilnie.
Jak dobrać prąd znamionowy do mocy umownej
Tu zaczyna się najbardziej praktyczna część. Prąd znamionowy zabezpieczenia musi być dopasowany do mocy umownej, przewodów i sposobu zasilania, bo zbyt mała wartość będzie wybijać bez powodu, a zbyt duża przestanie chronić instalację tak, jak powinna.
W uproszczeniu można przyjąć, że dla jednofazowego zasilania 230 V moc oblicza się ze wzoru P = U × I, a dla trójfazowego zasilania 400 V korzysta się z zależności P ≈ √3 × U × I. To są wartości orientacyjne, liczone przy typowych warunkach sieciowych, ale w praktyce dobrze pokazują skalę. Jeśli masz 1 × 16 A, to mówimy o około 3,7 kW. Przy 1 × 25 A jest to około 5,75 kW. Dla 3 × 25 A wychodzi około 17,3 kW, a dla 3 × 32 A około 22,2 kW.
Różnica między mocą przyłączeniową a mocą umowną też ma znaczenie. Pierwsza wynika z warunków technicznych, które dostajesz od operatora, a druga to wartość, którą faktycznie zamawiasz w umowie. W praktyce te liczby muszą się zgadzać z przekrojami przewodów, zabezpieczeniem przed licznikiem i możliwościami instalacji odbiorczej. Dla domu z kuchnią indukcyjną i większą liczbą urządzeń przeskok z 1 × 16 A do 3 × 16 A oznacza zmianę z około 3,7 kW do około 11 kW, a to już nie jest kosmetyka, tylko realna poprawa komfortu.
| Prąd | 1 faza 230 V | 3 fazy 400 V | Praktyczny komentarz |
|---|---|---|---|
| 16 A | około 3,7 kW | około 11,1 kW | Wystarcza do prostszych mieszkań, ale bywa ciasno przy kilku dużych urządzeniach naraz |
| 25 A | około 5,75 kW | około 17,3 kW | Lepszy komfort, szczególnie jeśli korzystasz z płyty, piekarnika i czajnika jednocześnie |
| 32 A | około 7,4 kW | około 22,2 kW | Rozsądny wybór do domu z większym zapotrzebowaniem i większą liczbą odbiorników |
| 40 A | około 9,2 kW | około 27,7 kW | Wchodzi w grę przy bardziej wymagających instalacjach i większym zapasie mocy |
| 63 A | około 14,5 kW | około 43,6 kW | To już poziom dla wyraźnie większego zapotrzebowania, zwykle po analizie całej instalacji |
Ja zawsze patrzę na to szerzej niż na sam amperaż. Jeśli ktoś planuje płytę indukcyjną, bojler, klimatyzację i ładowarkę do auta, to sama wymiana wkładki na „większą” niewiele da, jeśli przekrój WLZ, rozdzielnica albo warunki przyłączenia nie pozwalają na taką zmianę. Właśnie dlatego dobór zaczyna się od dokumentów, a nie od śrubokręta. W kolejnym kroku trzeba już powiedzieć wprost, co robić, gdy ten element wybija albo budzi podejrzenia.
Co oznacza, że wybija albo nie daje się załączyć
Najczęściej chodzi o jeden z pięciu scenariuszy: przeciążenie, zwarcie, uszkodzony odbiornik o dużym prądzie rozruchowym, luźne połączenie albo zbyt mały zapas mocy względem realnego zużycia. W praktyce wygląda to tak, że zabezpieczenie działa poprawnie, tylko instalacja jest już obciążona ponad rozsądny poziom.
- Przeciążenie oznacza, że za dużo urządzeń pracuje naraz, na przykład płyta, piekarnik i czajnik w tym samym czasie.
- Zwarcie zwykle wyłącza układ natychmiast i wymaga sprawdzenia konkretnego obwodu lub urządzenia.
- Duży prąd rozruchowy potrafi zadziałać przy sprężarkach, pompach i starszych silnikach.
- Luźny styk jest groźny, bo potrafi grzać się długo, zanim dojdzie do wyłączenia.
- Nierównomierne obciążenie faz w instalacji trójfazowej potrafi powodować pozornie losowe problemy.
Jeśli sytuacja zdarza się raz, zacząłbym od odłączenia części odbiorników i ponownego załączenia. Jeśli wraca regularnie, nie szukałbym drogi na skróty. W przypadku części przedlicznikowej warto zachować ostrożność, bo operatorzy jasno wskazują, że wyłączanie zasilania na tym elemencie odcina także licznik i nie jest traktowane jak zwykłe wyłączenie domowego obwodu. To dobry moment, by przejść do odpowiedzialności i formalności.
Kto odpowiada za ten element i co wolno zrobić samodzielnie
Granica odpowiedzialności jest tu prosta: po stronie operatora znajduje się układ przedlicznikowy, licznik i elementy plombowane, a po stronie użytkownika zaczyna się instalacja odbiorcza. W praktyce oznacza to, że bez zgody nie zmienia się wartości zabezpieczenia, nie zrywa plomb i nie przerabia miejsca montażu „na własną rękę”.
W taryfach i standardach operatorów spotykam bardzo podobny zapis: element przed licznikiem ma być zainstalowany najbliżej układu pomiarowego i zabezpieczony plombą. To nie jest formalność dla samej formalności. Plomba ma ograniczyć dostęp do części, która decyduje o ochronie całego przyłącza i o poprawności rozliczeń. Właśnie dlatego w praktyce samodzielna wymiana na większy amperaż jest złym pomysłem, nawet jeśli z zewnątrz wygląda na „niewinną poprawkę”.
Jeżeli chcesz zmienić parametry, droga jest standardowa: wniosek do operatora, weryfikacja warunków przyłączenia, sprawdzenie WLZ, a często także prace po stronie elektryka z uprawnieniami. W nowych lub modernizowanych układach trzeba też zadbać o to, by osłony i listwy były przystosowane do plombowania. To prowadzi naturalnie do ostatniego pytania: co warto sprawdzić zanim zlecisz modernizację albo prosisz o większą moc.
Co sprawdzić przed modernizacją instalacji i zwiększeniem mocy
Jeżeli planujesz ogrzewanie elektryczne, pompę ciepła, ładowarkę do samochodu albo po prostu masz dość wybijającego zabezpieczenia, zacznij od trzech rzeczy: przekroju przewodów, układu faz i realnego zapotrzebowania na moc. To właśnie te parametry decydują, czy operator zgodzi się na zmianę, a elektryk będzie mógł ją wykonać bez prowizorek.
- Sprawdź, jaki masz obecnie prąd znamionowy i czy odpowiada mu moc umowna w umowie.
- Ustal, czy instalacja jest jednofazowa czy trójfazowa, bo przy większych odbiornikach to robi ogromną różnicę.
- Oceń stan WLZ i rozdzielnicy, szczególnie jeśli instalacja ma kilkanaście lub kilkadziesiąt lat.
- Weź pod uwagę urządzenia o dużym poborze, które mogą pracować równocześnie, a nie tylko pojedynczo.
- Jeśli zasilanie planuje dom z pompą ciepła lub ładowarką EV, zaplanuj zapas, a nie tylko minimalny „styk”.
W praktyce często wychodzi, że najlepszym rozwiązaniem nie jest samo podniesienie amperażu, tylko rozsądne rozłożenie obciążeń na trzy fazy i dopasowanie całego układu do realnego stylu użytkowania. Dobrze dobrane przedlicznikowe zabezpieczenie ma chronić instalację i dawać przewidywalność, a nie tylko „nie wybijać”. Jeśli mam zostawić jedną rzecz do zapamiętania, to właśnie tę: najpierw technika i formalności, dopiero potem większa liczba amperów.
