Prąd zmienny to fundament sieci energetycznej i większości domowych instalacji, ale w praktyce chodzi o coś więcej niż tylko „napięcie z gniazdka”. Ważne są tu częstotliwość, wartość skuteczna, kształt przebiegu oraz to, jak energia zachowuje się w transformatorach, silnikach i zasilaczach. W tym artykule rozkładam temat na proste elementy, tak żeby było jasne, skąd biorą się 230 V, 50 Hz i dlaczego w elektronice nie wszystko działa tak samo dobrze z każdym przebiegiem.
Najkrótszy obraz tego, co naprawdę liczy się w AC
- W Polsce standard sieci to 230 V wartości skutecznej i 50 Hz.
- Wartość skuteczna, czyli RMS, mówi więcej o realnym działaniu urządzenia niż sama wartość szczytowa.
- Sieć opiera się na AC, bo napięcie łatwo zmieniać transformatorami na potrzeby przesyłu i zasilania.
- W elektronice prąd przemienny zwykle jest tylko etapem pośrednim, a potem jest prostowany do DC.
- Kształt przebiegu i przesunięcie fazowe mają znaczenie dla UPS-ów, silników i części zasilaczy.
Czym jest prąd przemienny i jak działa
Najprościej mówiąc, chodzi o taki rodzaj przepływu ładunku, w którym kierunek i wartość nie są stałe, tylko zmieniają się w czasie. W sieci energetycznej najczęściej mamy do czynienia z przebiegiem sinusoidalnym, czyli takim, który płynnie przechodzi przez dodatnie i ujemne wartości. To właśnie odróżnia go od prądu stałego, który płynie w jednym kierunku i ma w miarę stały poziom napięcia.
W praktyce liczą się trzy pojęcia: okres, częstotliwość i amplituda. Okres to czas jednego pełnego cyklu, częstotliwość mówi, ile takich cykli mieści się w jednej sekundzie, a amplituda opisuje „wysokość” fali. W Polsce sieć pracuje z częstotliwością 50 Hz, czyli wykonuje 50 pełnych cykli na sekundę. To znaczy, że kierunek prądu zmienia się bardzo szybko, a urządzenia podłączone do gniazdka muszą być na taki rytm zaprojektowane.
Fala, częstotliwość i okres

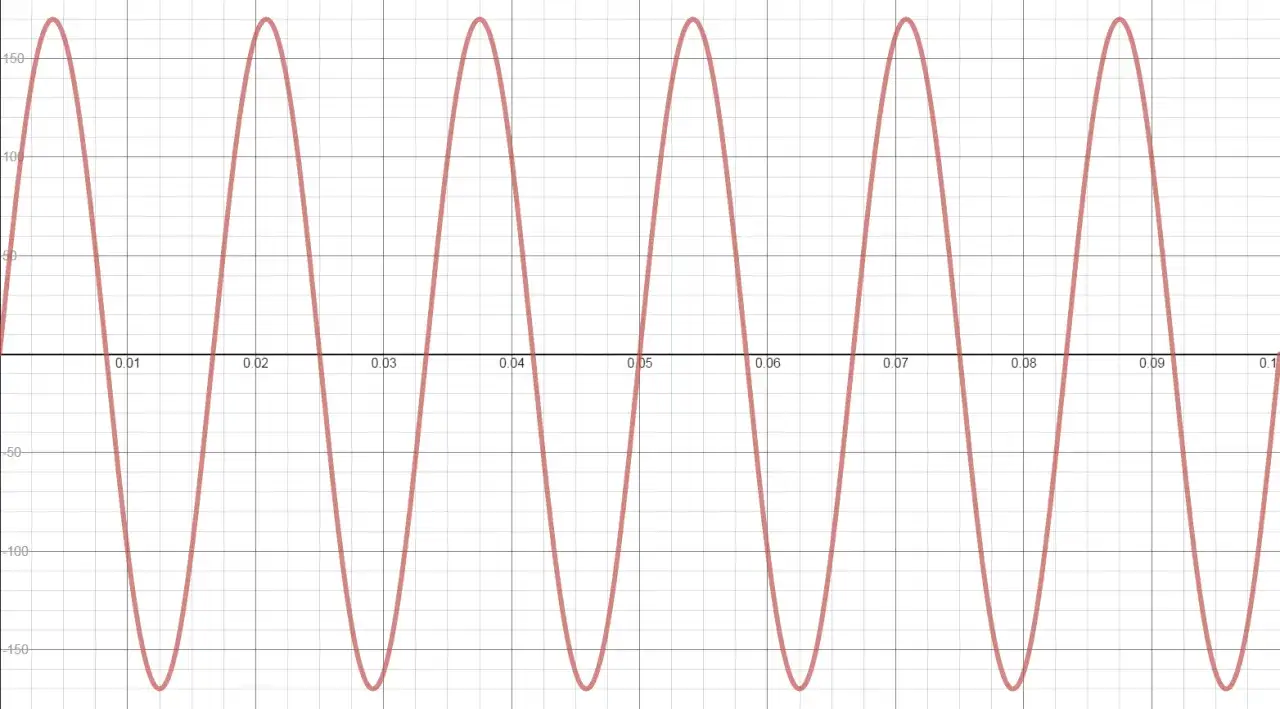

Jeśli patrzę na przebieg napięcia jak na wykres, to widzę powtarzający się ruch w górę i w dół. W sinusoidzie napięcie przechodzi przez zero, rośnie do wartości dodatniej, znowu wraca do zera, przechodzi na stronę ujemną i wraca do punktu wyjścia. Jeden pełny taki ruch trwa 20 ms przy 50 Hz. To niewiele, dlatego w codziennym użytkowaniu nie odczuwamy „migotania” energii, chociaż fizycznie ona cały czas zmienia się w czasie.
Wartość skuteczna zamiast samego szczytu
Jedna rzecz regularnie myli nawet osoby, które znają podstawy elektryki: 230 V w sieci to nie wartość szczytowa, tylko wartość skuteczna. Dla sinusoidy oznacza to, że maksymalne napięcie chwilowe wynosi około 325 V. Właśnie dlatego przy projektowaniu izolacji, zasilaczy czy zabezpieczeń nie wystarczy patrzeć na jedną liczbę z gniazdka. Trzeba rozumieć, jak przebieg zachowuje się w czasie i jaki realny efekt energetyczny daje odbiornikowi.
Wartość skuteczna, czyli RMS, pozwala porównać AC z DC na gruncie praktyki: dwa różne przebiegi mogą dostarczać taką samą moc użyteczną, mimo że ich chwilowe wartości wyglądają zupełnie inaczej. A to prowadzi prosto do pytania, dlaczego właśnie taki sposób zasilania zdominował sieci energetyczne.
Dlaczego sieć elektryczna opiera się na AC
Odpowiedź jest bardzo pragmatyczna: przemienne napięcie łatwo zmieniać transformatorami. To daje ogromną przewagę przy przesyle energii. Gdy napięcie rośnie, dla tej samej mocy spada prąd, a razem z nim maleją straty na przewodach, bo straty cieplne rosną z kwadratem prądu. Właśnie dlatego energia jest przesyłana na wysokich napięciach, a dopiero bliżej odbiorcy jest obniżana do poziomu bezpiecznego i użytecznego.
Transformator robi różnicę
Transformator działa tylko wtedy, gdy w obwodzie zmienia się pole magnetyczne, a to właśnie zapewnia prąd przemienny. Dzięki temu można stosunkowo prosto podnieść napięcie do przesyłu i obniżyć je tam, gdzie energia trafia do domów, fabryk albo urządzeń elektronicznych. Ja zawsze zwracam uwagę na ten moment, bo to jedna z tych rzeczy, które brzmią technicznie, ale w praktyce tłumaczą całą logikę elektroenergetyki.
Transport energii na duże odległości
Im dalej trzeba przesłać energię, tym ważniejsze stają się straty na oporności linii. Podwyższenie napięcia ogranicza prąd, a więc zmniejsza nagrzewanie przewodów i spadki napięcia. W klasycznej infrastrukturze sieciowej to rozwiązanie jest po prostu wygodne, sprawdzone i ekonomiczne. Dlatego w Polsce, podobnie jak w większości Europy, standardem pozostaje sieć 50 Hz, a w gospodarstwach domowych odbiorca dostaje 230 V jako napięcie skuteczne.
To nie znaczy, że DC jest gorszy. Oznacza tylko, że każdy z tych rodzajów zasilania ma swoje miejsce. I właśnie to najlepiej widać, gdy zestawi się je obok siebie.
Prąd przemienny a prąd stały w praktyce
Nie traktuję tych dwóch rozwiązań jak konkurencji. To raczej dwa narzędzia do różnych zadań: jedno lepiej sprawdza się w przesyle i transformacji napięcia, drugie dominuje w elektronice, magazynowaniu energii i układach cyfrowych. Różnica jest istotna nie tylko teoretycznie, ale też przy zakupie sprzętu, projektowaniu instalacji i doborze zasilania awaryjnego.
| Cecha | AC | DC | Znaczenie praktyczne |
|---|---|---|---|
| Kierunek przepływu | Zmienia się okresowo | Jest stały | Decyduje o tym, jak pracują źródła, odbiorniki i przekształtniki |
| Łatwość zmiany napięcia | Bardzo dobra dzięki transformatorom | Wymaga przetwornic elektronicznych | Ma znaczenie przy przesyle energii i zasilaczach |
| Typowe źródła | Alternatory, sieć energetyczna | Baterie, akumulatory, panele fotowoltaiczne | To podpowiada, skąd urządzenie rzeczywiście bierze energię |
| Typowe zastosowania | Instalacje budynkowe, silniki indukcyjne, transformatory | Elektronika, logika cyfrowa, magazyny energii | Większość nowoczesnych sprzętów łączy oba światy |
| Ograniczenia | Wymaga prostowania w elektronice użytkowej | Trudniej go klasycznie przekształcać w tradycyjnych sieciach | Wybór zależy od zastosowania, nie od „lepszości” samej w sobie |
Ja patrzę na te dwa światy jak na dwie różne warstwy tego samego systemu. Z sieci bierzesz AC, a wewnątrz laptopa, telewizora czy routera większość układów i tak pracuje już na DC. W praktyce właśnie dlatego zasilacze, prostowniki i przetwornice są dziś tak ważne.
Jak czytać parametry napięcia i przebiegu
Jeśli mam wskazać jedną rzecz, którą najłatwiej źle odczytać, to jest nią zapis typu 230 V, 50 Hz. Pierwsza liczba mówi o napięciu skutecznym, druga o częstotliwości. Dopiero razem opisują to, co naprawdę dostaje urządzenie z gniazdka. Dla sinusoidy 230 V RMS oznacza około 325 V wartości szczytowej, więc „230 V” nie znaczy, że napięcie jest cały czas na jednym poziomie.
Co oznacza 50 Hz
Częstotliwość 50 Hz informuje, że w każdej sekundzie zachodzi 50 pełnych cykli zmian. W praktyce prąd nie „stoi w miejscu”, tylko rytmicznie zmienia zwrot. To ma znaczenie dla silników, zegarów synchronicznych, transformatorów, filtrów i części zasilaczy. Urządzenie zaprojektowane do 50 Hz zwykle poradzi sobie też z 60 Hz, ale nie jest to reguła bez wyjątku, zwłaszcza przy sprzęcie z silnikami i układami czasowymi.
Przeczytaj również: Wat - Moc elektryczna bez żargonu. Zrozum specyfikacje!
Po co patrzeć na fazę
W obwodach z cewkami i kondensatorami napięcie i prąd nie muszą osiągać maksimum w tym samym momencie. Mówimy wtedy o przesunięciu fazowym. To właśnie ono stoi za pojęciem mocy biernej i współczynnikiem mocy, czyli cos φ. Dla użytkownika oznacza to, że dwa urządzenia o podobnym „poborze” mogą obciążać instalację w zupełnie inny sposób. Ja przy sprzęcie z silnikiem albo dużym zasilaczem zawsze mam to z tyłu głowy.
| Kształt przebiegu | Gdzie spotykany | Co to oznacza w praktyce |
|---|---|---|
| Sinusoidalny | Sieć energetyczna, generatory | Najbardziej przewidywalny dla większości odbiorników |
| Prostokątny | Proste układy testowe, część przekształtników | Zawiera dużo harmonicznych i nie jest łagodny dla każdego sprzętu |
| Trójkątny | Generatory funkcyjne, elektronika pomiarowa | Przydatny w analizie i testach, rzadki w zasilaniu sieciowym |
| Modyfikowana sinusoida | Tanie UPS-y i niektóre inwertery | Działa z częścią urządzeń, ale może powodować buczenie, nagrzewanie albo błędy pracy |
Właśnie dlatego przy UPS-ach i przetwornicach warto patrzeć nie tylko na moc w watach, ale też na to, czy urządzenie daje czystą sinusoidę. To jeden z tych szczegółów, które z pozoru wyglądają jak marketing, a w praktyce decydują o kompatybilności sprzętu.
Gdzie spotkasz go w elektronice i elektryce
W codziennym życiu prąd przemienny pojawia się głównie tam, gdzie trzeba dostarczyć energię do budynku albo urządzenia o większej mocy. W nowoczesnej elektronice jest jednak jeszcze ciekawiej, bo AC bardzo często jest tylko punktem startowym, a potem zostaje przekształcone do DC.
- Gniazdka i instalacje domowe - to najbardziej oczywiste zastosowanie, bo z sieci zasilane są lodówki, pralki, zmywarki, komputery i oświetlenie.
- Transformatory - redukują lub podnoszą napięcie i są podstawą wielu zasilaczy, ładowarek i układów zasilania awaryjnego.
- Silniki indukcyjne - pracują świetnie w sprzętach takich jak wentylatory, pompy, sprężarki czy część elektronarzędzi.
- Ładowarki i zasilacze impulsowe - najpierw prostują napięcie sieciowe, a potem tworzą stabilne DC potrzebne elektronice.
- Falowniki i UPS-y - pokazują, jak nowoczesna elektronika łączy oba światy: pobiera energię z jednego rodzaju zasilania, a oddaje ją w innym.
- Urządzenia grzejne i indukcyjne - tu znaczenie mają zarówno częstotliwość, jak i sprawność zamiany energii w ciepło.
Najciekawsze jest to, że użytkownik często widzi tylko jeden wtyk i jeden kabel, a pod spodem pracuje cały łańcuch przekształceń. Dla mnie to właśnie najbardziej praktyczna lekcja z tego tematu: jedno gniazdko nie mówi jeszcze, jak urządzenie naprawdę zasilane jest wewnątrz.
Najczęstsze błędy i nieporozumienia
W tym temacie kilka mitów wraca wyjątkowo często. Nie są spektakularne, ale potrafią prowadzić do złych zakupów, problemów z kompatybilnością albo do zwykłego zdziwienia, że sprzęt działa gorzej, niż obiecywała specyfikacja.
- Mylenie 230 V z napięciem stałym - 230 V to wartość skuteczna przebiegu AC, nie stały poziom napięcia.
- Ignorowanie częstotliwości - część urządzeń toleruje zarówno 50, jak i 60 Hz, ale nie wszystkie; silniki i zegary potrafią reagować wyraźnie.
- Zakładanie, że każdy UPS jest dobry do wszystkiego - tanie modele z przebiegiem modyfikowanym nie zawsze współpracują z nowoczesnymi zasilaczami, pompami czy kotłami.
- Uważanie, że wyższe napięcie zawsze jest lepsze - wyższe napięcie pomaga w przesyle, ale urządzenie końcowe musi być do niego projektowo przygotowane.
- Bagatelizowanie mocy biernej - przy odbiornikach indukcyjnych i pojemnościowych to nie detal, tylko realny element pracy instalacji.
Ja najczęściej widzę jeden prosty błąd: ludzie patrzą na samą moc albo samą wtyczkę, a nie na cały opis zasilania. Tymczasem właśnie tam ukrywa się informacja, czy sprzęt będzie działał stabilnie, czy tylko „jakoś ruszy”.
Na tabliczce znamionowej szukam trzech parametrów
Jeśli mam kupić, podłączyć albo zasilić sprzęt bez ryzyka, zawsze sprawdzam trzy rzeczy. To prosty nawyk, ale oszczędza mnóstwo problemów, zwłaszcza przy urządzeniach importowanych, sprzęcie audio, UPS-ach i elektronice z silnikami.
- Zakres napięcia wejściowego - na przykład 100-240 V AC. Taki zapis oznacza zwykle sporą tolerancję, ale nadal trzeba uważać na częstotliwość i typ wtyczki.
- Częstotliwość pracy - zapis 50/60 Hz jest wygodny, bo oznacza kompatybilność z wieloma sieciami na świecie. Jeśli widzisz tylko 50 Hz, sprzęt może być mniej uniwersalny.
- Wymagany przebieg - niektóre urządzenia potrzebują czystej sinusoidy, a inne poradzą sobie z prostszym kształtem fali. To szczególnie ważne przy UPS-ach i przetwornicach samochodowych.
Jeżeli sprzęt ma wejście DC, nie podłączaj go bezpośrednio do sieci tylko dlatego, że „na kablu wszystko wygląda podobnie”. To właśnie ten drobny szczegół oddziela poprawne działanie od uszkodzenia, a czasem od bardzo kosztownej pomyłki. W praktyce wystarczy pamiętać o napięciu skutecznym, częstotliwości i przebiegu, żeby większość decyzji technicznych podejmować pewniej i bez zgadywania.
