Pomiar rezystancji izolacji to jeden z najprostszych sposobów, żeby ocenić, czy przewody, silniki, rozdzielnice i urządzenia nadal mają bezpieczny zapas względem upływu prądu. W tym tekście pokazuję, kiedy taki test ma sens, jak go wykonać bez fałszywych odczytów i jak czytać wynik tak, żeby nie pomylić chwilowej wilgoci z realnym uszkodzeniem. Przyda się zarówno przy instalacjach domowych, jak i przy sprzęcie, automatyce czy napędach, gdzie jedna niedopatrzona nieszczelność izolacji potrafi zatrzymać cały układ.
Najkrótsza odpowiedź, zanim przejdziemy do szczegółów
- Badanie izolacji sprawdza stan przewodów i uzwojeń pod napięciem stałym, a nie tylko ich wygląd zewnętrzny.
- W instalacjach do 500 V zwykle stosuje się 500 V DC i oczekuje się co najmniej 1 MΩ.
- Wilgoć, brud, temperatura i podłączona elektronika potrafią mocno zaniżyć wynik.
- Przed testem trzeba odłączyć zasilanie, rozpiąć wrażliwe odbiorniki i poczekać na stabilny odczyt.
- W diagnostyce przemysłowej warto patrzeć nie tylko na jedną liczbę, ale też na trend, PI i DAR.
Co naprawdę pokazuje ten test i dlaczego ma znaczenie
Ja traktuję ten test jako prosty, ale bardzo czuły screening. Dobra izolacja nie przewodzi prądu roboczego, a gdy zaczyna chłonąć wilgoć, pękać albo się zabrudzać, rezystancja spada długo przed widoczną awarią. Dlatego wynik w megaomach jest tak użyteczny: pokazuje stan, który zwykła kontrola wzrokowa często całkiem pomija.
Najważniejsze jest jednak to, że wynik nie istnieje w próżni. Temperatura, długość przewodu, rodzaj materiału i obecność filtrów EMC albo zasilaczy impulsowych mogą zmieniać odczyt mocniej, niż wielu początkujących zakłada. W praktyce nie szukam więc jednej „magicznej” liczby, tylko zgodności z normą, historią obiektu i warunkami testu.
Właśnie dlatego rezystancja izolacji jest tak ważna w elektronice i elektryce: pomaga wyłapać problem zanim zamieni się w zwarcie, wybicie zabezpieczenia albo przestój urządzenia. Z tego wynika pytanie, kiedy taki test naprawdę warto zrobić.
Kiedy badanie ma sens i kiedy może wprowadzić w błąd
Badanie ma sens nie tylko wtedy, gdy coś już „strzela” lub wybija zabezpieczenia. Najczęściej robię je po montażu nowej instalacji, po modernizacji rozdzielnicy, po zalaniu, po dłuższym postoju urządzenia, po przegrzaniu oraz w regularnych przeglądach okresowych. W elektronice i automatyce to szczególnie ważne przy falownikach, szafach sterowniczych, kablach zewnętrznych i układach pracujących w podwyższonej wilgotności.
- Nowy obwód przed oddaniem do pracy.
- Instalacja po naprawie lub przebudowie.
- Silnik, transformator albo kabel po dłuższym postoju.
- Układ narażony na wilgoć, kurz lub chemikalia.
- Diagnostyka po niepokojących objawach, np. zadziałaniu RCD.
Warto też pamiętać o ograniczeniach. Jeżeli w badanym obwodzie siedzą SPD, elektronika sterująca, liczniki, czujniki albo zasilacze impulsowe, wynik może być zaniżony albo sam test może zaszkodzić elementom, które nie są przeznaczone do takiego napięcia. Wtedy najpierw odłączam to, co wrażliwe, a dopiero potem badam izolację segmentami. To właśnie prowadzi do samej procedury pomiarowej.
Jak wykonać badanie krok po kroku

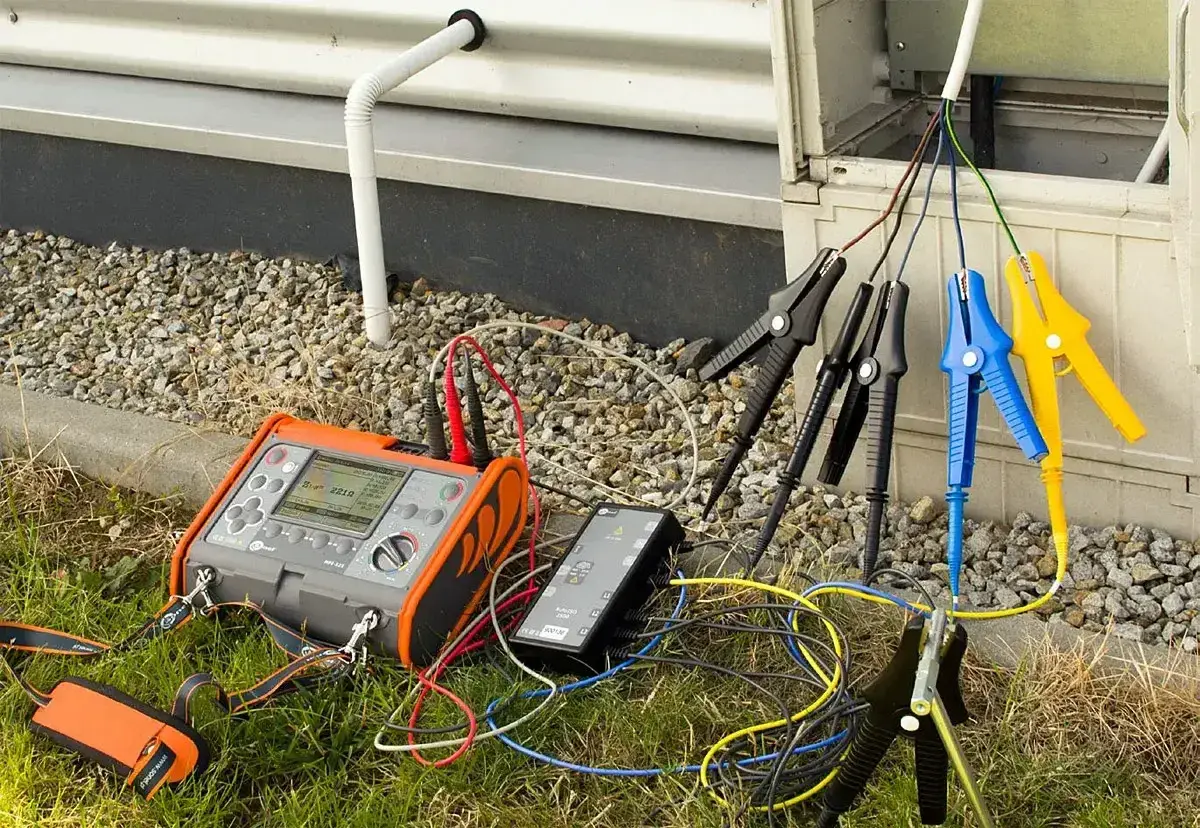

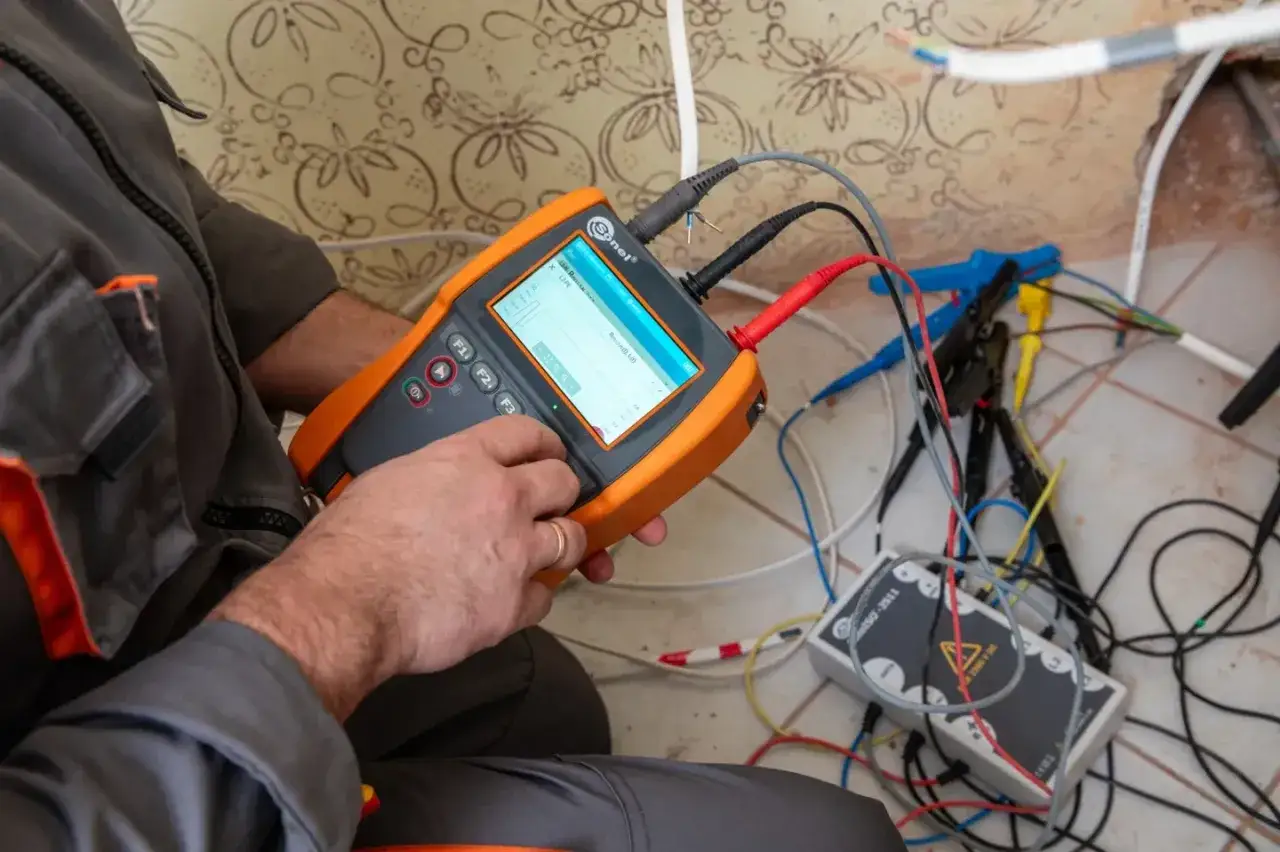

Najlepsze wyniki daje metodyka, nie sam miernik. W praktyce zaczynam od prostego porządku: odłączam zasilanie, sprawdzam brak napięcia, rozpinam odbiorniki i dopiero potem przykładam napięcie probiercze. Ten test ma sens tylko wtedy, gdy badany odcinek jest rzeczywiście odseparowany od reszty układu.
Przygotuj obwód
Odłączanie zasilania to za mało. Trzeba jeszcze upewnić się, że przewody są rozładowane, a elementy wrażliwe nie są podpięte do toru pomiarowego. W przypadku dłuższych przewodów lub urządzeń o dużej pojemności wynik może narastać powoli, więc nie odczytuję go zbyt wcześnie.
Wybierz właściwe napięcie
Dla typowych instalacji niskiego napięcia używa się zwykle 250 V, 500 V albo 1000 V DC, zależnie od znamionowego poziomu obwodu. Jeśli wątpisz, nie zgaduj na ślepo. Lepszy jest dobór zgodny z dokumentacją, normą i charakterem odbiornika niż „najmocniejszy możliwy” test, który niczego nie wyjaśnia, a może tylko pomóc w uszkodzeniu elektroniki.
Odczytaj wynik po ustabilizowaniu
Przy prostych obwodach odczyt pojawia się szybko, ale w obiektach przemysłowych i na długich kablach sensowny wynik potrafi wymagać pełnej minuty, a czasem dłużej. Do diagnostyki stanu izolacji patrzę nie tylko na wartość końcową, lecz także na to, czy rośnie stabilnie, czy „pływa”.
Przeczytaj również: Taryfa G13 - Godziny, strefy. Kiedy się opłaca?
Rozładuj badany obiekt
To jest etap, który wiele osób lekceważy, a nie powinno. Po teście w obiekcie może pozostać niebezpieczne napięcie resztkowe, zwłaszcza w układach pojemnościowych. Dobry miernik rozładowuje tor automatycznie, ale ja i tak traktuję ten krok jako obowiązkowy, nie opcjonalny.
Jeśli procedura jest wykonana poprawnie, wynik staje się znacznie bardziej wiarygodny. Teraz warto przejść do tego, jak dobrać napięcie i co konkretnie oznacza odczyt w megaomach.
Jak dobrać napięcie probiercze i odczytać wynik
W praktyce najczęściej opieram się na prostej logice: napięcie testowe ma odpowiadać klasie obwodu, a wynik trzeba oceniać względem normy i warunków pracy. Dla instalacji budynkowych w Polsce sensowny punkt odniesienia daje PN-HD 60364-6, a wymagania dla samego sprzętu pomiarowego porządkuje PN-EN 61557-2.
| Rodzaj obwodu | Typowe napięcie testowe | Minimalny wynik | Jak to czytam w praktyce |
|---|---|---|---|
| SELV / PELV | 250 V DC | 0,5 MΩ | To obwody niskonapięciowe, ale nadal trzeba potwierdzić dobrą separację. |
| Instalacje do 500 V | 500 V DC | 1 MΩ | Najczęstszy przypadek w budynkach mieszkalnych i małych obiektach. |
| Instalacje powyżej 500 V | 1000 V DC | 1 MΩ | Tu bardziej liczy się zgodność z dokumentacją i zakresem obiektu. |
Jedna liczba nie wystarcza, jeśli badam silnik, transformator albo długi kabel w warunkach przemysłowych. W takich układach dużo mówią testy czasowe, czyli odczyt po 1 minucie i po 10 minutach. Z ich stosunku liczy się wskaźnik PI, który pomaga ocenić, czy izolacja jest stabilna, czy tylko „na papierze” wygląda dobrze. Przydatny jest też DAR, czyli relacja między odczytem po 60 i 30 sekundach.
Jest jeszcze ważny szczegół: temperatura potrafi mocno przestawić wynik. Różnica rzędu 10°C może zmienić odczyt mniej więcej dwukrotnie, więc porównywanie zimnego obiektu z nagrzanym zwykle prowadzi do fałszywych wniosków. Dlatego najlepsza diagnostyka to nie pojedynczy pomiar, ale seria wyników wykonanych w porównywalnych warunkach.
To prowadzi wprost do kolejnego problemu: co zwykle psuje wynik i jak nie zrobić sobie fałszywego alarmu.
Najczęstsze błędy, które zaniżają wynik
W mojej ocenie większość „złych” wyników nie wynika z katastrofalnej awarii, tylko z błędu procedury. Najczęściej widzę pięć powtarzalnych przypadków:
- badanie bez odłączenia zasilaczy, falowników, liczników lub SPD
- zbyt wczesny odczyt na obwodach o dużej pojemności
- pomiar w wilgotnym, zabrudzonym albo zapylonym środowisku bez uwzględnienia warunków
- zły dobór napięcia testowego do klasy obwodu
- porównywanie wyniku z innym dniem bez uwzględnienia temperatury i historii urządzenia
Do tego dochodzi jeszcze jedno nieporozumienie: wysoka rezystancja izolacji nie mówi, że wszystko jest idealne, a niska nie zawsze oznacza natychmiastową wymianę całego odcinka. Czasem wystarczy osuszenie, czyszczenie, poprawa zakończeń przewodów albo lokalizacja tylko jednego uszkodzonego fragmentu. Dlatego nie zamykam diagnozy na jednej liczbie. Najpierw sprawdzam, czy odczyt się powtarza i czy spadek ma charakter jednorazowy, czy narastający.
Jeżeli mimo tego nadal widzę problem, przechodzę do praktyki serwisowej, czyli do sprawdzania trendu i wyciągania wniosków z całej historii obiektu.
Co zrobić, gdy wynik zaczyna spadać
Gdy odczyt jest niższy niż zwykle, zaczynam od rzeczy prostych: ponawiam test po wysuszeniu lub oczyszczeniu obiektu, porównuję sekcje obwodu między sobą i sprawdzam, czy problem dotyczy całej instalacji, czy tylko jednego odcinka. W praktyce bardzo pomaga rozdzielenie układu na mniejsze fragmenty, bo wtedy szybko widać, czy winny jest kabel, puszka, uzwojenie silnika czy osprzęt sterujący.
Jeśli trend się utrzymuje, nie czekam na spektakularną awarię. Spadek jakości izolacji zwykle oznacza, że materiał już pracuje poza komfortowym zakresem i wcześniej czy później zacznie generować upływ, wyzwalać zabezpieczenia albo podnosić temperaturę pracy. W instalacjach domowych i biurowych to kwestia bezpieczeństwa, a w automatyce po prostu ryzyko przestoju.
Najrozsądniejsze podejście jest dość proste: badać regularnie, zapisywać wyniki, porównywać te same warunki i reagować zanim problem stanie się awarią. Właśnie tak rezystancja izolacji przestaje być jednorazowym testem, a staje się praktycznym narzędziem utrzymania niezawodności.
