Uziemienie w gniazdku decyduje o tym, czy uszkodzenie sprzętu skończy się bezpiecznym odłączeniem zasilania, czy realnym zagrożeniem porażeniem. W praktyce chodzi o współpracę przewodu ochronnego, styku ochronnego, wyłącznika różnicowoprądowego i samego okablowania w ścianie. Poniżej rozbieram ten temat na części, pokazuję różnicę między poprawną ochroną a prowizorką i podpowiadam, jak ocenić starą instalację bez zgadywania.
Najważniejsze rzeczy, które warto wiedzieć o ochronie w gniazdach
- Styk ochronny nie działa sam z siebie - musi być połączony z przewodem PE albo prawidłowym układem ochronnym w instalacji.
- Wyłącznik różnicowoprądowy 30 mA jest dodatkową warstwą ochrony, ale nie zastępuje przewodu ochronnego.
- Wizualny wygląd gniazda nie wystarcza do oceny bezpieczeństwa. O prawidłowym podłączeniu decydują pomiary.
- Sprzęt z metalową obudową i urządzenia pracujące w wilgoci najbardziej korzystają z poprawnej ochrony.
- Prowizoryczne mostki, przejściówki i „naprawy” na szybko często zwiększają ryzyko zamiast je zmniejszać.
Co naprawdę oznacza uziemienie w gniazdku

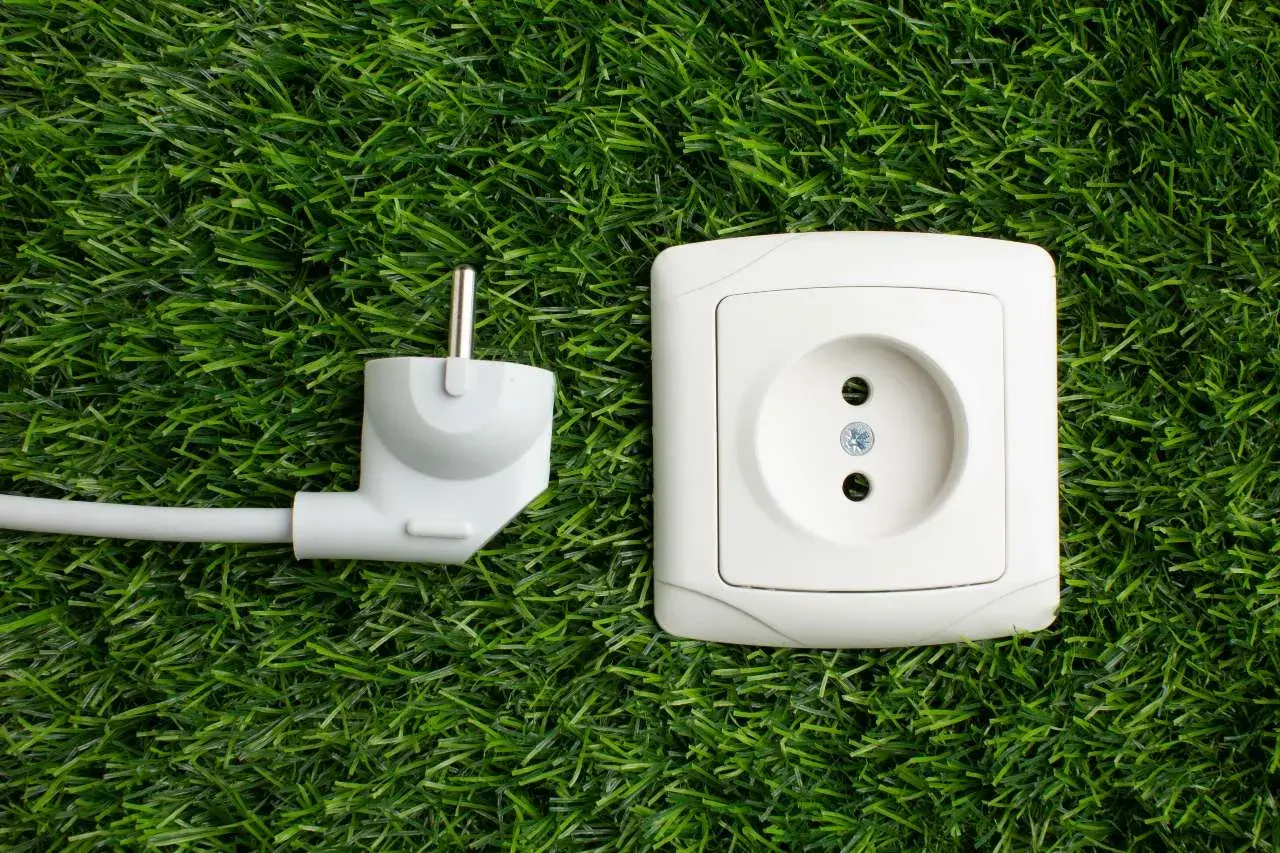

Najprościej mówiąc, chodzi o bezpieczną drogę dla prądu uszkodzeniowego. Gdy izolacja w urządzeniu padnie, obudowa nie powinna „zabrać” napięcia na siebie - prąd ma popłynąć przewodem ochronnym do miejsca, w którym zabezpieczenia zareagują szybciej niż człowiek zdąży odczuć zagrożenie. W polskich mieszkaniach najczęściej spotkasz gniazda typu E z bolcem ochronnym, a w starszych instalacjach ochronę realizowano inaczej, przez tzw. zerowanie, czyli połączenie styku ochronnego z przewodem PEN.
Ja patrzę na to tak: w nowej instalacji celem jest osobny przewód PE, a w starej sieci trzeba najpierw ustalić, jaki układ faktycznie działa w ścianie. Sama obecność bolca nie gwarantuje jeszcze bezpieczeństwa, jeśli połączenie jest wykonane byle jak albo ktoś przerobił instalację „po swojemu”.
Warto też oddzielić to od obiegowego znaczenia słowa „uziemienie”. W domu nie chodzi o przypadkowe podłączenie przewodu do kaloryfera, rury czy innego metalowego elementu, tylko o poprawnie zaprojektowany element ochrony przeciwporażeniowej.
To prowadzi do pytania, jak te elementy współpracują w praktyce i dlaczego samo słowo „uziemienie” nie wyjaśnia jeszcze całej sprawy.
Jak działa ochrona w praktyce
Jeśli rozbiorę to na czynniki pierwsze, najważniejsze są cztery elementy: przewód ochronny, styk ochronny, wyłącznik różnicowoprądowy i prawidłowo wykonane połączenia w rozdzielnicy. Każdy z nich robi coś innego, a dopiero razem tworzą sensowną barierę bezpieczeństwa.
| Element | Co robi | Co warto o nim wiedzieć |
|---|---|---|
| Przewód ochronny PE | Odprowadza prąd uszkodzeniowy z obudowy urządzenia | Powinien mieć żółto-zieloną izolację i nie wolno go używać do innych celów |
| Styk ochronny w gnieździe | Łączy obudowę sprzętu z przewodem ochronnym | Sam bolec nie daje bezpieczeństwa, jeśli jest źle podłączony |
| Wyłącznik różnicowoprądowy | Wyłącza zasilanie, gdy prąd „ucieka” inną drogą niż przewody robocze | Najczęściej spotkasz wersję 30 mA w obwodach domowych |
| Przewód neutralny N | Jest częścią obwodu roboczego | Nie wolno mylić go z ochronnym PE |
| Przewód PEN | Łączy funkcje ochronne i neutralne w starszych układach | To rozwiązanie spotykane w starszych instalacjach, wymagające bardzo dobrej kontroli stanu połączeń |
Najkrócej: PE prowadzi prąd awarii do miejsca, w którym zabezpieczenie ma prawo zadziałać, a RCD wykrywa, że część prądu ucieka inną drogą. Jeśli ktoś usuwa jeden z tych elementów, cała ochrona robi się uboższa. Ja traktuję różnicówkę jako drugą linię obrony, a przewód ochronny jako fundament, nie zamiennik. To właśnie dlatego warto umieć rozpoznać, co naprawdę masz w ścianie.
Jak rozpoznać gniazdo i instalację, która ma sens
Na pierwszy rzut oka gniazdo z bolcem wygląda podobnie do zwykłego, ale sam wygląd niewiele mówi. Z zewnątrz możesz zobaczyć tylko osprzęt, a nie to, czy ochronny przewód rzeczywiście biegnie do rozdzielnicy tak, jak powinien.
| Co widzisz | Co to może znaczyć | Na co uważać |
|---|---|---|
| Gniazdo z bolcem i trzy przewody w puszce | To dobry znak, ale nadal wymaga potwierdzenia pomiarem | Nie zakładaj automatycznie, że wszystko jest poprawnie podłączone |
| Dwa przewody w starej puszce | Możliwa starsza instalacja TN-C albo nieprawidłowa przeróbka | Nie próbuj zgadywać, czy to jeszcze działa jak trzeba |
| Wyłącznik różnicowoprądowy w rozdzielnicy | To dodatkowa ochrona obwodów | Nie jest dowodem, że gniazdo ma poprawny przewód ochronny |
| Żółto-zielony przewód przy zacisku ochronnym | Zwykle dobry sygnał, że instalacja ma przewód PE | Liczy się też jakość połączenia, nie tylko kolor izolacji |
W praktyce najbardziej mylące są sytuacje, w których gniazdko wygląda nowocześnie, ale wewnątrz kryje starą logikę instalacji. To właśnie wtedy pojawia się fałszywe poczucie bezpieczeństwa. Nie otwieraj osprzętu na chybił trafił, jeśli nie masz doświadczenia i nie wiesz, jak odłączyć obwód oraz sprawdzić brak napięcia. W takim momencie lepiej przejść od oględzin do pomiarów.
Największe znaczenie ma to przy sprzętach, które mają metalową obudowę albo pracują w trudniejszych warunkach. I właśnie tu robi się różnica między teorią a codziennym użyciem.
Kiedy brak ochrony jest realnym problemem
Nie każde urządzenie potrzebuje styku ochronnego. Ładowarki telefonów, zasilacze laptopów i wiele drobnych sprzętów ma podwójną izolację - rozpoznasz ją po symbolu dwóch kwadratów jeden w drugim. Takie urządzenia zwykle nie wymagają połączenia ochronnego. Inaczej jest z pralką, lodówką, zmywarką, komputerem stacjonarnym, kuchenką mikrofalową czy sprzętem warsztatowym. Tu metalowa obudowa i dłuższa praca pod obciążeniem sprawiają, że poprawna ochrona ma znaczenie praktyczne, a nie tylko „teoretyczne”.
- Kuchnia - sprzęt pracuje długo, często w pobliżu wilgoci i metalowych powierzchni.
- Łazienka - wilgoć mocno podnosi znaczenie sprawnej ochrony przeciwporażeniowej.
- Garaż i warsztat - narzędzia i przedłużacze są bardziej narażone na uszkodzenia mechaniczne.
- Stanowisko komputerowe - zasilacze, listwy i obudowy potrafią generować problemy, jeśli instalacja jest niestabilna.
Warto zapamiętać prostą zasadę: im większa przewodząca obudowa, większa wilgoć i dłuższy czas pracy, tym większa rola dobrze wykonanej ochrony. Jeśli sprzęt ma oznaczenie podwójnej izolacji, brak bolca nie musi być problemem. Jeśli jednak urządzenie przewiduje styk ochronny, nie traktowałbym tego jako elementu opcjonalnego.
Jeśli nie masz pewności, następny krok nie powinien polegać na zgadywaniu, tylko na sprawdzeniu instalacji.
Jak sprawdzić instalację bez zgadywania
Najpierw oglądam rzeczy oczywiste: czy gniazdo nie jest luźne, czy nie ma przebarwień, nadpaleń, trzasków przy wkładaniu wtyczki i czy nie grzeje się pod obciążeniem. To są sygnały ostrzegawcze, które mówią więcej niż estetyka ramki.
- Sprawdź, czy w rozdzielnicy jest wyłącznik różnicowoprądowy z przyciskiem testowym.
- Użyj prostego testera gniazd, jeśli chcesz wychwycić podstawowe błędy połączeń.
- Nie traktuj próbnika neonowego jako testu ochrony - on pokazuje obecność napięcia, nie jakość uziemienia.
- Jeśli mieszkanie jest po remoncie, zalaniu albo ma starą instalację, zleć pomiar elektrykowi.
Profesjonalny pomiar sprawdza między innymi ciągłość przewodu ochronnego oraz impedancję pętli zwarcia, czyli warunki potrzebne do szybkiego zadziałania zabezpieczeń. To brzmi technicznie, ale sens jest prosty: instalacja ma wykonać swoją pracę zanim człowiek stanie się częścią obwodu. W praktyce właśnie taki pomiar odróżnia porządne wykonanie od przypadkowej prowizorki.
Dość często widzę też inny błąd: ktoś zakłada, że skoro gniazdo „wygląda na z uziemieniem”, to wszystko jest załatwione. Nie jest. Bez pomiaru to tylko przypuszczenie, a przy elektryce przypuszczenia bywają kosztowne.
To prowadzi do najczęstszych błędów, które pozornie wyglądają jak skrót, a w rzeczywistości psują ochronę.
Najczęstsze błędy, które robią więcej szkody niż pożytku
- Mostkowanie N i PE w samym gnieździe - wygląda na szybkie rozwiązanie, ale przy awarii może stworzyć poważne ryzyko.
- Używanie przejściówek z „bolcem”, który nie ma realnego połączenia ochronnego - z zewnątrz wszystko wygląda poprawnie, a ochrony w praktyce nie ma.
- Uznanie RCD za zamiennik przewodu ochronnego - różnicówka pomaga, ale nie zastępuje poprawnego PE.
- Podłączanie sprzętu przez uszkodzony przedłużacz lub luźną listwę - słaby styk potrafi grzać się i iskrzyć.
- Wpinanie ochrony do przypadkowych elementów metalowych - kaloryfer, rura czy konstrukcja mebla nie są przewodem ochronnym.
Jeśli instalacja jest stara, lepiej naprawić przyczynę niż dokładać kolejną przejściówkę. Właśnie tu najłatwiej wpaść w fałszywe poczucie „tymczasowości”, które potem zostaje na lata. A elektryka nie lubi rzeczy, które miały działać tylko przez weekend.
Jeżeli remontujesz mieszkanie albo wymieniasz osprzęt, da się to zrobić sensownie, bez połowicznych ruchów.
Co ma sens przy modernizacji mieszkania
Jeśli i tak planujesz remont, nie zaczynaj od samej wymiany ramek i kolorów gniazd. Najpierw warto ustalić, jaki układ sieci masz w mieszkaniu, czy przewód ochronny jest faktycznie prowadzony osobno i czy obwody gniazd mają zabezpieczenie różnicowoprądowe. Dopiero potem ma sens wymiana osprzętu.
- W nowych obwodach prowadź osobny PE i N - to prostsze w kontroli i bezpieczniejsze w eksploatacji.
- Nie przenoś prowizorycznego mostkowania do nowej instalacji - stare przyzwyczajenia często psują nowy układ.
- Po wymianie gniazd zleć pomiary - bez tego trudno mówić o pewności, nie tylko o nadziei.
- Dobierz ochronę do sprzętu, a nie odwrotnie - lodówka, pralka czy komputer nie powinny być podłączane „byle jak”.
W dobrze zrobionej instalacji nie chodzi o efekt wizualny, tylko o to, że po latach wszystko nadal działa zgodnie z założeniem. To jest ten moment, w którym technika ma być niewidoczna, bo po prostu wykonuje swoją robotę. I właśnie dlatego rzetelna modernizacja daje więcej niż szybki zakup kolejnej przejściówki.
Co zapamiętać, zanim podłączysz drogi sprzęt
- Sprzęt z metalową obudową i urządzenia pracujące w wilgoci powinny mieć realnie działającą ochronę, nie tylko „ładne gniazdko”.
- Ładowarki i zasilacze z podwójną izolacją zwykle nie potrzebują styku ochronnego.
- Jeśli gniazdo grzeje się, iskrzy, ma luz albo ślad przepalenia, odłącz sprzęt i wezwij elektryka.
Najbezpieczniej działa prosta zasada: żadnych domowych skrótów, żadnych ślepych założeń na podstawie wyglądu gniazda i żadnych prowizorycznych mostków. Dobrze wykonana ochrona przeciwporażeniowa nie rzuca się w oczy, ale właśnie dlatego warto ją sprawdzić, zanim zacznie pracować za drogi sprzęt.
